ओएलके ब्रांड पीजी रिड्यूसर यूनियन स्ट्रेट पुश इन ट्यूब फिटिंग का उपयोग एयर ट्यूब्स को अलग -अलग व्यास के साथ जोड़ने के लिए किया जाता है, जैसे कि 6 मिमी से 4 मिमी। यह तंग स्थानों के लिए उपयुक्त है या जब एक आकार संक्रमण की आवश्यकता होती है।

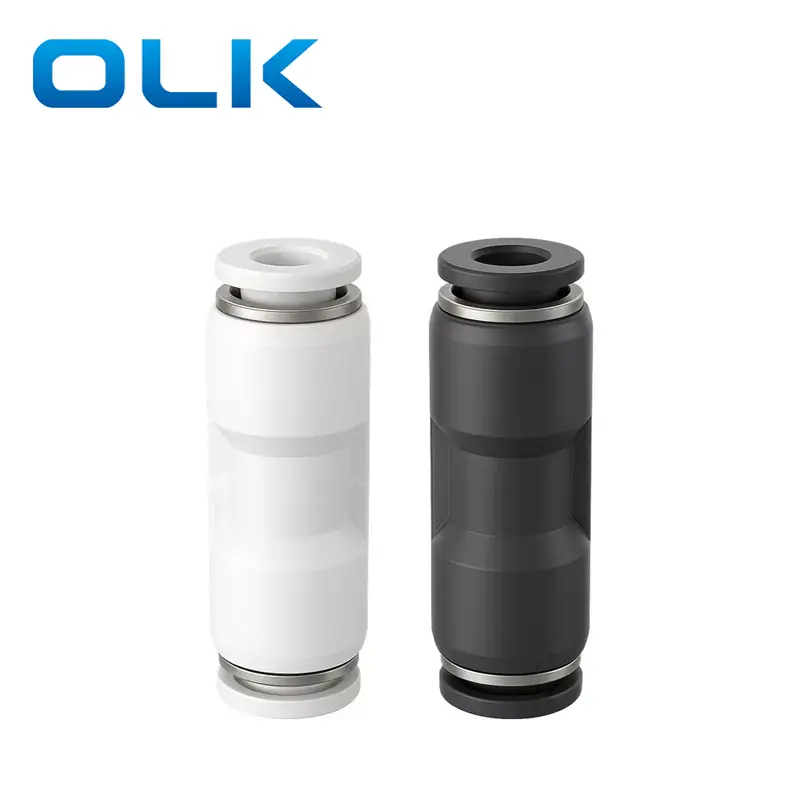

कनेक्टर तीन रंगों में उपलब्ध है: नीला, सफेद और काला।
|
कोड भेजने का आदेश |
|||
|
पीजी |
8 |
- |
01 |
|
नमूना |
ट्यूब आकार (मीट्रिक) |
|
ट्यूब आकार (मीट्रिक) |
|
पीजी श्रृंखला फिटिंग |
4: 4 मिमी |
|
4: 4 मिमी |
|
|
6: 6 मिमी |
|
6: 6 मिमी |
|
|
8: 8 मिमी |
|
8: 8 मिमी |
|
|
10: 10 मिमी |
|
10: 10 मिमी |
|
|
12: 12 मिमी |
|
12: 12 मिमी |
|
|
14: 14 मिमी |
|
14: 14 मिमी |
|
|
16: 16 मिमी |
|
16: 16 मिमी |
|
तरल पदार्थ |
हवा/पानी (सशर्त)/वैक्यूम |
|
परिचालन दाब |
0-1.0MPA |
|
वैक्यूम दबाव |
-100kpa (10 टॉर) |
|
परिचालन तापमान |
-10-60 ℃ |
|
सामग्री |
नायलॉन (पीए), पॉलीयुरेथेन (पीयू) |
|

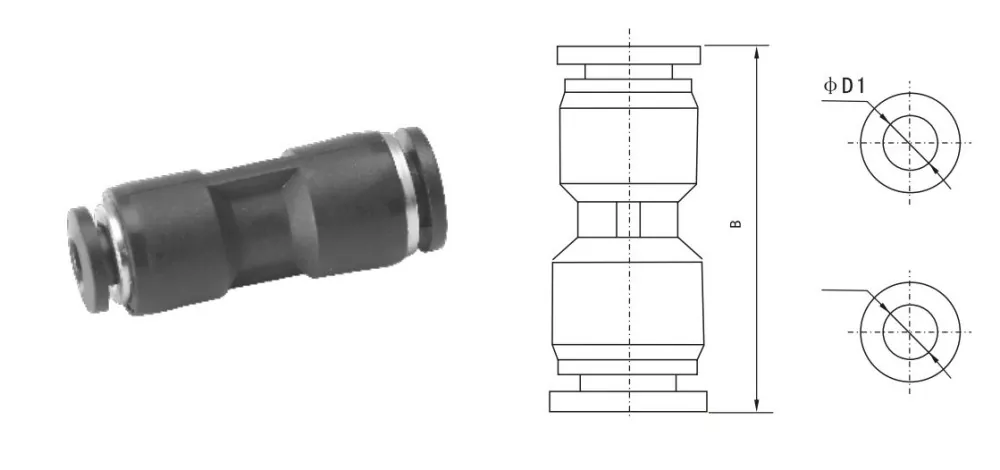

इंच ट्यूब फिटिंग |
मेट्रिक्ट्यूब फिटिंग |
FD1 |
एफडी 2 |
B |
|
पीजी 1/4-5-32 |
पीजी 6-4 |
6 |
4 |
35 |
|
पीजी 5/16-1/4 |
पीजी 8-6 |
8 |
6 |
35.5 |
|
पीजी 3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
पीजी 1/2-13/8 |
पीजी 12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
पीजी 2/6-5/32 |
पीजी 8-4 |
8 |
4 |
47.5 |
|
पीजी 3/8-1/4 |
पीजी 8-4 |
10 |
6 |
67 |
|
पीजी 1/2-5/16 |
पीजी 12-8 |
12 |
8 |
67 |
|
सामान्य शाही धागा आकार रूपांतरण संदर्भ |
||
|
शाही आकार |
लगभग। मीट्रिक (मिमी) |
रूपांतरण सूत्र |
|
1/8 |
3.2 मिमी |
1 × 8 × 25.4 = 3.175 |
|
5/32 |
3.97 मिमी |
5 × 32 × 25.4 = 3.97 |
|
1/4 |
6.35 मिमी |
1 × 4 × 25.4 = 6.35 |
|
5/16 |
7.94 मिमी |
5 × 16 × 25.4 = 7.94 |
|
3/8 |
9.53 मिमी |
3 × 8 × 25.4 = 9.53 |
|
1/2 |
12.7 मिमी |
1 × 2 × 25.4 = 12.7 |
पीयू फिटिंग और पीजी फिटिंग के बीच अंतर?
पीयू दोनों तरफ एक ही हवा की नली को जोड़ता है, पीजी दोनों तरफ अलग -अलग व्यास के साथ हवा की नली को जोड़ता है
