Brand:
OLKInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:
3/2 wayओउलेइकाई (ओएलके) 3वी सीरीज सोलेनॉइड वाल्व 3 वे, पायलट-संचालित सोलनॉइड दिशात्मक वाल्व श्रेणी से संबंधित है, जिसमें तेज प्रतिक्रिया गति और विश्वसनीय संचालन है, जो एकल-अभिनय सिलेंडर को नियंत्रित करने के लिए उपयुक्त है। वाल्व बॉडी संक्षारण प्रतिरोधी, उच्च तापमान प्रतिरोधी एल्यूमीनियम मिश्र धातु से बना है, जो इसे विभिन्न कठोर वातावरणों में उपयोग के लिए उपयुक्त बनाता है।
इसका मिलान औद्योगिक स्वचालन परिदृश्यों से किया जा सकता है, जैसे द्रव नियंत्रण और विभिन्न स्वचालित उत्पादन लाइनों, वायवीय उपकरण, चिकित्सा उपकरणों आदि पर रूपांतरण।
प्रतीक:
कोड भेजने का आदेश
3V
1
10
6
नहीं
A
नमूना
कोड
वाल्व प्रकार
पोर्ट आकार
क्रिया प्रकार
वोल्टेज
गैर:दीन प्रकार
3V :2 पोजीशन 3 वे सोलनॉइड वाल्व
1:100 श्रृंखला
10: सिंगल एक्टिंग सोलनॉइड वीलेव 3/2 वे
एम5:एम5
नहीं: सामान्य रूप से बंद
AC220V
एल :लाइन प्रकार
2:200 श्रृंखला
20: डबल एक्टिंग सोलनॉइड वाल्व 3/2 रास्ता
06:जी1/8
नहीं: सामान्य रूप से खुला
AC110V
3:300 श्रृंखला
08:जी1/4
AC24V
4:400 श्रृंखला
10:जी3/8
AC36V
15:जी1/2
DC12V
DC24V
1. प्रत्यक्ष-अभिनय कॉन्फ़िगरेशन, उत्तरदायी स्विचिंग;
2. सामान्य रूप से बंद और सामान्य रूप से खुले प्रकारों के लिए उपलब्ध विकल्प;
3. समाक्षीय शट-ऑफ संरचना, उत्कृष्ट सीलिंग, बड़ी प्रवाह दर;
4. तेल स्नेहन की कोई आवश्यकता नहीं;
5. आसान इंस्टालेशन और डिबगिंग के लिए मैनुअल डिवाइस से लैस;
6. चयन के लिए एकाधिक मानक वोल्टेज ग्रेड उपलब्ध हैं।
|
कामकाजी माध्यम |
वायु (40μm से अधिक फ़िल्टर के माध्यम से फ़िल्टर की गई) |
|
कार्रवाई |
पायलट प्रकार |
|
पदों की संख्या |
दो स्थिति तीन तरह |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव सीमा एमपीए (पीएसआई) |
0.15∼0.8(21~114) |
|
गारंटीकृत दबाव प्रतिरोध |
1.5एमपीए (215पीएसआई) |
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|
मानक वोल्टेज |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
वोल्टेज रेंज का उपयोग करें |
एसी:±15％डीसी:±10％ |
|
सुरक्षा स्तर |
आईपी65 (डीआईएन40050) |
|
गर्मी प्रतिरोध ग्रेड |
कक्षा बी |
|
रिश्ते का प्रकार |
DIN सॉकेट प्रकार, आउटलेट प्रकार |
|
उत्तेजना का समय |
0.05 सेकंड या उससे कम |
|
नमूना |
बंदरगाह का व्यास |
कार्य तापमान डिग्री सेल्सियस |
अधिकतम ऑपरेटिंग आवृत्ति |
प्रवाह पार-अनुभागीय क्षेत्र मिमी² (सीवी मान) |
बिजली की खपत |
|
3V110-M5 |
एम5 |
-20∼70 |
5 बार/सेकंड |
5.5(0.31) |
एसी: 3वीए डीसी: 3डब्ल्यू |
|
3V120-M5 |
एम5 |
-20∼70 |
5 बार/सेकंड |
5.5(0.31) |
एसी: 3वीए डीसी: 3डब्ल्यू |
|

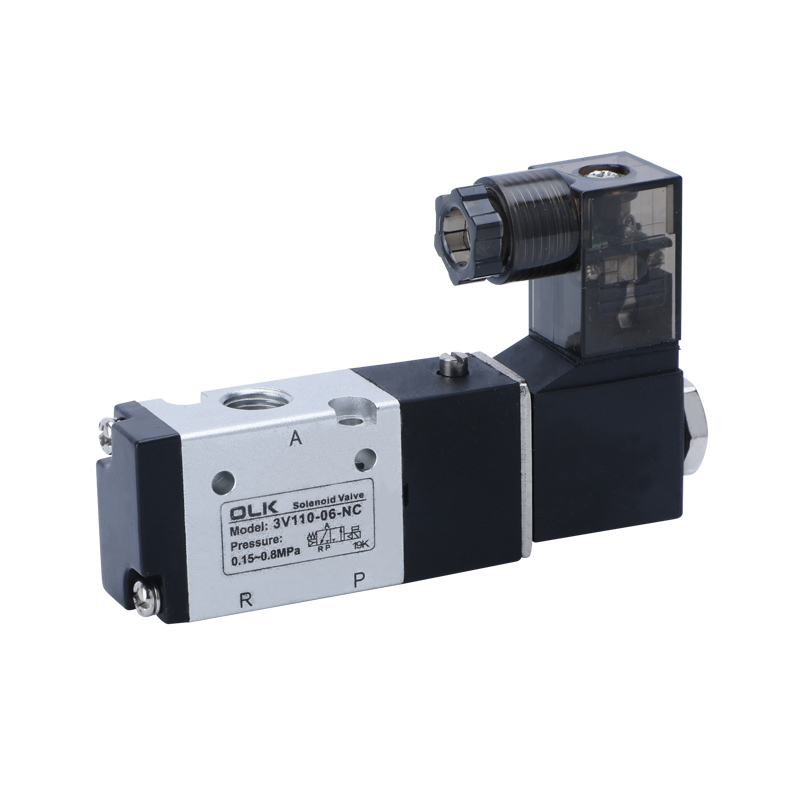

3V110-06 |
जी1/8 |
-20∼70 |
5 बार/सेकंड |
12.0(0.67) |
एसी: 3वीए डीसी: 3डब्ल्यू |
|

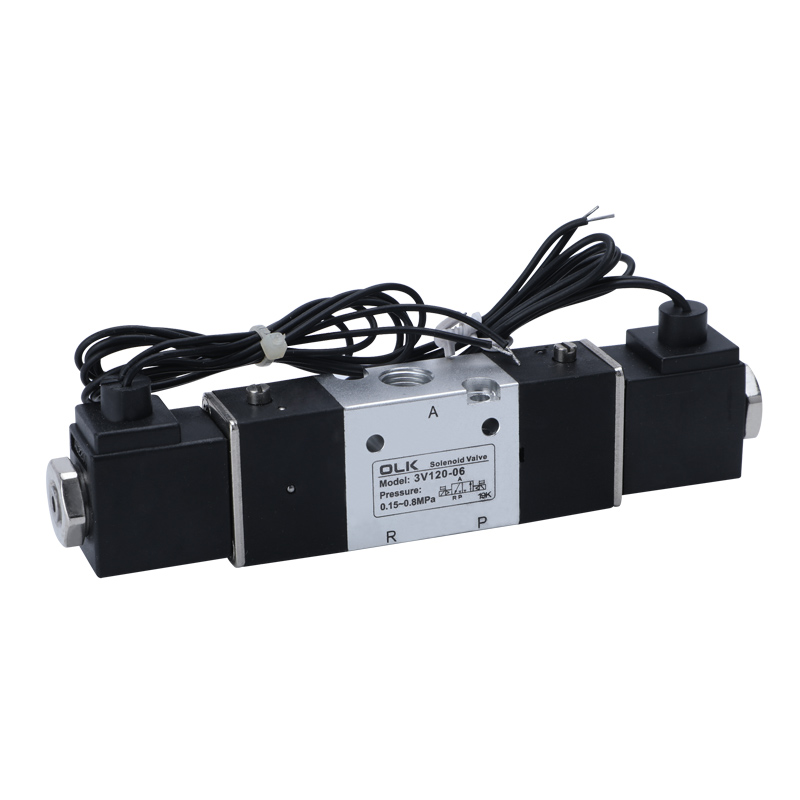

3वी120-06 |
जी1/8 |
-20∼70 |
5 बार/सेकंड |
12.0(0.67) |
एसी: 3वीए डीसी: 3डब्ल्यू |
|
3V210-06 |
सेवन=आउटलेट=G1/8 |
-20∼70 |
5 बार/सेकंड |
14.0(0.78) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V220-06 |
सेवन=आउटलेट=G1/8 |
-20∼70 |
5 बार/सेकंड |
14.0(0.78) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|

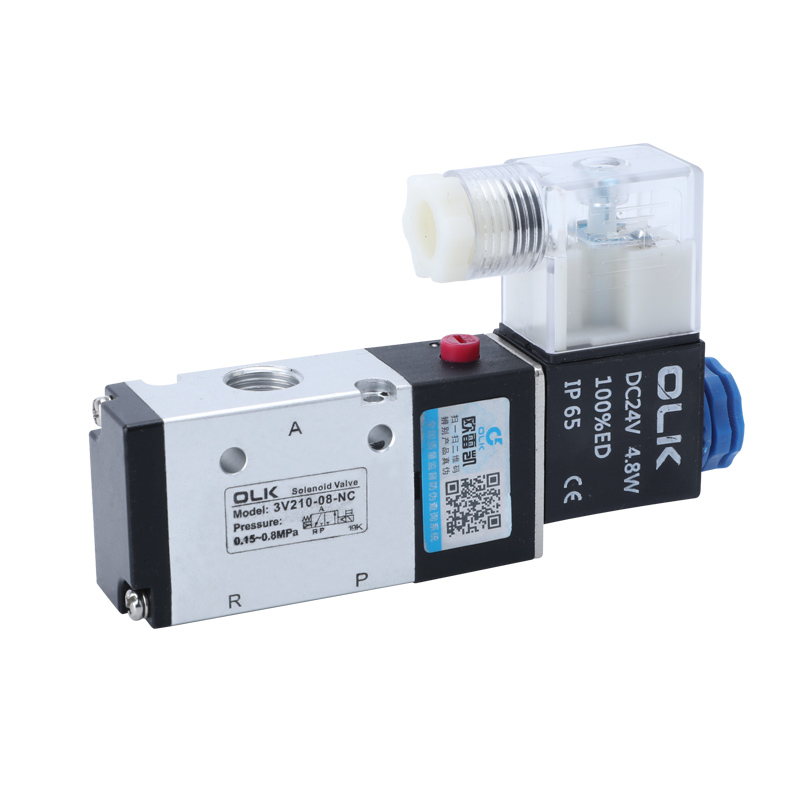

3V210-08 |
सेवन=आउटलेट=जी1/4 |
-20∼70 |
5 बार/सेकंड |
16.0(0.89) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|

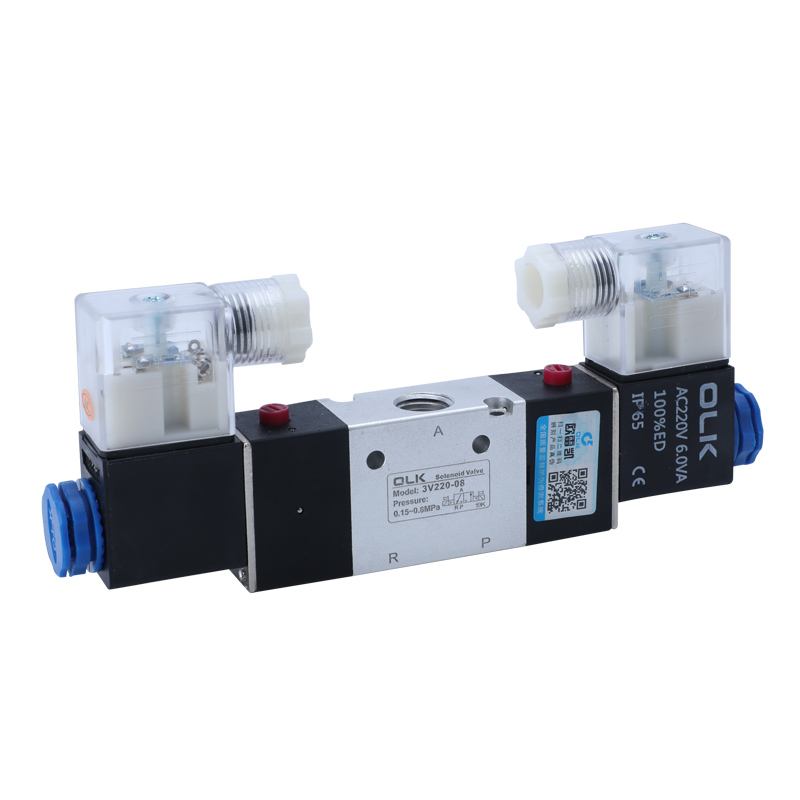

3V220-08 |
सेवन=आउटलेट=जी1/4 |
-20∼70 |
5 बार/सेकंड |
16.0(0.89) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V310-08 |
सेवन=आउटलेट=जी1/4 |
-20∼70 |
5 बार/सेकंड |
25.0(1.39) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V320-08 |
सेवन=आउटलेट=जी1/4 |
-20∼70 |
5 बार/सेकंड |
25.0(1.39) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V310-10 |
सेवन=आउटलेट=G3/8 |
-20∼70 |
5 बार/सेकंड |
30.0(1.67) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V320-10 |
सेवन=आउटलेट=G3/8 |
-20∼70 |
5 बार/सेकंड |
30.0(1.67) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V410-15 |
सेवन=आउटलेट=जी1/2 |
-5∼60 |
3 बार/सेकंड |
50.0(2.79) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V420-15 |
सेवन=आउटलेट=जी1/2 |
-5∼60 |
3 बार/सेकंड |
50.0(2.79) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
