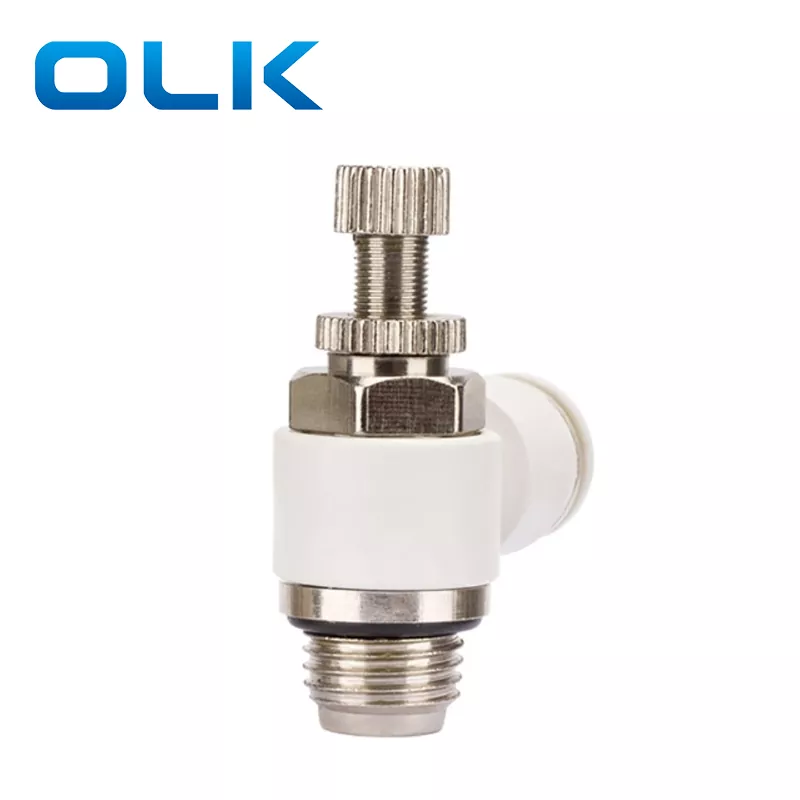

एससी वायवीय गति नियंत्रक को रोटरी नियंत्रण घुंडी के माध्यम से वायु प्रवाह को विनियमित करके सिलेंडर गति के सटीक समायोजन के लिए डिज़ाइन किया गया है। यह एक अंतर्निर्मित सीलिंग वॉशर के साथ जी-थ्रेड कनेक्शन को अपनाता है, जो पीटीएफई टेप की आवश्यकता को समाप्त करता है और क्लॉगिंग को रोकता है। अपनी कॉम्पैक्ट संरचना और 360° कुंडा डिजाइन के साथ, एससी गति नियंत्रक वाल्व वायवीय घटकों के विश्वसनीय प्रदर्शन और लंबी सेवा जीवन को सुनिश्चित करते हुए सीमित स्थानों में भी लचीली स्थापना की अनुमति देता है।
· सटीक गति नियंत्रण और त्वरित प्रतिक्रिया: सुचारू सिलेंडर संचालन के लिए रोटरी नॉब के माध्यम से वायु प्रवाह को आसानी से समायोजित करें।
·पीटीएफई टेप की आवश्यकता नहीं: जी-थ्रेड कनेक्टर एक सीलिंग वॉशर के साथ आता है ताकि टाइट सीलिंग सुनिश्चित की जा सके और रुकावट की समस्या से बचा जा सके।
·इंटरफ़ेस उपयुक्तता: सपाट सतहों के लिए डिज़ाइन किया गया; ग्रूव्ड या असमान इंटरफेस के लिए उपयुक्त नहीं है।
· सटीक गति नियंत्रण और त्वरित प्रतिक्रिया: सुचारू सिलेंडर संचालन के लिए रोटरी नॉब के माध्यम से वायु प्रवाह को आसानी से समायोजित करें।
·घटक सुरक्षा: रिसाव और संदूषण को रोकता है, वायवीय उपकरणों के जीवनकाल को बढ़ाता है।
|
|

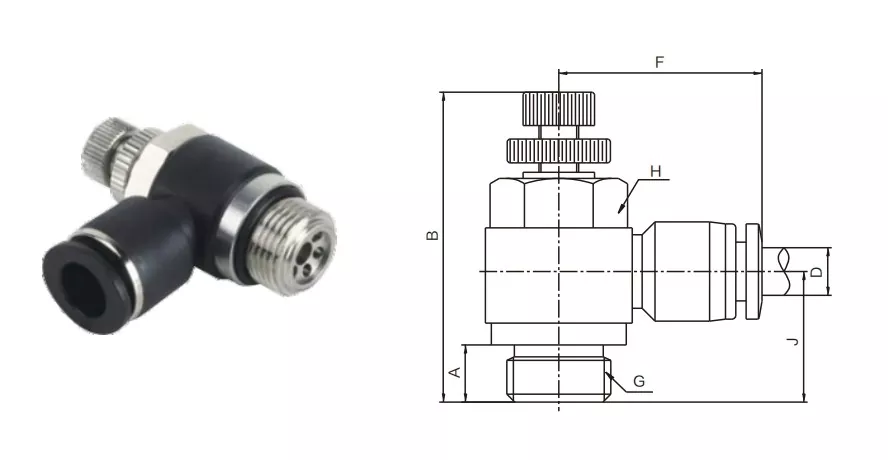

D |
G |
A |
B |
F |
H |
J |
|
JSC4-G01 |
4 |
जी1/8 |
6 |
40 |
24.5 |
14 |
15.6 |
|
JSC4-G02 |
जी1/4 |
8 |
44 |
25 |
17 |
19.2 |
|
|
JSC6-G01 |
6 |
जी1/8 |
6 |
40 |
24.5 |
14 |
15.6 |
|
JSC6-G02 |
जी1/4 |
8 |
48 |
25 |
17 |
19.2 |
|
|
JSC6-G03 |
जी3/8 |
10 |
54 |
29.2 |
20 |
20.6 |
|
|
JSC6-G04 |
जी1/2 |
12 |
60 |
36 |
24 |
23.4 |
|
|
JSC8-G01 |
8 |
जी1/8 |
6 |
40 |
24.5 |
14 |
15.6 |
|
JSC8-G02 |
जी1/4 |
8 |
48 |
25 |
17 |
19.2 |
|
|
JSC8-G03 |
जी3/8 |
10 |
54 |
29.2 |
20 |
20.6 |
|
|
JSC8-G04 |
जी1/2 |
12 |
60 |
36 |
24 |
23.4 |
|
|
JSC10-G01 |
10 |
जी1/8 |
6 |
40 |
24.5 |
17 |
15.6 |
|
JSC10-G02 |
जी1/4 |
8 |
48 |
25 |
17 |
19.2 |
|
|
JSC10-G03 |
जी3/8 |
10 |
54 |
29.2 |
20 |
20.6 |
|
|
JSC12-G01 |
जी1/2 |
12 |
60 |
36 |
24 |
23.4 |
|
|
JSC10-G04 |
12 |
जी1/8 |
6 |
40 |
24.5 |
21 |
15.6 |
|
JSC12-G02 |
जी1/4 |
8 |
48 |
25 |
21 |
19.2 |
|
|
JSC12-G03 |
जी3/8 |
10 |
54 |
29.2 |
24 |
20.6 |
|
|
JSC12-G04 |
|
जी1/2 |
12 |
60 |
36 |
24 |
23.4 |

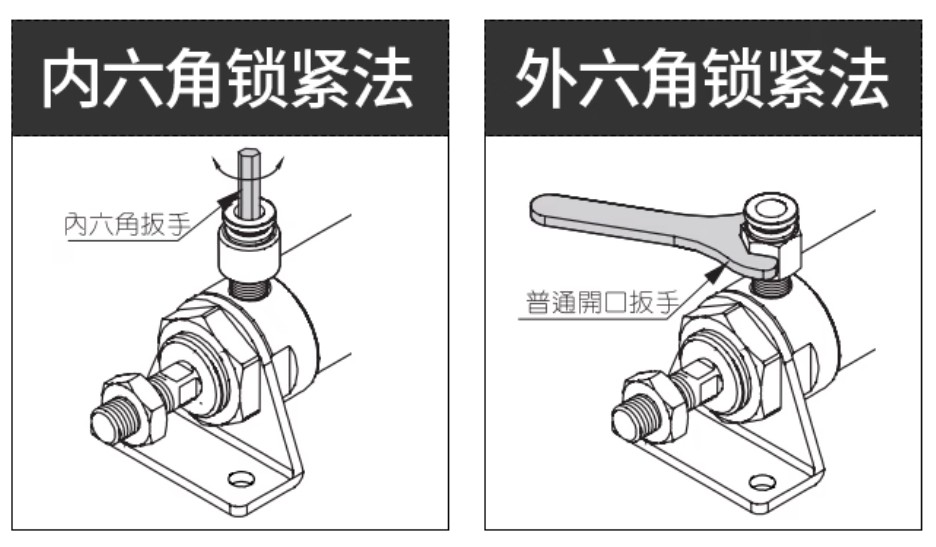

जैसा कि चित्र में दिखाया गया है, सिलेंडर के एयर इनलेट/आउटलेट थ्रेड्स में फिटिंग को पेंच करने के लिए एलन कुंजी या हेक्स रिंच का उपयोग करें। कसने वाले टॉर्क के लिए चित्र देखें।
गति नियंत्रक के साथ सिलेंडर की गति को समायोजित करते समय, सुनिश्चित करें कि संपीड़ित हवा लगाने से पहले वाल्व बंद है। यदि वाल्व खुला होने पर हवा लगाई जाती है, तो सिलेंडर बहुत तेजी से आगे बढ़ सकता है और दुर्घटना का कारण बन सकता है।
समायोजन घुंडी को हाथ से धीरे-धीरे घुमाएँ। वांछित गति निर्धारित करने के बाद, घुंडी को सुरक्षित करने और आगे समायोजन को रोकने के लिए लॉकिंग नट को नीचे कर दें।
वायु प्रवाह को कम करने और सिलेंडर को धीमा करने के लिए घुंडी को दक्षिणावर्त घुमाएँ।
हवा का प्रवाह बढ़ाने और सिलेंडर की गति बढ़ाने के लिए नॉब को वामावर्त घुमाएँ।
M5 धागा छोटा है. कसने के लिए औजारों का प्रयोग न करें। अंतर्निर्मित सीलिंग वॉशर के साथ, हाथ से कसना पर्याप्त है। अधिक कसने से धागा टूट सकता है। खराबी या हवा के रिसाव का कारण बनने वाले मलबे से बचने के लिए स्थापना से पहले टयूबिंग और फिटिंग को साफ करें।
उच्च वायुदाब या गंदी हवा सीलिंग रिंग को नुकसान पहुंचा सकती है। यदि आवश्यक हो तो एयर फिल्टर स्थापित करें और उच्च दबाव, संक्षारण प्रतिरोधी फिटिंग चुनें।
ट्यूब को बार-बार प्लग/अनप्लग न करें, क्योंकि इससे फिटिंग और ट्यूब का जीवन कम हो जाता है। रिसाव से बचने के लिए ट्यूब को पूरी तरह नीचे तक डालें। ट्यूब को हटाने से पहले, सुनिश्चित करें कि अंदर कोई दबाव नहीं है और बाहर खींचने से पहले फिटिंग एंड कैप को नीचे दबाएं।
सुनिश्चित करें कि ट्यूब का सिरा सपाट कटा हुआ है। असमान सिरे खराब सीलिंग और रिसाव का कारण बन सकते हैं। ट्यूब को ठीक से ट्रिम करें और सुनिश्चित करें कि बाहरी सतह क्षतिग्रस्त न हो।
पर्याप्त लंबाई की ट्यूबों का प्रयोग करें। फिटिंग के शीर्ष पर तेज मोड़ से बचें, जो फिटिंग को नुकसान पहुंचा सकता है। कनेक्ट करने के बाद, उपयोग से पहले यह जांचने के लिए ट्यूब को थोड़ा खींचें कि यह सुरक्षित है या नहीं।
ट्यूब को हटाते समय, बाहर खींचते समय प्लास्टिक इंटरफ़ेस को समान रूप से दबाएं। ट्यूब को न घुमाएं और न ही 360° मोड़ें, अन्यथा ट्यूब में खांचे पड़ सकते हैं और रिसाव हो सकता है।
समायोजन घुंडी को घुमाने के लिए अपने हाथ के अलावा किसी अन्य उपकरण का उपयोग न करें। जब नॉब ऊपरी या निचली सीमा तक पहुंच जाए तो अतिरिक्त बल न लगाएं, अन्यथा फिटिंग क्षतिग्रस्त हो सकती है।
गति नियंत्रक बंद होने पर कुछ आंतरिक रिसाव सामान्य है। ऐसे अनुप्रयोगों में उपयोग करने से बचें जिनमें शून्य आंतरिक रिसाव की आवश्यकता होती है।
एससी जी-थ्रेड स्पीड कंट्रोलर वाल्व की अनुशंसा क्यों करें?
सामान्य फिटिंग में पीटीएफई टेप का उपयोग होता है, जो टूट सकता है और हवा के रास्ते में प्रवेश कर सकता है, जिससे वाल्व में रुकावट, खराब स्विचिंग और सिलेंडर सील घिसाव हो सकता है। जी-थ्रेड कनेक्टर टाइट सीलिंग सुनिश्चित करने और क्लॉगिंग की समस्या से बचने के लिए एक सीलिंग वॉशर के साथ आता है।
