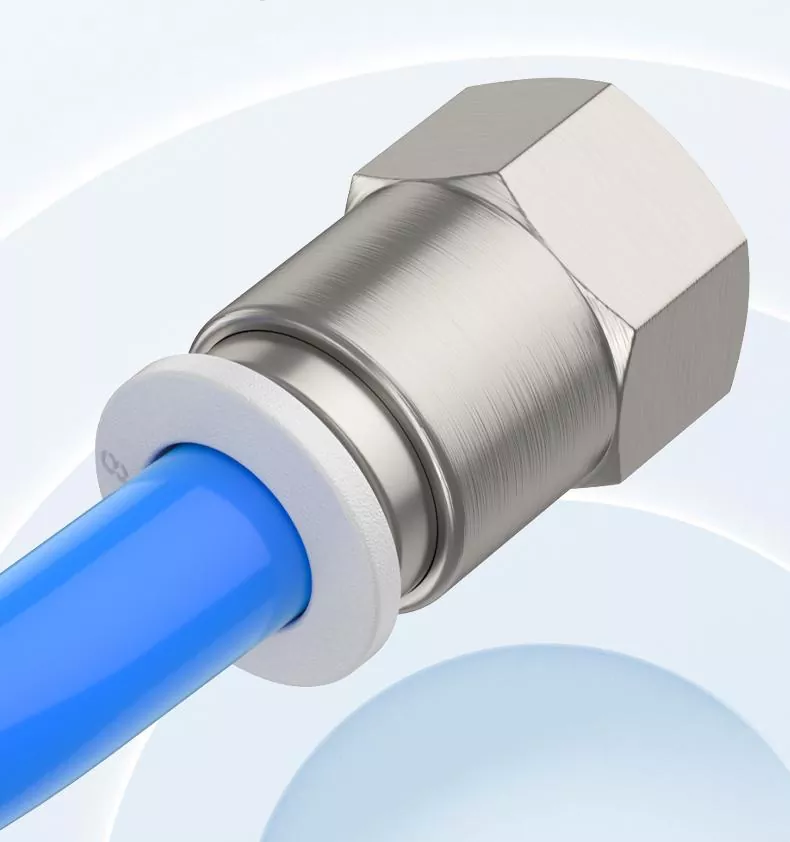

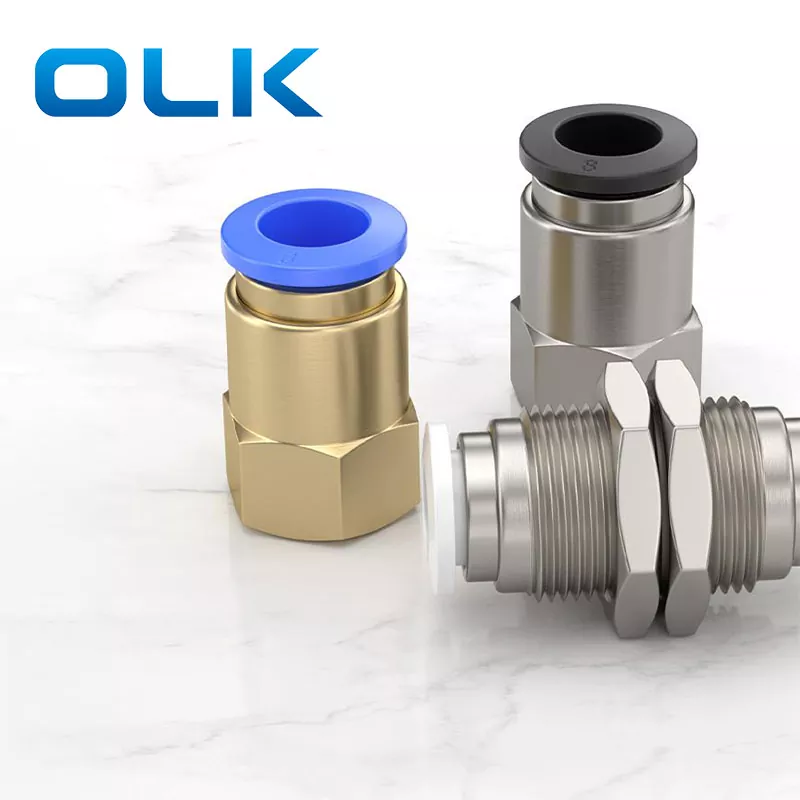

ट्यूब फिटिंग में पीसीएफ महिला स्ट्रेट पुश और ट्यूब फिटिंग में पीसी पुरुष थ्रेड स्ट्रेट पुश सभी बेसिक टाइप पुश-इन-फिटिंग से संबंधित हैं। लेकिन पीसीएफ महिला आर थ्रेड स्ट्रेट है। इनटर्नल थ्रेड का उपयोग बाहरी थ्रेडेड घटकों को कनेक्ट करने के लिए किया जाता है, और सम्मिलन ट्यूब एंड एक नली से जुड़ा होता है। अधिक कॉम्पैक्ट रूप से स्थापित किया गया
|
कोड भेजने का आदेश |
|||
|
पीसीएफ |
8 |
- |
01 |
|
नमूना |
ट्यूब आकार (मीट्रिक) |
|
धागा प्रकार (55 ° सीधे ट्यूब धागा) |
|
पीसीएफ श्रृंखला फिटिंग |
4: 4 मिमी |
|
01: जी 1/8 |
|
|
6: 6 मिमी |
|
02: जी 1/4 |
|
|
8: 8 मिमी |
|
03: जी 3/8 |
|
|
10: 10 मिमी |
|
04: G1/2 |
|
|
12: 12 मिमी |
|
|
|
|
14: 14 मिमी |
|
|
|
|
16: 16 मिमी |
|
|
|
तरल पदार्थ |
हवा/पानी (सशर्त)/वैक्यूम |
|
परिचालन दाब |
0-1.0MPA |
|
वैक्यूम दबाव |
-100kpa (10 टॉर) |
|
परिचालन तापमान |
-10-60 ℃ |
|
सामग्री |
नायलॉन (पीए), पॉलीयुरेथेन (पीयू) |
|
इंच ट्यूब फिटिंग |
मीट्रिक ट्यूब फिटिंग |

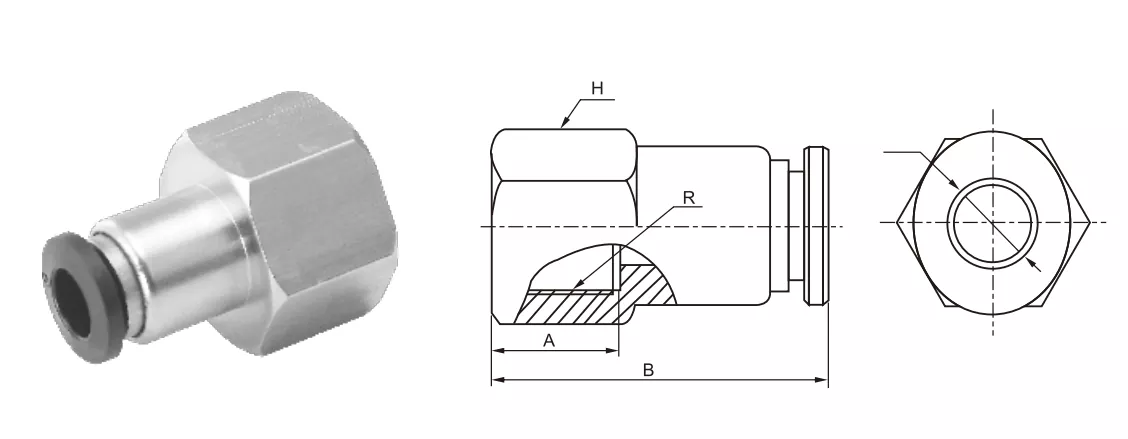

φd |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
एम 5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
आर 1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
आर 1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
एम 5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
आर 1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
आर 1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
आर 3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
आर 1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
आर 1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
आर 1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
आर 3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
आर 1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
आर 1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
आर 1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
आर 3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
आर 1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
आर 1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
आर 1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
आर 3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
आर 1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
आर 3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
आर 1/2 |
18 |
48.4 |
32 |
|
|
पीसी |
पीसीएफ |
|
प्रकार |
पुश-इन-कोंक्टर |
|
|
थ्रेड टाइप सपोर्ट |
बीएसपीटी / एनपीटी / मीट्रिक |
|
|
धागा |
पुरुष |
महिला |
|
इंस्टालेशन |
थ्रेडेड छेद या सिलेंडर और अन्य उपकरणों में स्क्रू |
बाहरी रूप से थ्रेडेड सिलेंडर या संयुक्त में पेंच |
|
आवेदन |
आंतरिक थ्रेड उपकरणों से सुसज्जित सबसे आम सार्वभौमिक मॉडल, पसंदीदा, |
बाहरी थ्रेडेड फिटिंग के साथ या उच्च स्थान आवश्यकताओं के साथ स्थितियों में कनेक्ट करने के लिए उपयोग किया जाता है |
|
सिलेंडर या वाल्व बॉडी पर स्थापित (सिलेंडर में आंतरिक थ्रेड्स होते हैं), थ्रेडेड एंड उपकरण से जुड़ा होता है, और नली को उपयोग के लिए डाला जाता है |
Connect the air outlet of the control valve or solenoid valve (with external thread) and fix the device with internal thread, and insert a hose at the other end |
|
|
मजबूत लॉकिंग शक्ति या उच्च सीलिंग आवश्यकताओं की आवश्यकता होती है, अक्सर थ्रेड सीलेंट या ओ-रिंग के साथ संयोजन में उपयोग किया जाता है |
सीमित स्थान के कारण, कनेक्शन के लिए केवल आंतरिक थ्रेड्स का उपयोग किया जा सकता है। समग्र संयुक्त लंबाई को कम कर सकते हैं |
|
वायवीय अनुप्रयोग क्या हैं पीसीएफ महिला सीधे धक्का ट्यूब फिटिंग में उपयुक्त के लिए उपयुक्त है
यह उच्च अंतरिक्ष आवश्यकताओं के साथ एक बाहरी थ्रेडेड एक्सेसरी कनेक्शन होना चाहिए
पीसीएफ कनेक्टर संयुक्त का उपयोग करते समय मुझे क्या ध्यान देना चाहिए?
ऑपरेशन का दबाव 1.0mpa से अधिक नहीं हो सकता है
