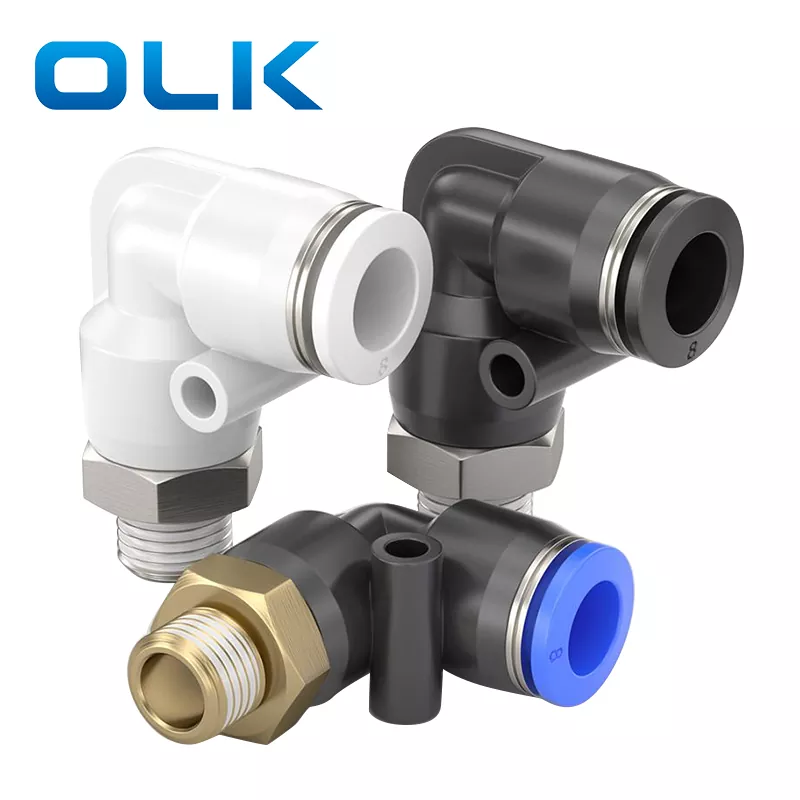

ट्यूब फिटिंग में पीएल पुरुष कोहनी पुश

कोड भेजने का आदेश

पी एल

8

--

01

नमूना

ट्यूब का आकार (मीट्रिक)

धागे का प्रकार (55° सीधा ट्यूब धागा)

4:4 मिमी

01:जी1/8

6:6 मिमी

02:जी1/4

8:8 मिमी

03:जी3/8

10:10 मिमी

04:जी1/2

12:12 मिमी

14:14 मिमी

16:16 मिमी

तरल पदार्थ

हवा/पानी (सशर्त)/वैक्यूम

परिचालन दाब

0-1.0 एमपीए

वैक्यूम दबाव

-100Kpa(10 Torr)

परिचालन तापमान

-10-60℃

सामग्री

नायलॉन (पीए), पॉलीयुरेथेन (पीयू)

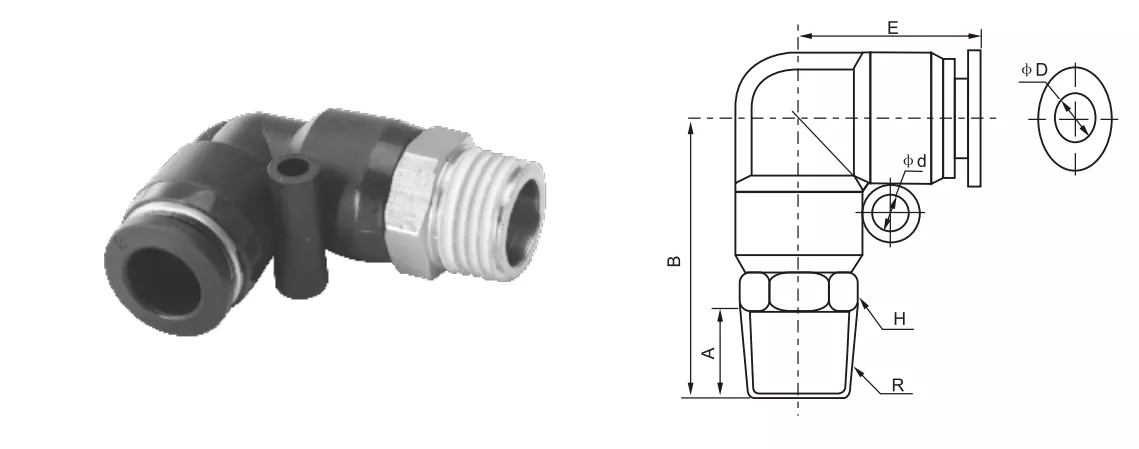

इंच ट्यूब फिटिंग

मीट्रिक ट्यूब फिटिंग

φD

R

A

B

H

E

φd

पीएल5/32-एम5

पीएल4-एम5

4

एम5

4.5

25

10

19.7

/

पीएल5/32-01

पीएल4-01

4

आर1/8

7

26.5

10

19.7

/

पीएल5/32-02

पीएल4-02

4

आर1/4

9

28

14

19.7

/

पीएल1/4-एम5

PL6-M5

6

एम5

4.5

27.5

12

20.8

3.5

पीएल1/4-01

पीएल6-01

6

आर1/8

7

27.5

12

20.8

3.5

पीएल1/4-02

पीएल6-02

6

आर1/4

9

29.5

14

20.8

3.5

पीएल1/4-03

पीएल6-03

6

आर3/8

10

30.5

17

20.8

3.5

पीएल1/4-04

पीएल6-04

6

आर1/2

11

32

21

20.8

3.5

पीएल5/16-01

पीएल8-01

8

आर1/8

8

31.7

14

23.5

4.5

पीएल5/16-02

पीएल8-02

8

आर1/4

10

33.8

14

23.5

4.5

पीएल5/16-03

पीएल8-03

8

आर3/8

10

33.8

17

23.5

4.5

पीएल5/16-04

पीएल8-04

8

आर1/2

11

35.5

21

23.5

4.5

पीएल3/8-01

पीएल10-01

10

आर1/8

8

35.5

17

27.4

4.5

पीएल3/8-02

पीएल10-02

10

आर1/4

10

37.5

17

27.4

4.5

पीएल3/8-03

पीएल10-03

10

आर3/8

10

38

17

27.4

4.5

पीएल3/8-04

पीएल10-04

10

आर1/2

11

38.6

21

27.4

4.5

पीएल1/2-01

पीएल12-01

12

आर1/8

8

38

19

30.3

5

पीएल1/2-02

पीएल12-02

12

आर1/4

10

39.5

19

30.3

5

पीएल1/2-03

पीएल12-03

12

आर3/8

10

40.5

19

30.3

5

पीएल1/2-04

पीएल12-04

12

आर1/2

11

42

21

30.3

5

पीएल14-03

14

आर3/8

12

42.5

24

30.3

4

पीएल14-04

14

आर1/2

15

45

24

30.3

4

पीएल16-03

16

आर3/8

15

50

24

34

4

पीएल16-04

16

आर1/2

15

50.5

27

34

4

नाम/प्रकार

इंटरफ़ेस संरचना विवरण

पीसी कोहनी

पाइप का जोड़ 90° के कोण पर मुड़ा हुआ है, और दूसरा सिरा आंतरिक रूप से पिरोया गया है

पीएल कोहनी

एक सिरा डाला जाता है और दूसरे सिरे पर 90° का बाहरी धागा होता है

पीवी कोहनी

दोनों सिरे 90° मोड़ के साथ ट्यूब इंसर्शन प्रकार के हैं
