Brand:
ओएलकेBore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 मिमीStroke:
25 मिमी - 1000 मिमीAction:
दुगना अभिनयCushion:
एडजस्टेबल एयर कुशनWorking Pressure:
0.1-1.0एमपीए(14-145 पीएसआई)OLK चीन का निर्माता और आपूर्तिकर्ता है जो कई वर्षों के अनुभव के साथ मुख्य रूप से SC सीरीज स्टैंडर्ड सिलेंडर का उत्पादन करता है। आशा है कि आपके साथ व्यापारिक संबंध बनेंगे। एससी श्रृंखला मानक वायवीय सिलेंडर एल्यूमीनियम मिश्र धातु जैसी हल्की सामग्री का उपयोग करके निर्मित होते हैं, जिसके परिणामस्वरूप वजन कम होता है जो उपकरण परिचालन दक्षता में सुधार करने में मदद करता है। वे कॉम्पैक्ट डिज़ाइन और छोटे आकार की विशेषता रखते हैं, जो सीमित स्थानों में स्थापना की अनुमति देते हैं, स्थान की कमी वाले परिदृश्यों के लिए उपयुक्त हैं। आईएसओ 15552 मानक सिलेंडरों की तुलना में, समान व्यास के एससी श्रृंखला सिलेंडरों की लंबाई छोटी होती है। उनका कुशन समायोजन अधिक सहज है।
विभिन्न प्रकार के आकार और मॉडल उपलब्ध होने के कारण, वे स्वचालन उत्पादन लाइनों, पैकेजिंग मशीनों और रोबोटिक अनुप्रयोगों की मांगों को पूरा करते हैं, जिनमें रैखिक पुशिंग और रोटेशन जैसे कार्य शामिल हैं।
ओएलके, चीन में एक वायवीय निर्माता के रूप में, ग्राहक की विस्तृत आवश्यकताओं और वास्तविक जरूरतों के अनुसार विभिन्न व्यास और स्ट्रोक के साथ सिलेंडर डिजाइन और उत्पादन कर सकता है। इसके अतिरिक्त, उन्हें सीए, सीबी, फ्लैंज और फिटिंग जैसे सिलेंडर घटकों से सुसज्जित किया जा सकता है। एससी श्रृंखला मानक वायवीय सिलेंडर प्रतिस्पर्धी मूल्य निर्धारण प्रदान करता है, जो ग्राहकों को उच्च लागत-प्रभावशीलता प्रदान करता है।

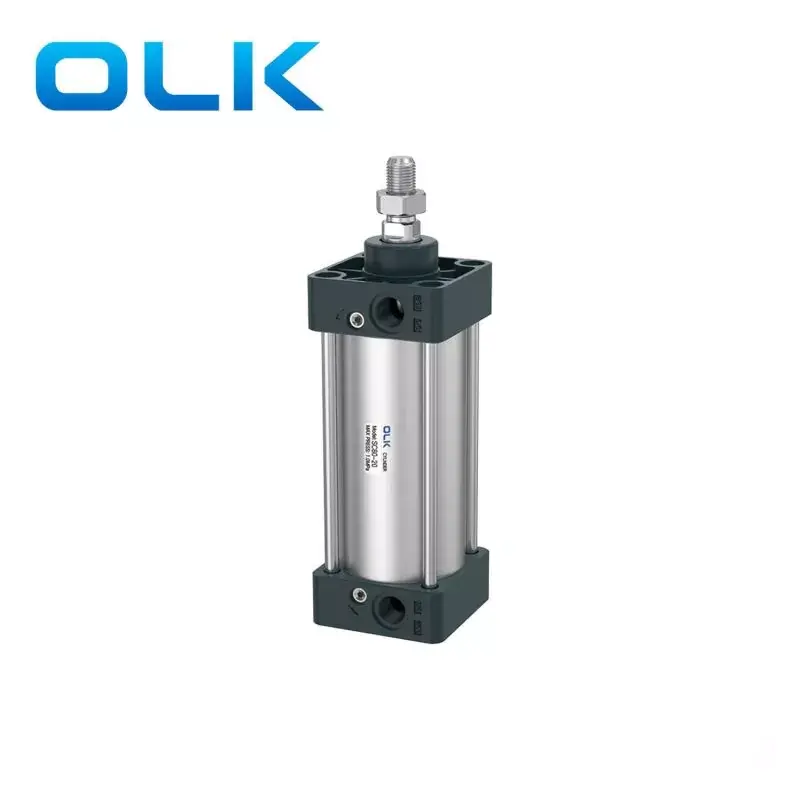

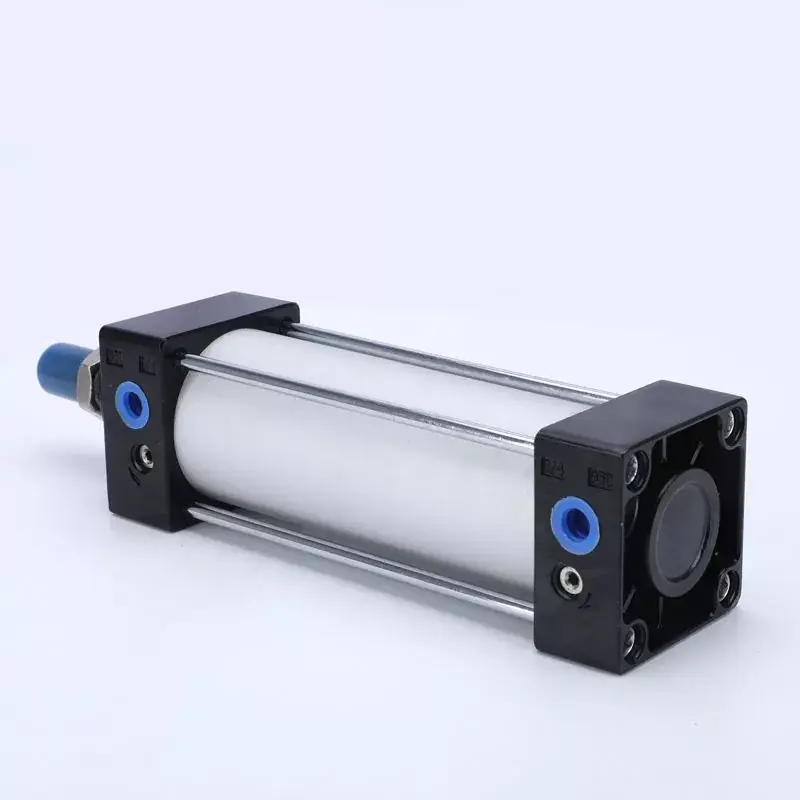

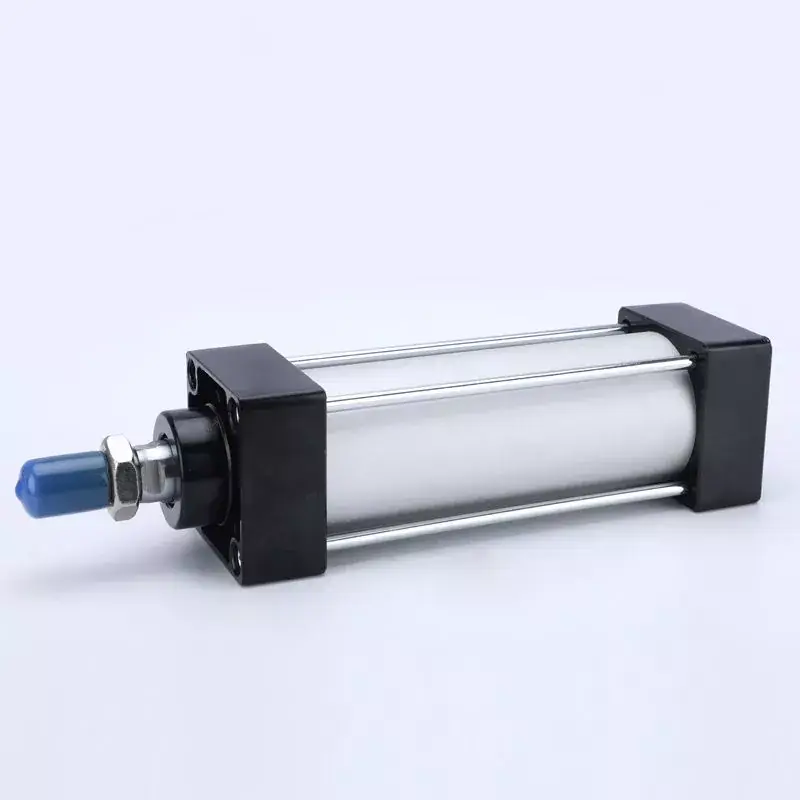

एल्यूमीनियम मिश्र धातु सामग्री का उपयोग करते हुए OULEIKAI SC श्रृंखला मानक सिलेंडर। उत्पाद विशेषताएँ
1. हमारी कंपनी का मानक वायवीय सिलेंडर।
2. पिस्टन सील तेल भंडारण फ़ंक्शन के साथ, आकार में कॉम्पैक्ट, एक विशेष दो तरफा सीलिंग संरचना को अपनाती है।
3. यह एक रॉड-प्रकार का सिलेंडर है, जिसमें आगे और पीछे के कवर खंभों के साथ एल्यूमीनियम ट्यूब सिलेंडर बॉडी से जुड़े होते हैं, जो अच्छी विश्वसनीयता सुनिश्चित करते हैं।
4. IS015552 मानक सिलेंडरों की तुलना में, SC श्रृंखला सिलेंडरों की समान सिलेंडर व्यास के लिए छोटी लंबाई होती है।
5. सिलेंडर कुशनिंग का सुचारू समायोजन।

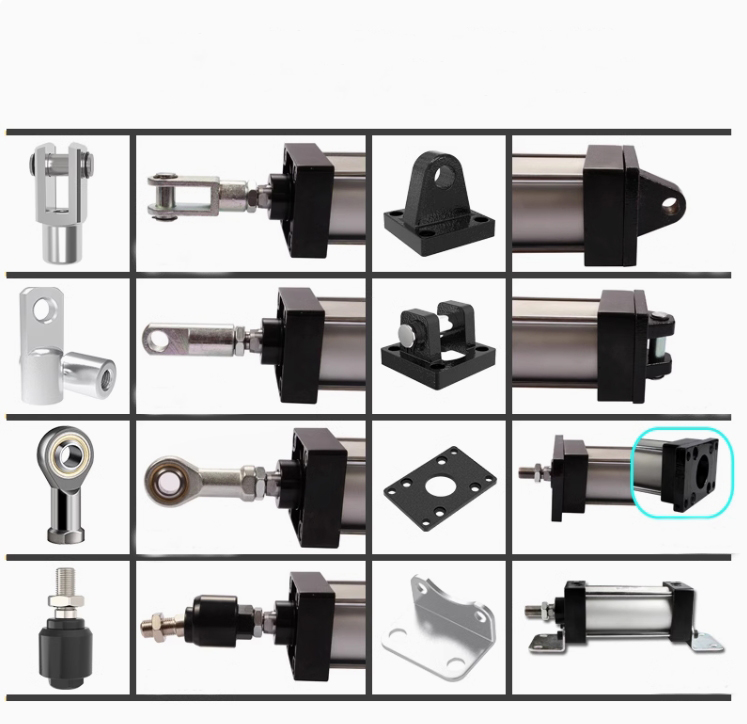

6. ग्राहक चयन के लिए सिलेंडर और सिलेंडर माउंटिंग सहायक उपकरण के विभिन्न विनिर्देश उपलब्ध हैं।
7. यह सुनिश्चित करने के लिए कि सिलेंडर 150°C तक की परिस्थितियों में सामान्य रूप से संचालित हो, उच्च तापमान प्रतिरोधी सीलिंग सामग्री का चयन किया जाता है।

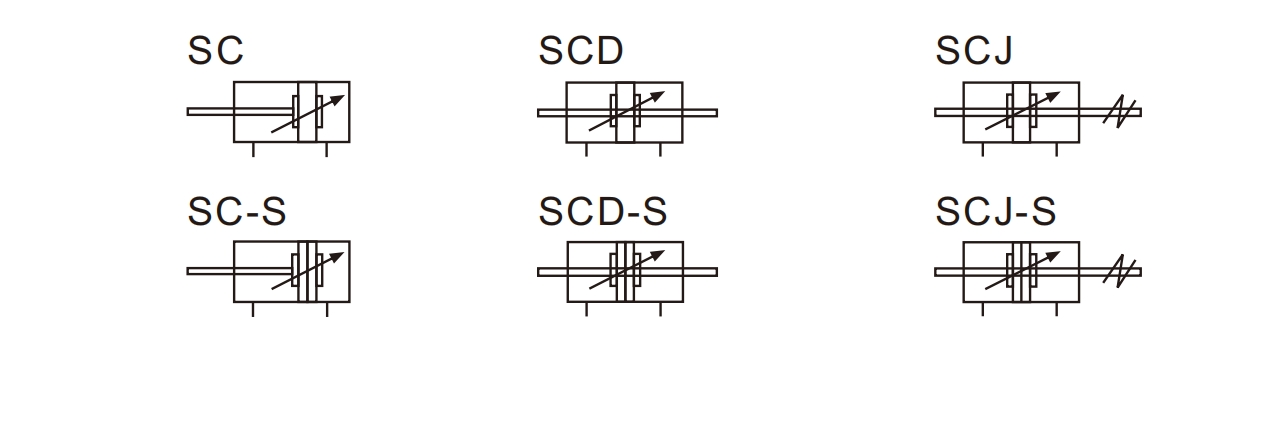

एससी सीरीज मानक सिलेंडर प्रतीक:
मैजेंट एससी: स्टैंडर्ड डबल एक्टिंग सिलेंडर सील कोड
कोड भेजने का आदेश
अनुसूचित जाति
50
-
50
-
20
-
S
नमूना
ऊब पैदा करना
आघात
समायोज्य स्ट्रोक
-
10:10 मिमी
खाली: चुंबक के बिना
बढ़ते
धागे का प्रकार

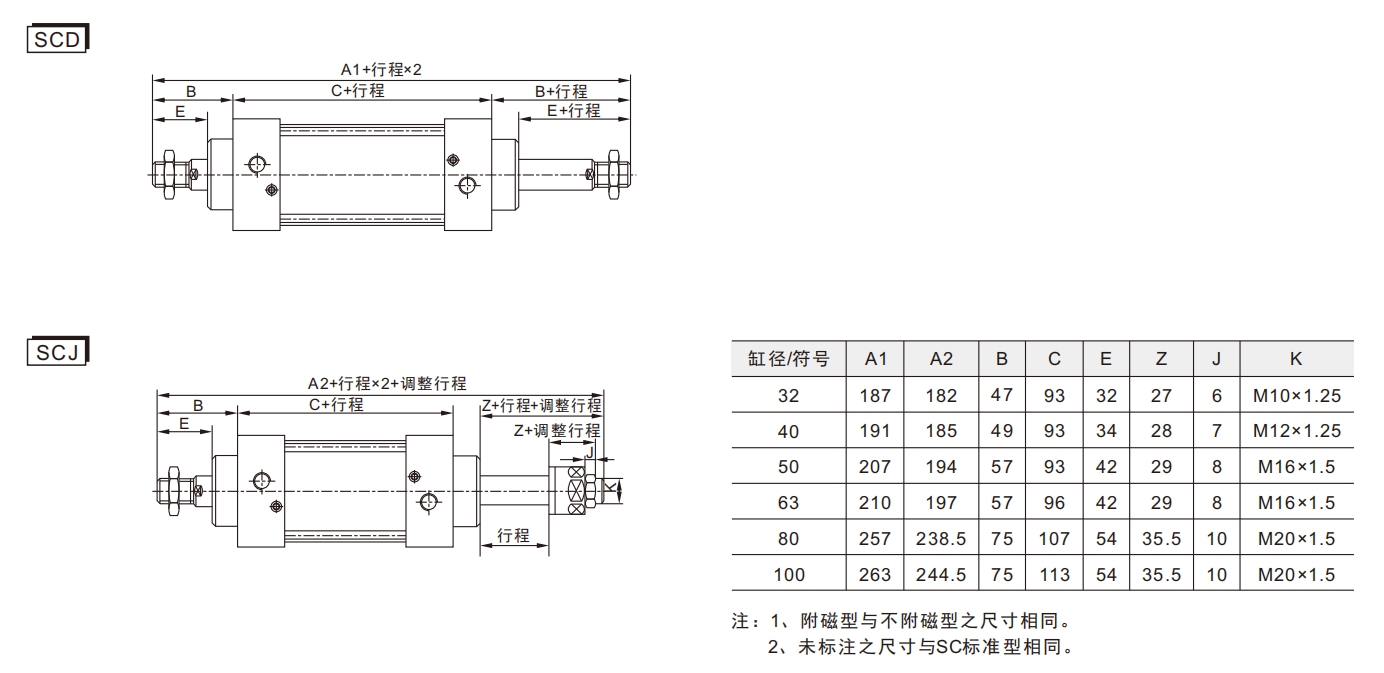

एससीडी: डबल रॉड डबल एक्टिंग सिलेंडर
20:20 मिमी
एस: चुंबक के साथ
रिक्त:टीपीयू
LB
खाली: पीटी
एससीजे: एडजस्टेबल स्ट्रोक डबल रॉड डबल एक्टिंग सिलेंडर
30:30 मिमी
एन:एनबीआर
एफए
टी:एनपीटी
40:40 मिमी
एच:एफकेएम/विटोम
अमेरिकन प्लान
जी:जी
50:50 मिमी
सी.ए
75:75 मिमी
सीबी
100:10 मिमी
टीसी
एससी सीरीज मानक सिलेंडरमानक विनिर्देश पैरामीटर：
|
बोर का आकार (मिमी) |
32 |
40 |
50 |
63 |
80 |
100 |
|
अभिनय विधा |
दुगना अभिनय |
|||||
|
कामकाजी माध्यम |
साफ़ हवा |
|||||
|
कार्य का दबाव |
0.1-1.0 एमपीए (14-145पीएसआई) |
|||||
|
प्रूफ का दबाव |
1.5 एमपीए (215पीएसआई) |
|||||
|
कार्य तापमान रेंज |
'-20-80℃ |
|||||
|
30-800 |
||||||
|
बफ़रिंग मोड |
एडजस्टेबल |
|||||
|
बफ़रिंग दूरी (मिमी) |
21 |
28 |
29 |
|||
|
पोर्ट आकार |
पीटी1/8 |
पीटी1/4 |
पीटी3/8 |
पीटी1/2 |
||
|

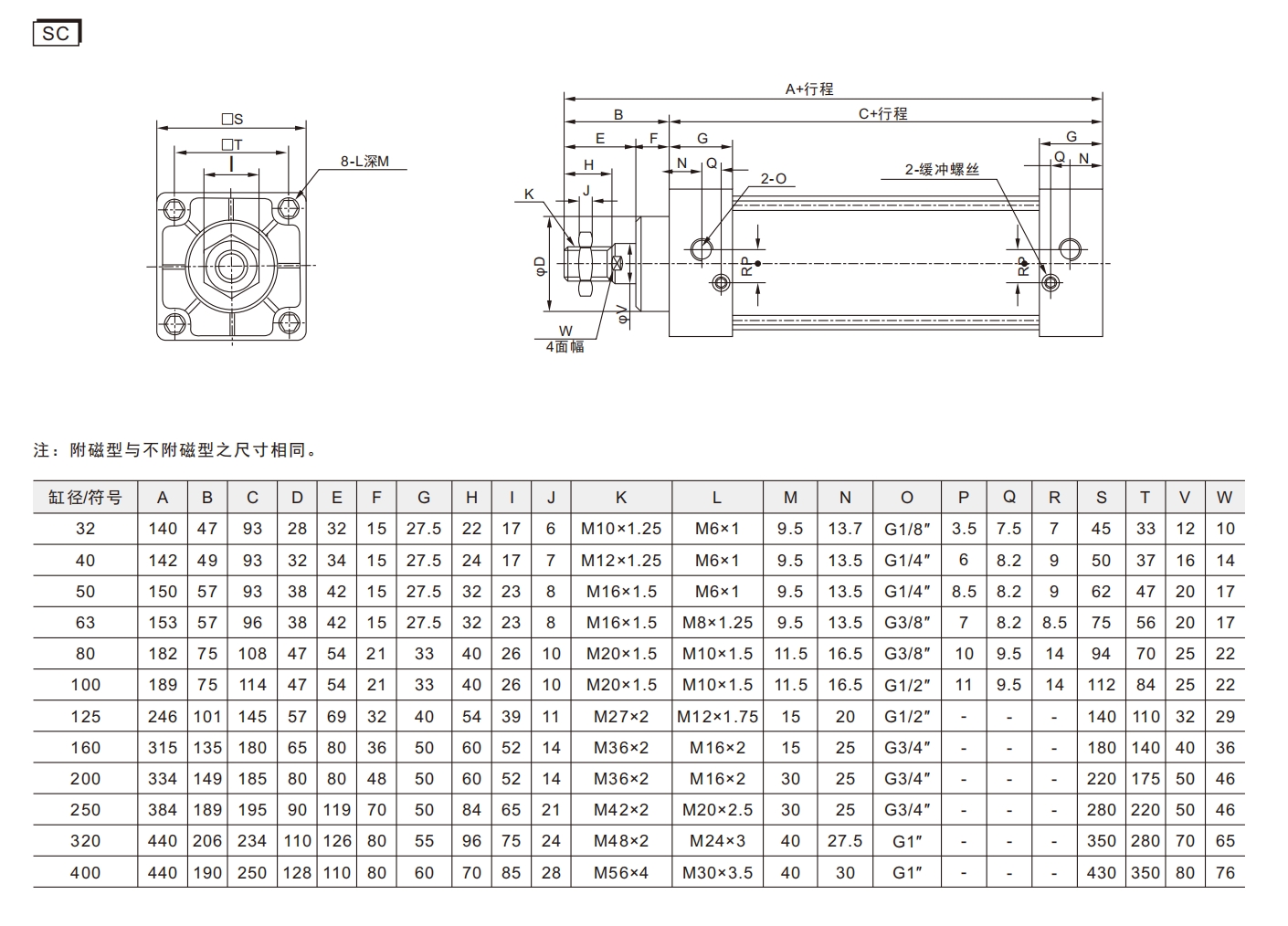

A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
V |
W |
|
|
32 |
140 |
47 |
93 |
28 |
32 |
15 |
27.5 |
22 |
17 |
6 |
M10X1.25 |
M6X1 |
9.5 |
13.7 |
जी1/8'' |
3.5 |
7.5 |
7 |
45 |
33 |
12 |
10 |
|
40 |
142 |
49 |
93 |
32 |
34 |
15 |
27.5 |
24 |
17 |
7 |
M12X1.25 |
M6X1 |
9.5 |
13.5 |
जी1/4'' |
6 |
8.2 |
9 |
50 |
37 |
16 |
14 |
|
50 |
150 |
57 |
93 |
38 |
42 |
15 |
27.5 |
32 |
23 |
8 |
एम16एक्स1.5 |
M6X1 |
9.5 |
13.5 |
जी1/4'' |
8.5 |
8.2 |
9 |
62 |
47 |
20 |
17 |
|
63 |
153 |
57 |
96 |
38 |
42 |
15 |
27.5 |
32 |
23 |
8 |
एम16एक्स1.5 |
M8X1.25 |
9.5 |
13.5 |
जी3/8'' |
7 |
8.2 |
8.5 |
75 |
56 |
20 |
17 |
|
80 |
182 |
75 |
108 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
M20X1.5 |
M10X1.5 |
11.5 |
16.5 |
जी3/8'' |
10 |
9.5 |
14 |
94 |
70 |
25 |
22 |
|
100 |
189 |
75 |
114 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
M20X1.5 |
M10X1.5 |
11.5 |
16.5 |
जी1/2'' |
11 |
9.5 |
14 |
112 |
84 |
25 |
22 |
|
125 |
246 |
101 |
145 |
57 |
69 |
32 |
40 |
54 |
39 |
11 |
M27X2 |
एम12एक्स1.75 |
15 |
20 |
जी1/2'' |
- |
- |
- |
140 |
110 |
32 |
29 |
|
160 |
315 |
135 |
180 |
65 |
80 |
36 |
50 |
60 |
52 |
14 |
M36X2 |
एम16एक्स2 |
15 |
25 |
जी3/4'' |
- |
- |
- |
180 |
140 |
40 |
36 |
|
200 |
334 |
149 |
185 |
80 |
80 |
48 |
50 |
60 |
52 |
14 |
M36X2 |
एम16एक्स2 |
30 |
25 |
जी3/4'' |
- |
- |
- |
220 |
175 |
50 |
46 |
|
250 |
384 |
189 |
195 |
90 |
119 |
70 |
50 |
84 |
65 |
21 |
M42X2 |
M20X2.5 |
30 |
25 |
जी3/4'' |
- |
- |
- |
280 |
220 |
50 |
46 |
|
320 |
440 |
206 |
234 |
110 |
126 |
80 |
55 |
96 |
75 |
24 |
M48X2 |
M24X3 |
40 |
27.5 |
जी1'' |
- |
- |
- |
350 |
280 |
70 |
65 |
|
400 |
440 |
190 |
250 |
128 |
110 |
80 |
60 |
70 |
85 |
28 |
M56X4 |
M30X3.5 |
40 |
30 |
जी1'' |
- |
- |
- |
430 |
350 |
80 |
76 |
प्रत्येक एससी सिलेंडर में लगातार गुणवत्ता

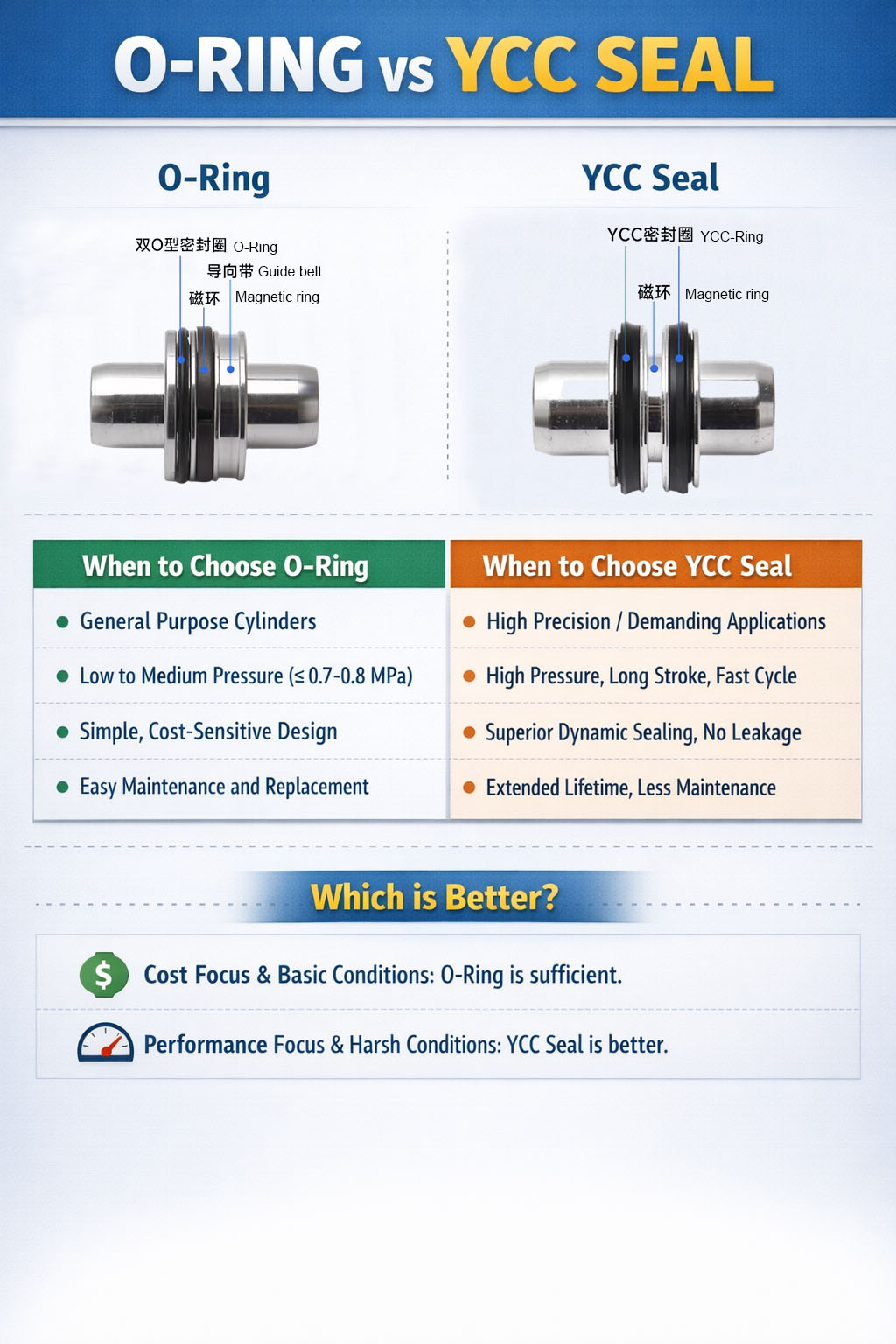

ओएलके एससी श्रृंखला के सभी मानक सिलेंडर वाईसीसी सीलिंग सिस्टम के साथ मानक के रूप में निर्मित होते हैं, पारंपरिक ओ-रिंग्स के साथ नहीं। स्थिर सीलिंग प्रदर्शन, कम रिसाव और लंबी सेवा जीवन सुनिश्चित करने के लिए यह एक जानबूझकर किया गया डिज़ाइन विकल्प है, विशेष रूप से निरंतर और उच्च-आवृत्ति संचालन में।
पारंपरिक ओ-रिंग्स की तुलना में, वाईसीसी सील बेहतर गतिशील सीलिंग और पहनने का प्रतिरोध प्रदान करती है, जिससे सिलेंडर को दबाव परिवर्तन और बार-बार चक्र के तहत विश्वसनीय प्रदर्शन बनाए रखने की अनुमति मिलती है। यह प्रारंभिक रिसाव को महत्वपूर्ण रूप से कम करता है और रखरखाव के अंतराल को बढ़ाता है।
इसके अलावा, ओएलके न्यूमेटिक मानक दीवार की मोटाई और सामग्री विनिर्देशों का सख्ती से पालन करता है। सिलेंडर ट्यूबों या प्रमुख घटकों में कोई सामग्री में कमी या लागत में कटौती नहीं हुई है। वास्तविक औद्योगिक अनुप्रयोगों में स्थायित्व और सुरक्षा सुनिश्चित करने के लिए प्रत्येक भाग को पर्याप्त ताकत के साथ उत्पादित किया जाता है।
OULEIKAI (OLK) SC सिलेंडर उच्च मशीनिंग सटीकता और सख्त सहनशीलता के साथ निर्मित होते हैं, जो चिकनी पिस्टन गति, स्थिर आउटपुट बल और लगातार स्थिति प्रदर्शन सुनिश्चित करते हैं।
सीलिंग चयन से लेकर सामग्री नियंत्रण और सटीक मशीनिंग तक, प्रत्येक एससी सिलेंडर विश्वसनीय गुणवत्ता प्रदान करने के लिए बनाया गया है जिस पर ग्राहक भरोसा कर सकते हैं, न केवल कागज पर, बल्कि दीर्घकालिक उपयोग में भी।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: एससी सीरीज एयर सिलेंडर में उपयोग की जाने वाली कार्यशील दबाव सीमा और प्रूफ़ दबाव के बीच क्या अंतर है?
ए: कार्य दबाव सीमा: इस सीमा के भीतर, सिलेंडर सामान्य रूप से अपना प्रदर्शन शुरू कर सकता है, संचालित कर सकता है और बनाए रख सकता है। एससी एयर सिलेंडर ऑपरेटिंग दबाव रेंज: 0.1 एमपीए -1.0 एमपीए (14-145 पीएसआई); इस सीमा से अधिक होने पर गति में देरी, सील विफलता या क्षति हो सकती है।
प्रूफ़ दबाव: यह फ़ैक्टरी परीक्षण के दौरान निर्माता द्वारा निर्धारित अधिकतम दबाव सीमा को संदर्भित करता है, जो उच्चतम वायु दबाव को दर्शाता है जिसे उत्पाद संरचना कम समय में बिना फटने, विकृत या स्थायी रूप से क्षतिग्रस्त किए झेल सकती है। सामान्य काम का दबाव नहीं, बस ताकत को सत्यापित करने के लिए उपयोग किया जाता है;
आम तौर पर, यह काम के दबाव की ऊपरी सीमा का लगभग 1.5 गुना है;
एससी एयर सिलेंडर प्रूफ दबाव: 1.5 एमपीए(215पीएसआई)
|

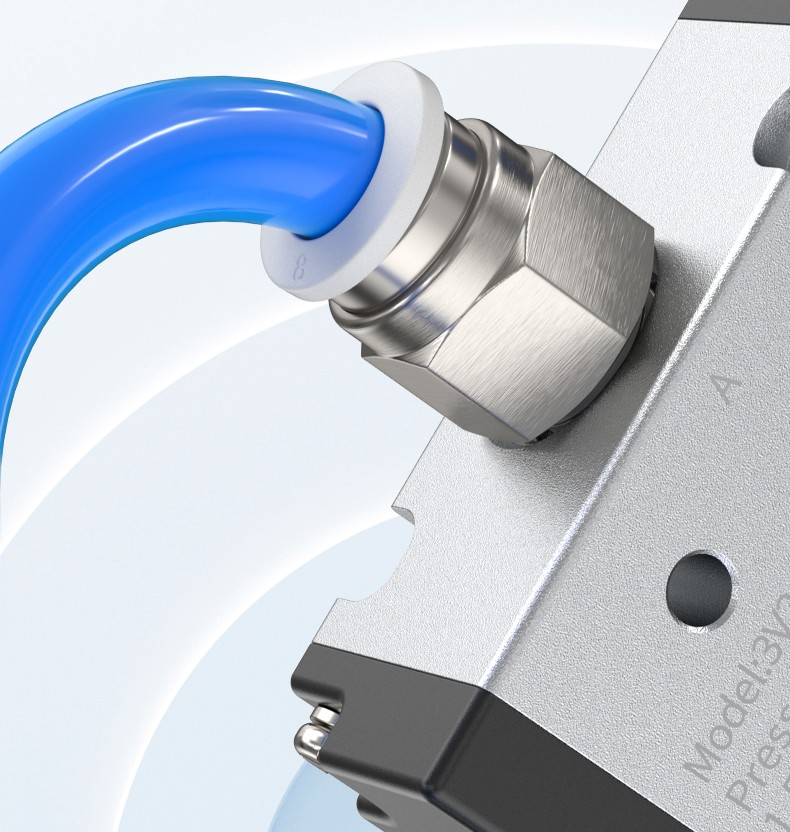

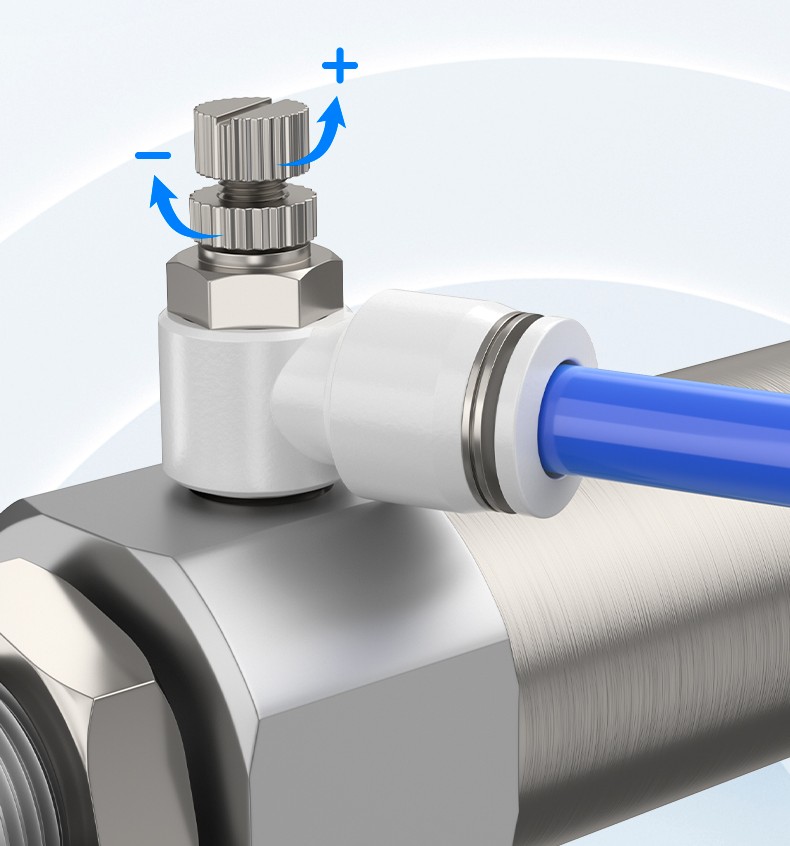

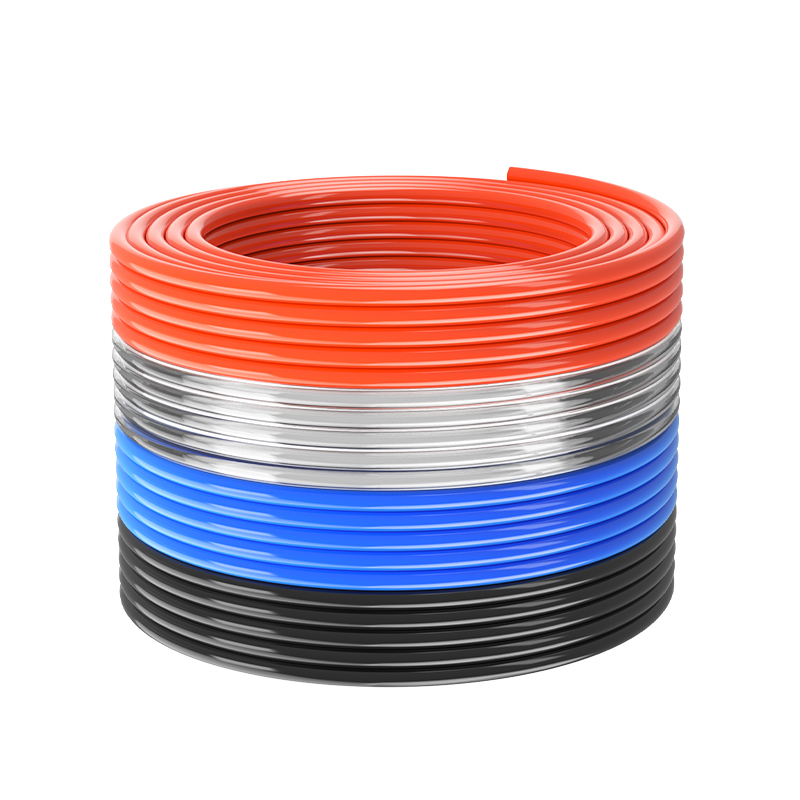

एससी सिलेंडर - अनुशंसित फिटिंग और ट्यूबिंग (अनुप्रयोग) |
|
 |
 |
 |
|
 |
|
