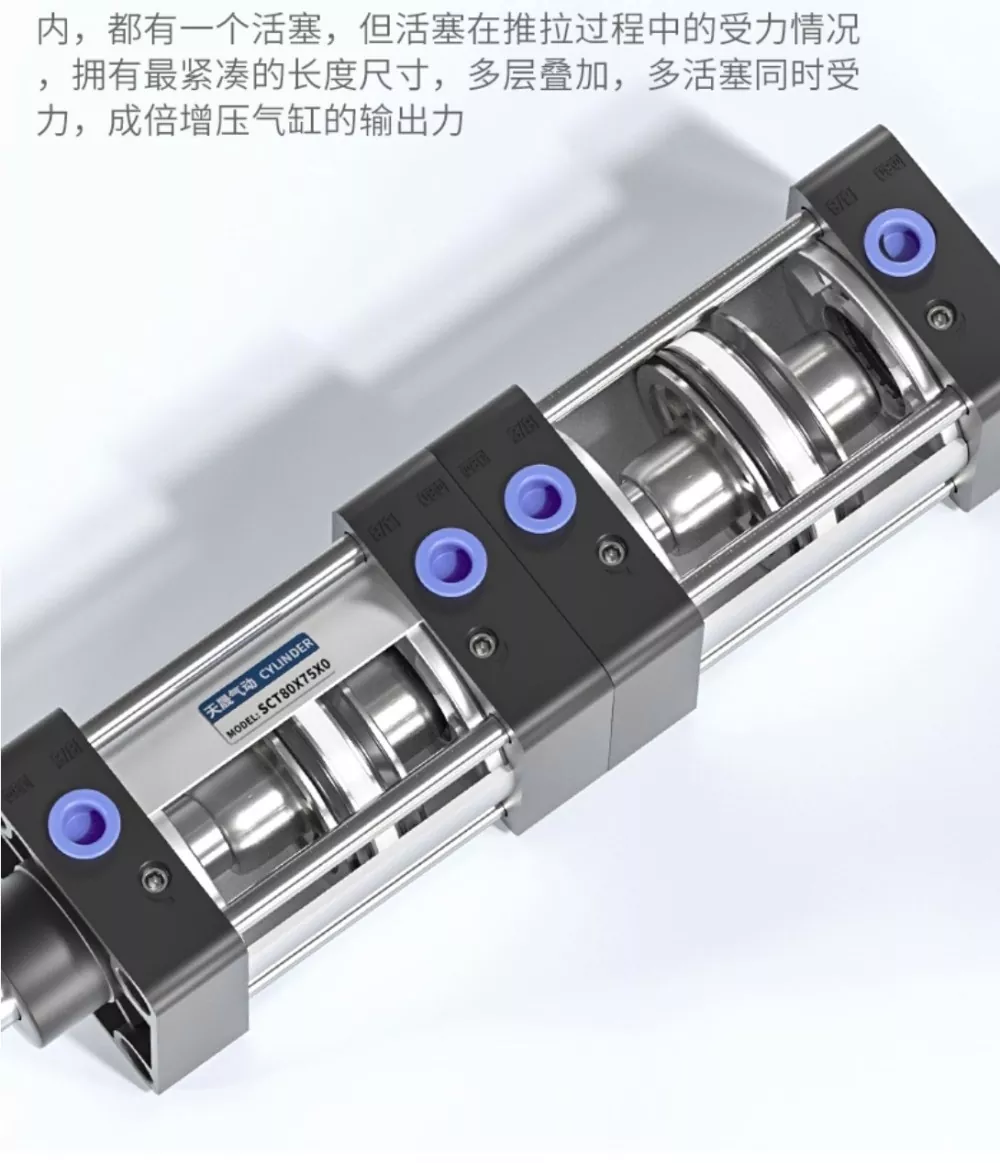

एससीटी टाई-रॉड सिलेंडर में द्वि-दिशात्मक वाईसीसी सीलिंग रिंग और एक शक्तिशाली डबल-स्ट्रोक डिज़ाइन है, जिसमें एक कॉम्पैक्ट और परिष्कृत उपस्थिति है जो तेज़ कार्रवाई और चिकनी, स्थिर आउटपुट सुनिश्चित करती है। सिलेंडर की प्रत्येक परत में एक व्यक्तिगत पिस्टन होता है, और पुश-पुल प्रक्रिया के दौरान कई पिस्टन लोड साझा करते हैं, जिससे सिलेंडर को अपनी बहु-परत स्टैक्ड संरचना के माध्यम से कई गुना आउटपुट बल उत्पन्न करते हुए सबसे कॉम्पैक्ट लंबाई प्राप्त करने की अनुमति मिलती है। यह डबल-फोर्स डिज़ाइन मजबूत शक्ति प्रदान करता है, और छह-सील-रिंग कॉन्फ़िगरेशन उत्कृष्ट सीलिंग प्रदर्शन प्रदान करता है, जिससे सिलेंडर बिना रिसाव के 1.4 एमपीए तक दबाव बनाए रखने में सक्षम होता है।

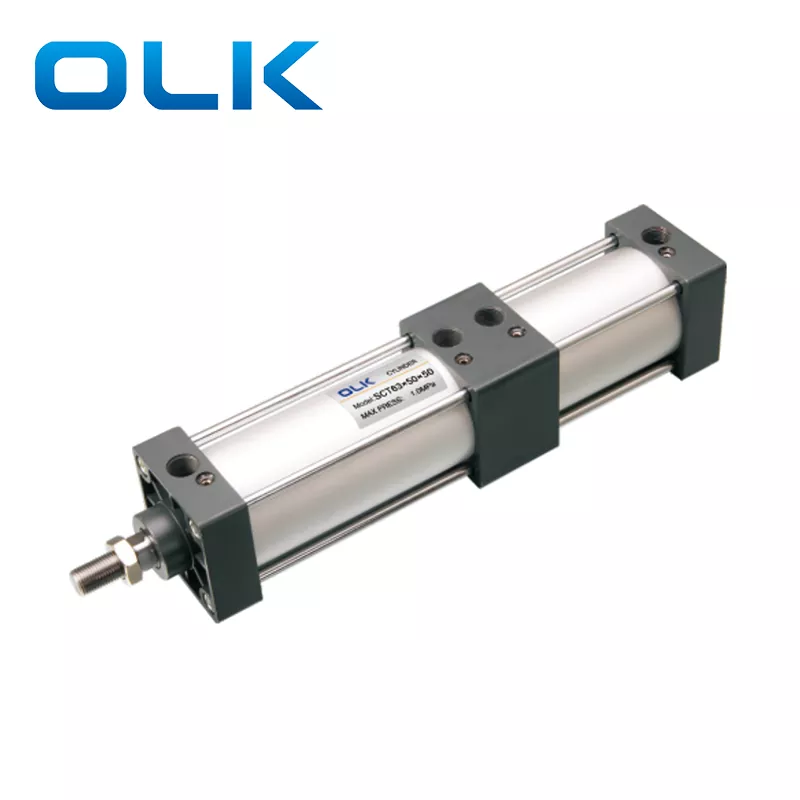

·ओएलके मानक सिलेंडर।
सोलनॉइड वाल्व नंबर 1 डी-एनर्जेटिक है, जिसके कारण सिलेंडर पहली स्थिति में वापस आ जाता है और वापसी प्रक्रिया पूरी करता है।
·टाई-रॉड प्रकार सिलेंडर; आगे और पीछे के कवर उच्च विश्वसनीयता के लिए टाई रॉड्स के साथ एल्यूमीनियम ट्यूब बॉडी से जुड़े हुए हैं।
·पिस्टन रॉड अपने पूर्ण स्ट्रोक के दौरान कई पोजिशनिंग पॉइंट प्राप्त कर सकती है।
·चिकना और समायोज्य कुशनिंग।
·ग्राहकों के चयन के लिए विभिन्न सिलेंडर विनिर्देश और माउंटिंग सहायक उपकरण उपलब्ध हैं।
·उच्च तापमान-प्रतिरोधी सीलिंग सामग्री वैकल्पिक है, जो सिलेंडर को 150°C पर सामान्य रूप से संचालित करने की अनुमति देती है।
|
कोड भेजने का आदेश |
||||||||||
|
3A220-06 |
50 |
एक्स |
50 |
एक्स |
50 |
- |
S |
|
|
|
|
नमूना: |
जनम का आकार |
|
स्ट्रोक 1 |
|
स्ट्रोक 2 |
|
चुंबक |
सीलिंग सामग्री |
माउन्टिंग का प्रकार |
धागा |
|
एससीटी टाई रॉड सिलेंडर |
|
|
|
|
|
|
रिक्त: बिना |
रिक्त:टीपीयू |
खाली : |
खाली: पीटी धागा |
|
|
|
|
|
|
|
|
एस: चुंबक के साथ |
एन:एनबीआर |
एलबी: लेग माउंटिंग |
टी:एनपीटी धागा |
|
|
|
|
|
|
|
|
|
एच: |
|
जी:जी धागा |
|

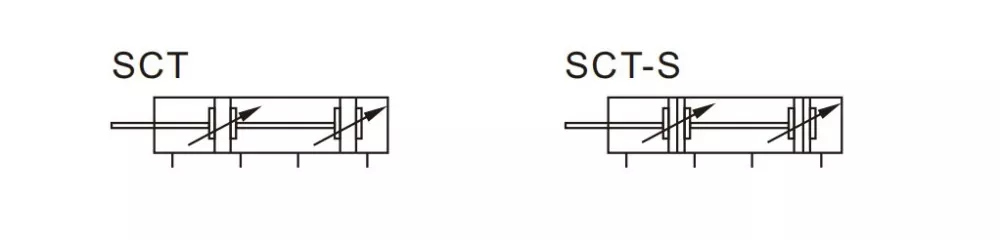

बोर का आकार (मिमी) |
32 |
40 |
50 |
63 |
80 |
100 |
|
अभिनय विधा |
दुगना अभिनय |
|||||
|
कामकाजी माध्यम |
साफ़ हवा |
|||||
|
निश्चित रूप |
बुनियादी औरएलबी |
|||||
|
कार्य का दबाव |
0.1-1.0 एमपीए (14-145पीएसआई) |
|||||
|
प्रूफ का दबाव |
1.5 एमपीए (215पीएसआई) |
|||||
|
कार्य तापमान रेंज |
'-20-80℃ |
|||||
|
गति सीमा का प्रयोग करें |
30-800 |
|||||
|
बफ़रिंग मोड |
समायोज्य बफ़र |
|||||
|
बफ़रिंग दूरी (मिमी) |
21 |
28 |
29 |
|||
|
पोर्ट आकार |
पीटी1/8 |
पीटी1/4 |
पीटी3/8 |
पीटी1/2 |
||
|

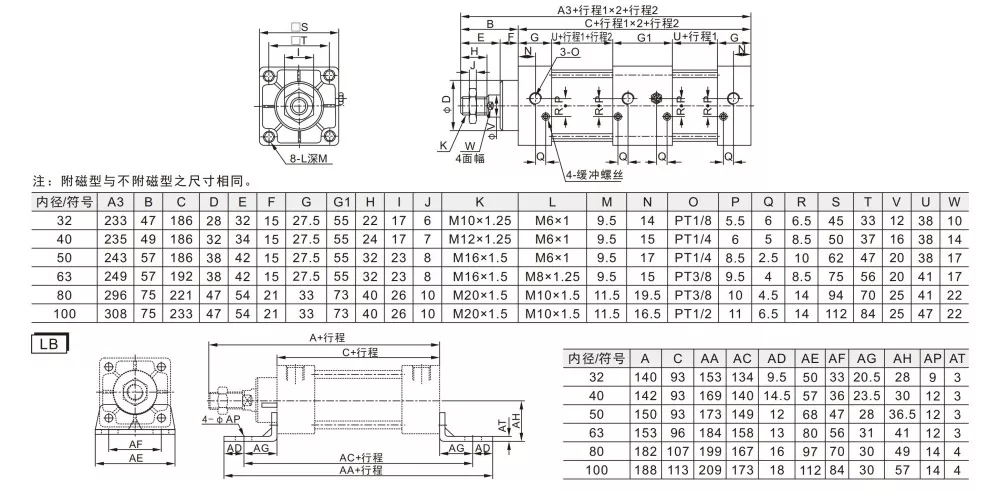

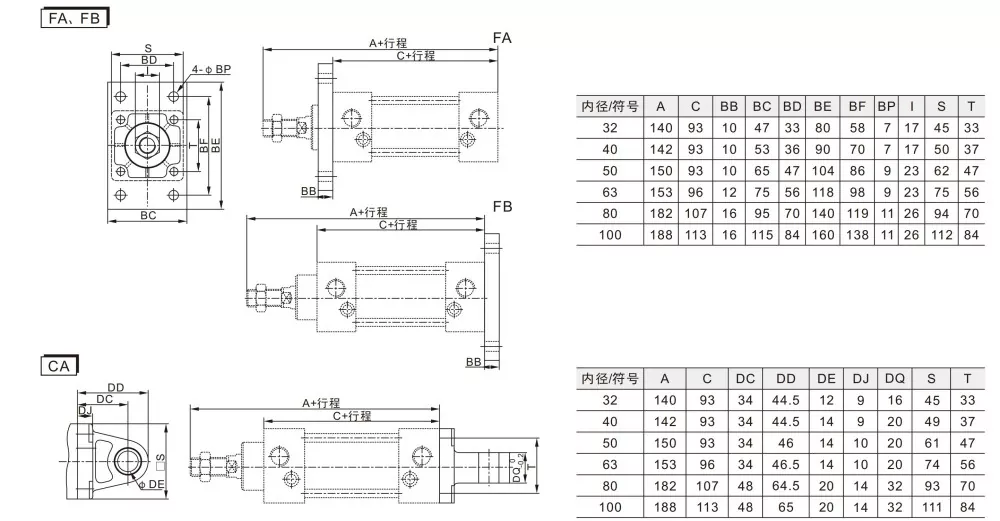

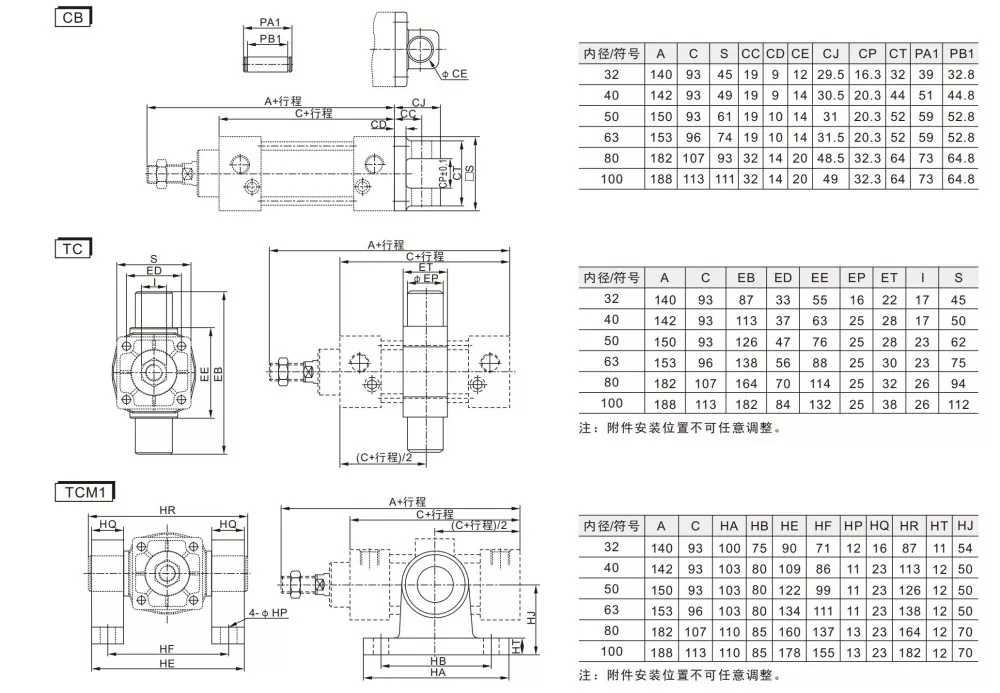

बहु-स्थिति सिलिंडरों के लिए वायवीय नियंत्रण योजनाएँ |
||
|

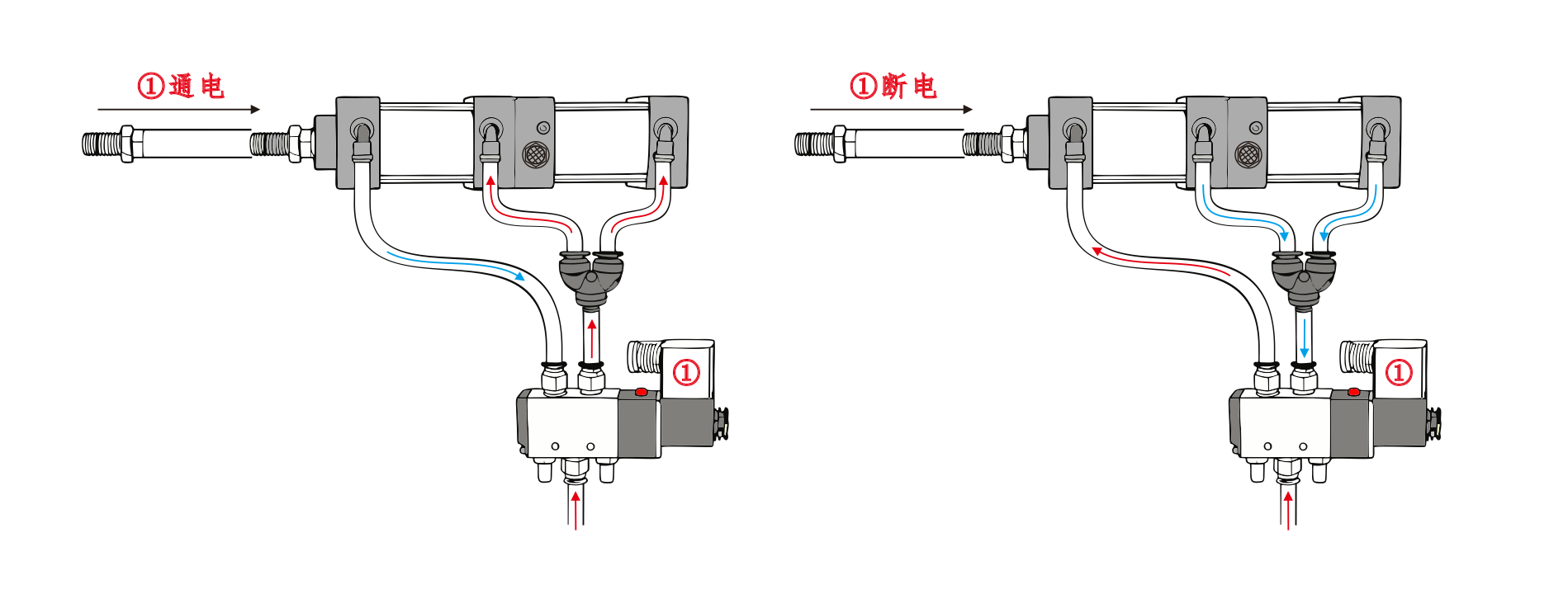

सिलेंडर के प्रत्येक भाग में एक पिस्टन होता है। जब पिस्टन रॉड फैलती है, तो सभी पिस्टन धक्का देने वाला बल उत्पन्न करते हैं। हालाँकि, प्रत्याहार के दौरान, केवल एक पिस्टन खींचने वाला बल उत्पन्न करता है। सिलेंडर का एयर इनलेट सोलनॉइड वाल्व के पोर्ट ए से जुड़ा है, और सिलेंडर का एयर इनलेट सोलनॉइड वाल्व के पोर्ट बी से श्रृंखला में जुड़ा हुआ है। सिलेंडर का एयर इनलेट एक साइलेंसर से जुड़ा होता है। जब सोलनॉइड वाल्व का पोर्ट ए सक्रिय होता है, तो सिलेंडर पीछे की स्थिति में रहते हैं। जब पोर्ट बी सक्रिय हो जाता है, तो सिलेंडर काम करना शुरू कर देते हैं। |

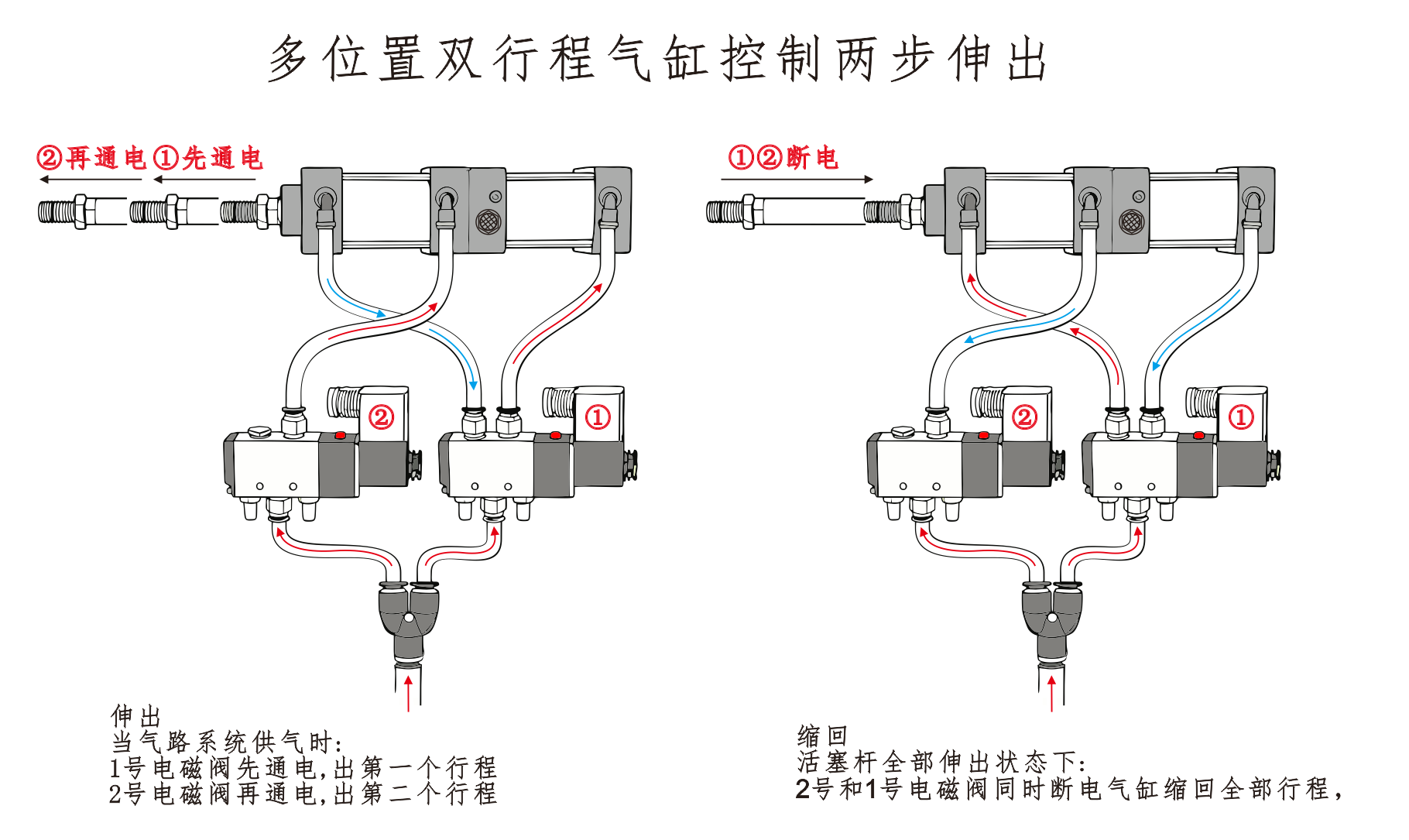

1.विस्तार जब वायु आपूर्ति चालू हो: सोलनॉइड वाल्व नंबर 1 सक्रिय है, और सिलेंडर पहले स्ट्रोक तक फैला हुआ है।
सोलेनॉइड वाल्व नंबर 2 फिर सक्रिय होता है, और सिलेंडर दूसरे स्ट्रोक तक फैल जाता है।
2.वापसी जब पिस्टन रॉड पूरी तरह से विस्तारित हो जाती है: सोलनॉइड वाल्व नंबर 1 और नंबर 2 दोनों डी-एनर्जेटिक हैं, और सिलेंडर पूरी तरह से पीछे हट जाता है। |

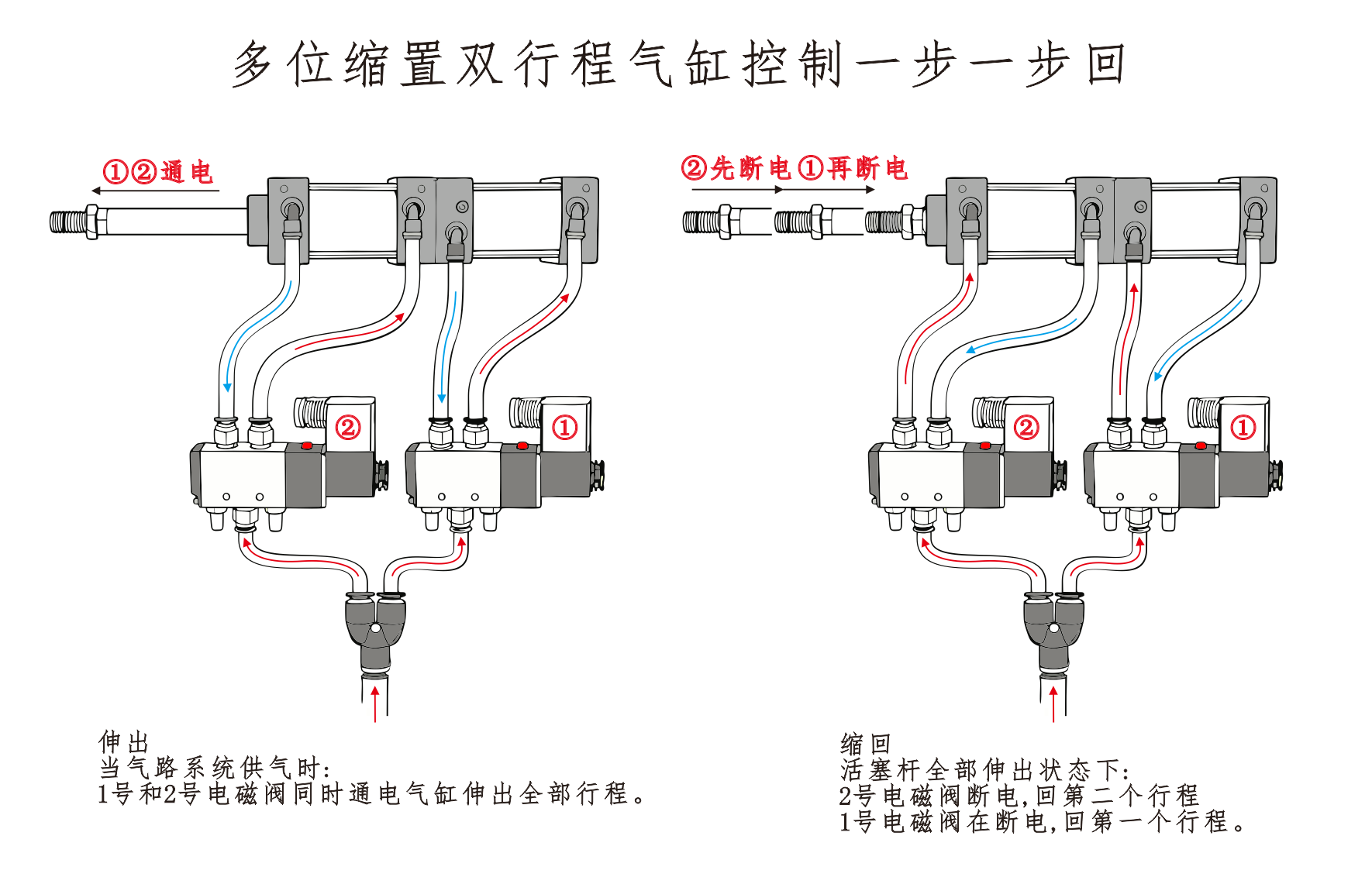

1. विस्तार (फॉरवर्ड स्ट्रोक) जब वायु आपूर्ति चालू हो: सोलेनॉइड वाल्व नंबर 1 और नंबर 2 एक ही समय में सक्रिय होते हैं। सिलेंडर रॉड पूरी तरह से विस्तारित होने तक सभी स्ट्रोक के माध्यम से फैली हुई है।
2. वापसी (चरण-दर-चरण वापसी) ①दूसरे स्थान पर लौटें जब पिस्टन रॉड पूरी तरह से विस्तारित हो जाती है: सोलनॉइड वाल्व नंबर 2 डी-एनर्जेटिक है, जिससे सिलेंडर दूसरी स्थिति में वापस आ जाता है। ② पहली स्थिति पर लौटें सोलनॉइड वाल्व नंबर 1 डी-एनर्जेटिक है, जिसके कारण सिलेंडर पहली स्थिति में वापस आ जाता है और वापसी प्रक्रिया पूरी करता है। |
|
|
|
|
SCT सिलेंडर श्रृंखला क्या है?
एससीटी सिलेंडर मानक श्रृंखला वायवीय सिलेंडर टाई रॉड प्रकार से संबंधित है
पता
झेंगटाई रोड, ज़िंगुआंग औद्योगिक क्षेत्र, लिउशी, यूकिंग, वानजाउ, झेजियांग, चीन।
