आम तौर पर बोलना,पु ट्यूबगैस परिवहन के लिए एयर कंप्रेसर पर स्थापित किए जाते हैं। कार्यात्मक रूप से कहें तो, यह पानी और अन्य तरल पदार्थों का परिवहन भी कर सकता है, लेकिन पीयू पाइप का संक्षारण प्रतिरोध विशेष रूप से मजबूत नहीं है।
उपलब्ध उपकरण: वायवीय उपकरण, वायु कंप्रेसर, वायवीय उपकरण, वायु पंप, वायु सिलेंडर, काटने की मशीन, छिड़काव उपकरण, वेल्डिंग उपकरण, औद्योगिक रोबोट, पैकेजिंग मशीन, पर्यावरण नियंत्रण उपकरण, ह्यूमिडिफायर, धूल हटाने के उपकरण, वेंटिलेशन सिस्टम, स्प्रे सिस्टम, शीतलन उपकरण। प्रयोगशाला और चिकित्सा उपकरण: प्रयोगशाला उपकरण, विश्लेषक, चिकित्सा गैस उपकरण, वायु नमूने। वाहन और मशीनरी: ऑटोमोटिव रखरखाव उपकरण, वायवीय सस्पेंशन सिस्टम, कृषि मशीनरी स्वचालन उत्पादन उपकरण: असेंबली लाइन, कन्वेयर सिस्टम, परीक्षण उपकरण अन्य उपकरण: पेय पदार्थ भरने की मशीनें, खाद्य प्रसंस्करण उपकरण, गुब्बारा इन्फ्लेटर्स, सैंडब्लास्टिंग उपकरण।
स्वचालन उपकरण में पीयू वायु नली का व्यापक रूप से उपयोग किया जाता है।
| पीयू (पॉलीयुरेथेन पाइप) | पीए (नायलॉन ट्यूब) | पीई (पॉलीथीन पाइप) | रबर ट्यूब | ब्रेडेड प्रबलित नली | अति लचीली ट्यूबिंग | पु फ्लैट नली | |
| विशेषताएँ: | सबसे अधिक इस्तेमाल की जाने वाली वायु नली, बेहद लचीली, अच्छी, चिकनी सतह, कम आंतरिक प्रतिरोध। | उच्च कठोरता, अच्छी कठोरता, आकार बनाए रखने में सक्षम | नरम सामग्री, अर्ध पारदर्शी, कम लागत। | प्राकृतिक या सिंथेटिक रबर से निर्मित और एक लट परत के साथ प्रबलित | पॉलिएस्टर, आर्मीड फाइबर, या स्टेनलेस स्टील तार की बाहरी ब्रेडेड सुदृढीकरण परत के साथ पीयू या नायलॉन टयूबिंग, बेहतर दबाव प्रतिरोध और यांत्रिक शक्ति प्रदान करती है। | विशेष सामग्रियों और प्रक्रियाओं का उपयोग करते हुए, लचीलापन सामान्य पीयू पाइपों से कहीं अधिक है | पाइप का शरीर सपाट है, और कई पाइपलाइनों को समानांतर में एकीकृत किया जा सकता है। |
| फ़ायदा | अच्छा लचीलापन, घिसाव प्रतिरोध, मरोड़ प्रतिरोध, हल्का, कुंडलित करने और स्थापित करने में आसान | उच्च दबाव प्रतिरोध, उच्च तापमान प्रतिरोध (110 डिग्री सेल्सियस तक), उत्कृष्ट तेल और रासायनिक प्रतिरोध, और आसानी से ऑक्सीकरण नहीं होता | सस्ती कीमत, अच्छा कम तापमान प्रतिरोध, और संक्षारण प्रतिरोध (अम्ल, क्षार)। | उत्कृष्ट लोच, कंपन को अवशोषित करता है, और मजबूत मौसम प्रतिरोध करता है। | अत्यधिक उच्च दबाव प्रतिरोध (साधारण पाइपों की तुलना में कई गुना अधिक), विस्तार-रोधी, और अच्छा पल्स प्रदर्शन | अत्यधिक नरम, बहुत छोटे झुकने वाले त्रिज्या के साथ, बार-बार झुकने की थकान के लिए प्रतिरोधी, और गांठों को तोड़ना आसान नहीं है। | जगह बचाने वाला, साफ-सुथरा और सुंदर, कई वायु स्रोतों को प्रबंधित करने में आसान और उलझने से बचाता है। |
| नुकसान | उच्च तापमान प्रतिरोध प्रदर्शन औसत है (आमतौर पर -10 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस), और तेल और रासायनिक प्रतिरोध नायलॉन पाइप जितना अच्छा नहीं है। | खराब लचीलापन, कम तापमान पर आसानी से भंगुर, और झुकने वाली स्थापना के लिए बड़ी जगह की आवश्यकता होती है। | खराब दबाव प्रतिरोध, उच्च तापमान के प्रति प्रतिरोधी नहीं, उम्र बढ़ने का खतरा, और कमजोर पहनने का प्रतिरोध। | अत्यधिक भारी, उच्च आंतरिक दीवार प्रतिरोध और आसान उम्र बढ़ने के साथ, प्लास्टिक पाइप ने धीरे-धीरे आधुनिक वायवीय प्रणालियों की जगह ले ली है। | लचीलापन कम हो जाता है, झुकने की त्रिज्या बढ़ जाती है और कीमत अधिक महंगी हो जाती है। | कीमत आमतौर पर अधिक होती है, और दबाव प्रतिरोध समान विनिर्देश के सामान्य पाइपों की तुलना में थोड़ा कम हो सकता है। | झुकने की दिशा सीमित है (केवल सपाट दिशा की ओर झुक सकती है), और कीमत अपेक्षाकृत अधिक है |
| विशिष्ट अनुप्रयोग: | सबसे मजबूत सार्वभौमिकता, अधिकांश वायवीय उपकरणों को जोड़ने के लिए उपयुक्त, विशेष रूप से उन स्थितियों में जिनमें बार-बार हिलने और झुकने की आवश्यकता होती है, जैसे रोबोटिक हथियार और मोबाइल डिवाइस | निश्चित स्थापना, जहां तेल और तापमान प्रतिरोध की आवश्यकता होती है, जैसे मशीन टूल्स, ऑटोमोटिव विनिर्माण और उच्च तापमान उपकरण के पास पाइपलाइन。 | कम दबाव, अस्थायी गैस पथ कनेक्शन, या पानी और कृषि सिंचाई जैसे गैर महत्वपूर्ण क्षेत्रों के लिए उपयुक्त। मुख्य सर्किट के लिए वायवीय सर्किट में आमतौर पर कम उपयोग किया जाता है। | मुख्य रूप से भारी उपकरण, निर्माण मशीनरी और ऐसे अवसरों के लिए उपयोग किया जाता है जिनके लिए अत्यधिक लचीलेपन और कंपन प्रतिरोध की आवश्यकता होती है। | उच्च दबाव वाले वायवीय प्रणालियों, वायु कंप्रेसर आउटलेट, लंबी दूरी की मुख्य गैस आपूर्ति पाइपलाइनों और उन स्थितियों में उपयोग किया जाता है जहां दबाव पल्स अक्सर उत्पन्न होते हैं। | रोबोट बॉडी के अंदर ड्रैग चेन (टैंक चेन), जो उच्च-आवृत्ति प्रत्यावर्ती गति से गुजरती है, और ऐसे उपकरण जिनके लिए अत्यधिक लचीलेपन की आवश्यकता होती है। | कई निष्पादन घटकों वाले उपकरणों के लिए गैस पथ का सारांश, जैसे कार्यस्थानों से केंद्रीकृत पाइपिंग, वाल्व द्वीप से एक्चुएटर्स तक। |

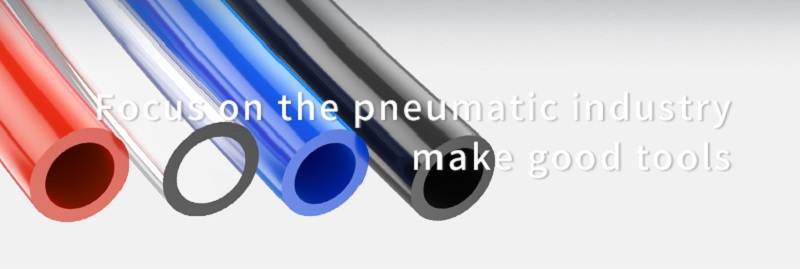

पॉलीयुरेथेन ट्यूब (पीयू) ट्यूब चार रंगों में आती है: नीला, पारदर्शी, लाल और नीला। वायवीय उपकरणों में कार्यशील ट्यूब को अलग करना और कनेक्ट करना हमारे लिए सुविधाजनक है। विशेष रूप से, यह प्रत्येक कंपनी के मानक विनिर्देशों पर निर्भर करता है। उदाहरण के लिए, कुछ कंपनियों को विभिन्न पाइपलाइनों को अलग करने और एयर सर्किट रखरखाव के दौरान त्वरित समस्या निवारण और स्थिति की सुविधा के लिए वैक्यूम के लिए पारदर्शी ट्यूब, एयर इनलेट के लिए नीली ट्यूब और एयर आउटलेट के लिए नारंगी ट्यूब की आवश्यकता होती है।
सबसे पहले, हम जानते हैं कि पीयू वायु नली का आकार प्रवाह दर निर्धारित कर सकता है। वायवीय ट्यूब जितनी बड़ी होगी, प्रवाह क्षमता उतनी ही मजबूत होगी, जो बदले में वायु सिलेंडर की संचालन गति को प्रभावित करती है।

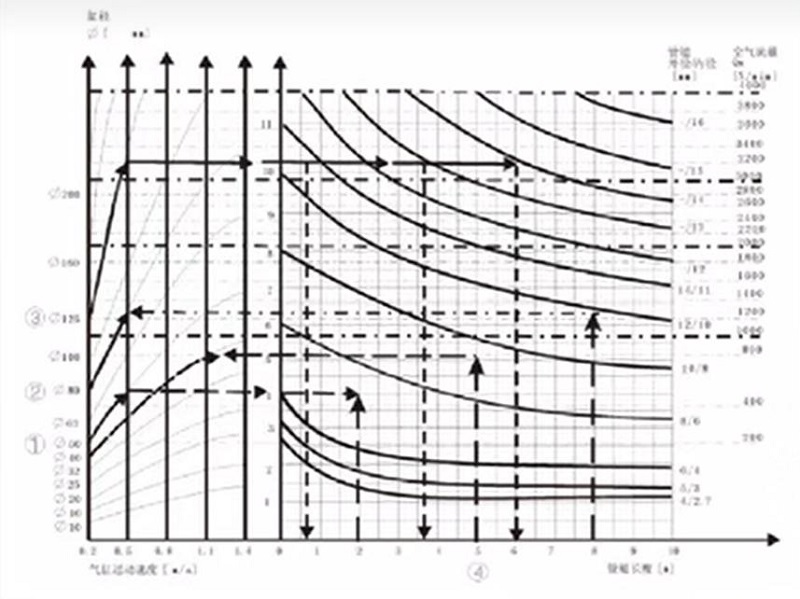

कड़ाई से बोलते हुए, कोई विकल्प चुनते समय, हमें गणना के लिए स्ट्रोक, प्रति मिनट रनों की संख्या, सिलेंडर व्यास आदि जैसे मापदंडों को शामिल करना होगा। हालाँकि, प्रासंगिक अनुभव के आधार पर, एयर लाइन टयूबिंग की संबंधित विशिष्टताओं के साथ सिलेंडरों की विभिन्न विशिष्टताओं की सिफारिश की जाती है।
| एयर सिलेंडर बोर का आकार (मिमी) | ट्यूब का आकार (मिमी) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. वाल्व संचालन के लिए मुख्य पाइपलाइन थोड़े बड़े पाइप चुन सकती है (जिसके परिणामस्वरूप कोई अतिरिक्त हवा की खपत नहीं होगी, इसलिए ऑपरेशन के दौरान कोई अतिरिक्त लागत नहीं आएगी)।
2. हालाँकि, वाल्व और सिलेंडर के बीच के पाइप को निम्नलिखित सिद्धांतों के अनुसार अनुकूलित किया जाना चाहिए: यदि पाइप का व्यास बहुत छोटा है, तो यह थ्रॉटल हो जाएगा, इस प्रकार सिलेंडर की गति सीमित हो जाएगी; हालाँकि, अत्यधिक पाइप व्यास ठहराव का कारण बन सकता है, जिससे हवा की खपत और भरने का समय बढ़ सकता है।
3. झुकने वाली त्रिज्या पर विचार करना आवश्यक है, और ड्रैग चेन का उपयोग करते समय झुकने वाली त्रिज्या की जांच करना बहुत महत्वपूर्ण है।
पीयू ट्यूबिंग में आमतौर पर कमरे के तापमान पर लगभग 10 किग्रा/सेमी² का कामकाजी दबाव होता है, हालांकि यह आकार और मॉडल के आधार पर भिन्न हो सकता है। उच्च दबाव वाले अनुप्रयोगों के लिए, प्रबलित पीयू ब्रेडेड टयूबिंग एक बेहतर विकल्प है। इसका निर्माण तीन-परत डिज़ाइन के साथ किया गया है - बाहरी पीयू, मध्य पॉलिएस्टर ब्रेडेड सुदृढीकरण, और आंतरिक पीयू - जो बेहतर दबाव प्रतिरोध और स्थायित्व प्रदान करता है। इसके अतिरिक्त, इस प्रकार की पीयू ट्यूबिंग वायु और जल स्थानांतरण दोनों के लिए उपयुक्त है।
चयन सिद्धांत: विस्फोट दबाव ≥ 3 × काम करने का दबाव
पीयू ट्यूबिंग का लचीलापन इंस्टॉलेशन स्पेस और उपकरण मूवमेंट में महत्वपूर्ण भूमिका निभाता है, खासकर जब 6 मिमी और 8 मिमी पीयू ट्यूबिंग जैसे विभिन्न आकारों का उपयोग किया जाता है। 6 मिमी पीयू ट्यूब जैसे छोटे व्यास सख्त झुकने वाले त्रिज्या प्रदान करते हैं, जो उन्हें नियंत्रण पैनल या छोटे स्वचालन सिस्टम जैसे कॉम्पैक्ट इंस्टॉलेशन के लिए आदर्श बनाते हैं जहां स्थान सीमित है। इसके विपरीत, 8 मिमी पीयू ट्यूबिंग उच्च वायु प्रवाह क्षमता प्रदान करती है और आमतौर पर वायवीय उपकरण या बड़ी मशीनरी जैसे अनुप्रयोगों में उपयोग की जाती है, जहां लचीलेपन और प्रवाह प्रदर्शन दोनों की आवश्यकता होती है। रोबोटिक हथियारों या पैकेजिंग मशीनों जैसी गतिशील प्रणालियों में, उच्च गुणवत्ता वाली पॉलीयुरेथेन टयूबिंग बिना किसी रुकावट के सुचारू गति सुनिश्चित करती है, दक्षता में सुधार करती है और सेवा जीवन का विस्तार करती है। सही आकार का चयन सीधे सिस्टम के प्रदर्शन और स्थापना दक्षता पर प्रभाव डालता है।

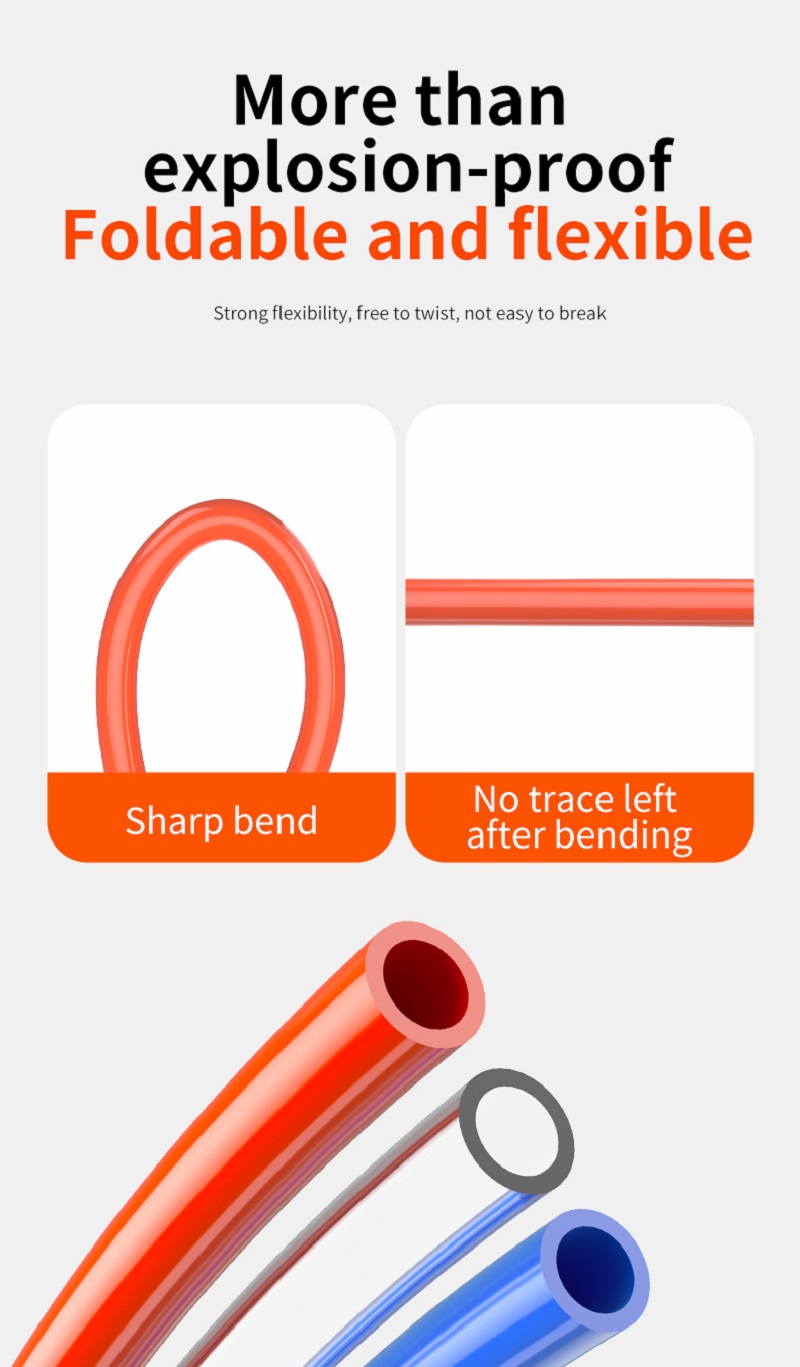

नरम, झुकने के प्रति प्रतिरोधी, झुकने के बाद तेजी से पलटाव करने में सक्षम, झुकने के दौरान रुकावट की संभावना कम, स्वचालन प्रणालियों के लिए विशेषीकृत, जाम किए बिना उपकरण रूटिंग
सामग्री सूत्र और अनुप्रयोग के आधार पर, पीयू पाइप की कठोरता आमतौर पर 60A और 95A के बीच होती है। 60एपु ट्यूबनरम और मोड़ने में आसान है, उन दृश्यों के लिए उपयुक्त है जिनमें बार-बार हिलने-डुलने की आवश्यकता होती है; 95A PU ट्यूब कठिन है और उन स्थितियों के लिए उपयुक्त है जिनमें उच्च दबाव या दीर्घकालिक निर्धारण की आवश्यकता होती है। चुनते समय, वास्तविक जरूरतों के अनुसार लचीलेपन और कठोरता को संतुलित करना आवश्यक है।
①. सामग्री अनुपात: पॉलीयुरेथेन में नरम और कठोर खंडों का अनुपात सीधे कठोरता को प्रभावित करता है, और अनुपात को समायोजित करने से पाइप की विशेषताएं बदल सकती हैं।
②. योजक: कुछ फिलर्स या प्लास्टिसाइज़र जोड़ने से कठोरता में काफी बदलाव आ सकता है, जैसे सिलिका मिलाने से कठोरता बढ़ सकती है।
③. उत्पादन प्रक्रिया: एक्सट्रूज़न तापमान और शीतलन दर जैसे प्रक्रिया पैरामीटर भी अंतिम कठोरता पर सूक्ष्म प्रभाव डाल सकते हैं।
·गतिशील अनुप्रयोग: बार-बार झुकने वाले परिदृश्यों (जैसे यांत्रिक बांह गैस आपूर्ति) में, थकान से बचने के लिए 60A से 75A तक की नली चुनने की सिफारिश की जाती है।
·उच्च दबाव वाला वातावरण: संपीड़न शक्ति सुनिश्चित करने के लिए उच्च दबाव वाले तरल पदार्थ का परिवहन करते समय 85A या उससे ऊपर के कठोर पाइप का उपयोग करने की सिफारिश की जाती है।
पहनने के प्रतिरोध की आवश्यकताएं: ऐसी स्थितियों में जहां जमीन पर खिंचाव या घर्षण होता है, लगभग 80A की संतुलित कठोरता अधिक आदर्श होती है।
①. कठोरता की जाँच करें और 85-95A की पहचान करें। गर्मियों में, 98A की कठोरता उच्च तापमान पर आसानी से नरम नहीं होती है; 95ए सर्दियों में कठोरता, ठंडी सर्दियों में आसानी से कठोर नहीं होता। बहुत नरम स्वभाव से गुस्सा आना आसान है; बहुत कठोर और टूटने का खतरा
②. ट्यूब की दीवार को बिना किसी बुलबुले के समान रूप से पिंच करें। यदि चुटकी बजाने पर कोई खोखला या अवतल बाल हो तो इसे दोषपूर्ण माना जाता है
③. लोच की जाँच करें. 90 डिग्री झुकने के बाद यह कुछ ही सेकंड में पलट जाएगा। यदि रिबाउंड धीमा है और सिलवटें बची हुई हैं, तो उनका उपयोग नहीं किया जाना चाहिए
④. आंतरिक व्यास की जाँच करें और उपकरण के दबाव के अनुसार संबंधित विशिष्टताओं का चयन करें। यदि आंतरिक व्यास सही नहीं है, तो इसका प्रभाव बिजली पर पड़ेगा
कंप्रेसर से संपीड़ित हवा उच्च तापमान वाली होती है। अल्पकालिक उपयोग ठीक है, लेकिन लंबे समय तक उपयोग से ट्यूब में सूजन या फटने का कारण बन सकता है। इसे एयर टैंक, कूलर और एयर फिल्टर के साथ उपयोग करने की अनुशंसा की जाती है।
कार्यशालाओं में, पीयू ट्यूबों को अक्सर कुंडलित किया जाता है, खींचा जाता है, और संक्षारक तरल पदार्थों के संपर्क में आ सकते हैं। ये कारक ट्यूब की सतह को नुकसान पहुंचा सकते हैं, उम्र बढ़ने में तेजी ला सकते हैं और सेवा जीवन को छोटा कर सकते हैं। ट्यूबों को समय पर बदलें या ओएलके उच्च दबाव वाली ब्रेडेड पीयू ट्यूबों का उपयोग करें।
स्प्रे पेंटिंग में उच्च तापमान, संक्षारक पेंट और दबाव में ट्यूब को खींचना शामिल होता है, जिससे फटने का खतरा हो सकता है। ट्यूब दबाव-तापमान चार्ट का पालन करें, दबाव को सुरक्षित सीमा के भीतर रखें, और ओएलके उच्च दबाव ब्रेडेड का उपयोग करने पर विचार करेंपु ट्यूब.
सामान्य सीधे कनेक्शन, मोड़ और टीज़ सभी को जोड़ा जा सकता है
हां, वायवीय ट्यूब का रंग और उस पर निशान को अनुकूलित किया जा सकता है
