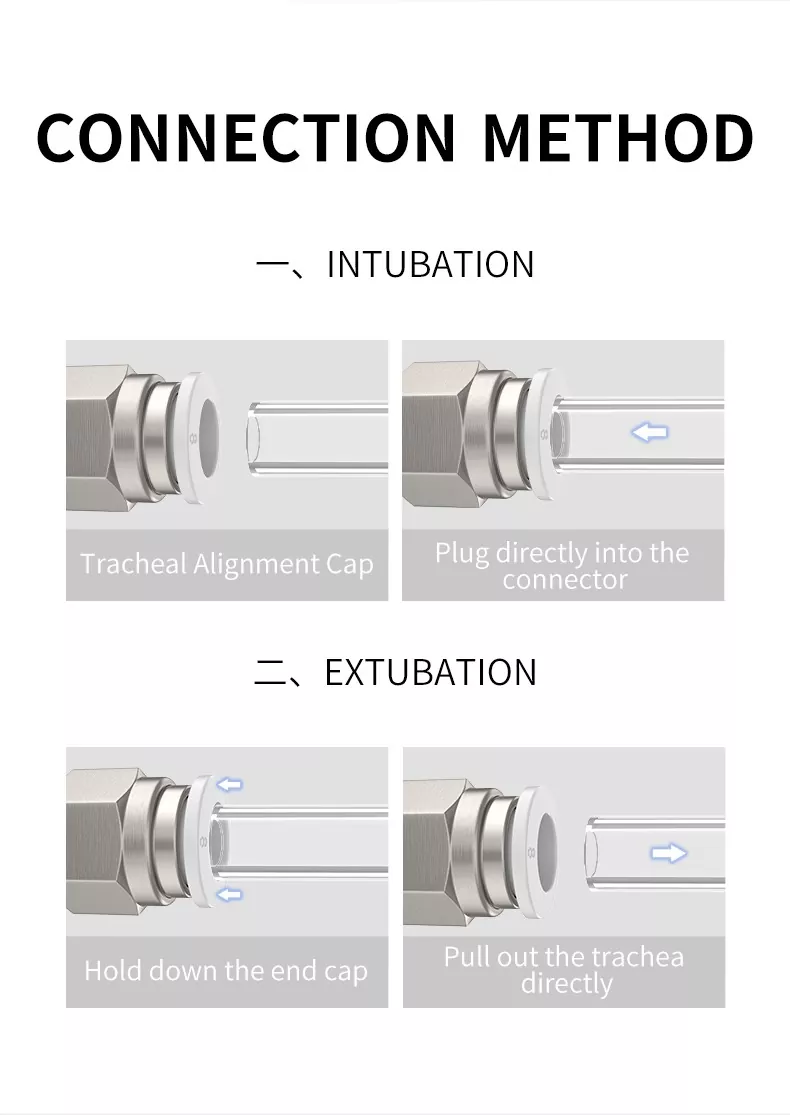

त्वरित कनेक्ट फिटिंग केवल ट्यूब को सभी तरह से धक्का देकर सुरक्षित कनेक्शन की अनुमति देता है।
ट्यूब को हटाने के लिए, पहले स्प्रिंग कोलेट को खोलने के लिए रिलीज़ आस्तीन को समान रूप से अंदर की ओर धकेलें, और फिर ट्यूब को आसानी से बाहर निकाला जा सकता है।
त्वरित कनेक्ट वायवीय ट्यूब फिटिंग का उपयोग वायवीय टाइबे सिस्टम में किया जाता है
विभिन्न प्रकार के साथ वायवीय ट्यूब फिटिंग वायवीय ट्यूब प्रणाली में सभी नेड्स को पूरा कर सकते हैं
स्थापित होने के बाद भी, ट्यूब की दिशा को स्वतंत्र रूप से बदला जा सकता है
निकेल-प्लेटेड ब्रास बॉडी संक्षारण-प्रूफ और एंटी-प्रदूषण है
सभी आर और एनपीटी थ्रेड्स गोंद का एक सीलिंग प्रभाव होता है।
सभी सीधे थ्रेड मानक ओ रिंग हैं।
1। यह पुष्टि करने के लिए कि नली का अंतिम क्रॉस-सेक्शन ऊर्ध्वाधर है, नली की बाहरी परिधि पर कोई खरोंच नहीं हैं। नली अण्डाकार नहीं है।
2। यह पुष्टि करना सुनिश्चित करें कि नली को नली अंत में डाला गया है। वहाँ पर, हवा का रिसाव है।
3। यह पुष्टि करना सुनिश्चित करें कि नली को डाला जाने के बाद नली को बाहर नहीं निकाला जाएगा।
1। ट्यूब को डिस्कनेक्ट करने से पहले, यह पुष्टि करना सुनिश्चित करें कि ट्यूब के अंदर का दबाव। 0 ’पर है।
2। रिलीज़ रिंग को समान रूप से नीचे की ओर दबाएं और ट्यूब को बाहर निकालें। यदि रिलीज़ रिंग को जगह में दबाया नहीं जाता है, तो ट्यूब को संभवतः बाहर नहीं निकाला जाता है या इसे तनावपूर्ण नहीं किया जा सकता है। ट्यूब मलबे ट्यूब फिटिंग के अंदर रह सकते हैं।
|
धागा प्रकार |
धागा |
धागा रूप |
धागा कोण (α) |
मिलान प्रकार |
मानकों |
मानक कूट |
मानक संगठन |
|
बीएसपीपी (बेलनाकार, गैर-सीलिंग) |
G |
बाह्य आंतरिक |
55 ° |
समानांतर/समानांतर |
आईएसओ 228-1 2003 |
आईएसओ |
आईएसओ - मानकीकरण के लिए अंतर्राष्ट्रीय संगठन |
|
|
बी एस पी पी |
बाह्य आंतरिक |
55 ° |
समानांतर/समानांतर |
जीबी/टी 7307 2001 |
जीबी |
थैली - चीन का मानकीकरण प्रशासन |
|
|
पीएफ |
बाह्य आंतरिक |
55 ° |
समानांतर/समानांतर |
बीएस 228-1 2003 |
बी एस |
बीएसआई - ब्रिटिश मानक संस्था |
|
|
|
|
|
|
JIS B 0202 |
वह |
जिस्क - जापानी औद्योगिक मानक समिति |
|
|
|
|
|
|
केएस बी 0221 |
केएस |
कैट - प्रौद्योगिकी और मानकों के लिए कोरियाई एजेंसी |
|
बीएसपीटी (पतला, सीलिंग) |
आरपी |
आंतरिक |
55 ° |
पतला/समानांतर |
आईएसओ 7-1 |
आईएसओ |
आईएसओ - मानकीकरण के लिए अंतर्राष्ट्रीय संगठन |
|
|
आर सी |
आंतरिक |
|
पतला/समानांतर |
जीबी/टी 7306-1987 |
जीबी |
थैली - चीन का मानकीकरण प्रशासन |
|
|
R |
बाहरी |
|
पतला/समानांतर |
बीएस 21 1985 |
बी एस |
बीएसआई - ब्रिटिश मानक संस्था |
|
|
बीएसपीटी |
बाह्य आंतरिक |
55 ° |
पतला/पतला |
JIS B 0203 |
वह |
जिस्क - जापानी औद्योगिक मानक समिति |
|
|
पोटी |
बाह्य आंतरिक |
|
पतला/पतला |
केएस बी 0222 |
केएस |
कैट - प्रौद्योगिकी और मानकों के लिए कोरियाई एजेंसी |
|
एनपीएससी (अमेरिकी आंतरिक) |
अयोग्य |
आंतरिक |
60 ° |
पतला/समानांतर |
ANSI B1.20.1-1983 |
एएनएसआई |
ANSI - अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट |
|
|
|
|
|
|
GB/T 12716-2002M |
जीबी |
थैली - चीन का मानकीकरण प्रशासन |
|
एनपीटी (अमेरिकन टेपर्ड) |
एनपीटी |
बाह्य आंतरिक |
60 ° |
पतला/पतला |
ANSI B1.20.1-1983 |
एएनएसआई |
ANSI - अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट |
|
|
|
|
|
|
GB/T 12716-2002M |
जीबी |
थैली - चीन का मानकीकरण प्रशासन |
|
मीट्रिक धागा |
M |
बाह्य आंतरिक |
60 ° |
समानांतर/समानांतर |
आईएसओ 261-1998 |
आईएसओ |
आईएसओ - मानकीकरण के लिए अंतर्राष्ट्रीय संगठन |
|
|
|
|
|
|
जीबी/टी 1193-2003 |
जीबी |
थैली - चीन का मानकीकरण प्रशासन |
