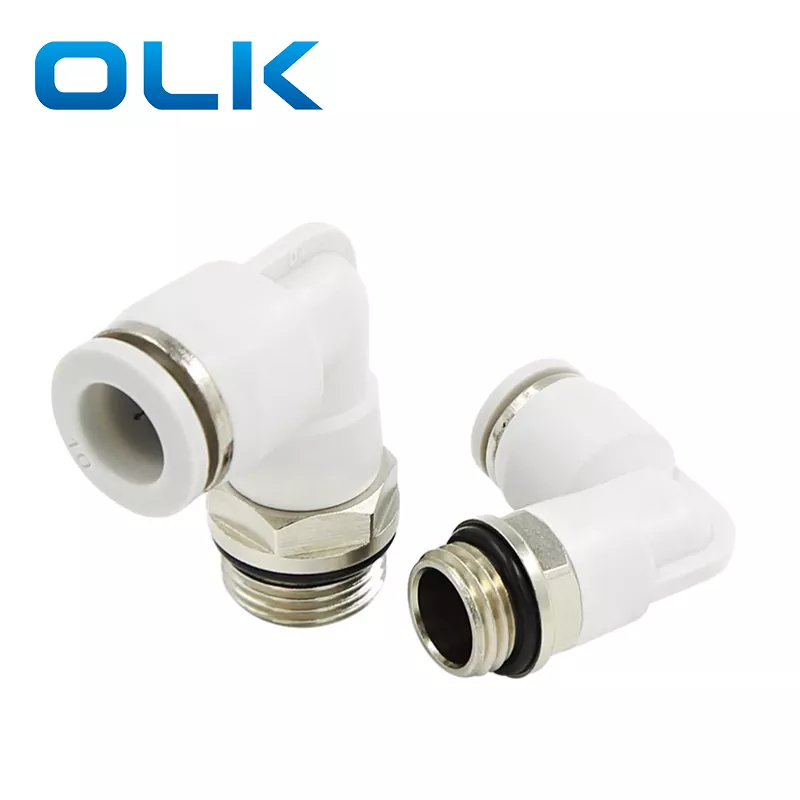

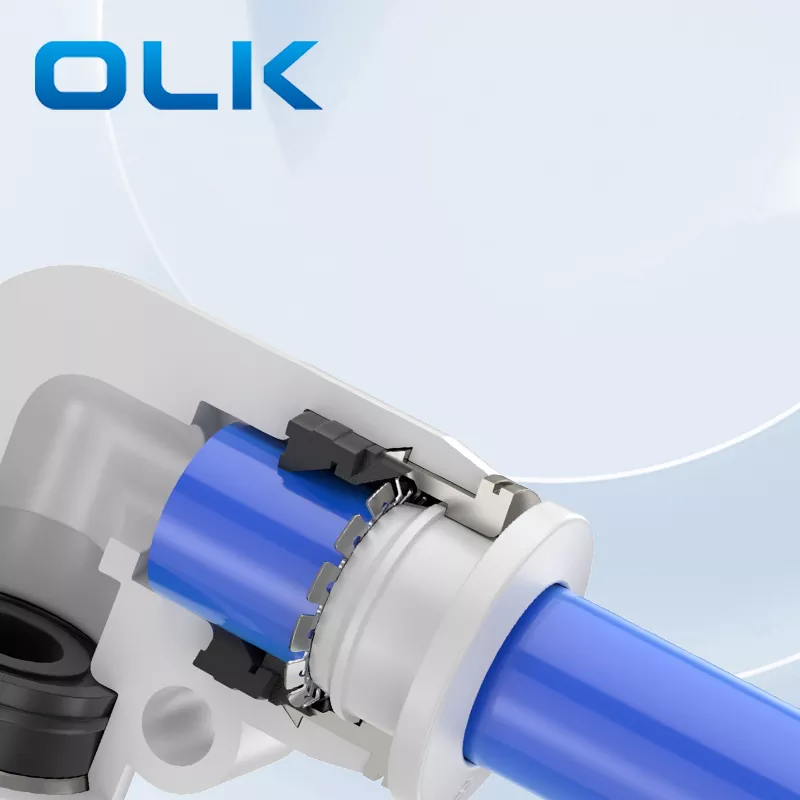

पीएल-जी पुरुष कोहनी पुश इन ट्यूब फिटिंग

कोड भेजने का आदेश

पी एल

8

--

जी01

नमूना

ट्यूब का आकार (मीट्रिक)

धागे का प्रकार (55° सीधा ट्यूब धागा)

4:4 मिमी

01:जी1/8

6:6 मिमी

02:जी1/4

8:8 मिमी

03:जी3/8

10:10 मिमी

04:जी1/2

12:12 मिमी

14:14 मिमी

16:16 मिमी

तरल पदार्थ

हवा/पानी (सशर्त)/वैक्यूम

परिचालन दाब

0-1.0 एमपीए

वैक्यूम दबाव

-100Kpa(10 Torr)

परिचालन तापमान

-10-60℃

सामग्री

नायलॉन (पीए), पॉलीयुरेथेन (पीयू)

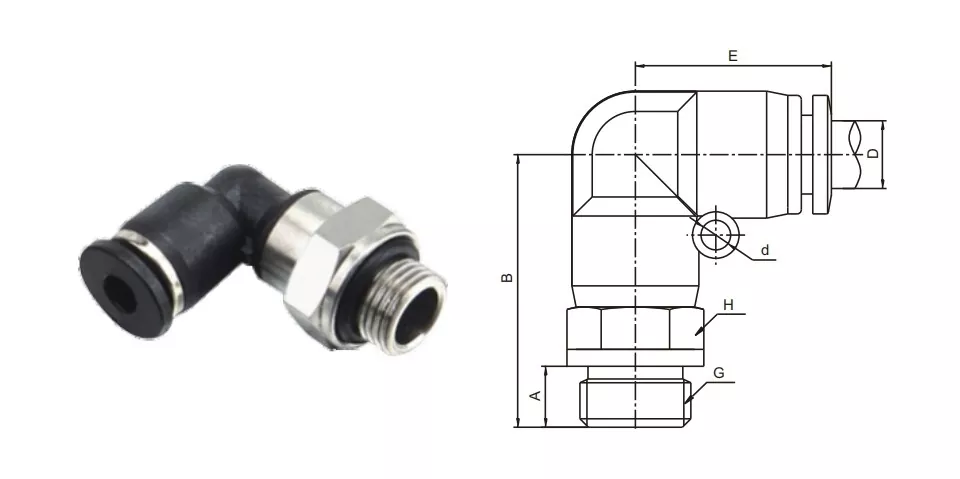

D

G

A

B

E

H

d

पीएल4-जी01

4

जी1/8

6

24

19.7

14

-

PL4-G02

जी1/4

8

25

19.7

17

-

PL6-G01

6

जी1/8

6

24

20.8

14

3.5

PL6-G02

जी1/4

8

25

20.8

17

3.5

PL6-G03

जी3/8

10

25

20.8

20

3.5

PL6-G04

जी1/2

12

25

20.8

24

3.5

PL8-G01

8

जी1/8

6

25

23.5

14

4.5

PL8-G02

जी1/4

8

25

23.5

17

4.5

PL8-G03

जी3/8

10

26

23.5

20

4.5

पीएल8-जी04

जी1/2

12

29

23.5

24

4.5

पीएल10-जी01

10

जी1/8

6

29

27.4

14

4.5

पीएल10-जी02

जी1/4

8

29

27.4

17

4.5

पीएल10-जी03

जी3/8

10

30

27.4

20

4.5

पीएल10-जी04

जी1/2

12

31

27.4

24

4.5

पीएल12-जी02

12

जी1/4

8

31

30.3

17

5

पीएल12-जी03

जी3/8

10

33

30.3

20

5

पीएल12-जी04

जी1/2

12

33

30.3

24

5

पीएल16-जी03

16

जी3/8

10

43

34

24

4

पीएल16-जी04

जी1/2

12

45

34

24

4

नाम/प्रकार

इंटरफ़ेस संरचना विवरण

पीसी कोहनी

पाइप का जोड़ 90° के कोण पर मुड़ा हुआ है, और दूसरा सिरा आंतरिक रूप से पिरोया गया है

पीएल कोहनी

एक सिरा डाला जाता है और दूसरे सिरे पर 90° का बाहरी धागा होता है

पीवी कोहनी

दोनों सिरे 90° मोड़ के साथ ट्यूब इंसर्शन प्रकार के हैं
