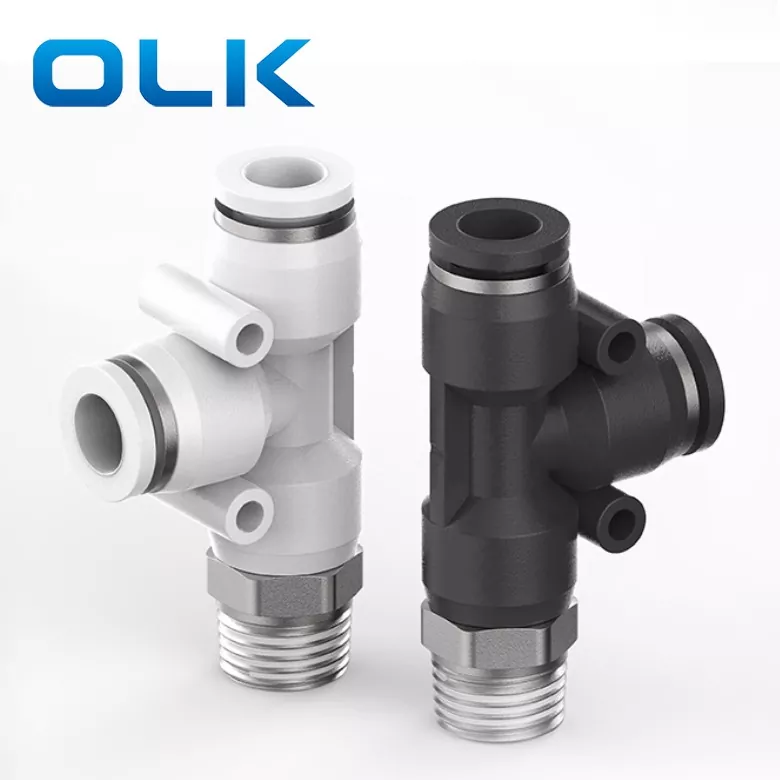

पीडी रन टी पुश इन ट्यूब फिटिंग

कोड भेजने का आदेश

पी.डी.

8

--

01

नमूना

ट्यूब का आकार (मीट्रिक)

धागे का प्रकार (55° सीधा ट्यूब धागा)

पीडी श्रृंखला फिटिंग

4:4 मिमी

01:जी1/8

6:6 मिमी

02:जी1/4

8:8 मिमी

03:जी3/8

10:10 मिमी

04:जी1/2

12:12 मिमी

14:14 मिमी

16:16 मिमी

तरल पदार्थ

हवा/पानी (सशर्त)/वैक्यूम

परिचालन दाब

0-1.0 एमपीए

वैक्यूम दबाव

-100Kpa(10 Torr)

परिचालन तापमान

-10-60℃

सामग्री

नायलॉन (पीए), पॉलीयुरेथेन (पीयू)

इंच ट्यूब फिटिंग

मीट्रिक ट्यूब फिटिंग

φD

R

A

B

E

H

φd

पीडी5/32-एम5

पीडी4-एम5

4

एम5

4.5

44

18.4

10

/

पीडी5/32-01

पीडी4-01

4

आर1/8

7

44

18.4

10

/

पीडी5/32-02

पीडी4-02

4

आर1/4

9

47.5

18.4

14

/

पीडी1/4-एम5

पीडी6-एम5

6

एम5

4.5

47

20.8

12

3.5

पीडी1/4-01

पीडी6-01

6

आर1/8

7

48.5

20.8

12

3.5

पीडी1/4-02

पीडी6-02

6

आर1/4

9

51

20.8

14

3.5

पीडी1/4-03

पीडी6-03

6

आर3/8

10

51.5

20.8

17

3.5

पीडी1/4-04

पीडी6-04

6

आर1/2

11

54

20.8

21

3.5

पीडी5/16-01

पीडी8-01

8

आर1/8

8

54

22.8

14

4.5

पीडी5/16-02

पीडी8-02

8

आर1/4

10

55.5

22.8

14

4.5

पीडी5/16-03

पीडी8-03

8

आर3/8

10

57

22.8

17

4.5

पीडी5/16-04

पीडी8-04

8

आर1/2

11

58

22.8

21

4.5

पीडी3/8-01

पीडी10-01

10

आर1/8

8

64.2

38.3

17

4.5

पीडी3/8-02

पीडी10-02

10

आर1/4

10

67

38.3

17

4.5

पीडी3/8-03

पीडी10-03

10

आर3/8

10

66

28.3

17

4.5

पीडी3/8-04

पीडी10-04

10

आर1/2

11

67

28.3

21

4.5

पीडी1/2-01

पीडी12-01

12

आर1/8

8

67

29.6

19

5

पीडी1/2-02

पीडी12-02

12

आर1/4

10

68.8

29.6

19

5

पीडी1/2-03

पीडी12-03

12

आर3/8

10

68.8

29.6

19

5

पीडी1/2-04

पीडी12-04

12

आर1/2

11

70

29.6

21

5

पीडी14-03

16

आर3/8

12

35

24

4

पीडी14-04

16

आर1/2

15

85

35

24

4

नाम/प्रकार

इंटरफ़ेस संरचना विवरण

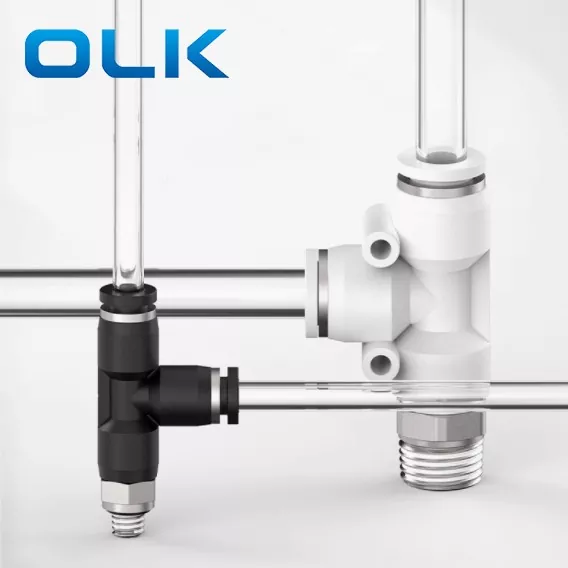

रन टी (पीडी)

मुख्य वायुप्रवाह सीधा है, और शाखाएँ लंबवत रूप से बाहर की ओर निकली हुई हैं

शाखा टी(पीबी)

दो इंटरफ़ेस समकोण पर जुड़े हुए हैं, एक "टी" की शाखा पर

बराबर निशाना

एक ही आकार के तीन पोर्ट
