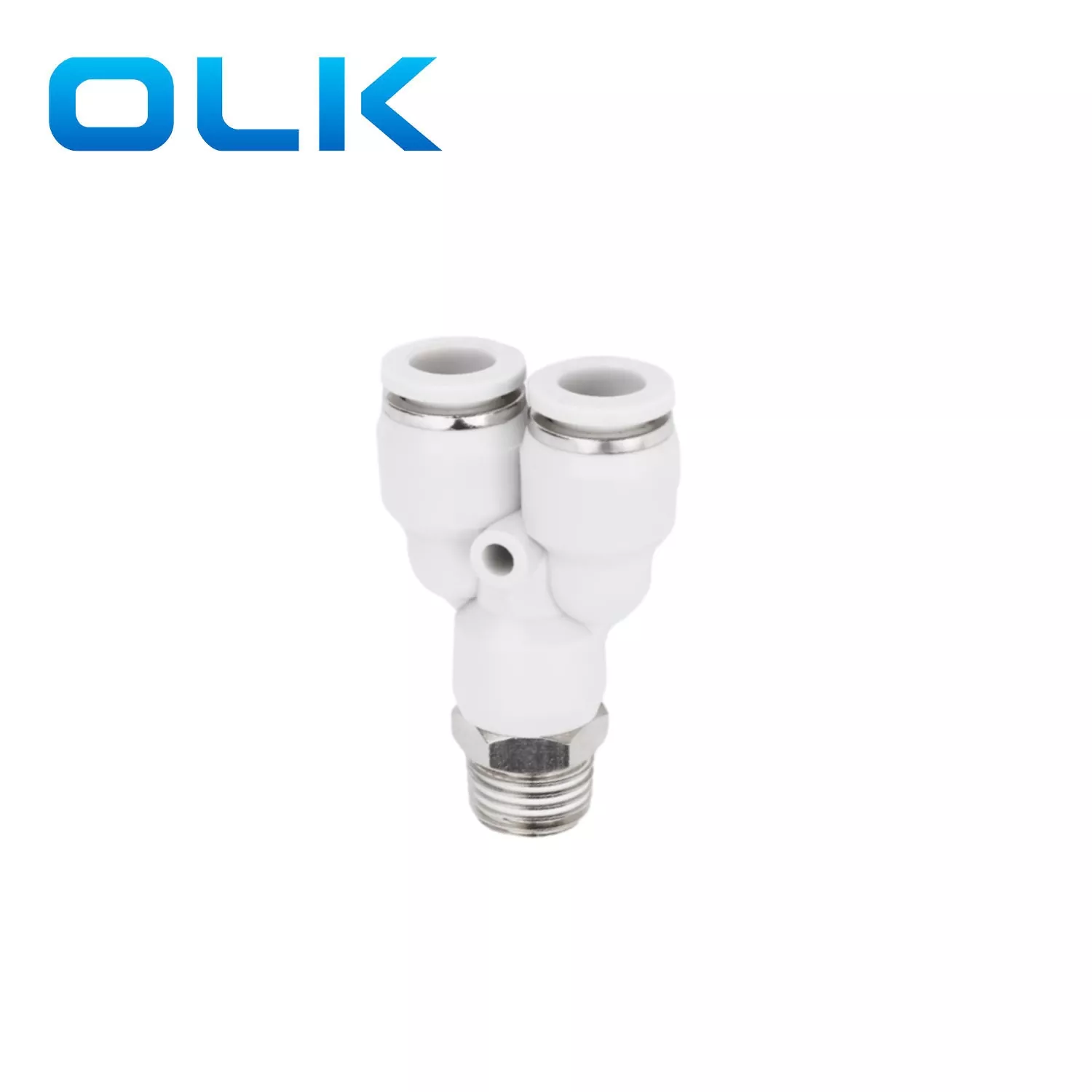

पीएक्स वाई टाइप पुश-इन ट्यूब फिटिंग पुश-टू-कनेक्ट डिज़ाइन है। और मुख्य वायु पथ रास्ता सीधे जुड़ा हुआ है। आमतौर पर वायवीय प्रणालियों में गैस पृथक्करण या सहायक पाइपलाइनों के लिए उपयोग किया जाता है।
तांबे से बना पीएक्स और आसान जंग नहीं।
|
कोड भेजने का आदेश |
|||
|
पिक्सल |
8 |
- |
01 |
|
नमूना |
ट्यूब आकार (मीट्रिक) |
|
धागा प्रकार (55 ° सीधे ट्यूब धागा) |
|
पीएक्स श्रृंखला फिटिंग |
4: 4 मिमी |
|
01: जी 1/8 |
|
|
6: 6 मिमी |
|
02: जी 1/4 |
|
|
8: 8 मिमी |
|
03: जी 3/8 |
|
|
10: 10 मिमी |
|
04: G1/2 |
|
|
12: 12 मिमी |
|
|
|
|
14: 14 मिमी |
|
|
|
|
16: 16 मिमी |
|
|
Px y प्रकार पुश-इन ट्यूब फिटिंग
|
तरल पदार्थ |
हवा/पानी (सशर्त)/वैक्यूम |
|
परिचालन दाब |
0-1.0MPA |
|
वैक्यूम दबाव |
-100kpa (10 टॉर) |
|
परिचालन तापमान |
-10-60 ℃ |
|
सामग्री |
नायलॉन (पीए), पॉलीयुरेथेन (पीयू) |
|
इंच ट्यूब फिटिंग |
मीट्रिक ट्यूब फिटिंग |

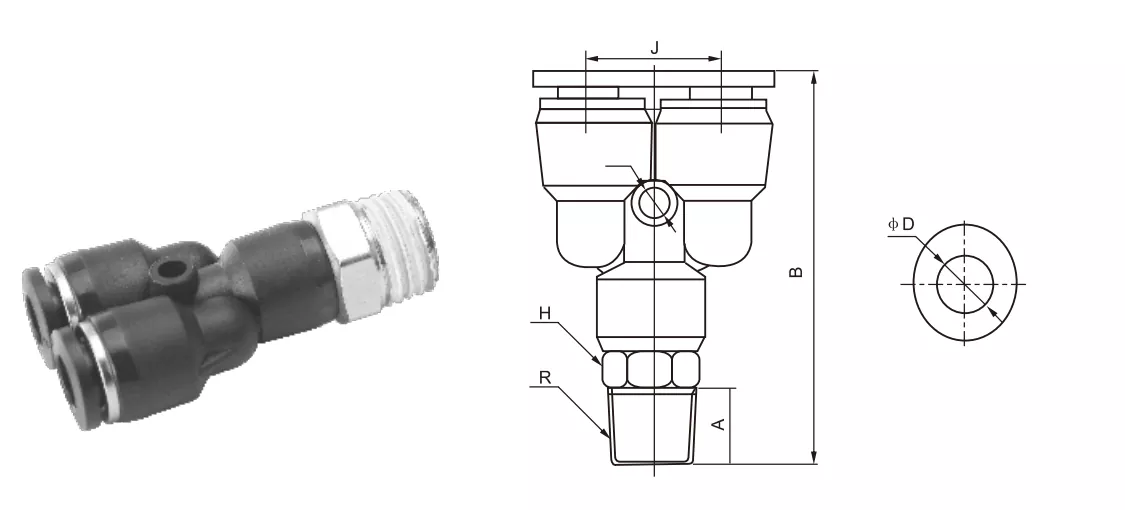

φd |
R |
A |
B |
E |
J |
φd |
|
पीएक्स 5/32-एम 5 |
PX4-M5 |
4 |
एम 5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
पीएक्स 5/32-01 |
पीएक्स 4-01 |
4 |
आर 1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
पीएक्स 5/32-02 |
पीएक्स 4-02 |
4 |
आर 1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
पीएक्स 1/4-एम 5 |
PX6-M5 |
6 |
एम 5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
पीएक्स 1/4-01 |
Px6-01 |
6 |
आर 1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
पीएक्स 1/4-02 |
पीएक्स 6-02 |
6 |
आर 1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
पीएक्स 1/4-03 |
पीएक्स 6-03 |
6 |
आर 3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
पीएक्स 1/4-04 |
PX6-04 |
6 |
आर 1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
आर 1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
आर 1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
आर 3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
आर 1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
पीएक्स 3/8-01 |
Px10-01 |
10 |
आर 1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
पीएक्स 3/8-02 |
PX10-02 |
10 |
आर 1/4 |
10 |
58 |
17 |
19 |
4 |
|
पीएक्स 3/8-03 |
PX10-03 |
10 |
आर 3/8 |
10 |
58 |
17 |
19 |
4 |
|
पीएक्स 3/8-04 |
PX10-04 |
10 |
आर 1/2 |
11 |
59 |
21 |
19 |
4 |
|
पीएक्स 1/2-01 |
PX12-01 |
12 |
आर 1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
पीएक्स 1/2-02 |
PX12-02 |
12 |
आर 1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
पीएक्स 1/2-03 |
PX12-03 |
12 |
आर 3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
पीएक्स 1/2-04 |
PX12-04 |
12 |
आर 1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
आर 3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
आर 1/2 |
12 |
|
|
|
|
|

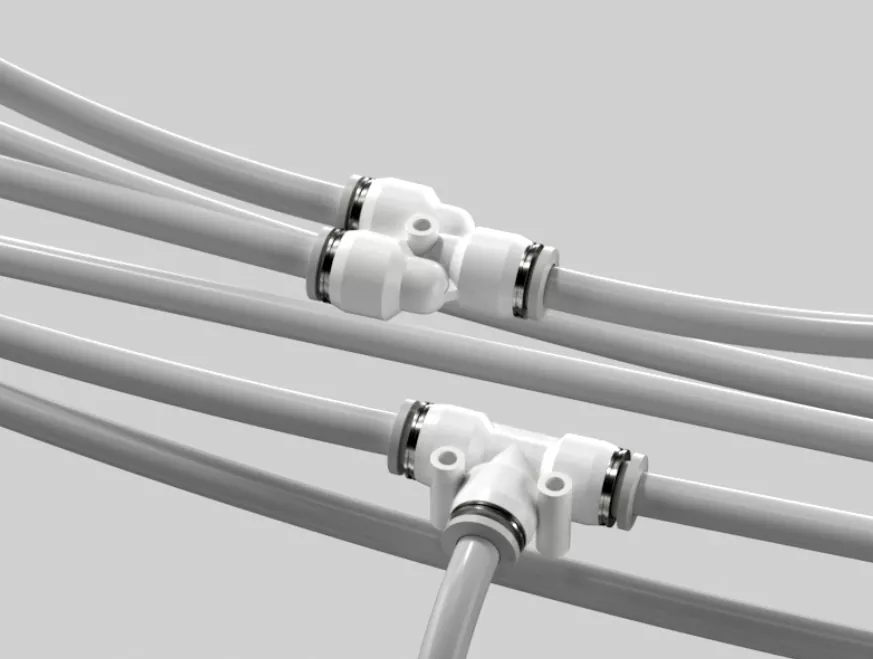

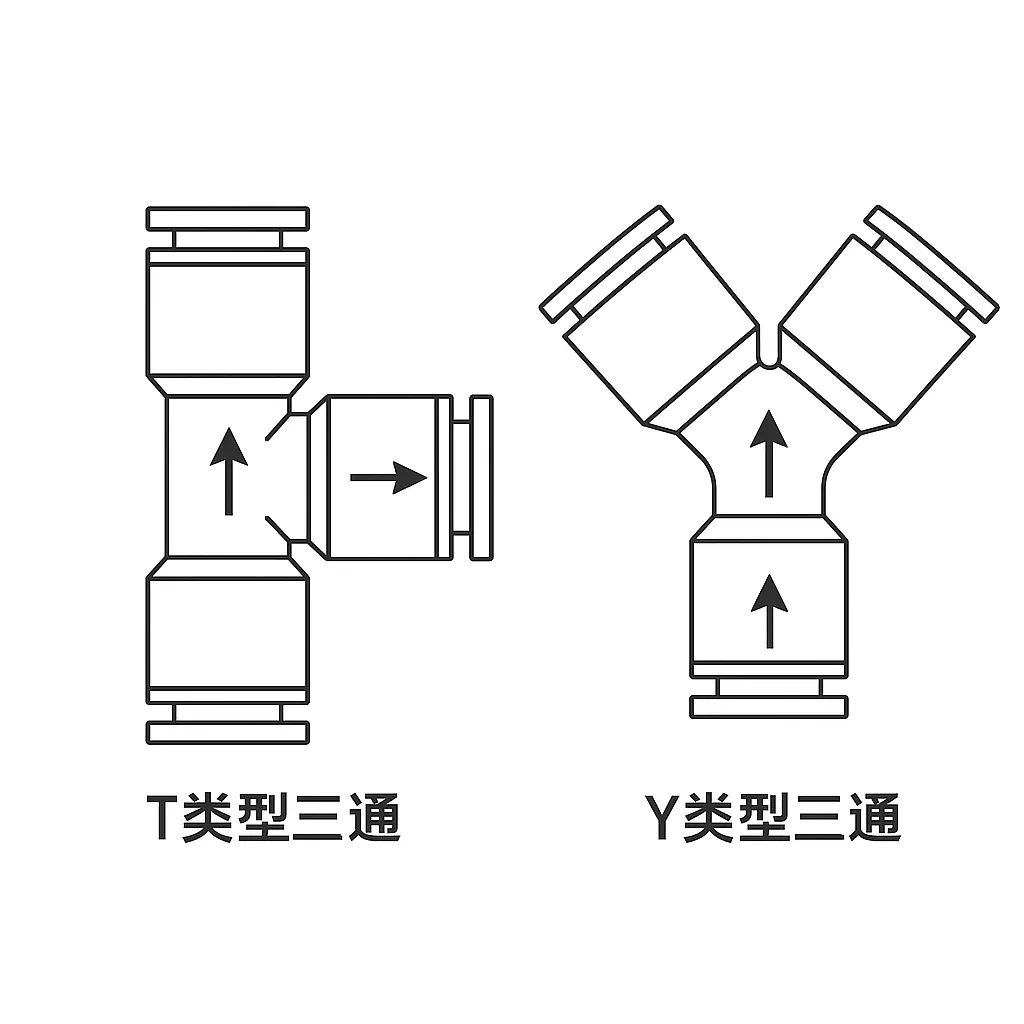

टी और वाई-आकार के पुश-इन ट्यूब फिटिंग के बीच समानताएं और अंतर: |
|
|
टी फिटिंग (पीबी, पीडी) |
The3 वे वायवीय फिटिंग "टी" संरचना की तरह और 90 ° कोण पर प्रतिच्छेद |
|
वाई फिटिंग (पीएक्स) |
The3 रास्ता "y" संरचना और समथम प्रवाह दिशा की तरह फिटिंग, अधिक उपयुक्त फॉरेयर फ्लो |
|
टी-शेपडपेन्यूमैटिक फिटिंग की तुलना में, वाई-शेप्डेयर कनेक्टर फिटिंगफ्लो चिकनी है और इसका प्रतिरोध कम है |
|
टी प्रकार वायवीय फिटिंग की तुलना में वाई प्रकार एयर फिटिंग की विशेषताएं क्या हैं?
टी-आकार के वायवीय फिटिंग की तुलना में, वाई-आकार का वायु कनेक्टर फिटिंग प्रवाह चिकना है और कम प्रतिरोध है
पीएक्स वाई प्रकार पुश-इन ट्यूब फिटिंग ऑपरेटिंग दबाव क्या है?
पीएक्स वायवीय फिटिंग ऑपरेटिंग दबाव 0-1.0MPA है।
