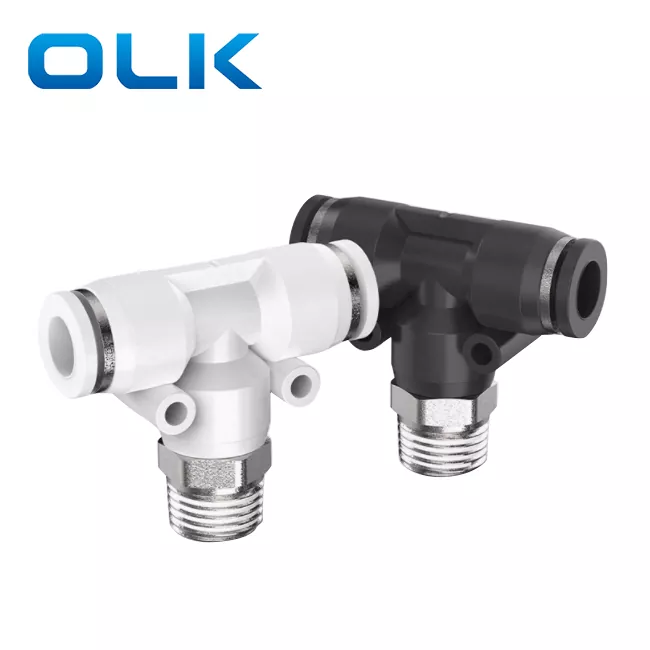

पीबी ब्रांच टी पुश इन ट्यूब फिटिंग

कोड भेजने का आदेश

पंजाब

8

--

01

नमूना

ट्यूब का आकार (मीट्रिक)

धागे का प्रकार (55° सीधा ट्यूब धागा)

पीबी श्रृंखला फिटिंग

4:4 मिमी

01:जी1/8

6:6 मिमी

02:जी1/4

8:8 मिमी

03:जी3/8

10:10 मिमी

04:जी1/2

12:12 मिमी

14:14 मिमी

16:16 मिमी

तरल पदार्थ

हवा/पानी (सशर्त)/वैक्यूम

परिचालन दाब

0-1.0 एमपीए

वैक्यूम दबाव

-100Kpa(10 Torr)

परिचालन तापमान

-10-60℃

सामग्री

नायलॉन (पीए), पॉलीयुरेथेन (पीयू)

इंच ट्यूब फिटिंग

मेट्री ट्यूब फिटिंग

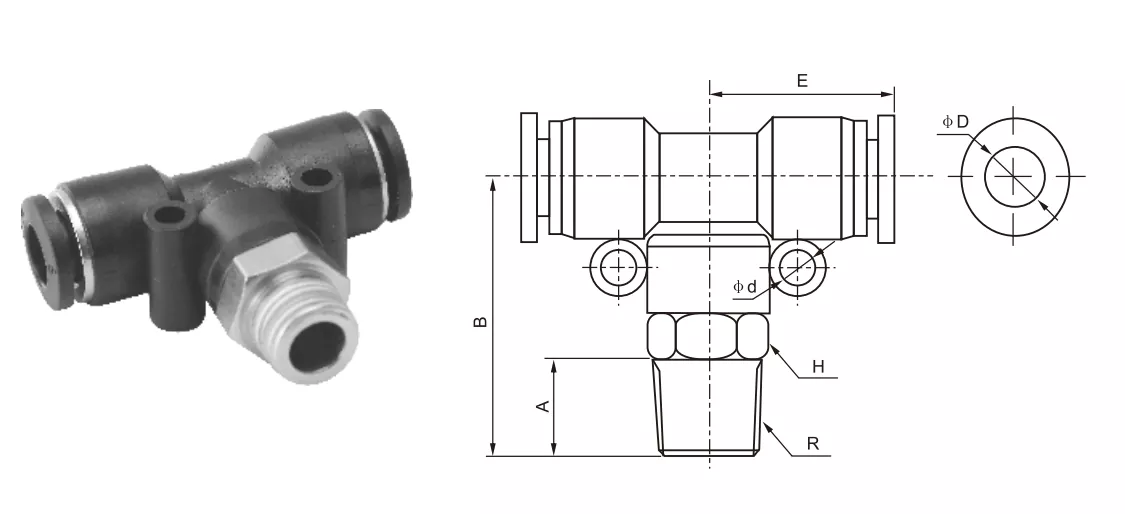

φD

R

A

B

E

एच 2

φd

पीबी5/32-एम5

पीबी4-एम5

4

एम5

4.5

25.4

18.6

10

/

पीबी5/32-01

पीबी4-01

4

आर1/8

7

25.4

18.6

10

/

पीबी5/32-02

पीबी4-02

4

आर1/4

9

27.8

18.6

14

/

पीबी1/4-एम5

पीबी6-एम5

6

एम5

4.5

26.8

20.8

12

3.5

पीबी1/4-01

पीबी6-01

6

आर1/8

6.5

37.6

20.8

12

3.5

पीबी1/4-02

पीबी6-02

6

आर1/4

9

30

20.8

14

3.5

पीबी1/4-03

पीबी6-03

6

आर3/8

10

30.6

20.8

17

3.5

पीबी1/4-04

पीबी6-04

6

आर1/2

10

32.5

20.8

21

3.5

पीबी5/16-01

पीबी8-01

8

आर1/8

8

31.5

22.9

14

4.5

पीबी5/16-02

पीबी8-02

8

आर1/4

10

33

22.9

14

4.5

पीबी5/16-03

पीबी8-03

8

आर3/8

10

33.6

22.9

17

4.5

पीबी5/16-04

पीबी8-04

8

आर1/2

11

35

22.9

21

4.5

पीबी3/8-01

पीबी10-01

10

आर1/8

8

37

27.8

17

4

पीबी3/8-02

पीबी10-02

10

आर1/4

10

38

27.8

17

4

पीबी3/8-03

पीबी10-03

10

आर3/8

10

38

27.8

17

4.5

पीबी3/8-04

पीबी10-04

10

आर1/2

11

39

27.8

21

4.5

पीबी1/2-01

पीबी12-01

12

आर1/8

8

37.5

29.5

19

5

पीबी1/2-02

पीबी12-02

12

आर1/4

10

40

29.5

19

5

पीबी1/2-03

पीबी12-03

12

आर3/8

10

40

29.5

19

5

पीबी1/2-04

पीबी12-04

12

आर1/2

11

41

29.5

21

5

पीबी14-03

16

आर3/8

11

46.3

34.5

24

4

पीबी14-04

16

आर1/2

12

47.3

34.5

27

4

नाम/प्रकार

इंटरफ़ेस संरचना विवरण

रन टी (पीडी)

मुख्य वायुप्रवाह सीधा है, और शाखाएँ लंबवत रूप से बाहर की ओर निकली हुई हैं

शाखा टी(पीबी)

दो इंटरफ़ेस समकोण पर जुड़े हुए हैं, एक "टी" की शाखा पर

बराबर निशाना

एक ही आकार के तीन पोर्ट
