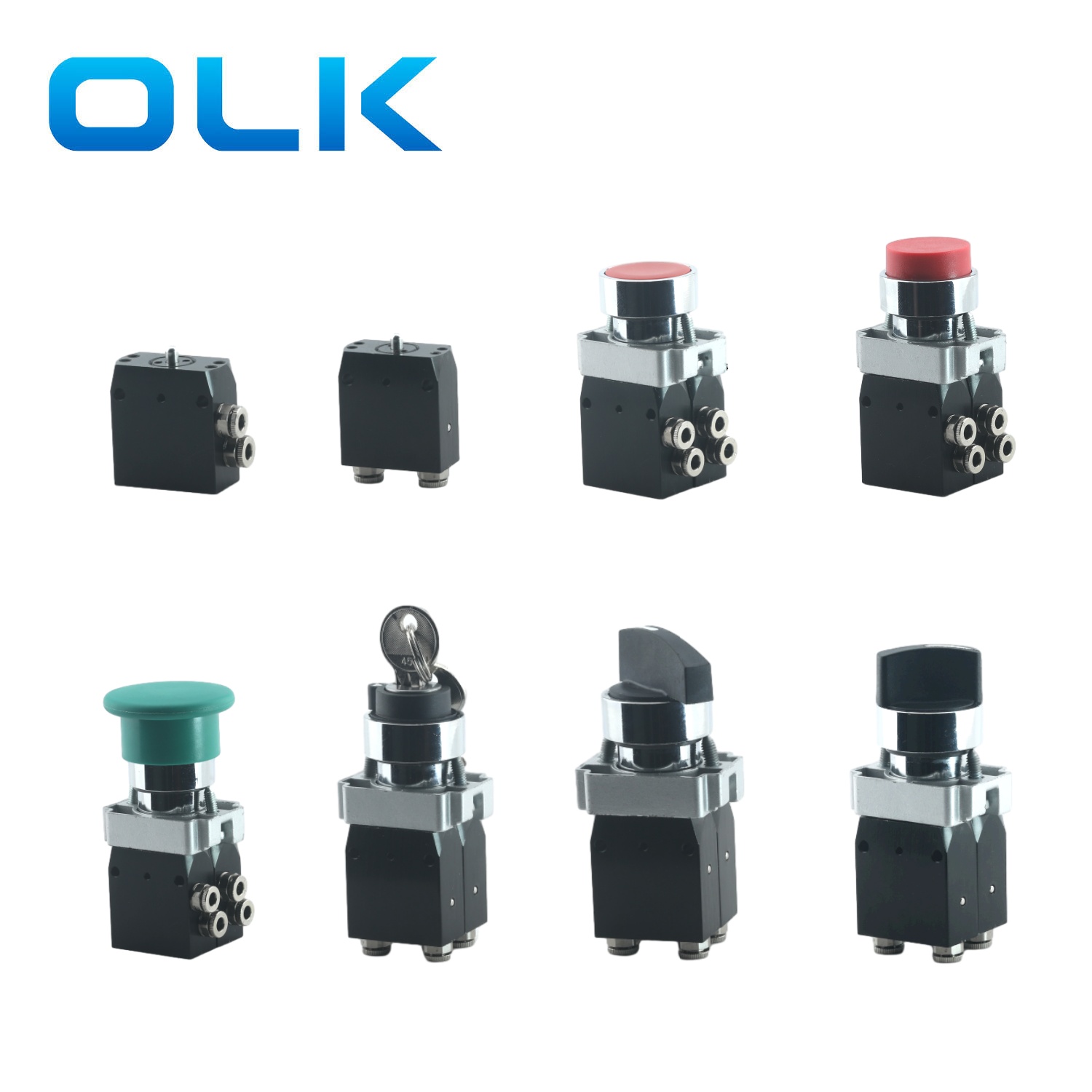

Ouleikai (OLK) 104 श्रृंखला माइक्रो पुश बटन वाल्व एक कॉम्पैक्ट 3/2 वायवीय यांत्रिक वाल्व है जिसे सटीक और दक्षता के लिए डिज़ाइन किया गया है। यह अक्सर यह पता लगाने के लिए उपयोग किया जाता है कि क्या कुछ चल रहा है, जैसे कि एक दरवाजा या खिड़की खोलना और बंद करना, या एक मशीन के अंदर जाने वाले भागों को समझना। 3-वे और 2-वे वाल्व NO या NC संस्करणों में उपलब्ध हैं। विभिन्न बटन स्विच के साथ M104 वाल्व को चुन सकते हैं।
इसका हल्का एल्यूमीनियम मिश्र धातु शरीर एक चिकना, आधुनिक डिजाइन बनाए रखते हुए स्थायित्व सुनिश्चित करता है।

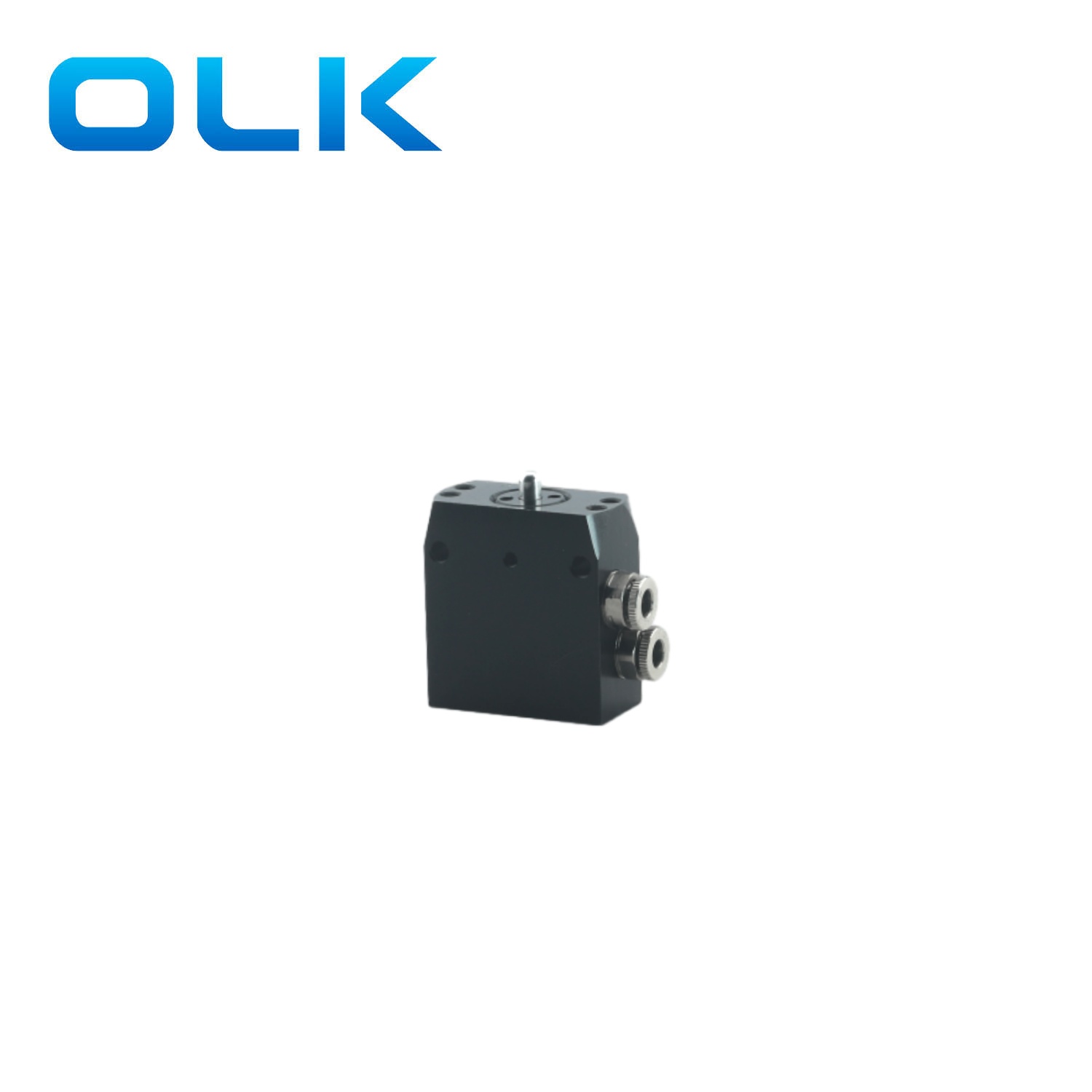

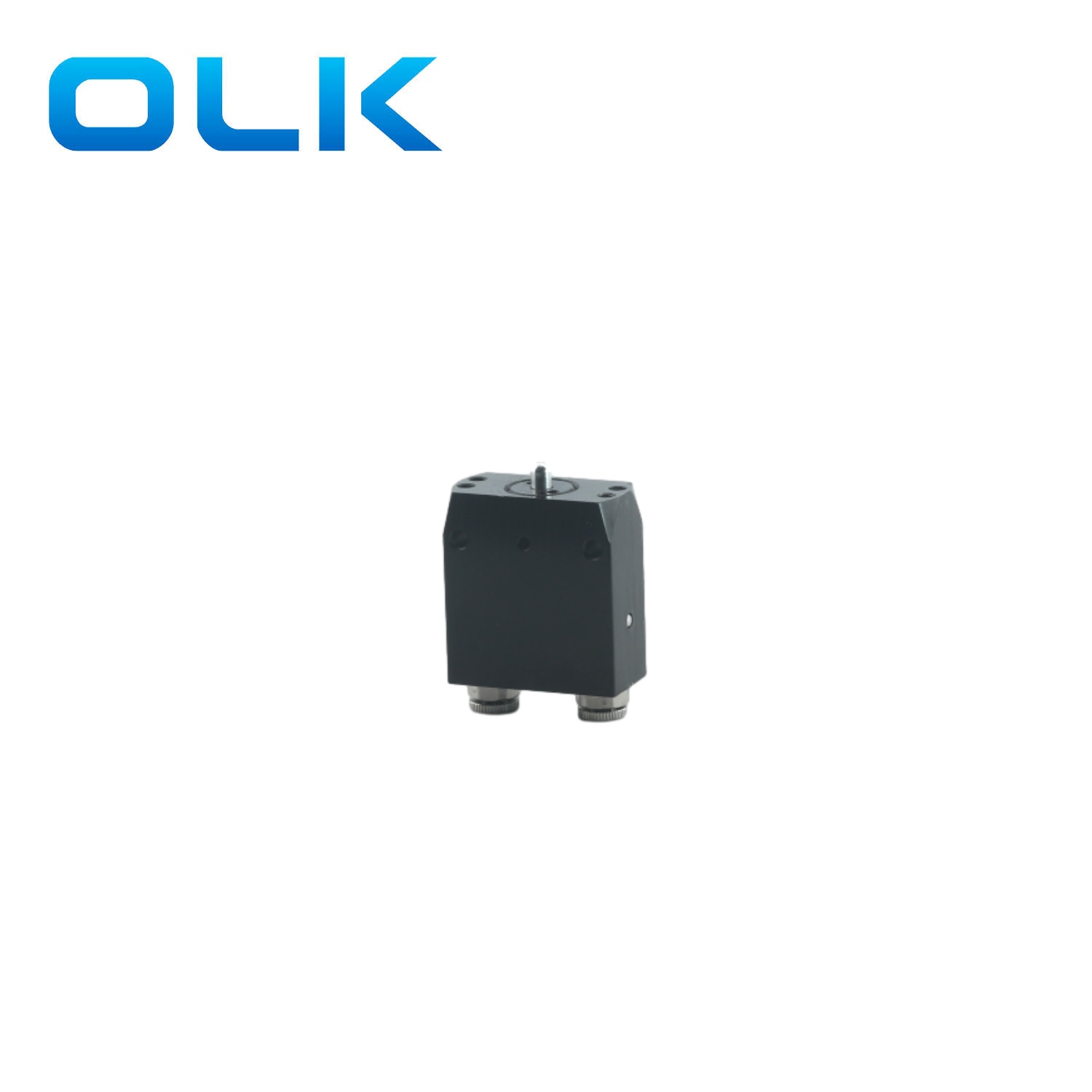

3 वे 104 श्रृंखला माइक्रो पुश बटन वाल्व दो कॉन्फ़िगरेशन में उपलब्ध है: साइड पोर्ट और बॉटम पोर्ट, विभिन्न अनुप्रयोगों के अनुरूप लचीले इंस्टॉलेशन विकल्पों की पेशकश।
अतिरिक्त सुविधा के लिए, अंतर्निहित पुश-टू-कनेक्ट फिटिंग त्वरित और परेशानी मुक्त ट्यूबिंग कनेक्शन के लिए अनुमति देता है, अतिरिक्त एडेप्टर या फिटिंग की आवश्यकता को समाप्त करता है। 104 श्रृंखला यांत्रिक वाल्व के साथ एक सहज और कुशल वायवीय समाधान का अनुभव करें!

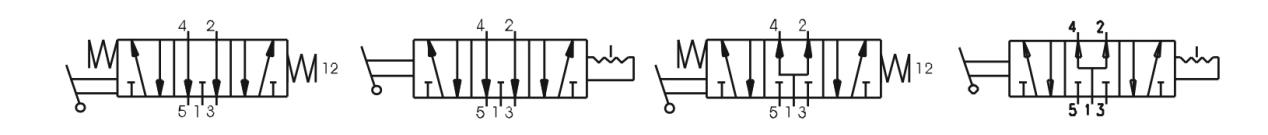

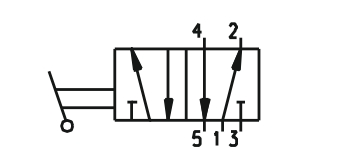

श्रृंखला M104 प्रतीक:
|
कोड भेजने का आदेश |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
नमूना: |
बंदरगाहों की संख्या |
एक्ट्यूएटर प्रकार |
बटन का रंग |
बंदरगाह प्रकार |
समारोह |
|||||
|
104 श्रृंखला माइक्रो वाल्व |
22: 2 स्थिति 2 रास्ता |
रिक्त: बुनियादी प्रकार |
1: लाल |
L: साइड पोर्ट |
वर्ष |
|||||
|
32: 2 स्थिति 3 रास्ता |
623: फ्लैट बटन प्रकार |
2: काला |
P: नीचे बंदरगाह |
सी: नेकां |
||||||
|
623: उत्तल बटन प्रकार |
3: हरा |
|||||||||
|
625: मशरूम बटन प्रकार |
4: पीला |
|||||||||
|
627: लॉन्ग आर्म स्विच |
||||||||||
|
628: कुंजी स्विच प्रकार |
||||||||||
|
630: शॉर्ट आर्म स्विच |
||||||||||
| कोड भेजने का आदेश | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| नमूना: | बंदरगाहों की संख्या | एक्ट्यूएटर प्रकार | बटन का रंग | बंदरगाह प्रकार | ||||
| 104 श्रृंखला माइक्रो वाल्व | 52: 2 स्थिति 5वे | रिक्त: बुनियादी प्रकार | 1: लाल | L: साइड पोर्ट | ||||
| 622: फ्लैट बटन प्रकार | 2: काला | P: नीचे बंदरगाह | ||||||
| 623: उत्तल बटन प्रकार | 3: हरा | |||||||
| 625: मशरूम बटन प्रकार | 4: पीला | |||||||
| 627: लॉन्ग आर्म स्विच | ||||||||
| 628: कुंजी स्विच प्रकार | ||||||||
| 630: शॉर्ट आर्म स्विच | ||||||||
| कोड भेजने का आदेश | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| नमूना: | बंदरगाहों की संख्या | प्रकार | एक्ट्यूएटर प्रकार | बंदरगाह प्रकार | ||||||
| 104 श्रृंखला माइक्रो वाल्व | 53: 3 स्थिति 5 रास्ता | 32: निकास केंद्र | 627: लॉन्ग आर्म स्विच | 0: तीन-स्थिति क्षणिक | L: साइड पोर्ट | |||||
| 33: दबाव केंद्र | 628: कुंजी स्विच प्रकार | 1: तीन-स्थिति ने स्विच को बनाए रखा | P: नीचे बंदरगाह | |||||||
| 630: शॉर्ट आर्म स्विच | ||||||||||
श्रृंखला 104 माइक्रो पुश बटन वाल्व सामान्य पैरामीटर
|
कार्य माध्यम |
हवा (40μm से अधिक एक फ़िल्टर के माध्यम से फ़िल्टर किया गया) |
|
समारोह |
नहीं, नेकां |
|
प्रभावी छिद्र |
Φ2.5 |
|
योजक |
कनेक्टर में 4 मिमी धक्का |
|
बंदरगाह व्यास |
जी 1/8 |
|
पदों की संख्या |
2/2 रास्ता या 3/2 रास्ता |
|
मानक प्रवाह दर एनएल/मिनट |
90nl/min |
|
अधिकतम कार्य -दबाव |
10 बार |
|
काम करने वाला तापमान ° C |
-5 -570 ℃ |
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|
M104 वाल्व - बटन प्रकार के लिए ऑर्डर सारांश |
||
|

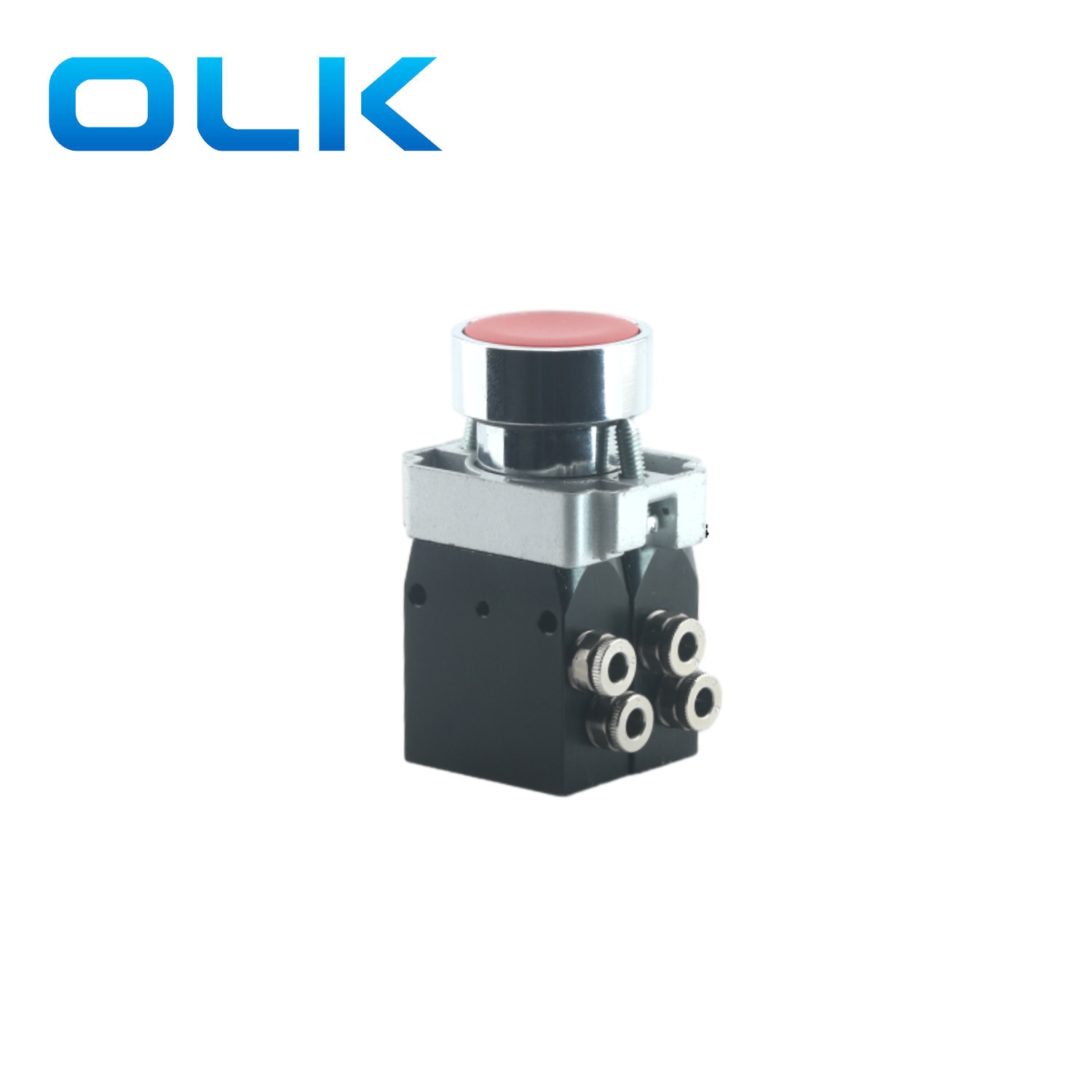

622: फ्लैट बटन प्रकार |
M104। 622। 1 |
1: लाल |
|
M104। 622। 2 |
2: काला |
|
|
M104। 622। 3 |
3: हरा |
|
|
M104। 622। 4 |
4.yellow |
|
|

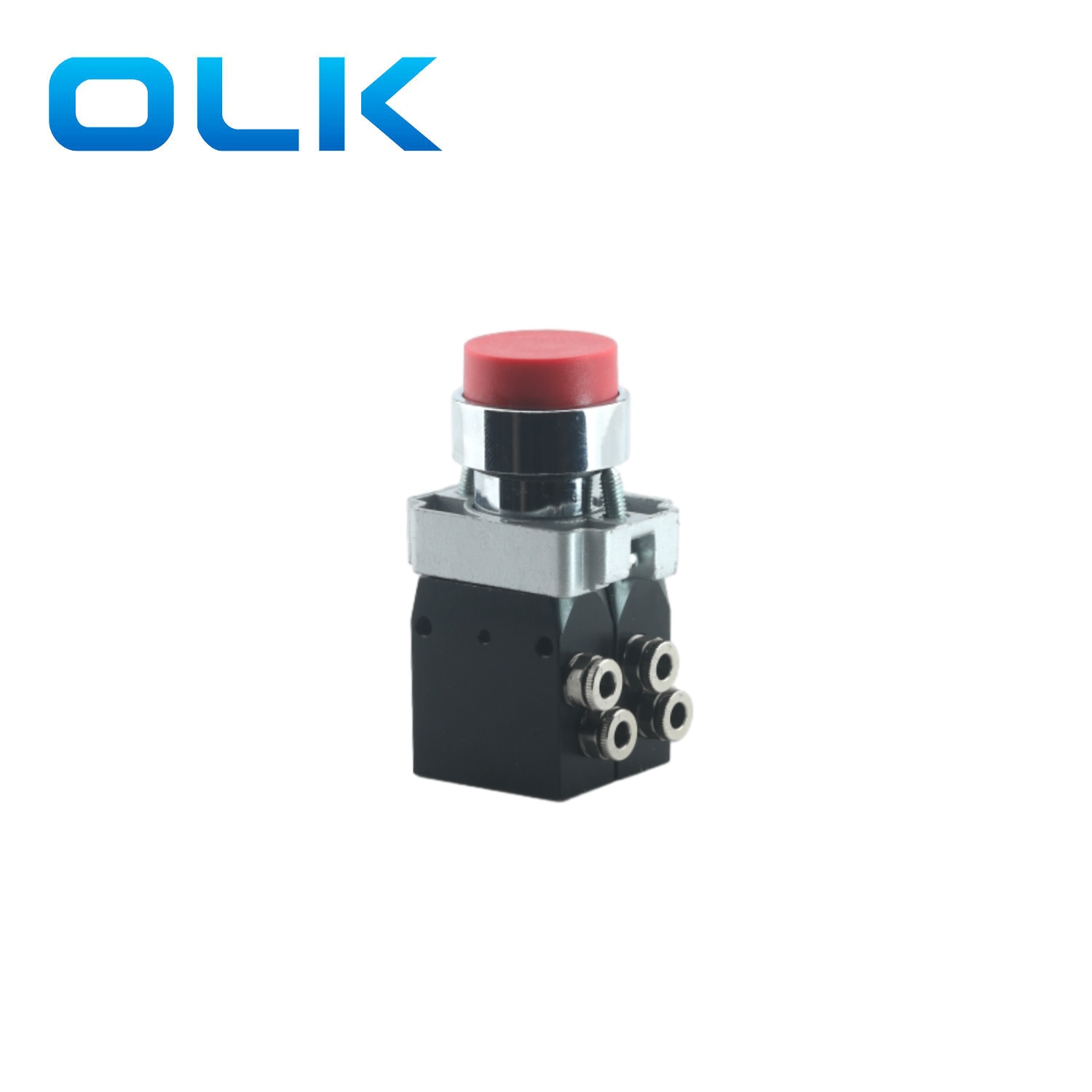

623: उत्तल बटन प्रकार |
M104। 623। 1 |
1: लाल |
|
M104। 623। 2 |
2: काला |
|
|
M104। 623। 3 |
3: हरा |
|
|
M104। 623। 4 |
4.yellow |
|
|

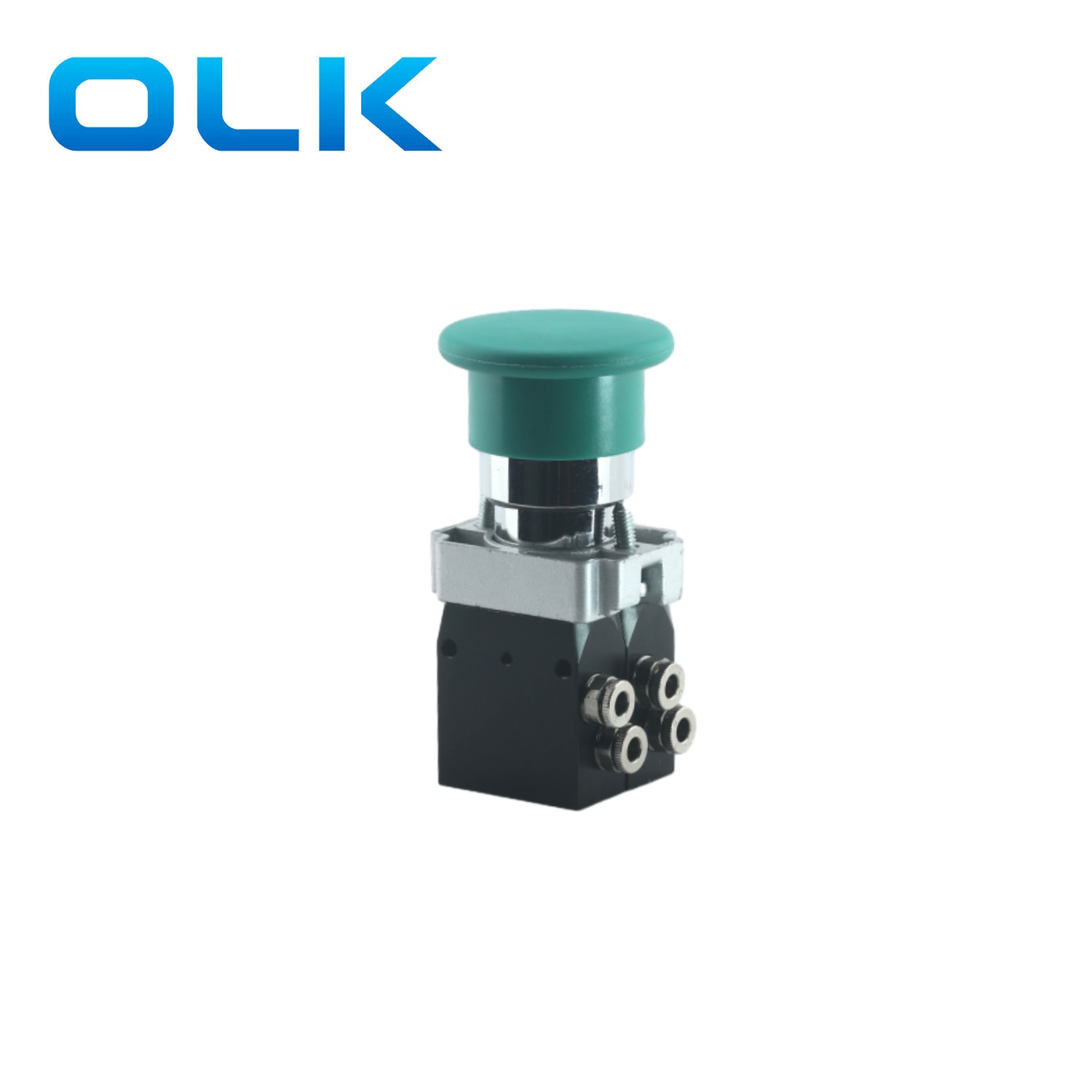

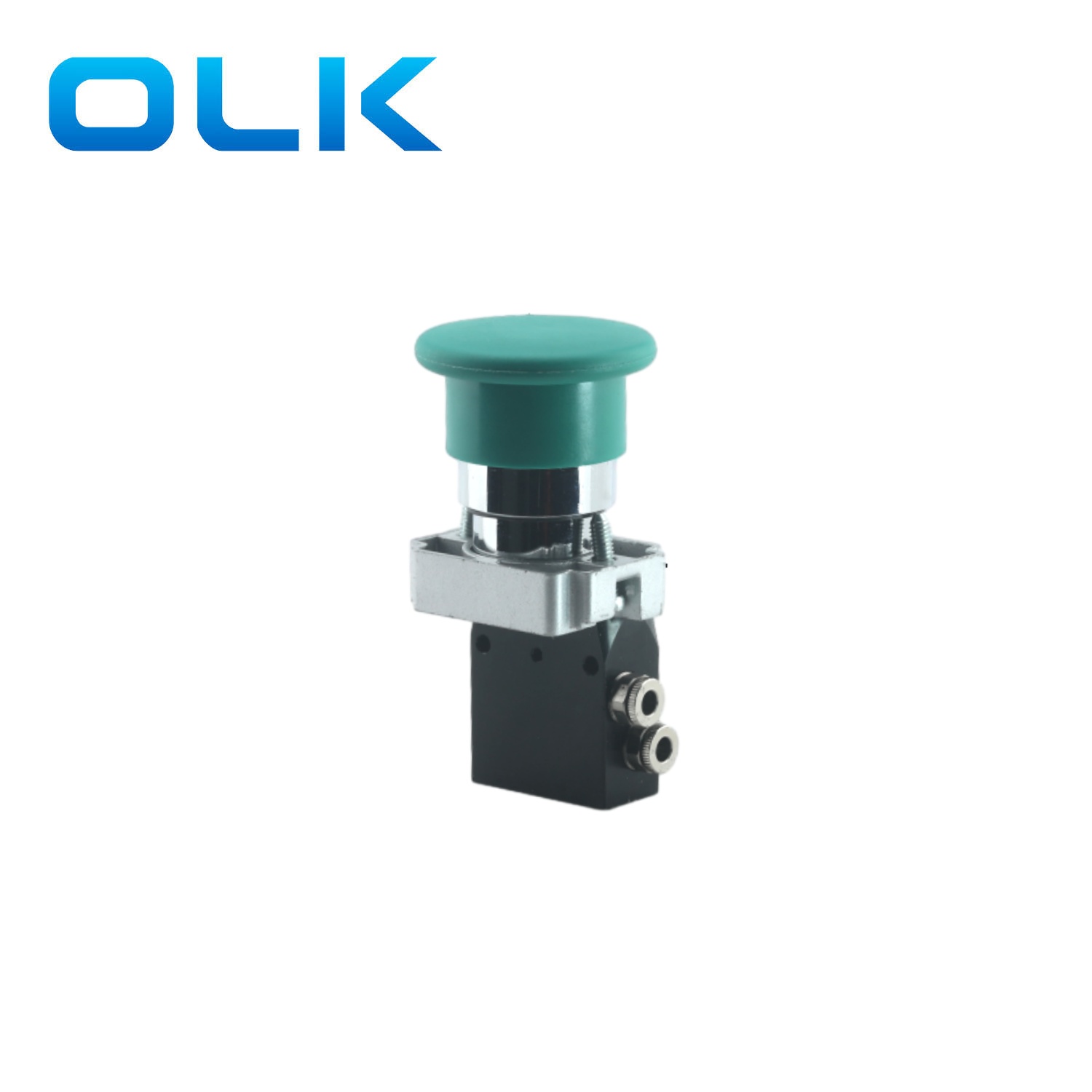

625: मशरूम बटन प्रकार |
M104। 625 |
|
|
627: लॉन्ग आर्म स्विच |
M104। 627 |
दो-स्थिति ने स्विच को बनाए रखा |
|
M104। 627.0 |
0: तीन-स्थिति क्षणिक |
|
|
M104। 627.1 |
1: तीन-स्थिति ने स्विच को बनाए रखा |
|
|

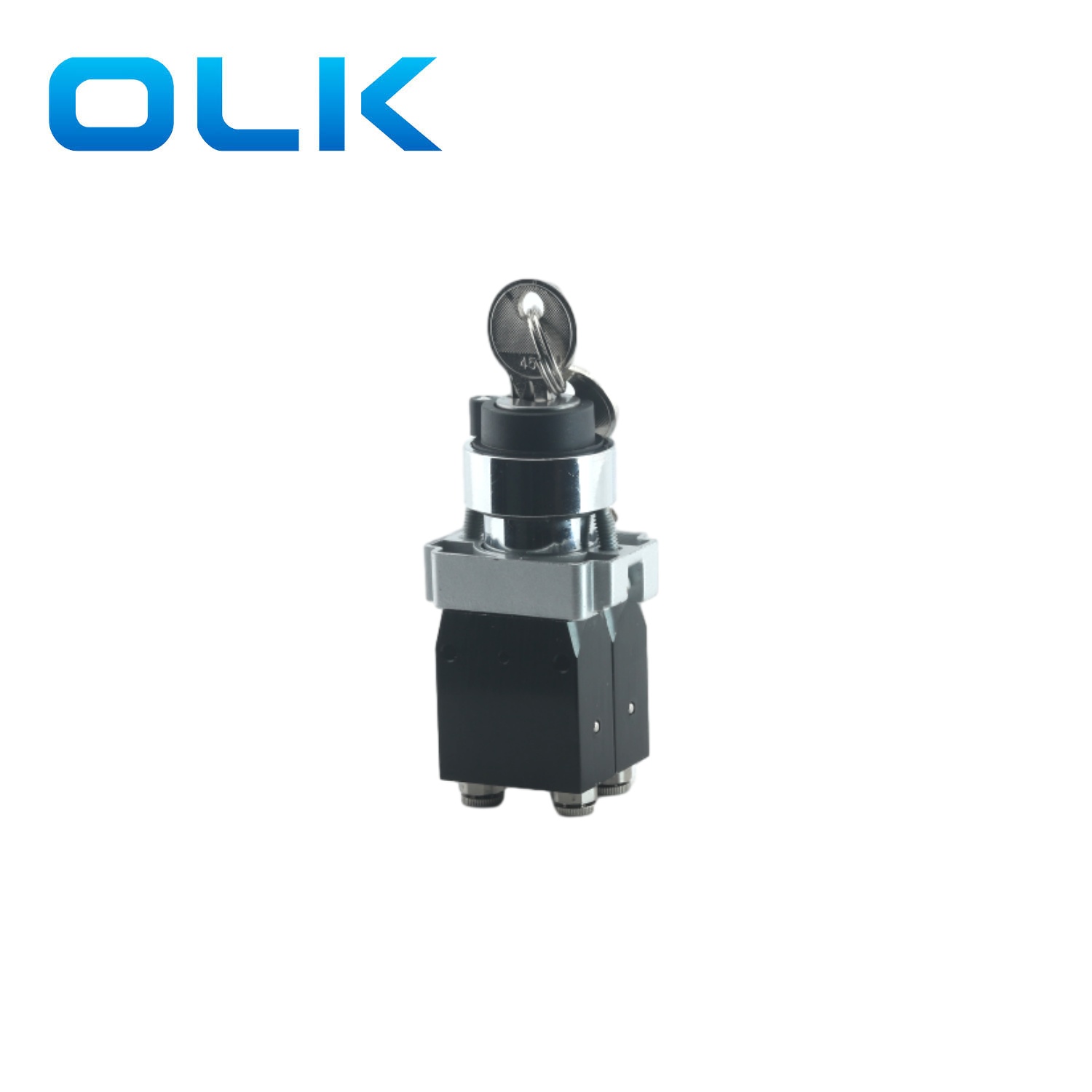

628: कुंजी स्विच प्रकार |
M104.628 |
दो-स्थिति ने स्विच को बनाए रखा |
|
M104.628.0 |
0: तीन-स्थिति क्षणिक |
|
|
M104.628.1 |
1: तीन-स्थिति ने स्विच को बनाए रखा |
|
|

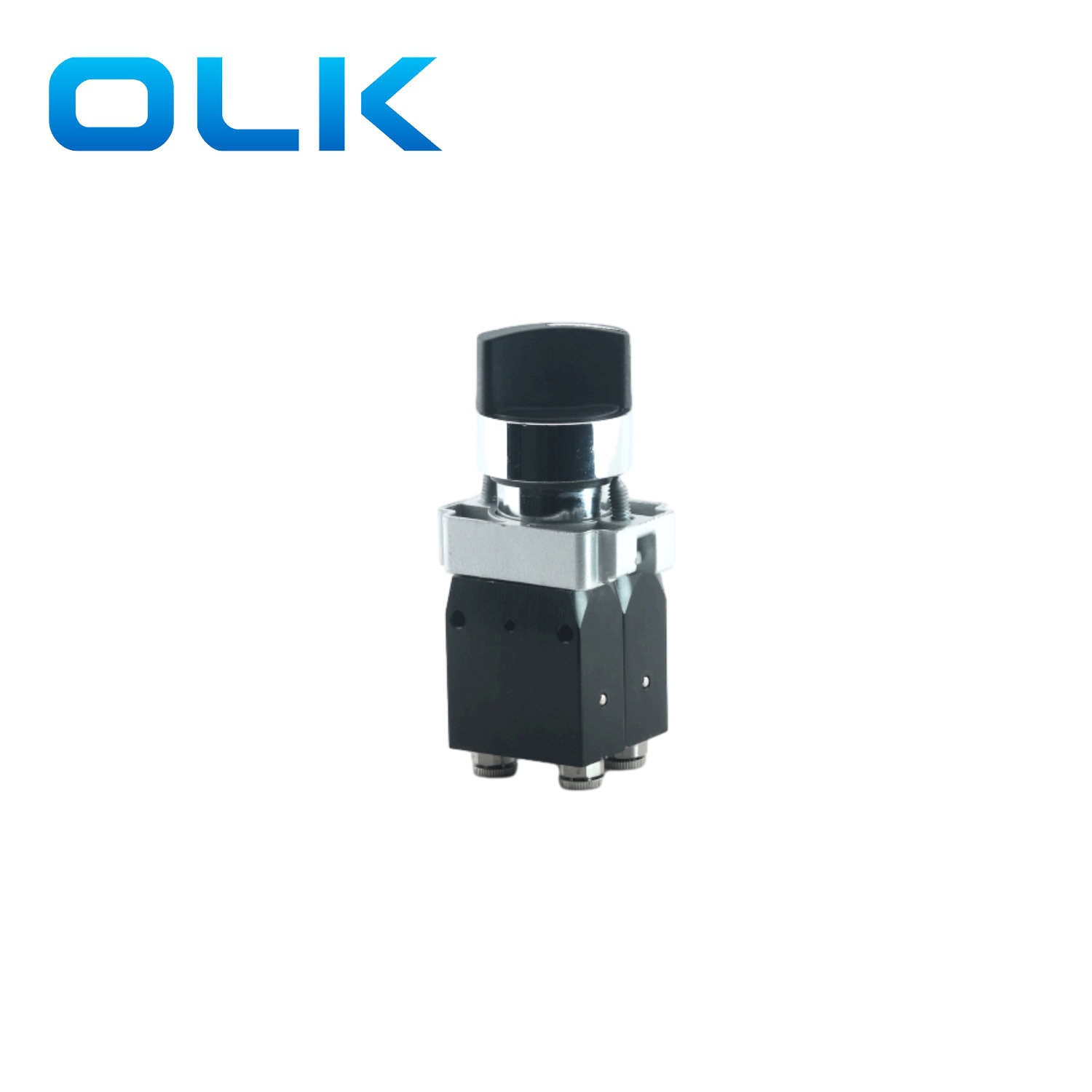

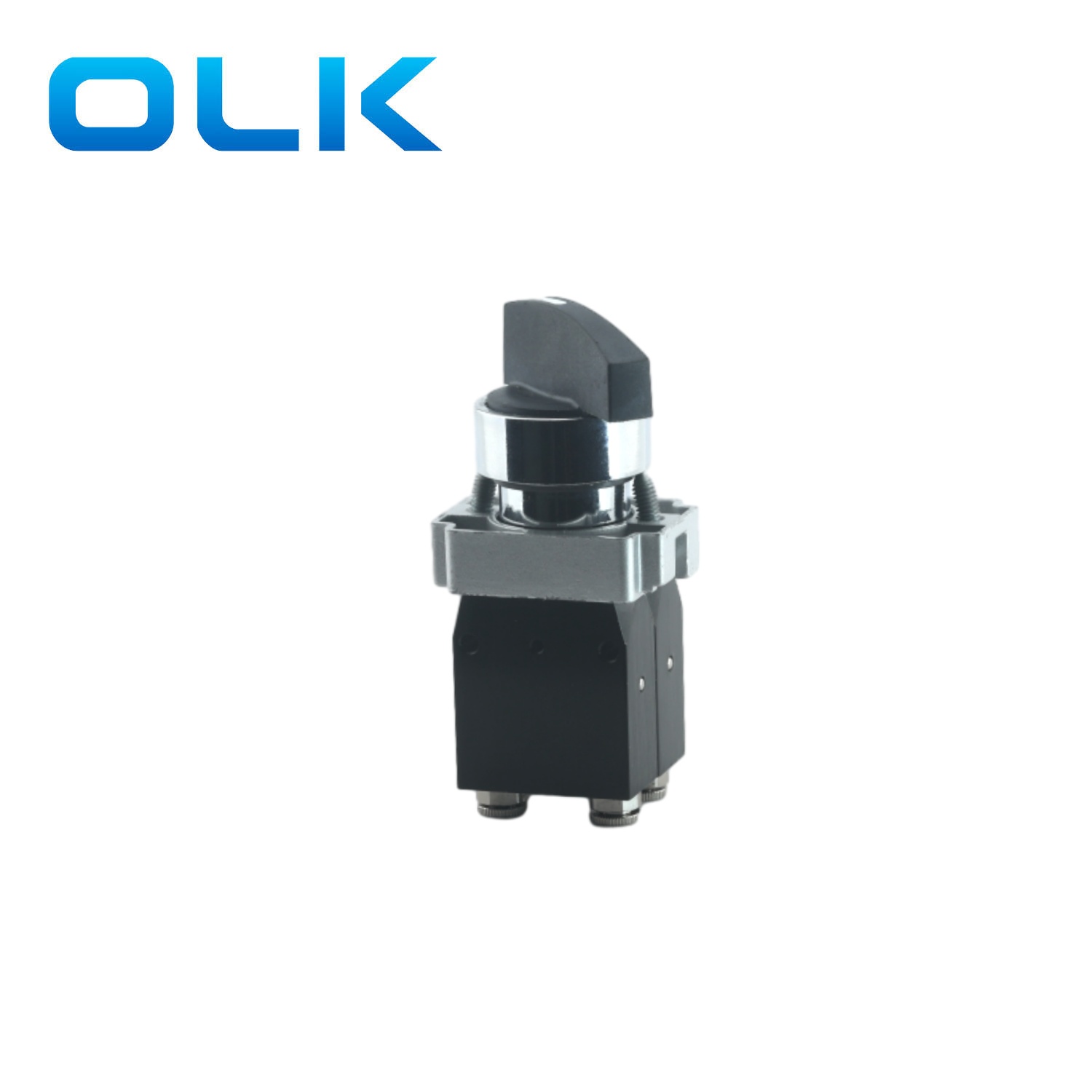

630: शॉर्ट आर्म स्विच |
M104.630 |
दो-स्थिति ने स्विच को बनाए रखा |
|
M104.630.0 |
0: तीन-स्थिति क्षणिक |
|
|
M104.630.1 |
1: तीन-स्थिति ने स्विच को बनाए रखा |
|
|
बढ़ते पैनल |
M104.00 |
|
