AIRTAC टाइप M5 सीरीज 5/2 वे मैकेनिकल बटन वाल्व OLK न्यूमेटिक कंपनी द्वारा निर्मित है। M5 मैकेनिकल वाल्व एक स्लाइडिंग कॉलम संरचना है।
प्रतीक:
कोड भेजने का आदेश
एम5
बजे
210
06
R
बटन प्रकार
कोड
पोर्ट आकार
बटन का रंग
M5:M प्रकार
बी: मूल प्रकार (एम5बी)
110:110 श्रृंखला एकल नियंत्रण
100:06:जी/18
पीएल:लाल
C: लंबे हैंडल प्रकार (M5C)
210:210 श्रृंखला एकल नियंत्रण
200:06:जी1/8
पीपी/पीएफ/पीएम/एचएस: लाल, हरा, काला
डी: लघु हैंडल प्रकार (एम5डी)
200: 08जी1/4
आर:रोलर लीवर प्रकार (M5R)
एल: यूनिडायरेक्शनल रोलर लीवर प्रकार (एम5एल)

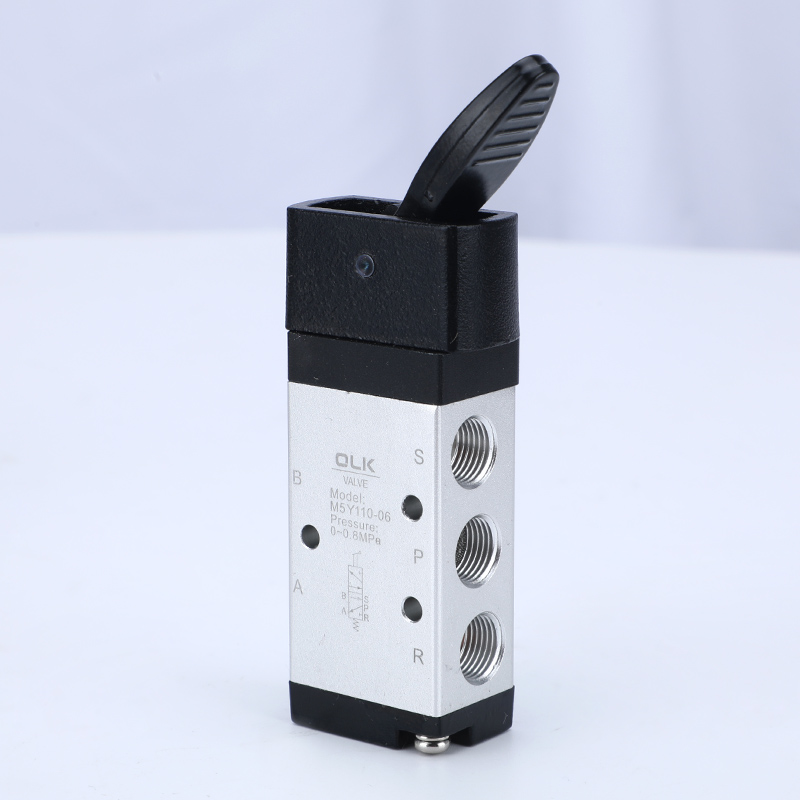

Y: रॉकर आर्म टाइप (M5Y)
PM:मशरूम हेड बटन प्रकार (M5PM)
पीपी: उठा हुआ हेड बटन प्रकार (M5PP)
पीएफ:फ्लैट हेड बटन प्रकार (एम5पीएफ)
पीएल: आपातकालीन स्टॉप इम्पैक्ट बटन प्रकार (एम5पीएल)

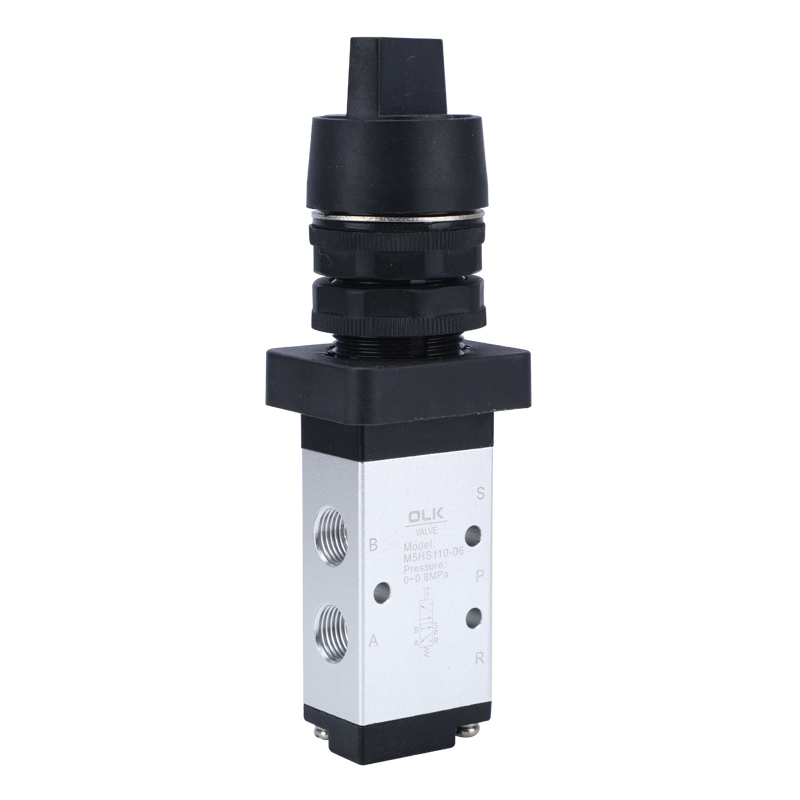

एचएस: चयनकर्ता प्रकार (एम5एचएस)

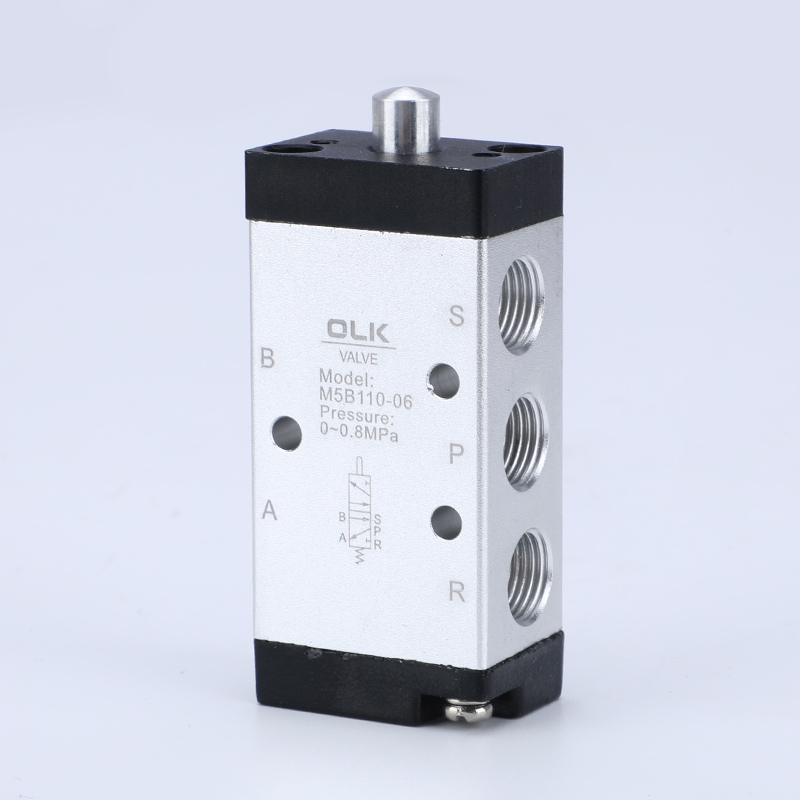

- मूल प्रकार (M5B)

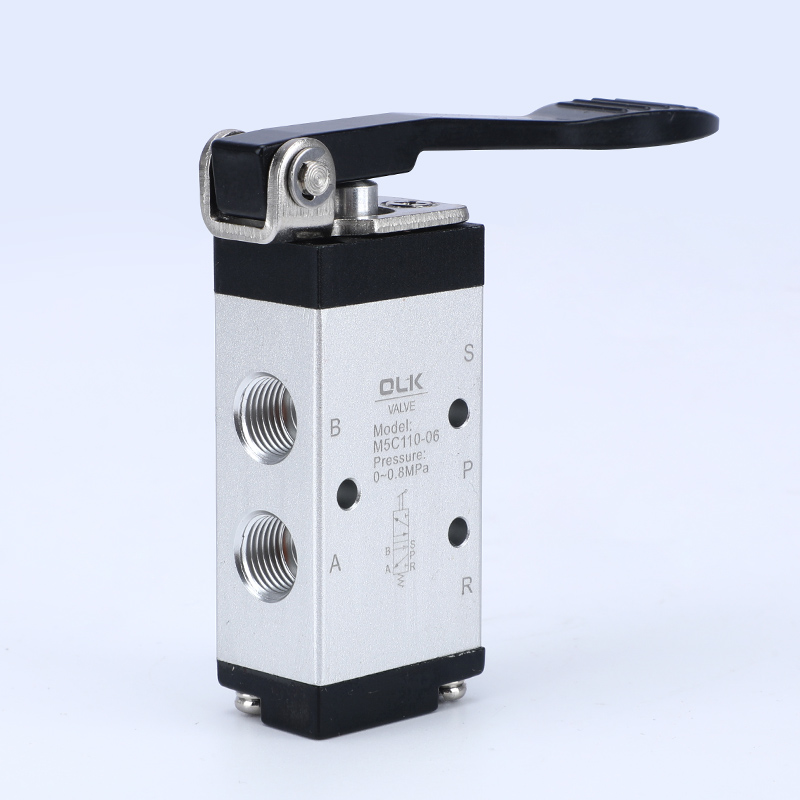

- लंबे हैंडल प्रकार (M5C)

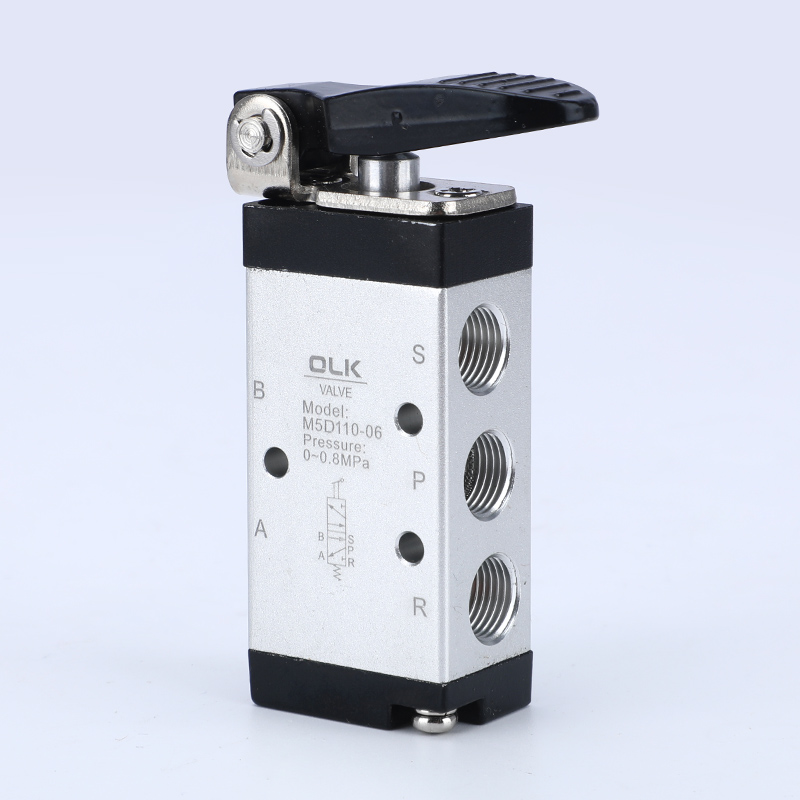

- लघु हैंडल प्रकार (M5D)

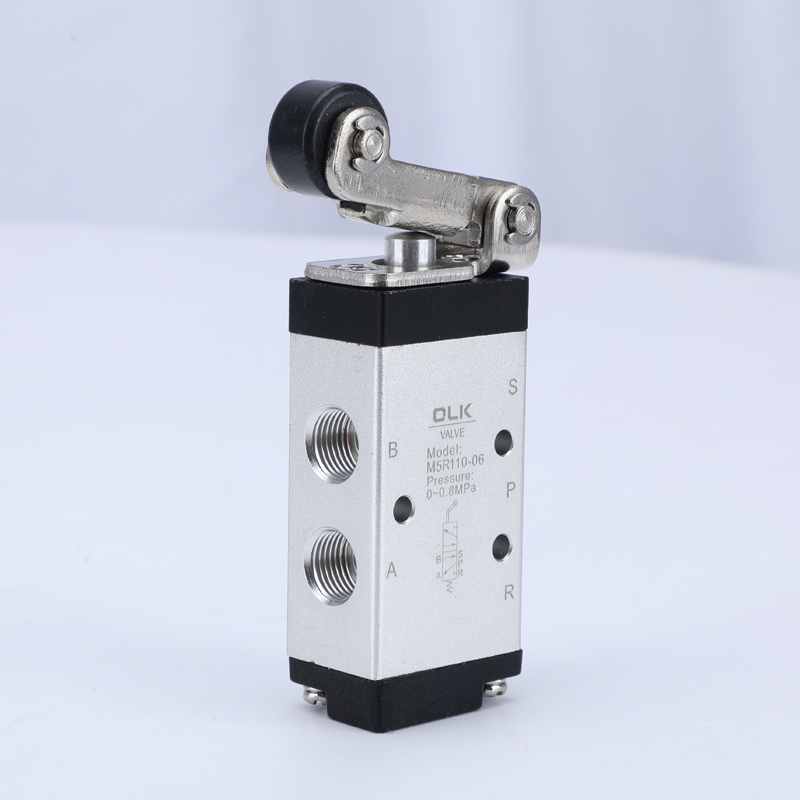

- रोलर लीवर प्रकार (M5R)

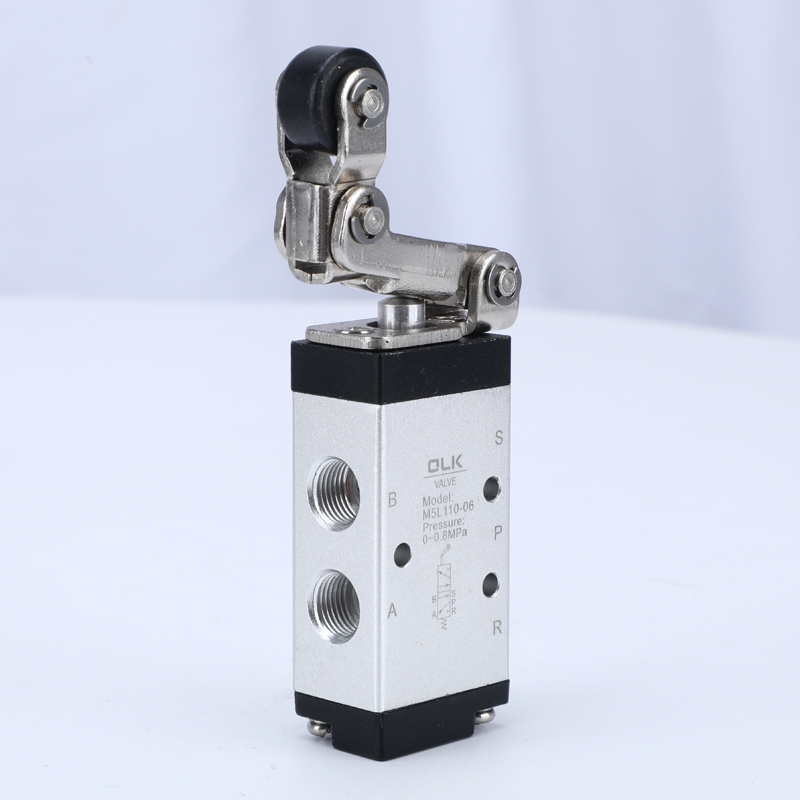

- यूनिडायरेक्शनल रोलर लीवर प्रकार (M5L)
- रॉकर आर्म टाइप (M5Y)

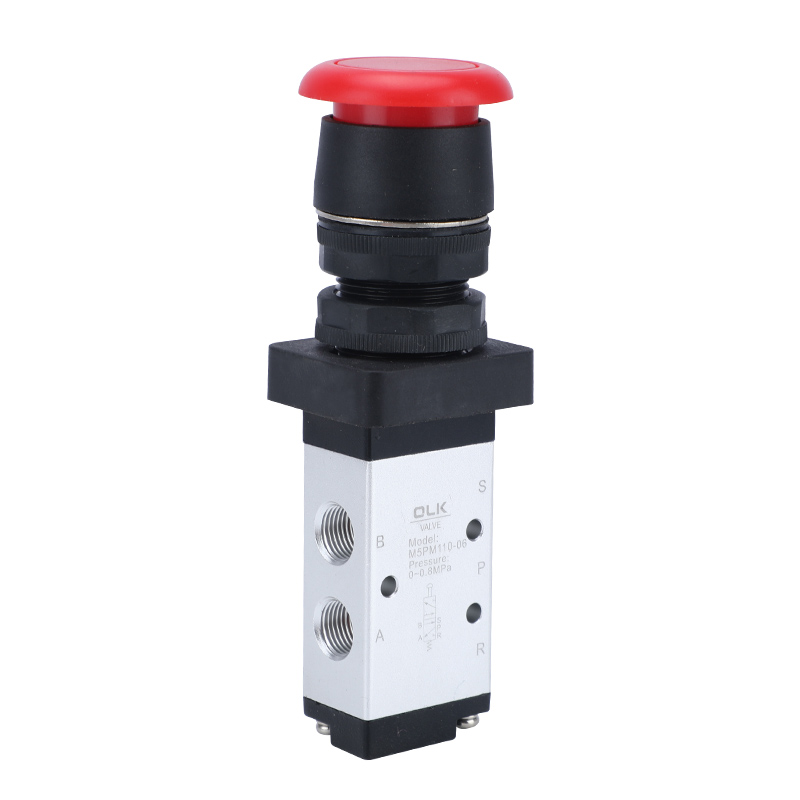

- मशरूम हेड बटन प्रकार (M5PM)

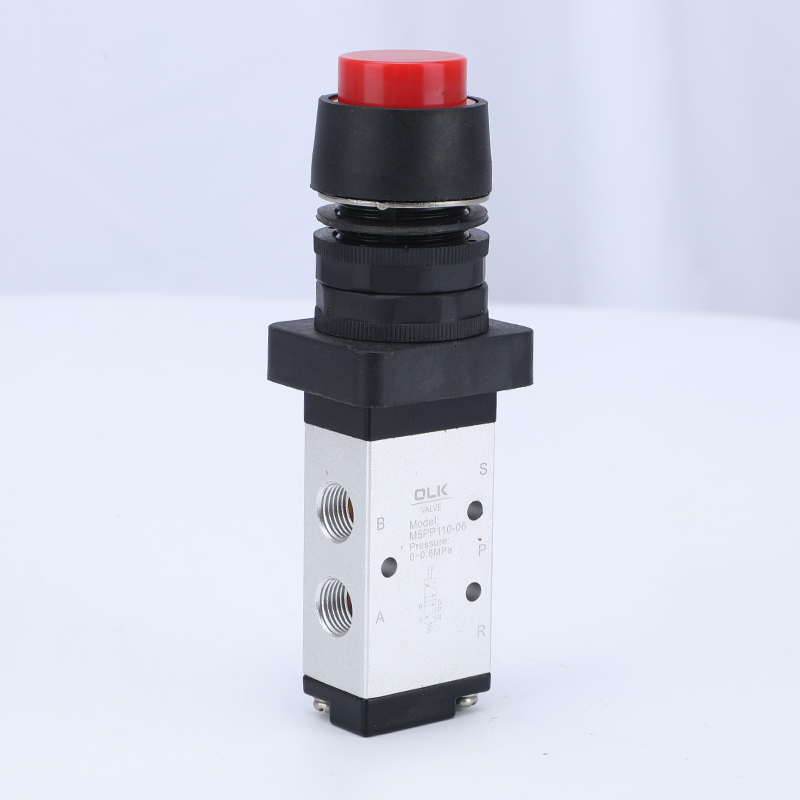

- उठा हुआ हेड बटन प्रकार (M5PP)

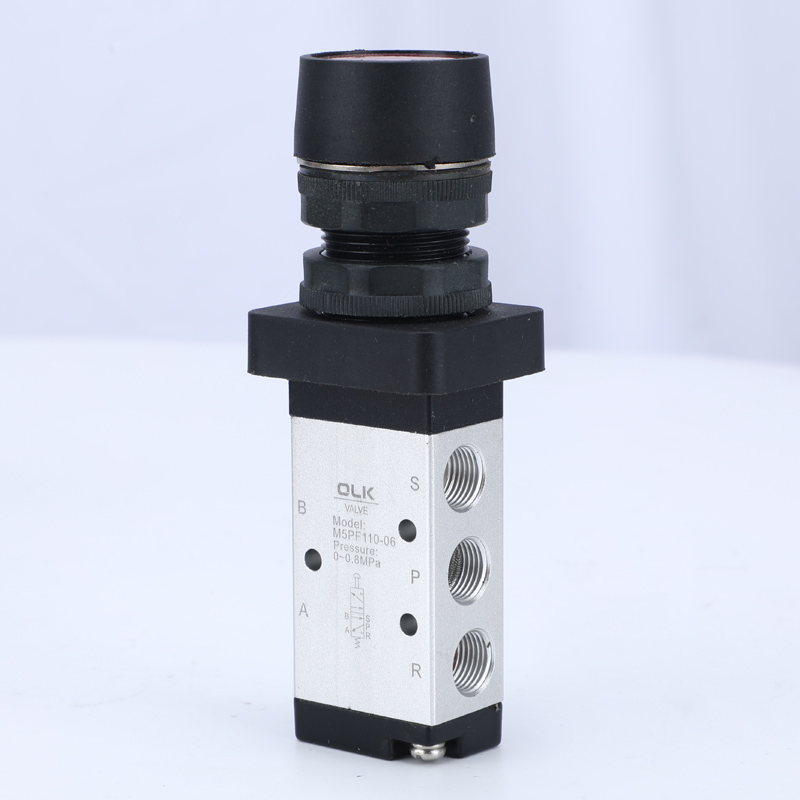

- फ्लैट हेड बटन प्रकार (M5PF)
- आपातकालीन स्टॉप इम्पैक्ट बटन प्रकार (M5PL)
- चयनकर्ता प्रकार (M5HS)
पीएम, पीपी और पीएफ प्रकारों के लिए, चुनने के लिए तीन बटन रंग हैं: लाल, हरा और काला।
1. निकास बंदरगाह शरीर पर स्थित हैं, जिससे शोर और प्रदूषण को कम करने के लिए साइलेंसर की स्थापना की सुविधा मिलती है।
2. M5B, M5R, M5L श्रृंखला को स्विचिंग के लिए बाहरी बलों की आवश्यकता होती है, जो बाहरी तंत्र द्वारा प्रदान किया जाता है, जो स्थिति का पता लगाने या स्ट्रोक स्विच के लिए उपयुक्त है।
3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS श्रृंखला विभिन्न परिस्थितियों में सुविधा के लिए विभिन्न संरचनात्मक नियंत्रण प्रमुखों के साथ मैन्युअल रूप से संचालित होती हैं।
4. स्लाइडिंग कॉलम संरचना, काम के दबाव से अप्रभावित नियंत्रण बल (यानी, कोई बैक प्रेशर प्रभाव नहीं), अच्छी सीलिंग के लिए आंतरिक रिंग सील, लचीली स्विचिंग।
5. तेल चिकनाई की कोई जरूरत नहीं.
6. आसान उपयोग के लिए एकाधिक स्थिति स्थापना।
7. M5C, M5D, M5Y, M5R, M5L श्रृंखला नियंत्रण प्रमुख धातु से बने होते हैं, जो लंबे जीवन और अधिक विश्वसनीयता और स्थिरता सुनिश्चित करते हैं।
|
कामकाजी माध्यम |
वायु (40μm से अधिक फ़िल्टर के माध्यम से फ़िल्टर की गई) |
|
कार्रवाई |
बाह्य प्रत्यक्ष अभिनय |
|
बंदरगाह का व्यास |
05:M5,06:G1/8,08:G1/4 |
|
पदों की संख्या |
2 स्थिति 5 रास्ता |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव सीमा एमपीए (पीएसआई) |
0∼1.0(~145) |
|
गारंटीकृत दबाव प्रतिरोध |
1.5एमपीए(215पीएसआई) |
|
कार्य तापमान डिग्री सेल्सियस |
-20∼70 |
|
क्रॉस-अनुभागीय क्षेत्र मिमी² (सीवी मान) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
सावधानियां
1) नियंत्रण भाग इंजीनियरिंग प्लास्टिक से बना है, और केवल मैन्युअल संचालन की अनुमति है। वाल्व को स्विच करने के लिए धातु के प्रभाव का उपयोग न करें।
2) M5B, M5C, M5D, M5PM, M5PF और M5PP श्रृंखला स्वचालित रूप से रीसेट हो जाती हैं। M5Y, M5HS, और M5PL मैनुअल वाल्व मैन्युअल रूप से रीसेट किए जाते हैं। M5PL को ख़जाना स्थिति में दबाने के बाद, रीसेट करने के लिए रोटरी नॉब को घुमाने की आवश्यकता होती है।
3) रिवर्सिंग स्ट्रोक पर ध्यान दें। जब कोई बाहरी बल वाल्व को रिवर्स करने का कारण बनता है, तो मूल रिवर्सिंग स्ट्रोक नियंत्रण स्ट्रोक तालिका में निर्दिष्ट रिवर्सिंग स्ट्रोक की सीमा से अधिक नहीं होना चाहिए, अन्यथा यह वाल्व बॉडी को नुकसान पहुंचाएगा।
4) M5L वन-वे रोलर वाल्व केवल एक दिशा में स्विच कर सकता है (दाएं से बाएं तरफ मारना)। दूसरी दिशा में अमान्य प्रभाव (बाएं से दाएं मुड़ा हुआ)।
5) कंट्रोल हेड संयोजन को अलग से ऑर्डर किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न:
M5 श्रृंखला के यांत्रिक वाल्व समान कार्य के साथ किन उत्पादों को प्रतिस्थापित कर सकते हैं?
OLK की M5 श्रृंखला यांत्रिक वाल्व AIRTAC की M5 श्रृंखला यांत्रिक वाल्व की जगह ले सकती है
M5 श्रृंखला सूत्र क्या है?
M5-110-08 मैकेनिकल वाल्व थ्रेड G1/4 है और M5-110-06/M5-210-06 जी1/8 है
M5 और M3 वायवीय नियंत्रण वाल्व के बीच क्या अंतर है?
M5 मैकेनिकल वाल्व 2 पोजीशन 5 वे है; M3 मैकेनिकल वाल्व 2 पोजीशन 3 वे है।
M5 पुश बटन का आकार क्या है?
M5 मैकेनिकल वाल्व बटन का आकार 22 मिमी है
पुश बटन में कितने रंग चुने जा सकते हैं?
पीएम, पीपी, पीएफ में चुनने के लिए चार रंग हैं: आर लाल; जी हरा; बी काला।
