एक तरफ़ा प्रवाह नियंत्रण वाल्व एक प्रवाह नियंत्रण वाल्व है जो एक चेक वाल्व और समानांतर में एक थ्रॉटल वाल्व से बना होता है। इसका उपयोग आमतौर पर सिलेंडर की गति को नियंत्रित करने के लिए किया जाता है और इसे गति नियंत्रक के रूप में भी जाना जाता है।

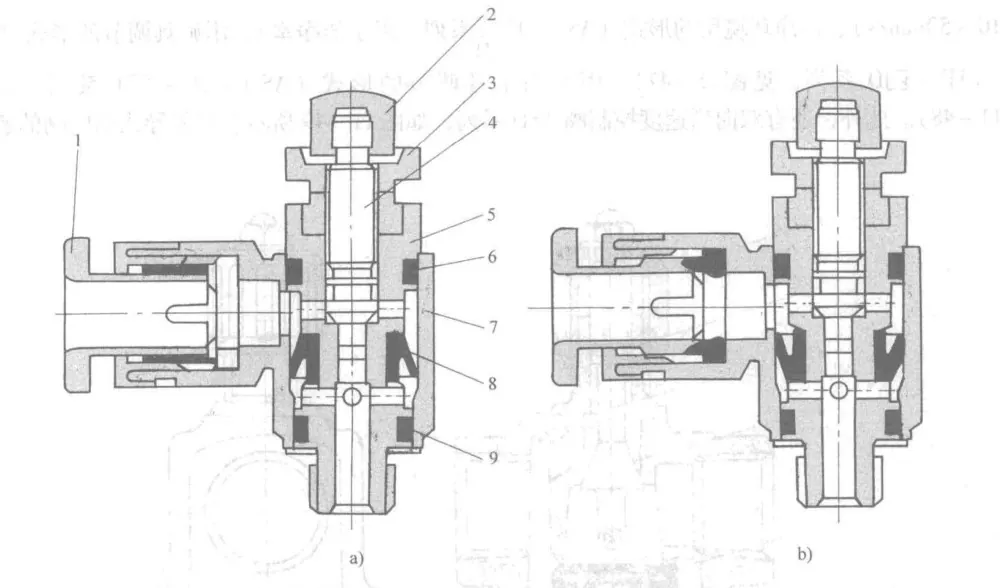

एसएल प्रवाह नियंत्रण वाल्व फ़ंक्शन एक-तरफ़ा सीलिंग रिंग के माध्यम से प्राप्त किया जाता है। फोटो (ए) एग्जॉस्ट थ्रॉटलिंग दिखाता है, और फोटो (बी) इनलेट थ्रॉटलिंग दिखाता है - अंतर केवल सीलिंग रिंग की स्थापना दिशा से आता है।
यह वाल्व सीधे सिलेंडर पर लगाया जाता है, जिससे फिटिंग, ट्यूबिंग, कार्य समय और लागत की बचत होती है। इसके कुंडा डिज़ाइन के साथ, स्थापना के बाद पाइपिंग दिशा को स्वतंत्र रूप से समायोजित किया जा सकता है। थ्रॉटल वाल्व एक लॉकिंग तंत्र से भी सुसज्जित है।
·यह एक्चुएटर्स के लिए एक गति नियंत्रक है।
·सभी आर और एनपीटी थ्रेडेड फिटिंग सीलिंग के लिए सीलेंट का उपयोग करते हैं।
·सभी सीधे धागे सीलिंग के लिए मानक ओ-रिंग का उपयोग करते हैं।
|
ब्रांड |
आर्कटिक |
एसएमसी |
ब्रांड |
आईएमआई/नॉरग्रेन |
चेलिक |
सीकेडी |
|
तस्वीर |
|
|
|
|
|
|
|
बाहर |
पीएसएल(ए) |
AS220(ग्रे नॉब) |
गला |
कोटा(आर धागा) COK51(जी धागा) |
क्यूएससी-और |
एएसएल |
|
में |
पीएसएल(बी) |
AS221(नीला घुंडी) |
GRLZ |
COSA(R धागा) COL51(G धागा) |
QSC-बी |
-- |
|
नाम |
1. गति नियंत्रक 2. एक तरफ़ा प्रवाह नियंत्रण वाल्व 3. यूनिडायरेक्शनल फ्लो कंट्रोल वाल्व 4. चेक वाल्व के साथ थ्रॉटल वाल्व 5. प्रवाह नियामक (चेक वाल्व के साथ) 6. वायवीय गति नियामक |
|||||
गति नियंत्रक सामान्य वायवीय घटक हैं जिनका उपयोग एक्चुएटर्स के विस्तार और वापसी गति को समायोजित करने के लिए किया जाता है। थ्रॉटल वाल्व अनिवार्य रूप से प्रवाह-समायोजन घटक हैं जो सिलेंडर की गति को नियंत्रित करते हैं, लेकिन उनकी स्थापना स्थिति, थ्रॉटलिंग दिशाएं और बॉडी डिज़ाइन भिन्न होते हैं। नियंत्रण विधि के अनुसार, उन्हें निकास-थ्रॉटलिंग प्रकार और इनलेट-थ्रॉटलिंग प्रकार में विभाजित किया जा सकता है।

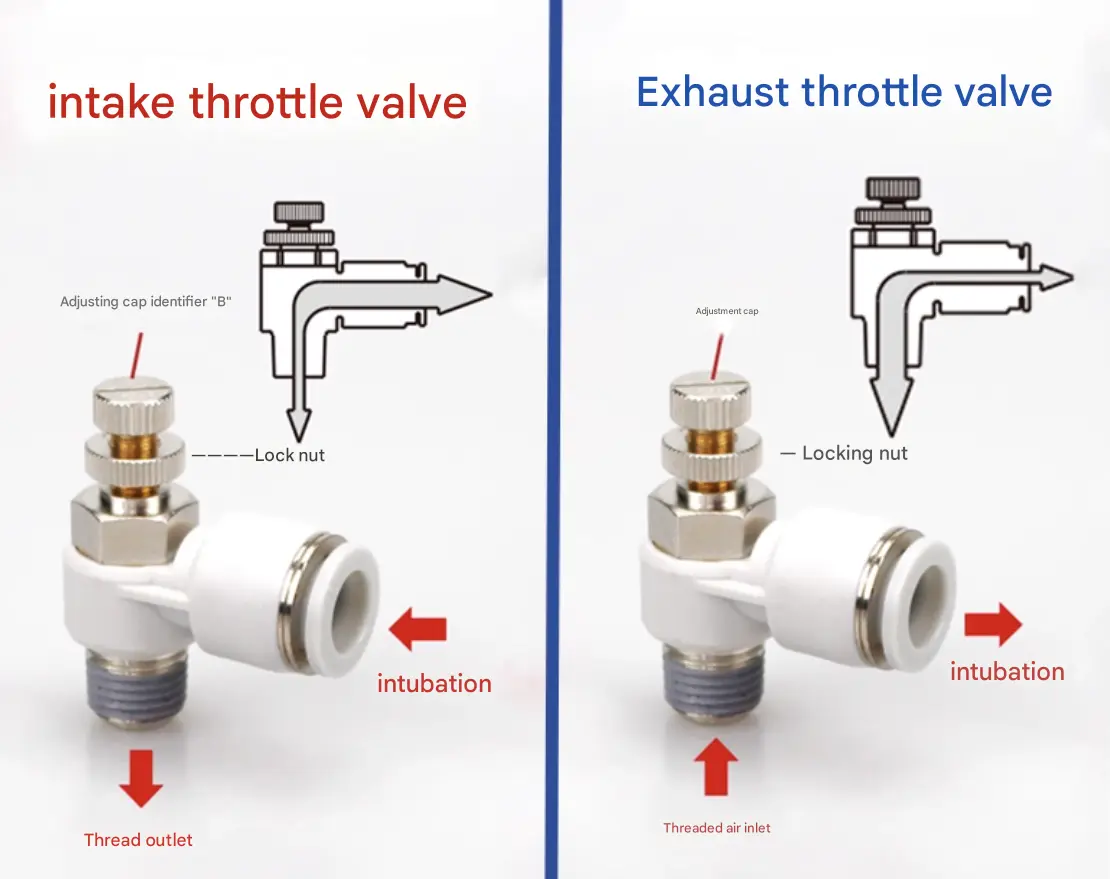

ये इनलेट और एग्जॉस्ट थ्रॉटल वाल्व हैं, जो कैप मार्किंग 'बी' और 'आउट' द्वारा पहचाने जाते हैं। इन्हें एक साथ इस्तेमाल किया जा सकता है: इनलेट थ्रॉटल वाल्व वायु आपूर्ति प्रवाह को समायोजित करता है, जबकि निकास थ्रॉटल वाल्व अधिक सटीक सिस्टम नियंत्रण के लिए सिलेंडर की गति को नियंत्रित करता है।

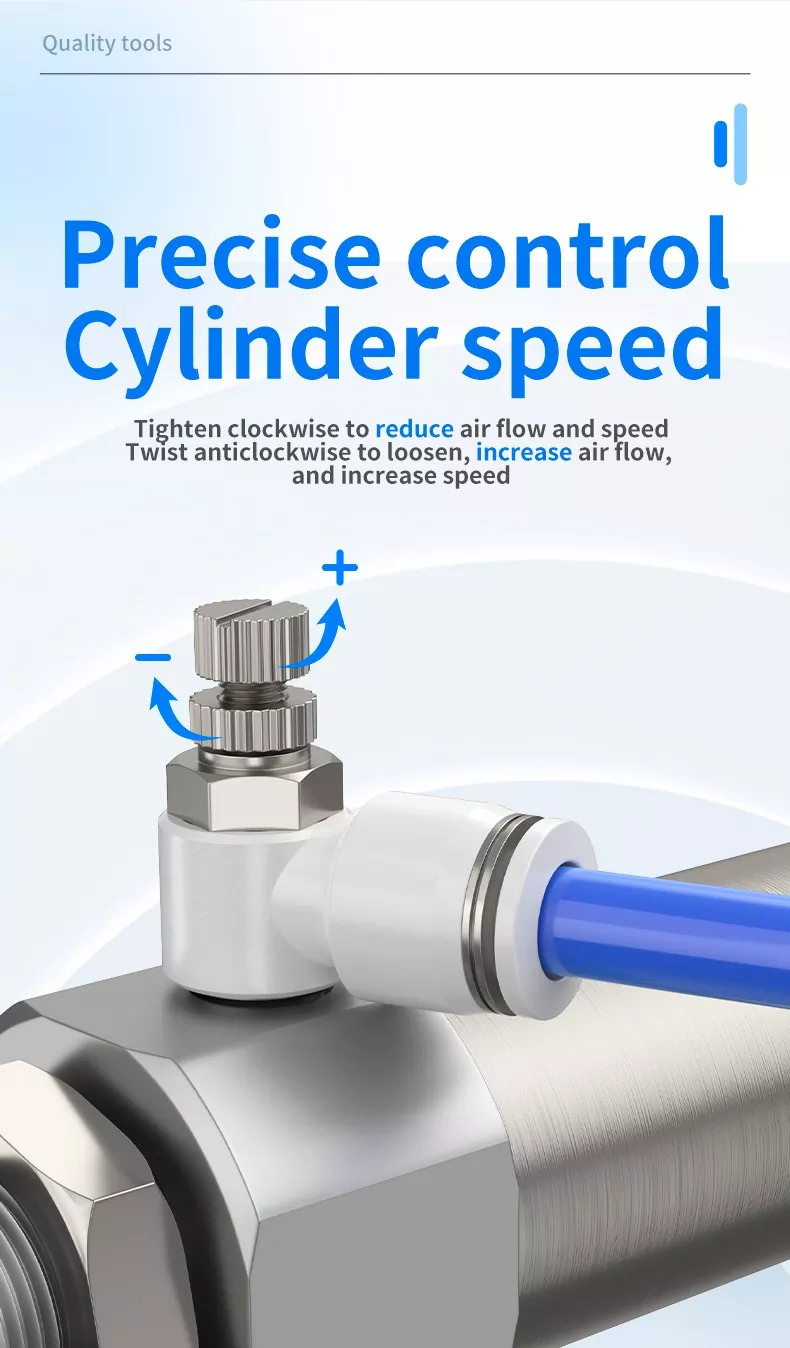

थ्रॉटल वाल्व में मुख्य रूप से वाल्व बॉडी, वाल्व कोर, समायोजन उपकरण और सील होते हैं। एग्जॉस्ट थ्रॉटल वाल्व के समायोजन भाग में एक समायोजन व्हील और एक लॉकिंग व्हील शामिल है। इनलेट थ्रॉटल वाल्व बाहरी रूप से समान दिखता है, और दोनों को पहले लॉकिंग व्हील को ढीला करके, प्रवाह को सेट करने के लिए एडजस्टमेंट व्हील को घुमाकर और फिर इसे ठीक करने के लिए लॉकिंग व्हील को कस कर समायोजित किया जाता है।
इनलेट थ्रॉटल वाल्व ट्यूब के माध्यम से हवा लेते हैं और थ्रेडेड पोर्ट के माध्यम से निकास करते हैं; एग्जॉस्ट थ्रॉटल वाल्व थ्रेडेड पोर्ट के माध्यम से हवा लेते हैं और ट्यूब के माध्यम से निकास करते हैं।
|
एसएल-बी (इनटेक थ्रॉटल नियंत्रण) |
एसएल (निकास गला घोंटना नियंत्रण) |
|
|
|
|
फिटिंग सिरे से आने वाली हवा को नियंत्रित करें। फिटिंग सिरे से आने वाली हवा और थ्रेडेड सिरे से बाहर निकलने वाली हवा बिना किसी प्रतिबंध के होती है। |
थ्रेडेड सिरे से आने वाली हवा को नियंत्रित करें। फिटिंग सिरे से आने वाली हवा और थ्रेडेड सिरे से बाहर निकलने वाली हवा बिना किसी प्रतिबंध के होती है। |
|
SL4-M3B,SL4-M4B,SL4-M5B,SL-M6B,SL4-01B,SL4-02B, |
एसएल4-एम3,एसएल4-एम4,एसएल4-एम5,एसएल4-एम6,एसएल4-01,एसएल4-02 |
|
आरेख वायवीय सर्किट में गति नियंत्रण वाल्व को जोड़ने के 2 तरीके दिखाता है। |
SL6-M3,SL6-M4,SL6-M5,SL6-M6,SL6-M6,SL6-01,SL6-02,SL6-03,SL6-04 |
|
SL8-M5B,SL8-M6B,SL8-01B,SL8-02B,SL8-03B,SL8-04B |
SL8-M5,SL8-01,SL8-02,SL8-03,SL8-04 |
|
एसएल10-01बी,एसएल10-02बी,एसएल10-03बी,एसएल10-04बी |
एसएल10-01,एसएल10-02,एसएल10-03,एसएल10-04 |
|
एसएल12-02बी,एसएल12-03बी,एसएल12-04बी, |
एसएल12-01,एसएल12-02,एसएल12-03,एसएल12-04 |
|
|
एसएल16-03,एसएल16-04 |

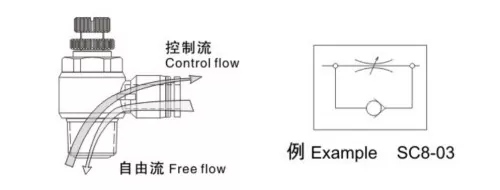

कार्यात्मक प्रतीकों से, हम देख सकते हैं कि निकास और इनलेट प्रवाह नियंत्रण वाल्व दोनों एक-तरफ़ा थ्रॉटल वाल्व हैं, जो रिवर्स एयरफ्लो को स्वतंत्र रूप से पारित करने की अनुमति देते हुए केवल एक दिशा में प्रवाह को नियंत्रित करते हैं। डबल-एक्टिंग सिलेंडर के लिए, सिलेंडर की गति स्थिरता में सुधार के लिए एग्जॉस्ट थ्रॉटल वाल्व को प्राथमिकता दी जाती है। एकल-अभिनय सिलेंडरों के लिए, जो आमतौर पर हवा की आपूर्ति नहीं होने पर विस्तार या वापसी के लिए स्प्रिंग का उपयोग करते हैं, ऑपरेशन के दौरान गैस को स्प्रिंग बल पर काबू पाना होगा, इसलिए इनलेट थ्रॉटल वाल्व गति नियंत्रण के लिए उपयुक्त हैं।

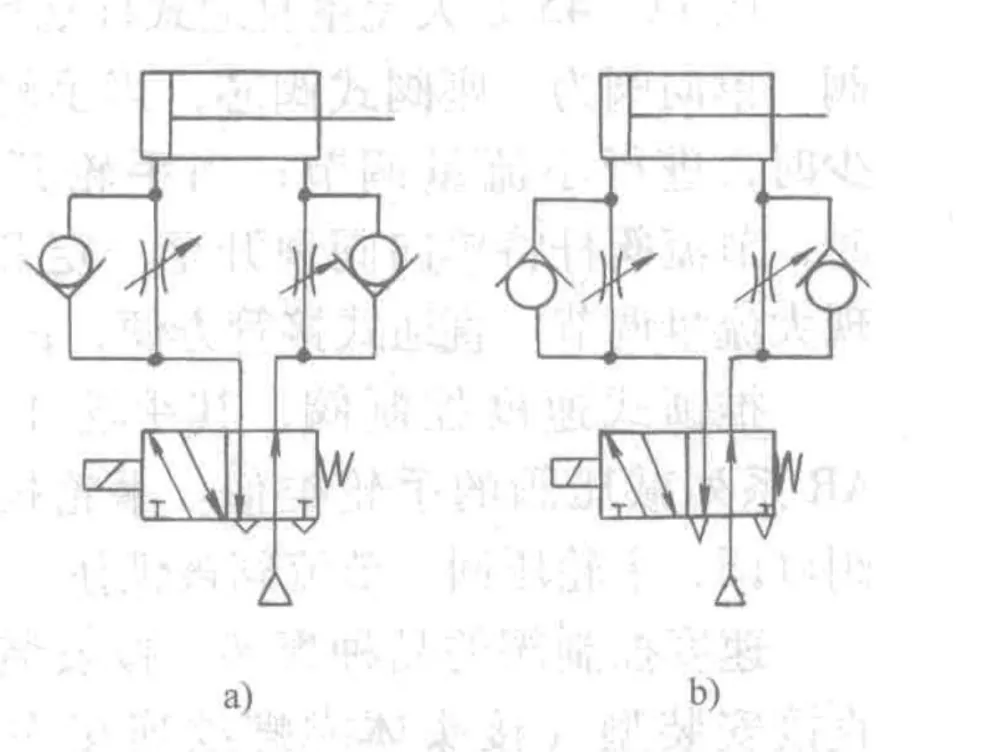

आरेख वायवीय सर्किट में गति नियंत्रण वाल्व को जोड़ने के 2 तरीके दिखाता है।
· (ए) (एग्जॉस्ट थ्रॉटलिंग) में, जब दिशात्मक वाल्व सक्रिय होता है, तो सिलेंडर के इनलेट साइड पर चेक वाल्व खुल जाता है, जिससे रॉडलेस साइड जल्दी से भर जाता है। रॉड साइड की हवा केवल थ्रॉटल वाल्व के माध्यम से निकल सकती है। थ्रॉटल ओपनिंग को समायोजित करके सिलेंडर की गति को नियंत्रित किया जा सकता है। यह विधि स्थिर पिस्टन गति प्रदान करती है और यह सबसे अधिक इस्तेमाल किया जाने वाला सर्किट है।
· (बी) (इनलेट थ्रॉटलिंग) में, इनलेट-साइड चेक वाल्व बंद है और एग्जॉस्ट-साइड चेक वाल्व खुला है। इनलेट वायुप्रवाह छोटा है, इसलिए इनलेट कक्ष में दबाव धीरे-धीरे बढ़ता है, जबकि निकास कक्ष में दबाव तेजी से गिरता है। पिस्टन मुख्य रूप से वायु विस्तार द्वारा चलता है, जिससे गति नियंत्रण अस्थिर हो जाता है। इस विधि का उपयोग आमतौर पर केवल एकल-अभिनय सिलेंडर, क्लैंपिंग सिलेंडर या कम-घर्षण सिलेंडर के लिए किया जाता है।

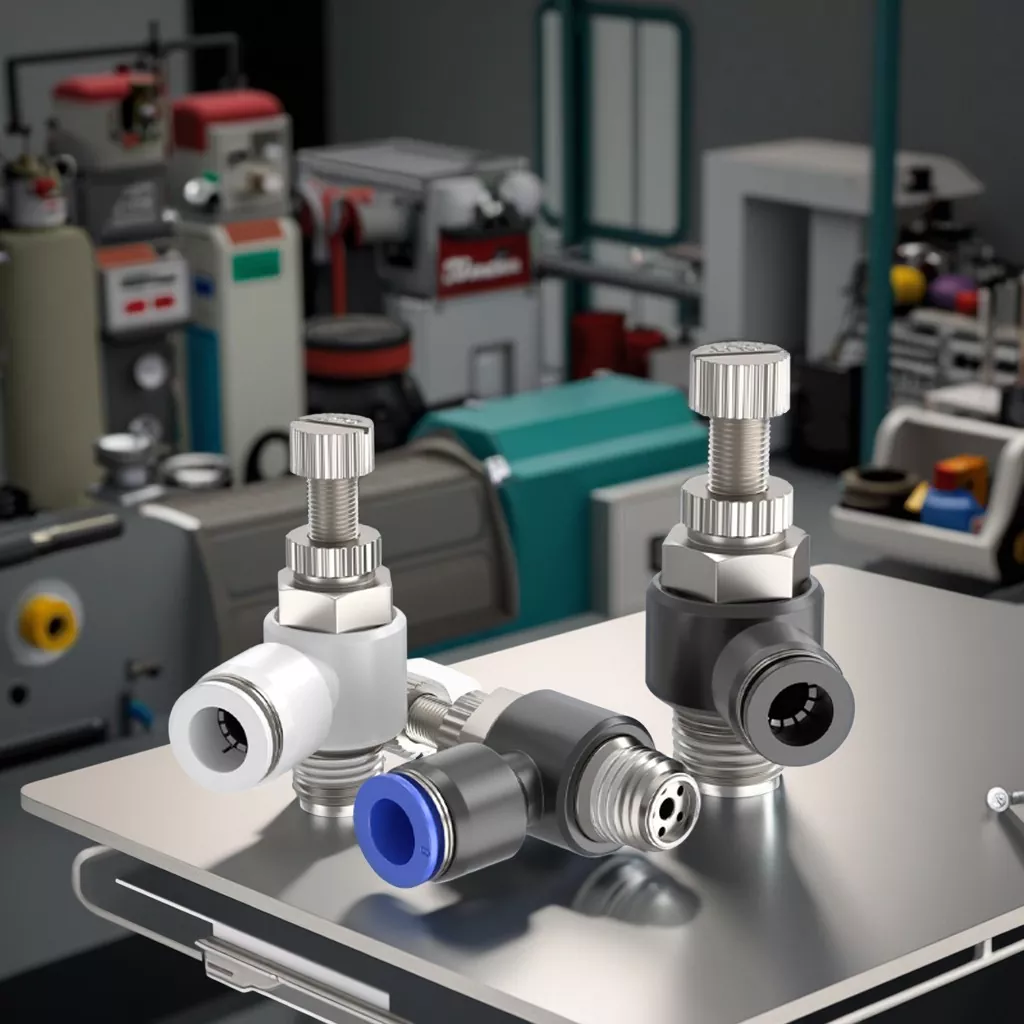

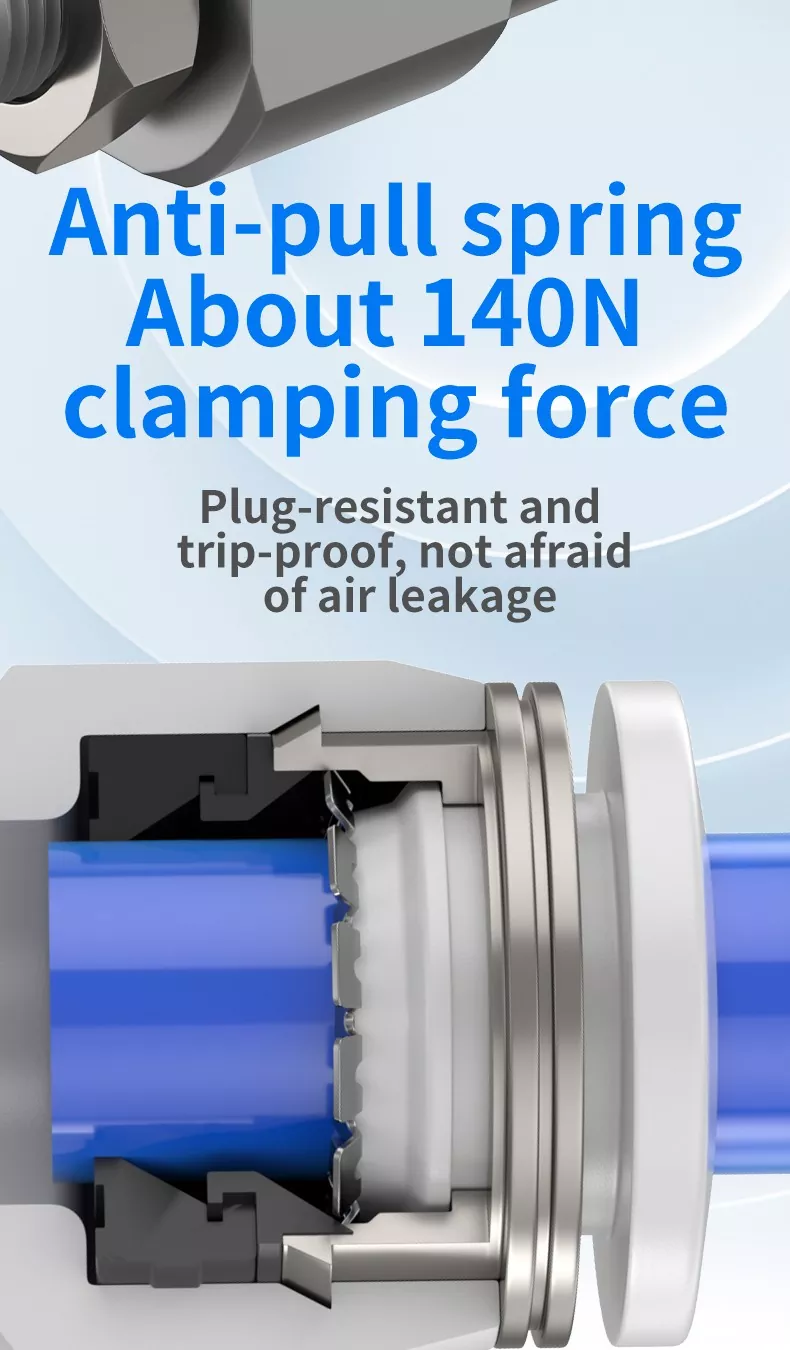

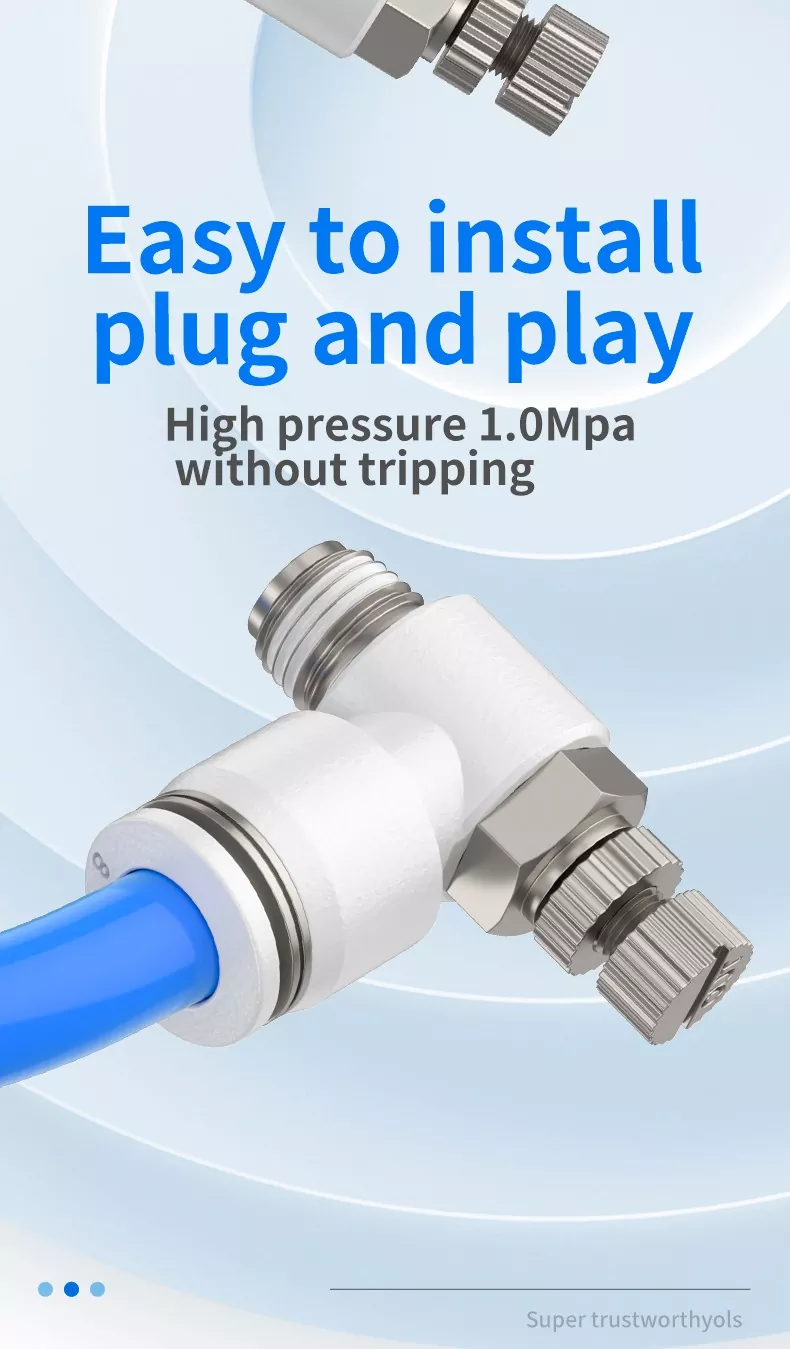

ओएलके एसएल श्रृंखला कोहनी-प्रकार प्रवाह नियंत्रण वाल्वउच्च गुणवत्ता वाले वायवीय गति नियंत्रक हैं जो सटीक एक्चुएटर गति विनियमन के लिए डिज़ाइन किए गए हैं। एक सरल लेकिन विश्वसनीय संरचना के साथ, प्रत्येक वाल्व एक थ्रॉटल तंत्र और एक-तरफ़ा चेक वाल्व को एकीकृत करता है, जो मुक्त रिवर्स प्रवाह को सक्षम करते हुए एक दिशा में नियंत्रित वायु प्रवाह की अनुमति देता है।
इनलेट- और एग्जॉस्ट-थ्रॉटलिंग दोनों प्रकारों में उपलब्ध, एसएल वाल्व को बचाने के लिए सीधे सिलेंडर पर लगाया जा सकता हैफिटिंग, पाइपलाइन, और स्थापना का समय। कुंडा डिज़ाइन लचीले पाइपिंग अभिविन्यास की अनुमति देता है, और लॉकिंग तंत्र के साथ समायोजन पहिया ठीक और स्थिर प्रवाह नियंत्रण सुनिश्चित करता है।
वायवीय स्वचालन, एकल या डबल-अभिनय सिलेंडर, क्लैंपिंग सिलेंडर और कम-घर्षण सिलेंडर में व्यापक रूप से उपयोग किया जाता है, एसएल वाल्व सिलेंडर के प्रदर्शन को बेहतर बनाने, चक्र के समय को कम करने और सिस्टम स्थिरता को अनुकूलित करने में मदद करते हैं। ओएलके एसएल श्रृंखला के साथ, आपको अपने वायवीय सिस्टम के लिए विश्वसनीय, कुशल और उपयोग में आसान गति नियंत्रण समाधान मिलते हैं।
