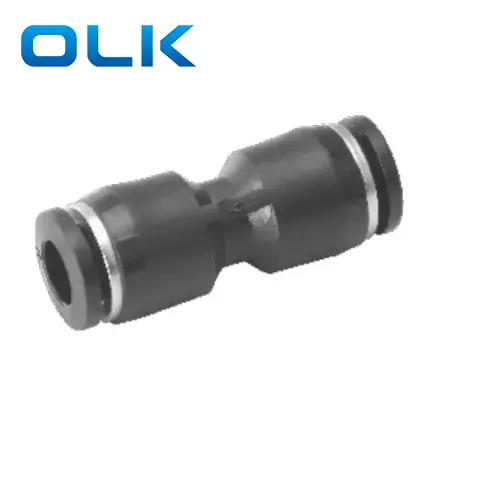

ट्यूब फिटिंग में पु यूनियन स्ट्रेट पुश वायवीय सिस्टम में पु (पॉलीयुरेथेन) ट्यूबिंग के साथ उपयोग के लिए पुश-टू-कनेक्ट कनेक्टर्स डिज़ाइन हैं।
वे त्वरित स्थापना, मजबूत सीलिंग, और आसान डिस्सैम की पेशकश करते हैं, जिससे वे वायु उपकरण, सिलेंडर और स्वचालन उपकरण के लिए आदर्श होते हैं।
विभिन्न प्रकार के जैसे कि सीधे, कोहनी, टी और बल्कहेड जैसे विभिन्न प्रकार के अनुप्रयोगों के अनुरूप विभिन्न थ्रेड आकार के साथ उपलब्ध हैं।
|
कोड भेजने का आदेश |
|||
|
पीयू |
8 |
- |
01 |
|
नमूना |
ट्यूब आकार (मीट्रिक) |
|
ट्यूब आकार (मीट्रिक) |
|
पु -सीरीज़ फिटिंग |
4: 4 मिमी |
|
4: 4 मिमी |
|
|
6: 6 मिमी |
|
6: 6 मिमी |
|
|
8: 8 मिमी |
|
8: 8 मिमी |
|
|
10: 10 मिमी |
|
10: 10 मिमी |
|
|
12: 12 मिमी |
|
12: 12 मिमी |
|
|
14: 14 मिमी |
|
14: 14 मिमी |
|
|
16: 16 मिमी |
|
16: 16 मिमी |
|
तरल पदार्थ |
हवा/पानी (सशर्त)/वैक्यूम |
|
परिचालन दाब |
0-1.0MPA |
|
वैक्यूम दबाव |
-100kpa (10 टॉर) |
|
परिचालन तापमान |
-10-60 ℃ |
|
सामग्री |
नायलॉन (पीए), पॉलीयुरेथेन (पीयू) |
|

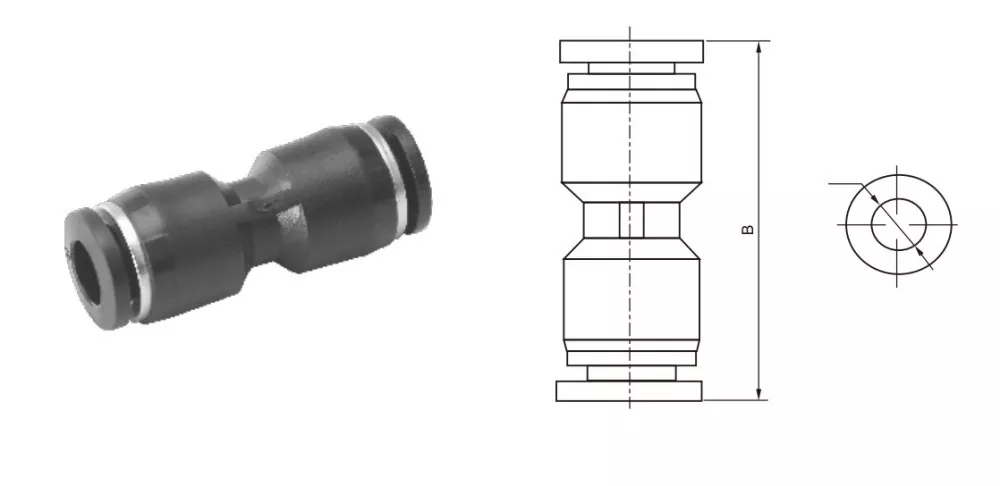

इंच ट्यूब फिटिंग |
मीट्रिक ट्यूब फिटिंग |
FD1 |
B |
|
पी 5 /32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
PU-6 |
6 |
35.5 |
|
पी 5 /16 |
PU-8 |
8 |
38 |
|
पु3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
सामान्य शाही धागा आकार रूपांतरण संदर्भ |
||
|
शाही आकार |
लगभग। मीट्रिक (मिमी) |
रूपांतरण सूत्र |
|
1/8 |
3.2 मिमी |
1 × 8 × 25.4 = 3.175 |
|
5/32 |
3.97 मिमी |
5 × 32 × 25.4 = 3.97 |
|
1/4 |
6.35 मिमी |
1 × 4 × 25.4 = 6.35 |
|
5/16 |
7.94 मिमी |
5 × 16 × 25.4 = 7.94 |
|
3/8 |
9.53 मिमी |
3 × 8 × 25.4 = 9.53 |
|
1/2 |
12.7 मिमी |
1 × 2 × 25.4 = 12.7 |
पीयू फिटिंग और पीजी फिटिंग के बीच अंतर?

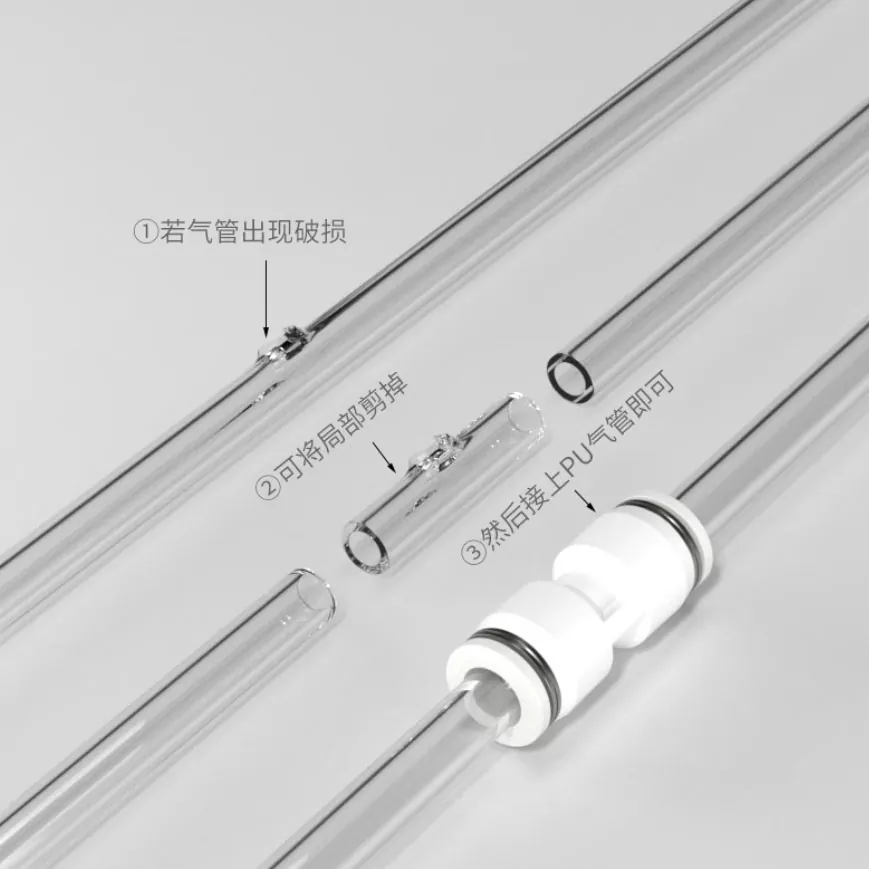

पीयू दोनों तरफ एक ही हवा की नली को जोड़ता है, पीजी दोनों तरफ अलग -अलग व्यास के साथ हवा की नली को जोड़ता है
