ओउलेइकाई एम3 सीरीज एयरटैक-टाइप 3/2 वे मैकेनिकल वाल्व में 2 ऑपरेटिंग स्टेट्स और 3 पथ चयन हैं। एम3 मैकेनिकल वाल्व विभिन्न वायवीय नियंत्रण परिदृश्यों के लिए उपयुक्त है। पिस्टन-प्रकार की संरचना एम3 मैकेनिकल वाल्व नियंत्रण बल काम के दबाव से अप्रभावित है। वे हैं स्थिर, विश्वसनीय और टिकाऊ, लंबे समय तक स्थिर कामकाजी वातावरण के लिए उपयुक्त, जैसे असेंबली लाइनों और पैकेजिंग लाइनों जैसी स्वचालित उत्पादन लाइनों में वायवीय नियंत्रण।
प्रतीक:
ऑर्डरिंग कोड
एम3
बजे
210
06
R

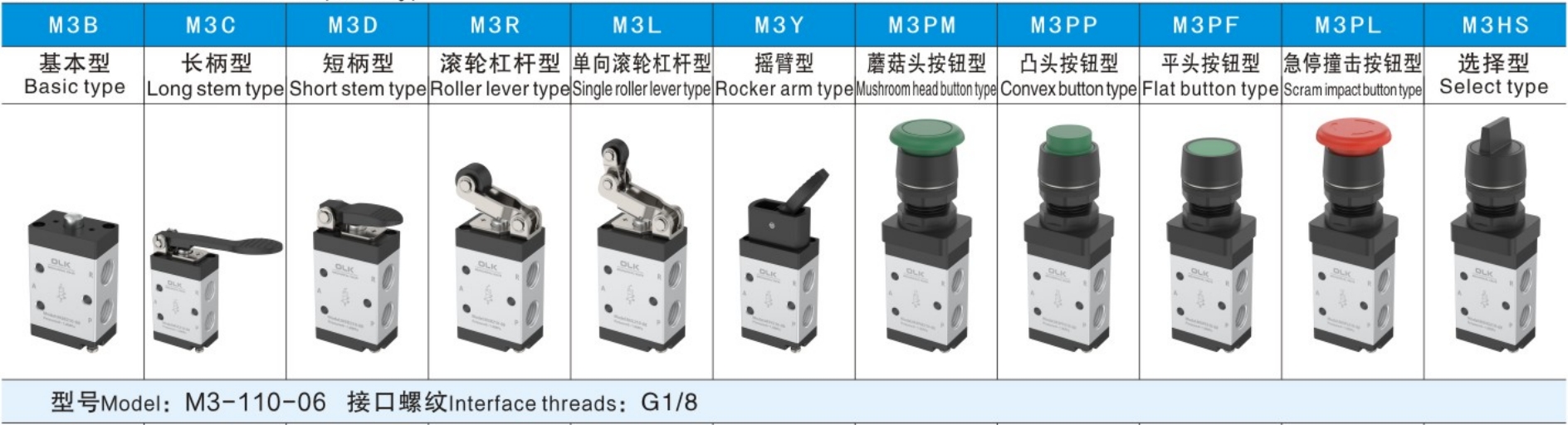

शृंखला
बटन प्रकार
कोड
पोर्ट आकार
बटन का रंग
एम3:एमसीरीज़ 2 स्थिति 3 रास्ता

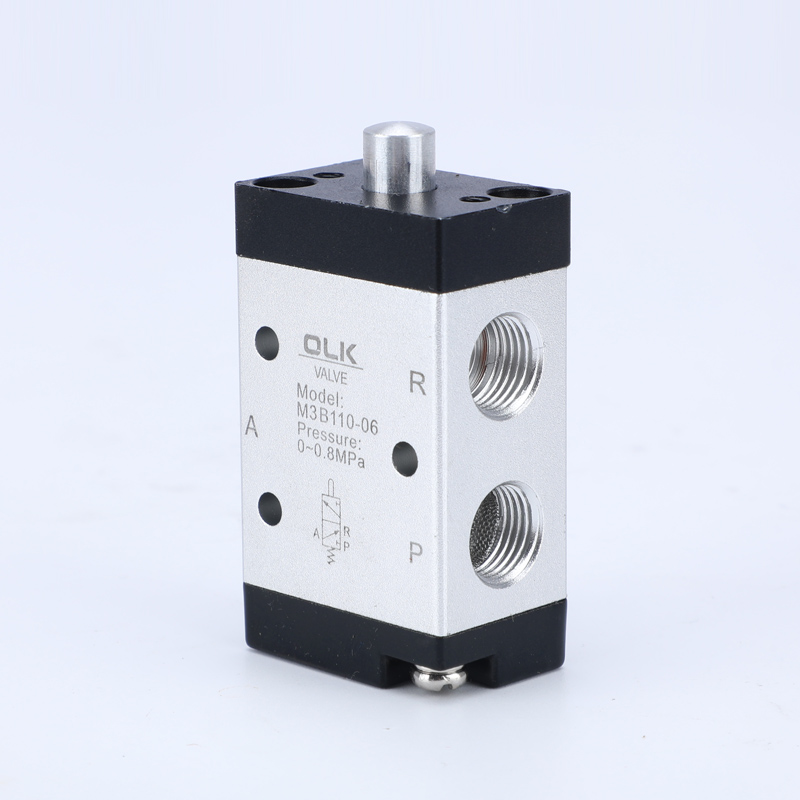

बी: मूल प्रकार (एम3बी)
110:110 श्रृंखला एकल नियंत्रण
100:06:जी1/8
पीएल:लाल

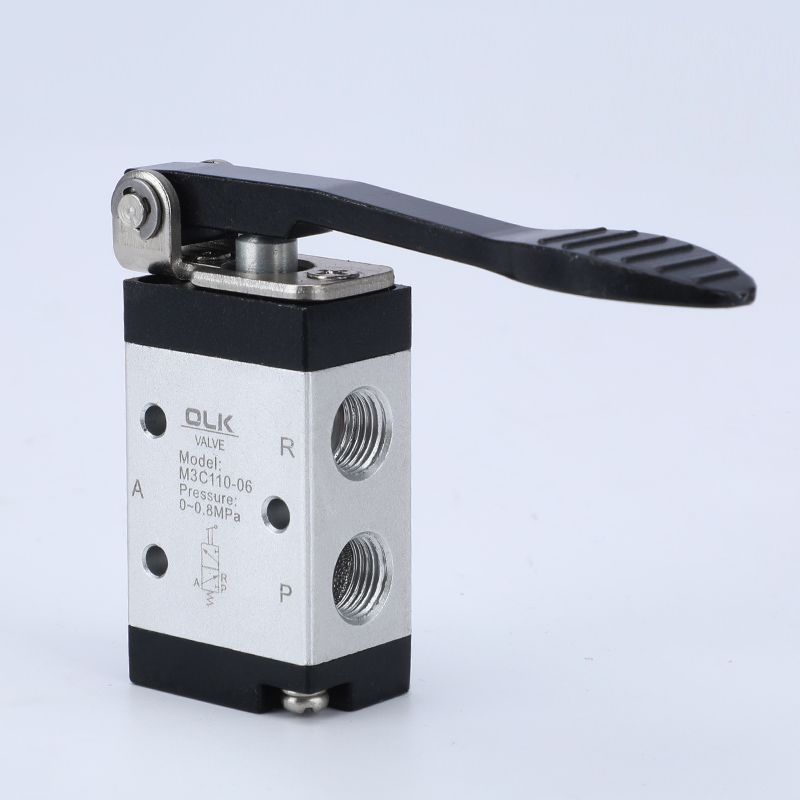

C: लंबे हैंडल प्रकार (M3C)
210:210 श्रृंखला एकल नियंत्रण
200:06:जी1/8
पीपी/पीएफ/पीएम/एचएस: लाल हरा काला

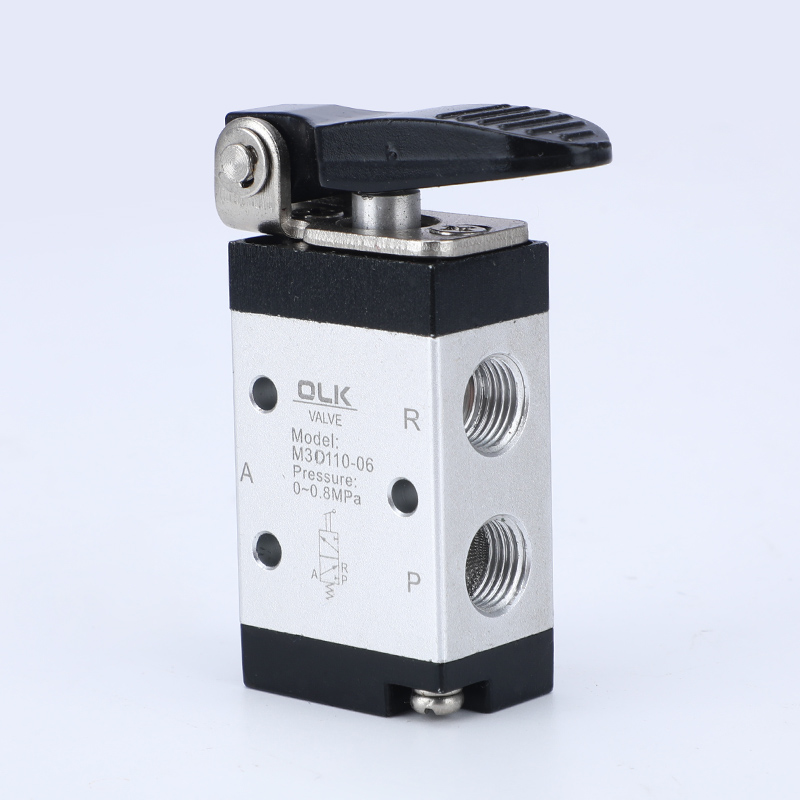

डी: लघु हैंडल प्रकार (एम3डी)
200:08:जी1/4

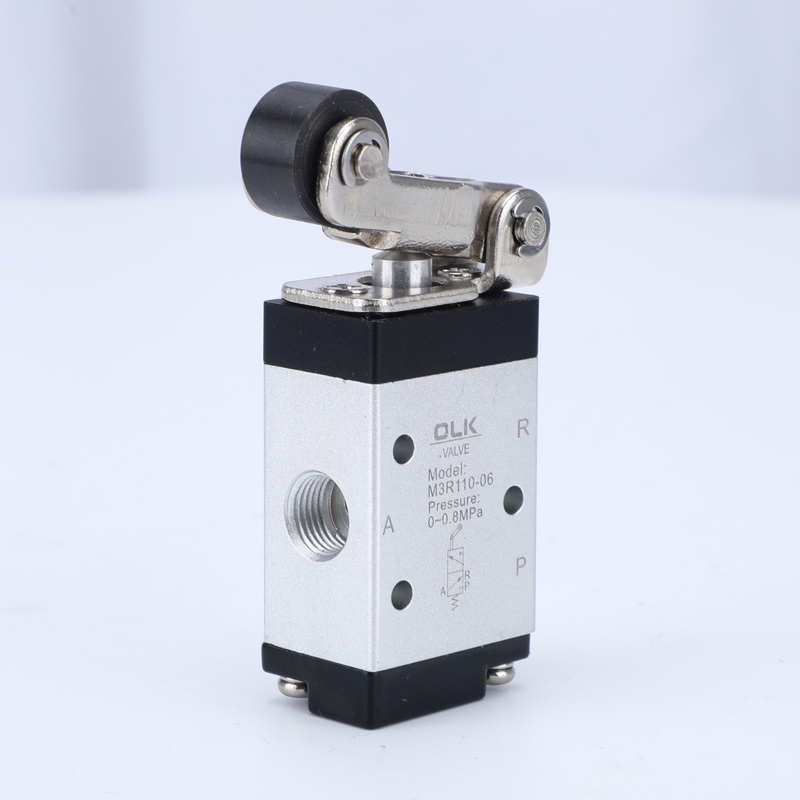

आर:रोलर लीवर प्रकार (एम3आर)

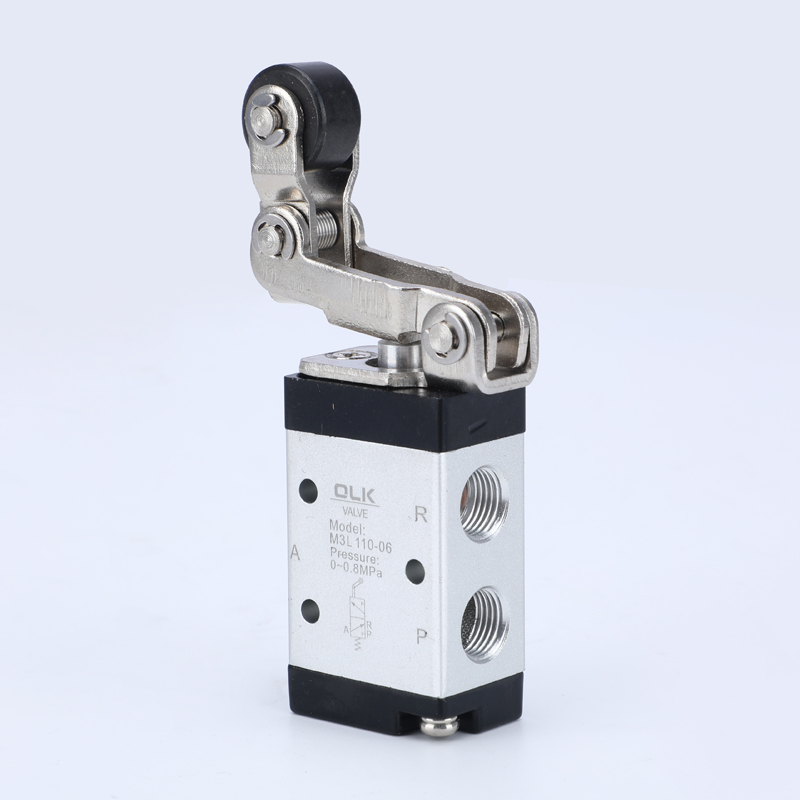

एल: यूनिडायरेक्शनल रोलर लीवर प्रकार (एम3एल)

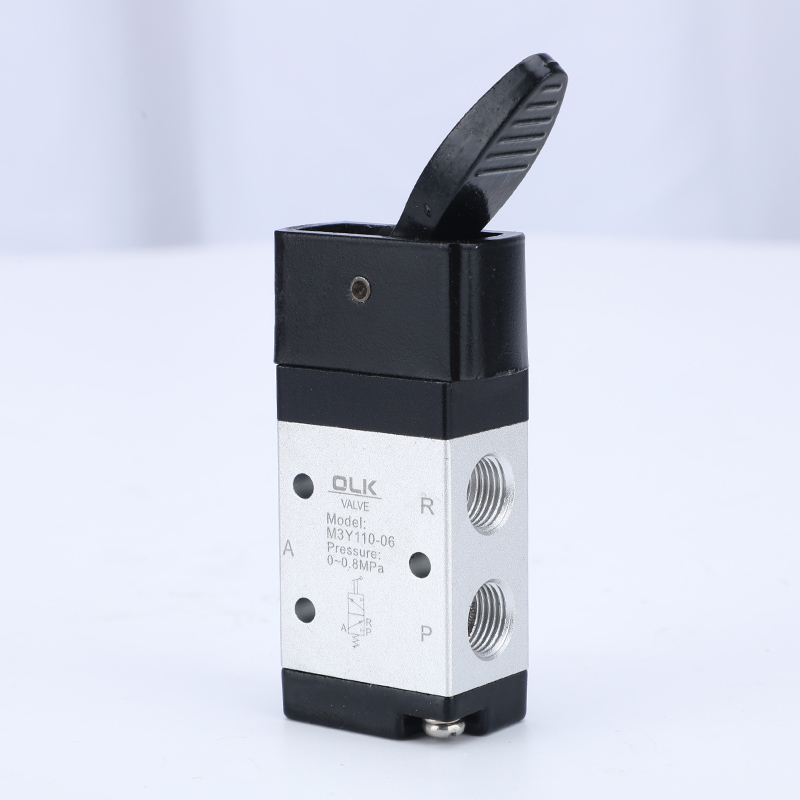

Y: रॉकर आर्म टाइप (M3Y)

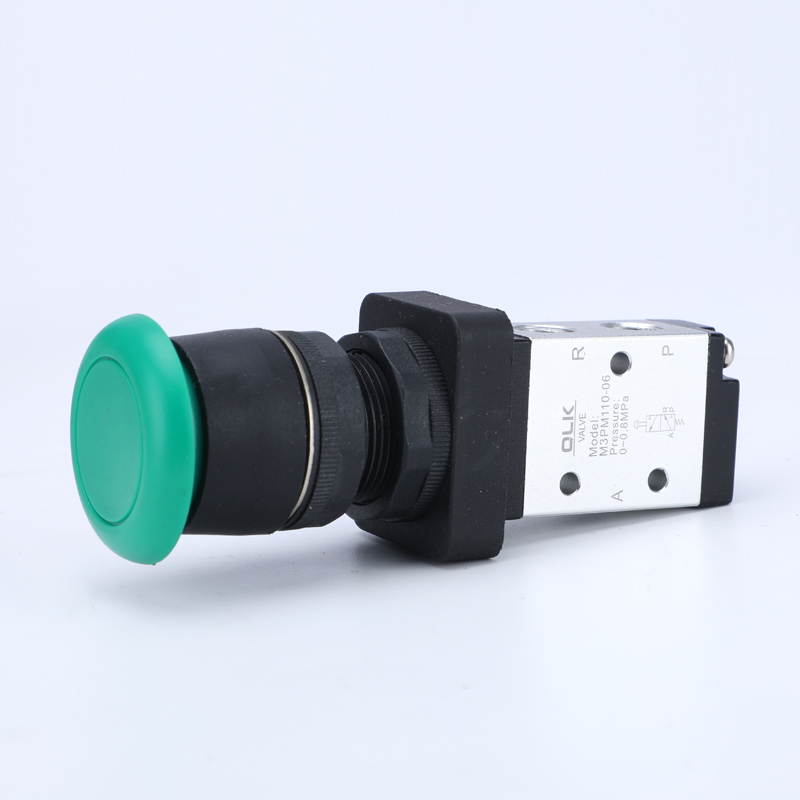

PM:मशरूम हेड बटन प्रकार (M3PM)

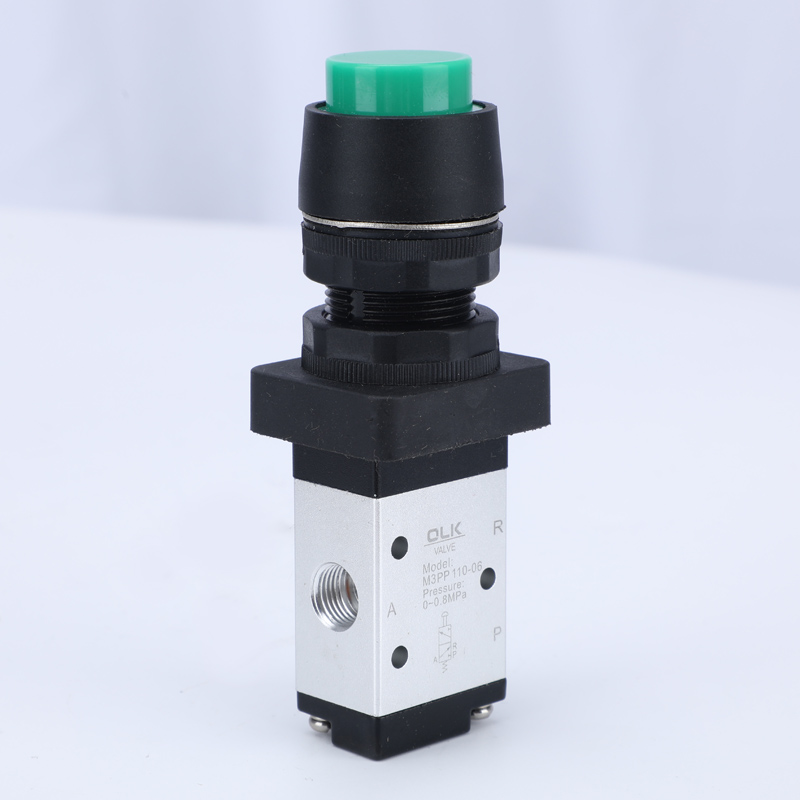

पीपी: उठा हुआ हेड बटन प्रकार (एम3पीपी)

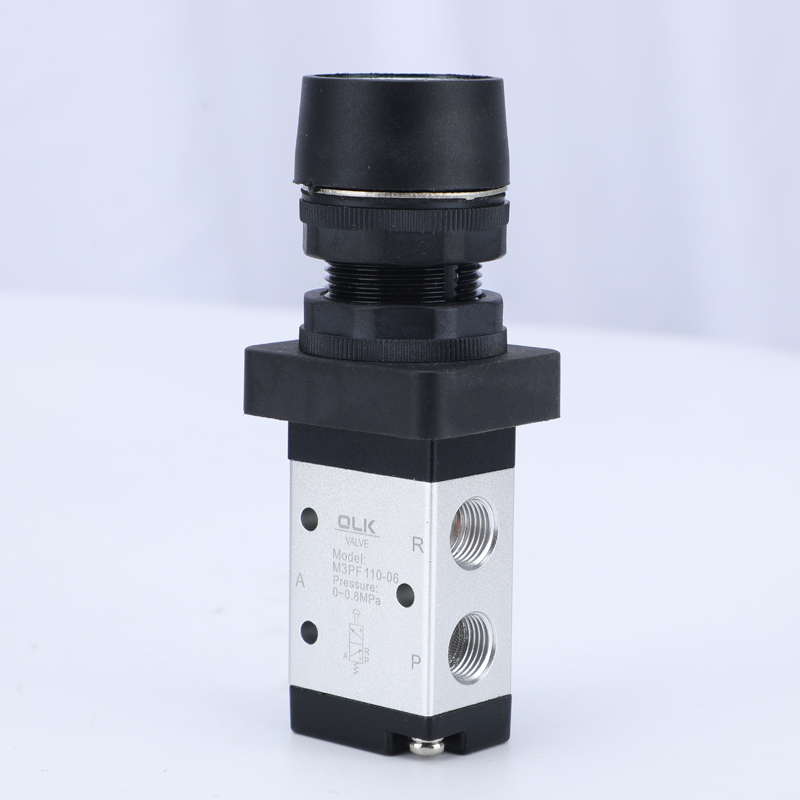

पीएफ:फ्लैट हेड बटन प्रकार (एम3पीएफ)

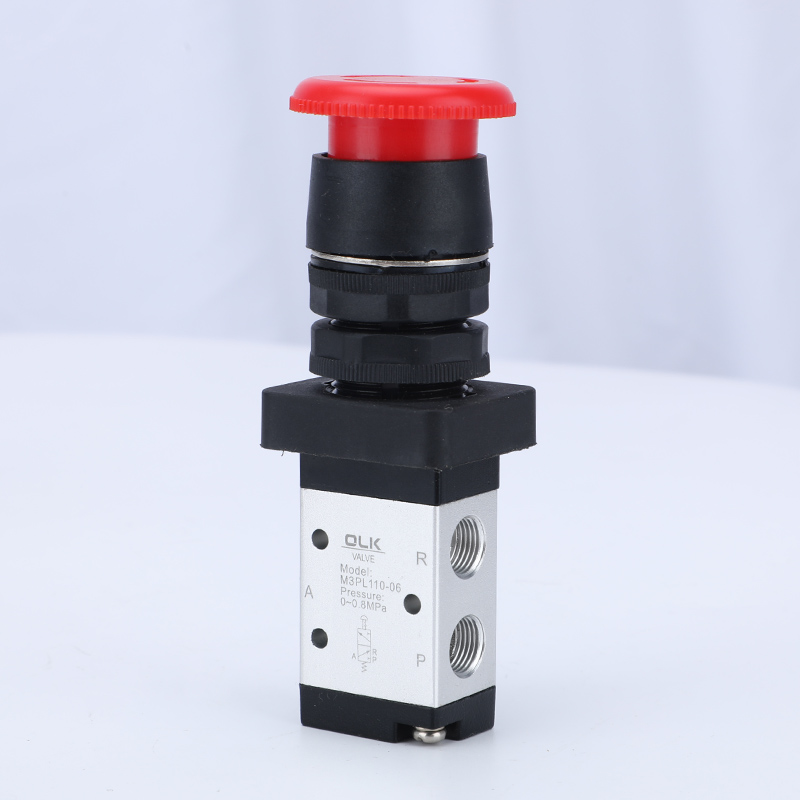

पीएल: आपातकालीन स्टॉप इम्पैक्ट बटन प्रकार (एम3पीएल)
एचएस: चयनकर्ता प्रकार (एम3एचएस)
1. निकास बंदरगाह शरीर पर स्थित है, जिससे शोर और प्रदूषण को कम करने के लिए मफलर की स्थापना की सुविधा मिलती है।
2. एम3बी, एम3आर, और एम3एल श्रृंखला को बाहरी तंत्र द्वारा प्रदान किए गए स्विचिंग के लिए बाहरी बलों की आवश्यकता होती है, जो स्थिति का पता लगाने या स्ट्रोक स्विच के लिए उपयुक्त है।
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP, और M3PLM3HS श्रृंखला को विभिन्न परिस्थितियों में सुविधाजनक उपयोग के लिए नियंत्रण प्रमुखों के विभिन्न संरचनात्मक आकार के साथ मैन्युअल रूप से संचालित किया जाता है।
4. पिस्टन-प्रकार की संरचना, नियंत्रण बल काम के दबाव (यानी, कोई पिछला दबाव नहीं), आंतरिक रिंग सीलिंग, उत्कृष्ट सीलिंग और लचीली स्विचिंग से प्रभावित नहीं होता है।
5. तेल चिकनाई की कोई जरूरत नहीं.
6. सुविधाजनक स्थापना और एकाधिक स्थिति माउंटिंग के साथ उपयोग।
7. M3C, M3D, M3Y, M3R और M3L श्रृंखला के नियंत्रण प्रमुख लंबे जीवन और अधिक विश्वसनीयता के लिए धातु सामग्री से बने होते हैं।
|
नमूना |
एम3बी |
एम3सी |
एम3डी |
एम3आर |
एम3एल |
एम3वाई |
एम3पीएम |
एम3पीपी |
एम3पीएफ |
एम3पीएल |
एम3एचएस |
|
|
कामकाजी माध्यम |
वायु (40μm से अधिक की फ़िल्टर स्क्रीन के माध्यम से फ़िल्टर करें) |
|||||||||||
|
एक्शन मोड |
बाहरी नियंत्रण प्रत्यक्ष अभिनय प्रकार |
|||||||||||
|
पोर्ट आकार |
05:एम5;06:जी1/8;08:जी1/4 |
|||||||||||
|
प्रभावी पार-अनुभागीय क्षेत्र |
मिनी |
05:2.5mm²(Cv=0.14) |
||||||||||
|
110 |
06:8.0mm²(Cv=0.45) |
|||||||||||
|
210 |
06:9.0mm²（Cv=0.5）; 0.8:12.0mm²(Cv=0.67) |
|||||||||||
|
पद |
3/2 पोर्ट |
|||||||||||
|
कोई ज़रुरत नहीं है |
||||||||||||
|
दबाव सीमा |
0-1.0MPa (0-145psi) |
|||||||||||
|
प्रूफ का दबाव |
1.5एमपीए (215पीएसआई) |
|||||||||||
|
जागने का दबाव |
'-20-70℃ |
|||||||||||
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|||||||||||
सावधानियां
1) नियंत्रण भाग इंजीनियरिंग प्लास्टिक से बना है, और केवल मैन्युअल संचालन की अनुमति है। वाल्व को स्विच करने के लिए धातु के प्रभाव का उपयोग न करें।
2) M3B, M3C, M3D, M3PM, M3PF और M3PP श्रृंखला स्वचालित रूप से रीसेट हो जाती हैं। M3Y, M3HS और M3PL मैनुअल वाल्व मैन्युअल रूप से रीसेट किए जाते हैं। एम3पीएल को खजाने की स्थिति में दबाने के बाद, रीसेट करने के लिए रोटरी नॉब को घुमाने की जरूरत है।
3) रिवर्सिंग स्ट्रोक पर ध्यान दें. जब कोई बाहरी बल वाल्व को रिवर्स करने का कारण बनता है, तो मूल रिवर्सिंग स्ट्रोक नियंत्रण स्ट्रोक तालिका में निर्दिष्ट रिवर्सिंग स्ट्रोक की सीमा से अधिक नहीं होना चाहिए, अन्यथा यह वाल्व बॉडी को नुकसान पहुंचाएगा।
4) एम3एल वन-वे रोलर वाल्व केवल एक दिशा में स्विच कर सकता है (दाएं से बाएं तरफ मारना)। दूसरी दिशा में अमान्य प्रभाव (बाएं से दाएं मुड़ा हुआ)।
5) नियंत्रण शीर्ष संयोजन को अलग से ऑर्डर किया जा सकता है।
