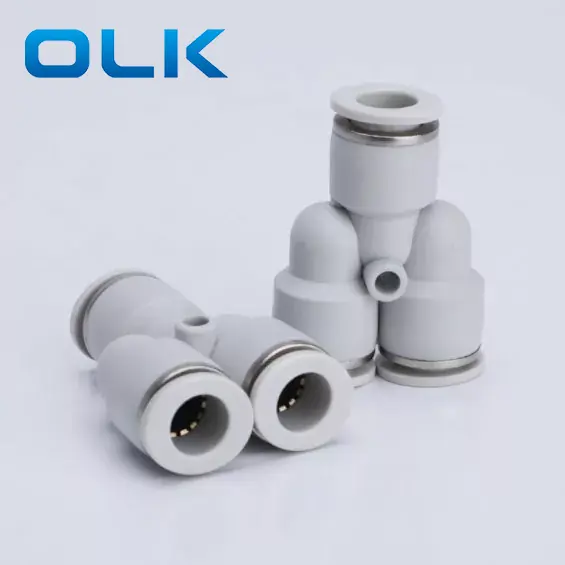

ट्यूब फिटिंग में PY यूनियन y पुश एक वाई-आकार की फिटिंग है जिसका उपयोग वायवीय प्रणालियों में एयरफ्लो को विभाजित या संयोजित करने के लिए किया जाता है।
यह एक ही बाहरी व्यास के तीन ट्यूबों को जोड़ता है, जो सभी दिशाओं में एक सुरक्षित और एयरटाइट कनेक्शन प्रदान करता है।
|
पाइर |
8 |
|
नमूना |
ट्यूब आकार (मीट्रिक) |
|
पीई सीरीज़ फिटिंग |
4: 4 मिमी |
|
|
6: 6 मिमी |
|
|
8: 8 मिमी |
|
|
10: 10 मिमी |
|
|
12: 12 मिमी |
|
|
14: 14 मिमी |
|
|
16: 16 मिमी |
|
तरल पदार्थ |
हवा/पानी (सशर्त)/वैक्यूम |
|
परिचालन दाब |
0-1.0MPA |
|
वैक्यूम दबाव |
-100kpa (10 टॉर) |
|
परिचालन तापमान |
-10-60 ℃ |
|
सामग्री |
नायलॉन (पीए), पॉलीयुरेथेन (पीयू) |
|
इंच ट्यूब फिटिंग |
मेट्रिक्ट्यूब फिटिंग |

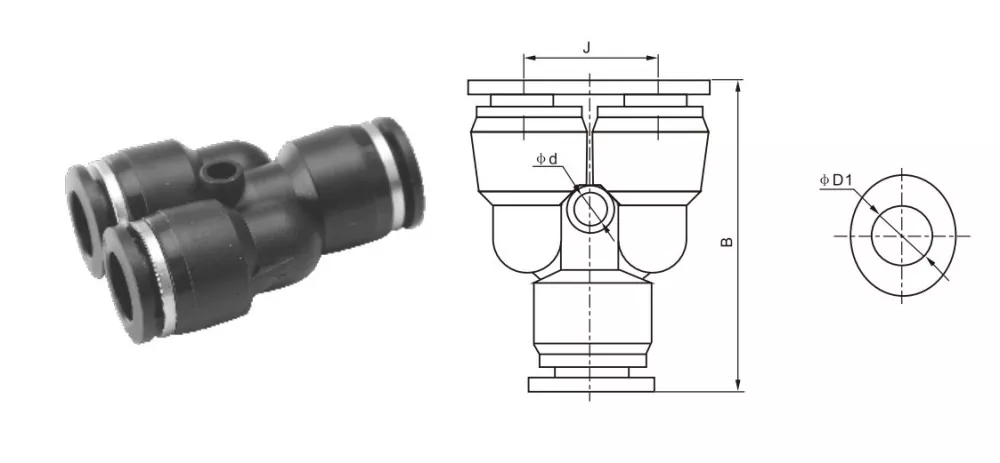

φd |
B |
J |
φd |
|
Py5/32 |
पाय -4 |
4 |
38 |
11.6 |
2.5 |
|
Py1/4 |
पाय -6 |
6 |
39 |
13.3 |
3.5 |
|
Py5/16 |
PY-8 |
8 |
42.5 |
15.5 |
4.5 |
|
Py3/8 |
पाइ-10 |
10 |
48 |
38.5 |
4.5 |
|
Py1/2 |
PY-12 |
12 |
54 |
21.5 |
4 |
|
सामान्य शाही धागा आकार रूपांतरण संदर्भ |
||
|
शाही आकार |
लगभग। मीट्रिक (मिमी) |
रूपांतरण सूत्र |
|
1/8 |
3.2 मिमी |
1 × 8 × 25.4 = 3.175 |
|
5/32 |
3.97 मिमी |
5 × 32 × 25.4 = 3.97 |
|
1/4 |
6.35 मिमी |
1 × 4 × 25.4 = 6.35 |
|
5/16 |
7.94 मिमी |
5 × 16 × 25.4 = 7.94 |
|
3/8 |
9.53 मिमी |
3 × 8 × 25.4 = 9.53 |
|
1/2 |
12.7 मिमी |
1 × 2 × 25.4 = 12.7 |
