स्व-लॉकिंग समायोजन: एक दबाव स्व-लॉकिंग तंत्र की सुविधा है। एक बार वांछित दबाव सेट हो जाने पर, इसे लॉक करने के लिए बस घुंडी को नीचे दबाएं। यह बाहरी कंपन या आकस्मिक संपर्क के कारण निर्धारित दबाव को बदलने से रोकता है।
बहुमुखी जल निकासी: विभिन्न परिचालन स्थितियों के अनुरूप मैनुअल ड्रेन और ऑटो ड्रेन दोनों विकल्पों में उपलब्ध है। पारदर्शी कटोरा जल स्तर की आसान निगरानी की अनुमति देता है।
उच्च परिशुद्धता गेज: स्पष्ट, सटीक रीडिंग और सिस्टम दबाव की वास्तविक समय की निगरानी के लिए उच्च परिशुद्धता दबाव गेज से लैस।
प्रवाह दिशा जांचें: कृपया स्थापना से पहले वायु प्रवाह दिशा सत्यापित करें! वाल्व बॉडी के शीर्ष पर प्रवाह दिशा के निशान (तीर या IN/OUT) होते हैं। स्थापना के लिए इन संकेतकों का सख्ती से पालन करें। उल्टा स्थापित करने से खराबी या रिसाव हो सकता है।
नियमित रखरखाव: कटोरे में पानी के स्तर की नियमित रूप से जाँच करें और यदि मैन्युअल नाली प्रकार का उपयोग कर रहे हैं तो इसे सूखा दें। स्नेहक तेल कम होने पर फिर से भरें (ISO VG32 टर्बाइन ऑयल अनुशंसित है)।
|
कोड भेजने का आदेश |
|||||
|
ए.सी |
2000 |
- |
02 |
- |
D |
|
शृंखला कोड |
खोल का आकार |
|
पोर्ट आकार: |
|
जल निकासी विधि |
|

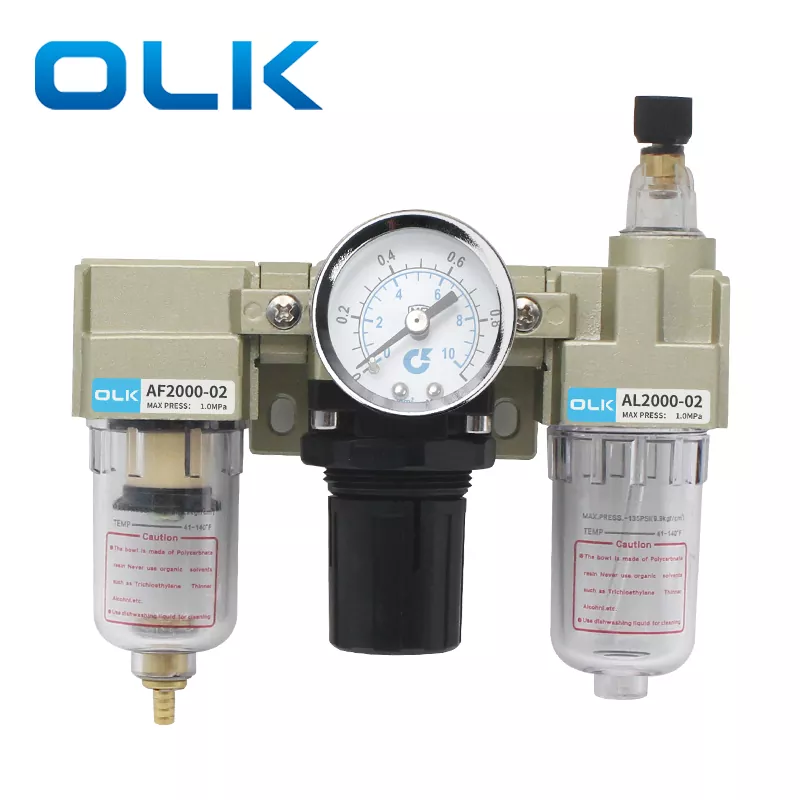

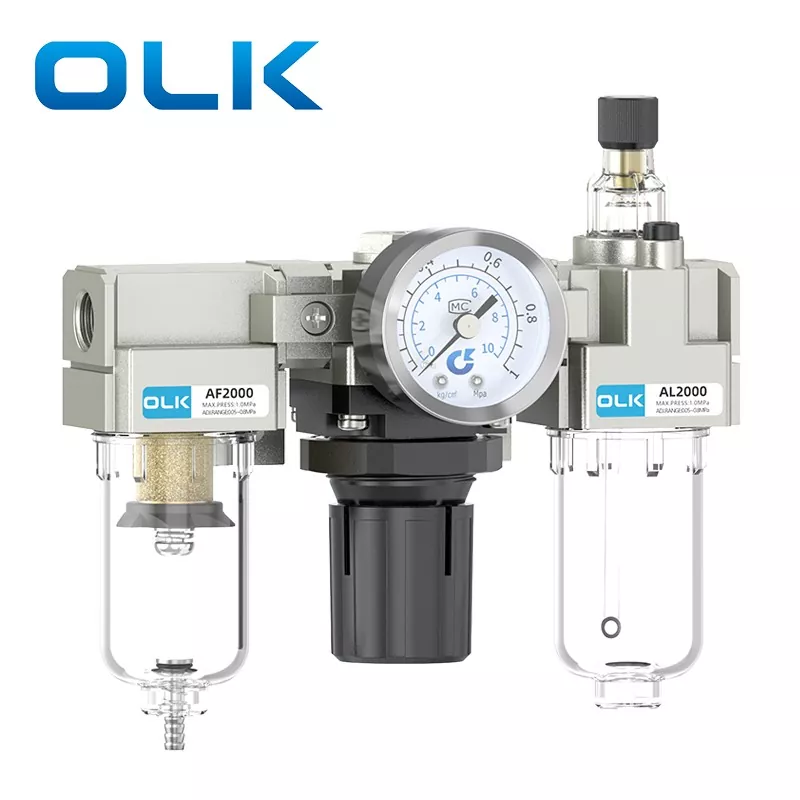

एसी：एसएमसी प्रकार एसी एफआरएल यूनिट |
1000 |
|
एम5:एम5 |
|
रिक्त: मैनुअल नाली |
|
|
2000 |
|
02:1/4 |
|
ए: विभेदक दबाव नाली |
|
|
3000 |
|
03:3/8 |
|
डी: ऑटो नाली |
|
|
4000 |
|
04:1/2 |
|
|
|
|
5000 |
|
06:3/4 |
|
|
|
|
|
|
10:1 |
|
|
|
प्रूफ का दबाव |
1.5 एमपीए(15.3किग्रा/सेमी³) |
|
अधिकतम कार्य दबाव |
1.0Mpa(10.2kgf/cm³) |
|
पर्यावरण और द्रव तापमान |
5-60℃ |
|
फ़िल्टर एपर्चर |
5μm |
|
तेल |
ISOVG32 |
|
कप सामग्री |
पीसी |
|
कप हुड |
AC1000-2000(बिना) AC3000-5000 (साथ में) |
|
दबाव विनियमन सीमा |
AC1000:0.05-0.7 Mpa (0.51-7.1 kgf/cm³) AC2000-5000:0.05-0.085 Mpa(0.51-8.7 kgf/cm³) |
|
|
2000 श्रृंखला |
3000 श्रृंखला |
4000 श्रृंखला |
5000 श्रृंखला |
|
ऐडवर्ड्स |
1/8 |
1/4 |
||
|
ए.सी |
||||
|
बीआर |
1/4 |
- |
||
|
बीएफसी |
- |
|||
सबसे पहले, जोड़ों को लपेटे हुए पीटीएफई टेप और दबाव नापने का यंत्र के साथ स्थापित करें
2. तीर दिशा का पालन करें: बाईं ओर हवा का सेवन है, और दाईं ओर हवा का आउटलेट है
3. वायु ट्यूबों को दोनों सिरों पर संबंधित फिटिंग से कनेक्ट करें
4. दबाव समायोजन नट को ऊपर उठाएं और दबाव को नियंत्रित करने के लिए इसे घुमाएं; दक्षिणावर्त घुमाने से वायु प्रवाह बढ़ता है, जबकि वामावर्त घुमाने से वायु प्रवाह कम हो जाता है
5. वांछित वायु दबाव को समायोजित करें, फिर हवा को लॉक करने के लिए समायोजन नट को नीचे की ओर दबाएं
6. यदि ईंधन की आवश्यकता है, तो ऑयलर पर लगे पेंच को ढीला कर दें
7. तेल इनलेट में वायवीय रखरखाव तेल या टरबाइन तेल डालें (सुनिश्चित करें कि वायवीय तेल कप पर इंगित तेल स्तर रेखा से अधिक न हो)
8. वायवीय तेल भरने के बाद, अखरोट को एलन रिंच से कस लें
9. तेल की आपूर्ति को रोटेशन द्वारा समायोजित करें: दक्षिणावर्त तेल प्रवाह को बढ़ाता है, वामावर्त इसे कम करता है
|
नाली का प्रकार |
काम के सिद्धांत |
अनुप्रयोग वातावरण |
लाभ |
नुकसान |
|
मैनुअल नाली |
फिल्टर बाउल में जमा हुआ पानी नियमित अंतराल पर ड्रेन वाल्व को मैन्युअल रूप से घुमाने या दबाने से निकल जाता है। जल निकासी पूर्ण है या नहीं यह पूरी तरह से मैन्युअल संचालन पर निर्भर करता है। |
जल निकासी की कम आवश्यकता वाली सरल प्रणालियाँ या अनुप्रयोग। |
सरल संरचना, कम विफलता दर, कोई अतिरिक्त रखरखाव की आवश्यकता नहीं। |
मैनुअल ऑपरेशन पर निर्भर करता है; जल निकासी को भूलना आसान है। अत्यधिक जल संचय निस्पंदन प्रदर्शन को प्रभावित कर सकता है। |
|
विभेदक दबाव नाली |
फ़िल्टर से पहले और बाद में दबाव अंतर का उपयोग करता है। जब घनीभूत संचय बढ़ता है और दबाव अंतर पूर्व निर्धारित मूल्य तक पहुंच जाता है, तो नाली स्वचालित रूप से खुल जाती है। दबाव अंतर सामान्य होने पर यह फिर से बंद हो जाता है। हवा का दबाव और प्रवाह होने पर ही काम करता है। |
स्थिर वायु आपूर्ति और सरल परिचालन स्थितियों वाले वातावरण, जहां मैन्युअल संचालन सुविधाजनक नहीं है। |
बिजली की आपूर्ति की आवश्यकता नहीं है. स्वचालित जल निकासी, मैन्युअल जल निकासी की तुलना में अधिक विश्वसनीय। |
स्थिर वायु दाब की आवश्यकता है। लंबे समय तक शटडाउन के दौरान या जब कोई दबाव अंतर नहीं होता है तो जल निकासी का प्रदर्शन सीमित होता है। |
|
स्वचालित जल निकासी |
फ़्लोट तंत्र या टाइमर का उपयोग करता है। जब संघनन एक निश्चित स्तर तक पहुँच जाता है, तो नाली अपने आप खुल जाती है |
उच्च संपीड़ित वायु गुणवत्ता आवश्यकताओं वाली स्वचालित उत्पादन लाइनें और प्रणालियाँ। |
सबसे समय पर और स्थिर जल निकासी प्रदर्शन। |
अपेक्षाकृत अधिक लागत. |
इसे एसी एफआरएल क्यों कहा जाता है?
एएफ (एयर फिल्टर) + एआर (प्रेशर रेगुलेटिंग वाल्व) + एएल (ऑयल मिस्ट लुब्रिकेटर) = एसी ट्रिपल यूनिट
अनुशंसित कनेक्शन विधि
एयर कंप्रेसर - एयर सोर्स प्रोसेसर - नियंत्रण घटक - एक्चुएटर
यदि प्लास्टिक कप का सुरक्षात्मक आवरण अक्सर आसानी से टूट जाता है तो मुझे क्या करना चाहिए?
कुछ ग्राहक अक्सर पाते हैं कि प्लास्टिक के कप दबाव के कारण नहीं बल्कि सामग्री के कारण फटते हैं। प्लास्टिक के कप कुछ वातावरणों के प्रति प्रतिरोधी नहीं होते हैं, जिससे धातु के कप विशिष्ट परिस्थितियों में एक बेहतर विकल्प बन जाते हैं
सोलनॉइड वाल्व सिलेंडरों की सेवा जीवन कैसे बढ़ाएं?
फ़िल्टर का उपयोग करने से हवा से नमी और अशुद्धियाँ दूर हो सकती हैं, जिससे पिस्टन और सीलिंग रिंगों को घर्षण क्षति को प्रभावी ढंग से कम किया जा सकता है। टरबाइन तेल जोड़ने के लिए एक स्नेहक का उपयोग किया जा सकता है, जिसे फिर सिलेंडर पिस्टन और सीलिंग रिंगों को चिकना करने के लिए हवा द्वारा ले जाया जाता है। दबाव नियामक सेवन वायु दबाव को समायोजित कर सकता है, जिससे कार्य कुशलता में और सुधार हो सकता है
OLK के लिए फ़िल्टर तत्व किस सामग्री से बना है?
OLK 25μm की निस्पंदन सटीकता के साथ तांबे के फिल्टर तत्वों का उपयोग करता है, जबकि साधारण फाइबर फिल्टर तत्वों की सटीकता केवल 5μm है। उच्च परिशुद्धता फिल्टर तत्व गैस से अशुद्धियों और नमी को प्रभावी ढंग से हटा सकते हैं, जिससे यह सुनिश्चित होता है कि आउटपुट हवा सूखी और दूषित पदार्थों से मुक्त है
