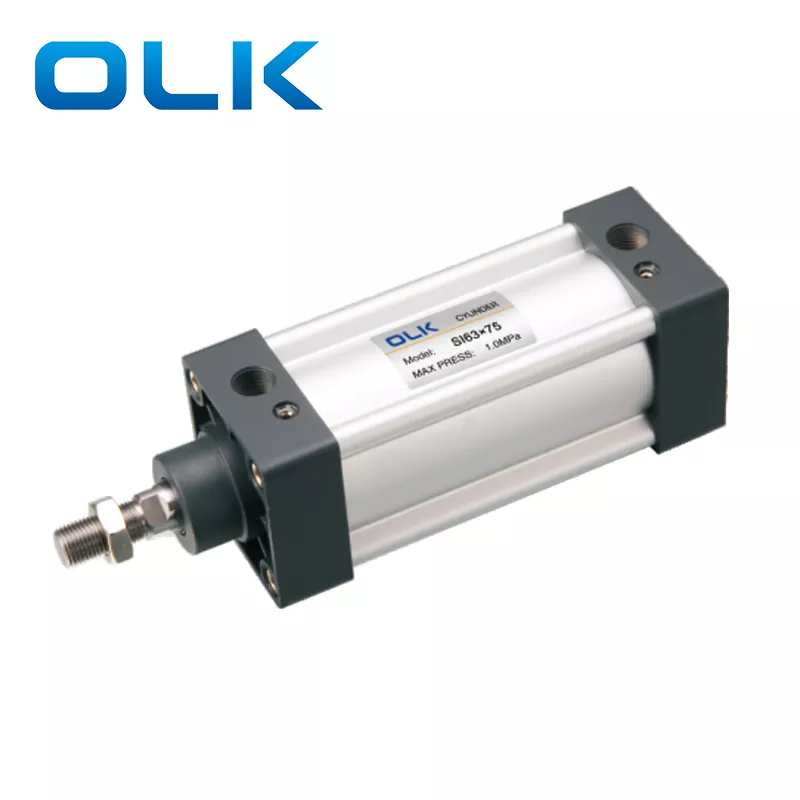

एसआई श्रृंखला ISO15552 मानक वायवीय सिलेंडर तीन प्रकारों में उपलब्ध हैं: मानक डबल-एक्टिंग, एसआईडी डबल-रॉड डबल-एक्टिंग, और एसआईजे डबल-रॉड डबल-एक्टिंग समायोज्य स्ट्रोक के साथ। वे आईएसओ 15552 मानक के अनुरूप हैं, जिसका अर्थ है कि उनके स्थापना आयाम इससे बड़े हैंएसयू वायवीय सिलेंडरएक ही आकार का. स्थिर सहायक उपकरण विनिमेय नहीं हैं और केवल आईएसओ 15552 (पूर्व में आईएसओ 6431) विनिर्देशों के साथ संगत हैं।
1.IS015552 (मूल IS06431) मानक वायवीय सिलेंडर;
2. पिस्टन सील 2 वाई-आकार की एक-तरफ़ा सील संरचना से बनी है, जिसमें मुआवजा कार्य, लंबी सेवा जीवन और कम स्टार्ट-अप दबाव है,
3. टाई रॉड के बिना 米 के आकार के एल्यूमीनियम पाइप में अच्छा संक्षारण प्रतिरोध होता है;
4. सिलेंडर का बफर समायोजन सुचारू और स्थिर है:
5. कई विशिष्टताओं के साथ स्थापना के लिए सिलेंडर और सहायक उपकरण वैकल्पिक हैं।

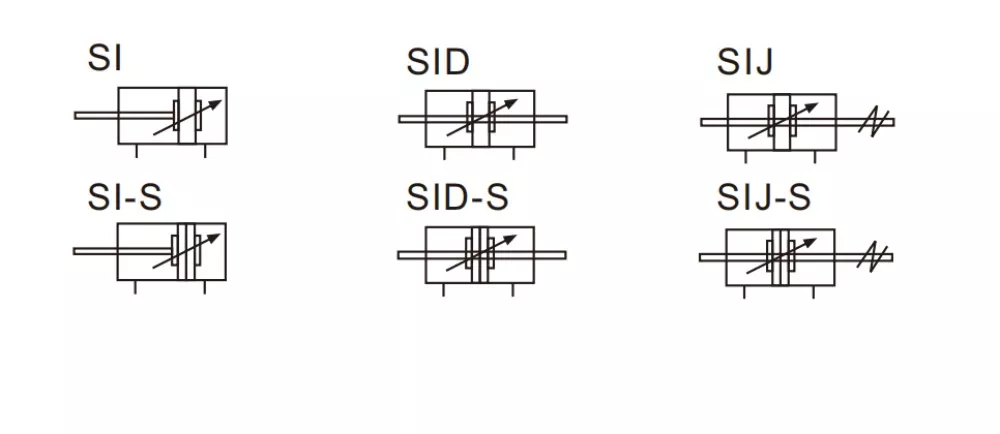

एसआई श्रृंखला ISO15552 मानक वायवीय सिलेंडर प्रतीक:
|
कोड भेजने का आदेश |
|
|||||||||
|
और |
160 |
|
एक्स |
50 |
|
|
S |
|
|
|
|
सिड |
160 |
|
एक्स |
50 |
|
|
S |
|
|
|
|
कहना |
160 |
|
एक्स |
50 |
-- |
20 |
S |
|
|
|
|
नमूना |
जनम का आकार |
रॉड सामग्री |
|
आघात |
|
समायोज्य स्ट्रोक |
चुंबक |
माउन्टिंग का प्रकार |
सीलिंग सामग्री |
थ्रेड प्रकार |
|
एसआई: दोहरा अभिनय प्रकार |
|
रिक्त: मध्यम कार्बन स्टील |
|
|
|
10:10 मिमी |
रिक्त: चुंबक के बिना |
|
रिक्त:टीपीयू |
रिक्त :पीटी（55°） |
|
एसआईडी: डबल रॉड प्रकार |
|
ए:एसयूएस420जे2 |
|
|
|
20:20 मिमी |
एस: चुंबक के साथ |
एच: विटन |
जी:जी（55°） |
|
|
एसआईजे: समायोज्य स्ट्रोक प्रकार |
|
बी:एसयूएस304 |
|
|
|
30:30 मिमी |
|
एन:एनबीआर |
टी:एनपीटी(60°) |
|
|
बोर का आकार (मिमी) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
अभिनय विधा |
दुगना अभिनय |
|||||||||
|
कामकाजी माध्यम |
साफ़ हवा |
|||||||||
|
निश्चित रूप |
और |
एफए एफबी सीए सीबी सीआर एलबी टीसी एफटीसी टीसीएम1 टीसीएम2 |
||||||||
|
सिड |
एफए एलबी टीसी एफटीसी टीसीएम1·टीसीएम2 |
|||||||||
|
कहना |
||||||||||
|
कार्य का दबाव |
0.1-1.0 एमपीए (14-145पीएसआई) |
|||||||||
|
प्रूफ का दबाव |
1.5 एमपीए (215पीएसआई) |
|||||||||
|
कार्य तापमान रेंज |
'-20-80℃ |
|||||||||
|
गति सीमा का प्रयोग करें |
30-800 |
30-500 |
||||||||
|
बफ़रिंग मोड |
समायोज्य बफ़र |
|||||||||
|
बफ़रिंग दूरी (मिमी) |
27 |
30 |
36 |
40 |
50 |
|||||
|
पोर्ट आकार |
पीटी1/8 |
पीटी1/4 |
पीटी3/4 |
पीटी1/2 |
पीटी3/4 |
|||||
एसआई बनाम एसयू वायवीय सिलेंडर: मुख्य अंतर और विशिष्टता तुलना
|
नमूना: |
वे हैं
|
और
|
|
मानक |
एसयू श्रृंखला सिलेंडर : जेआईएस/एयरटैक |
एसआई श्रृंखला सिलेंडर: ISO1552（ISO6431) |
|
लागू देश/क्षेत्र |
अधिकतर एशियाई उपकरणों (विशेष रूप से ताइवान और जापान सिस्टम उपकरण) में उपयोग किया जाता है |
अधिकतर यूरोपीय और अमेरिकी उपकरण, स्वचालन उत्पादन लाइनों में उपयोग किया जाता है |
|
स्थापना आयाम |
सघन |
बड़ा |
|
जनम का आकार |
32-400 |
32-200 |
|
स्थिर सहायक उपकरण |
सहायक उपकरण इसके साथ संगत हैंएससी श्रृंखला वायवीय |
ISO6431 श्रृंखला (डीएनसी, एसआई, एसएआई, एसई) उत्पादों के लिए आंतरिक लिंक बढ़ाएँ |
|
आंतरिक संरचनात्मक अंतर (बाहर से दिखाई नहीं देने वाला) |
अंत कवर आयाम (बढ़ते छेद की स्थिति, सिलेंडर सिर का आकार, सिलेंडर पूंछ का आकार) पिस्टन रॉड धागे की लंबाई सिलेंडर प्रोफ़ाइल की आंतरिक नाली संरचना यूरोपीय और जापानी मानक माउंटिंग छेद के बीच अंतर एसयू वायवीय सिलेंडर और एसआई एयर सिलेंडर को आपस में बदला नहीं जा सकता, और सहायक उपकरण (सी.ए /सीबी फुट ब्रैकेट,एफए-फ्लैंजेस,टीसी-एम, संयुक्त शीर्ष) संगत नहीं हैं |
|
SI सिलेंडर किस ब्रांड की जगह ले सकते हैं?
SI सिलेंडर AIRTAC के SI श्रृंखला सिलेंडर की जगह ले सकते हैं। हालाँकि, कृपया ध्यान दें कि AIRTAC ने SI श्रृंखला बंद कर दी है। उनके नए प्रतिस्थापन मॉडल को SAI श्रृंखला वायवीय सिलेंडर कहा जाता है, जिसमें समान कार्य और समान माउंटिंग आयाम होते हैं।
नई SAI श्रृंखला और पुराने SI श्रृंखला मानक एयर सिलेंडर के बीच क्या अंतर हैं?
नए SAI सिलेंडर में सेंसर इंस्टॉलेशन के लिए बाहरी खांचे हैं, जिससे सेंसर माउंटिंग त्वरित और सुविधाजनक हो जाती है।
SI किस प्रकार का सिलेंडर है?
एसआई एक मानक वायु सिलेंडर है।
