डायरेक्ट-सेल्स टू-पोजीशन फाइव-वे सोलनॉइड डायरेक्शनल वाल्व की ओउलेइकाई (ओएलके) 4एम श्रृंखला पायलट-संचालित नियंत्रण का उपयोग करती है, जिसमें तेज प्रतिक्रिया गति और विश्वसनीय संचालन होता है, जो डबल-एक्टिंग सिलेंडर को नियंत्रित करने के लिए उपयुक्त है। कॉइल ईडी लोगो के साथ आती है, जो विस्तारित अवधि के लिए निरंतर ऊर्जा की अनुमति देती है। डबल-हेड टू-पोजीशन सोलनॉइड वाल्व में मेमोरी फ़ंक्शन होता है। गाढ़ा वाल्व शरीर सतह की कठोरता को बढ़ाने के लिए कठोर ऑक्सीकरण से गुजरता है। उपयोग करने से पहले, कृपया वाल्व और पाइपलाइन का निरीक्षण करें ताकि यह सुनिश्चित हो सके कि वे वाल्व के सामान्य संचालन को प्रभावित करने से बचने के लिए बरकरार और रिसाव-मुक्त हैं।
4M श्रृंखला सोलनॉइड दिशात्मक वाल्व 4V सोलनॉइड वाल्व का एक प्रकार है, जिसका कार्यात्मक सिद्धांत 4V के समान है। विभिन्न स्थापना आवश्यकताओं के आधार पर, 4M श्रृंखला वाल्व ने कुछ इंटरफ़ेस और माउंटिंग होल आयामों को संशोधित किया है। Ouleikai (OLK) कंपनी ग्राहकों की विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार की विशिष्टताओं और मॉडलों की पेशकश करती है, अनुकूलन योग्य सेवाएं प्रदान करती है।

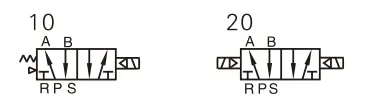

प्रतीक:
| ओडरिंग कोड |
|||||
| 4एम: | 3 | 10 | 10 | A |
|
| 4M:2 पोजीशन 5 वे सोलनॉइड वाल्व (NAMRU) |
कोड | वाल्व प्रकार |
पोर्ट आकार |
वोल्टेज |
तार लगाने की विधि |
|
|
1:100 श्रृंखला |
10: एकल सोलनॉइड वाल्व नियंत्रण 5/2 रास्ता |
एम5:एम5 | ए:AC220V | रिक्त: आपका |
|
|
2:200 श्रृंखला |
20: डबल सोलनॉइड वाल्व नियंत्रण 5/2 रास्ता |
06:जी1/8 | बी:डीसी24वी | एल: रेखा |
|
|
3:300 श्रृंखला |
|
08:जी1/4 | सी:एसी110वी |
|
|
|
|
|
10:जी3/8 | ई:एसी24वी |
|
|
|
|
|
|
एफ:डीसी12वी |
|
उत्पाद की विशेषताएँ:
1. आंतरिक रूप से पायलट-संचालित संरचना।
2. पिस्टन-प्रकार की संरचना, उत्कृष्ट सीलिंग और प्रतिक्रियाशील प्रतिक्रिया का दावा करती है।
3. मेमोरी फ़ंक्शन के साथ डुअल-हेड टू-पोजीशन सोलनॉइड वाल्व।
4. मेमोरी फीचर के साथ डुअल-हेड टू-पोजीशन सोलनॉइड वाल्व।
5. आंतरिक छिद्रों को विशेष तकनीकों से संसाधित किया जाता है, जिसके परिणामस्वरूप न्यूनतम घर्षण प्रतिरोध, कम प्रारंभिक वायु दबाव और विस्तारित जीवनकाल होता है।
6. स्नेहन मुक्त संचालन।
7. साइड प्लेट माउंटिंग, सक्रिय घटकों के साथ सीधे कनेक्शन को सक्षम करना।
8. सुविधाजनक इंस्टॉलेशन और डिबगिंग के लिए मैनुअल डिवाइस से लैस।
9. चयन के लिए विभिन्न मानक वोल्टेज स्तर उपलब्ध हैं।
|
कामकाजी माध्यम |
वायु (40μm से अधिक फ़िल्टर के माध्यम से फ़िल्टर की गई) |
|
कार्रवाई |
पायलट प्रकार |
|
पदों की संख्या |
2 स्थिति 5 रास्ता |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव सीमा एमपीए (पीएसआई) |
0.15∼0.8(21~114) |
|
गारंटीकृत दबाव प्रतिरोध |
1.5एमपीए (215पीएसआई) |
|
कार्य तापमान डिग्री सेल्सियस |
-20∼70 |
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|
मानक वोल्टेज |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
वोल्टेज रेंज का उपयोग करें |
एसी:±15％डीसी:±10％ |
|
बिजली की खपत |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
सुरक्षा स्तर |
आईपी65 (डीआईएन40050) |
|
गर्मी प्रतिरोध ग्रेड |
कक्षा बी |
|
रिश्ते का प्रकार |
DIN सॉकेट प्रकार, आउटलेट प्रकार |
|
उत्तेजना का समय |
0.05 सेकंड या उससे कम |
|
नमूना |
बंदरगाह का व्यास |
अधिकतम परिचालन आवृत्ति |
प्रवाह पार-अनुभागीय क्षेत्र मिमी² (सीवी मान) |
|
4M210-06 |
सेवन=जी1/8 |
5 बार/सेकंड |
14.0(0.78) |
|
4M220-06 |
सेवन=जी1/8 |
5 बार/सेकंड |
14.0(0.78) |
|
4M210-08 |
सेवन = G1/4 निकास = G1/8 |
5 बार/सेकंड |
16.0(0.89) |
|
4M220-08 |
सेवन = G1/4 निकास = G1/8 |
5 बार/सेकंड |
16.0(0.89) |
|
4M310-08 |
सेवन=जी3/8 निकास=जी1/4 |
4/सेकंड |
25.0(1.40) |
|
4M320-08 |
सेवन=जी3/8 निकास=जी1/4 |
4/सेकंड |
25.0(1.40) |
|

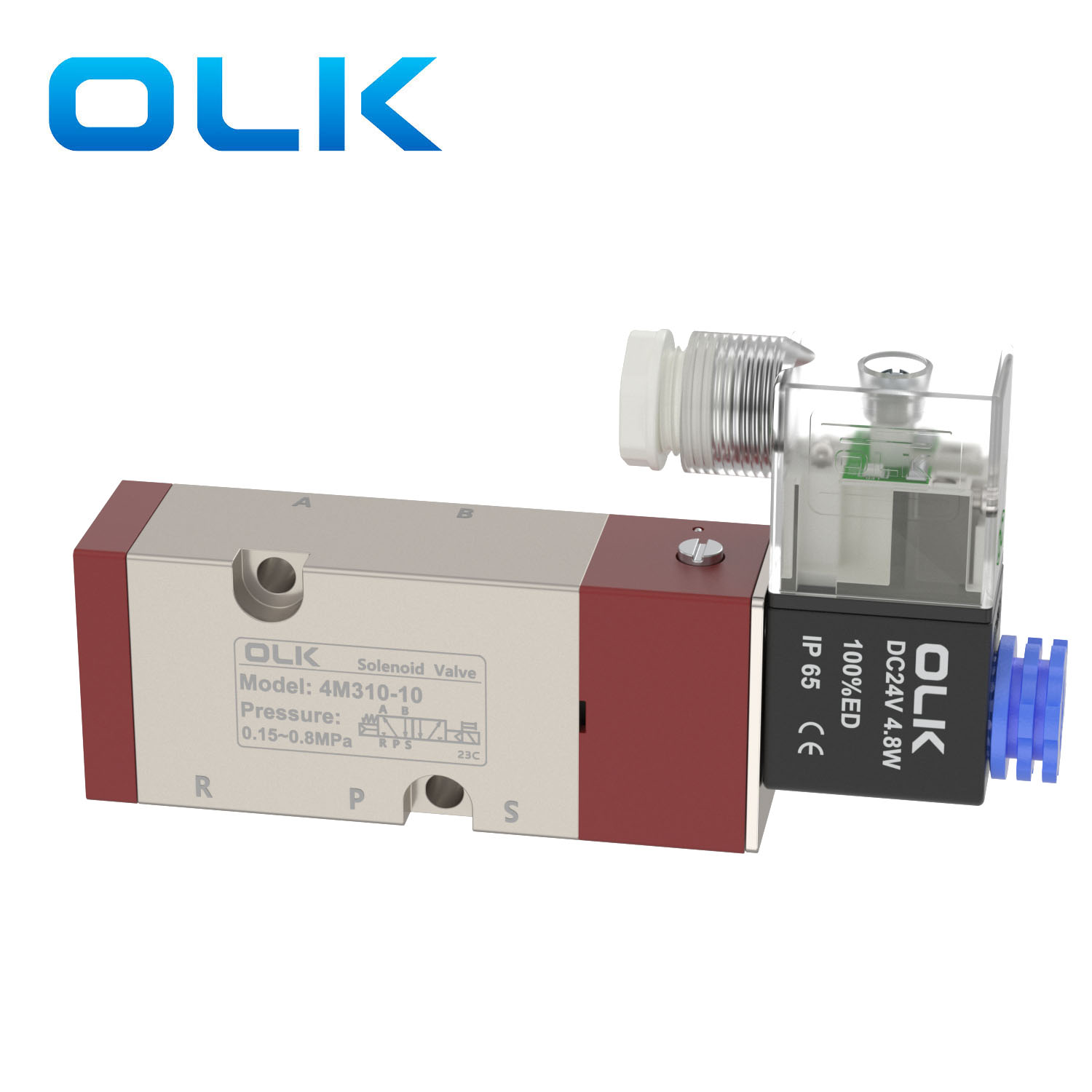

4M310-10 |
सेवन=जी1/4 |
4/सेकंड |
30(1.68) |
|
4M320-10 |
सेवन=जी1/4 |
4/सेकंड |
30(1.68) |
