Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

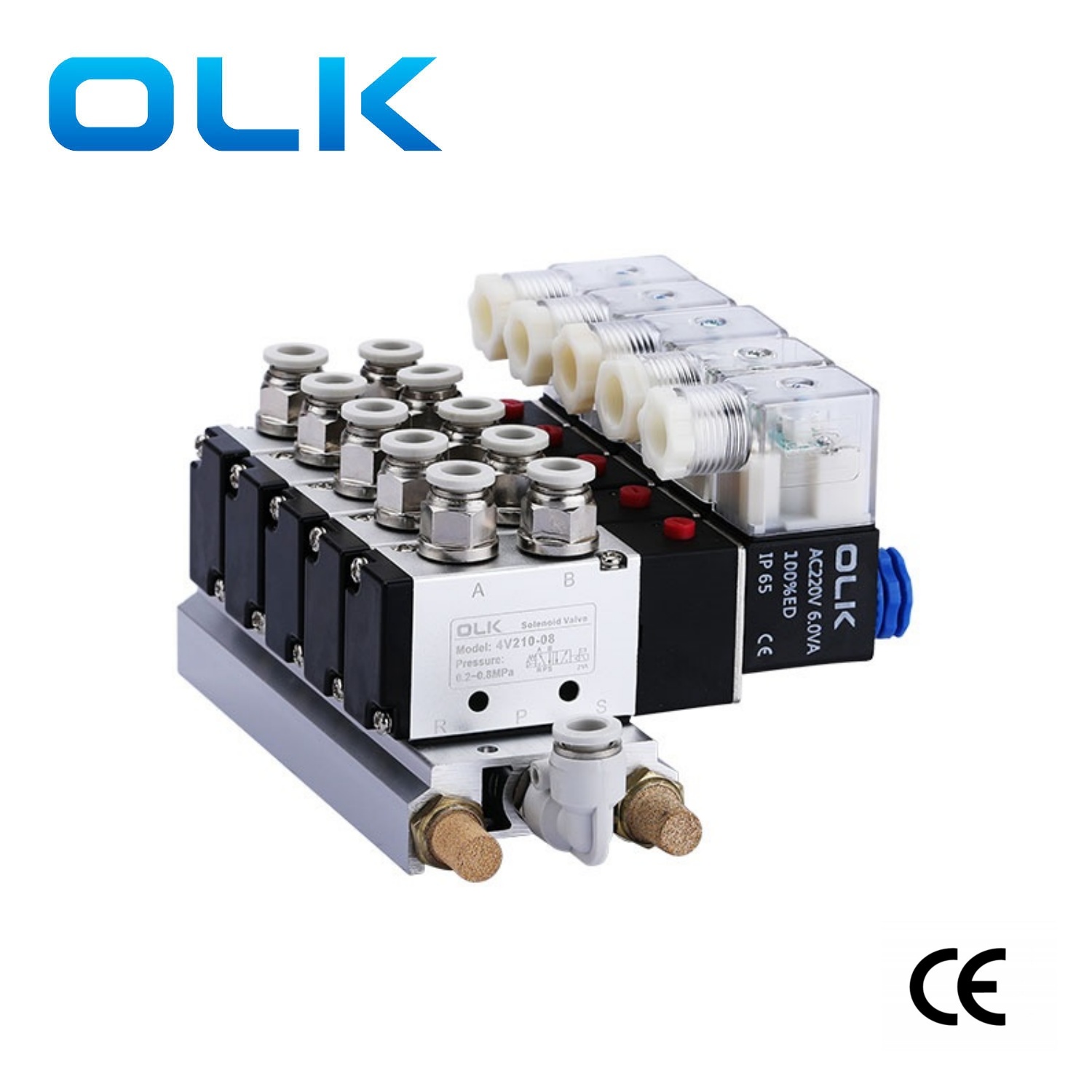

Internal Pilot Operated4V श्रृंखला सोलनॉइड वाल्व के लिए मानक इंटरफेस M5, G1/8, G1/4, G3/8, G1/2 हैं, जो आसान स्थापना के लिए एकीकृत सेट में उपलब्ध हैं। उपयुक्त वोल्टेज पावर चुनने के लिए, विशिष्ट एप्लिकेशन परिदृश्य के आधार पर, ऑपरेटिंग वोल्टेज के लिए कई विकल्प हैं।
5 वे 4V श्रृंखला सोलनॉइड वाल्व बॉडी एल्यूमीनियम मिश्र धातु से बनी है और इसमें ग्रेड ए डस्ट-प्रूफ पायलट हेड, मित्सुबिशी सीलिंग घटक और गैर-फ्रीजिंग चिकनाई तेल जैसी उच्च गुणवत्ता वाली सामग्री शामिल है। यह कठोर कार्य वातावरण में भी अपनी कार्यक्षमता बनाए रख सकता है। इस वाल्व को कठोर ईएमसी और एलवीडी अनुपालन परीक्षण से गुजरना पड़ा है और उच्चतम सुरक्षा और गुणवत्ता मानकों को पूरा करते हुए सीई प्रमाणीकरण प्राप्त किया है।
उत्पाद अनुकूलित उपस्थिति रंगों को स्वीकार करता है, जिससे उपयोगकर्ता जटिल एकीकृत सिस्टम वातावरण में उत्पाद को जल्दी से पहचान सकते हैं।
4V श्रृंखला सोलनॉइड वाल्व के लिए मानक इंटरफेस M5, G1/8, G1/4, G3/8, G1/2 हैं, जो आसान स्थापना के लिए एकीकृत सेट में उपलब्ध हैं। उपयुक्त वोल्टेज पावर चुनने के लिए, विशिष्ट एप्लिकेशन परिदृश्य के आधार पर, ऑपरेटिंग वोल्टेज के लिए कई विकल्प हैं।
4V श्रृंखला सोलनॉइड वाल्व ओउलेइकाई (ओएलके) का व्यापक रूप से पैकेजिंग स्वचालन, चिकित्सा मशीनरी, कपड़ा उपकरण जैसे विभिन्न औद्योगिक परिदृश्यों में उपयोग किया जाता है, जो आपकी उत्पादन लाइन के लिए विश्वसनीय समाधान प्रदान करता है।
प्रतीक:
| 4V | 2 | 10 | 08 | AC110V | पूर्व-पी |
| नमूना | कोड | वाल्व प्रकार | पोर्ट आकार | वोल्टेज | 2एफ:2पीसीएस |
| 4V:2 स्थिति 5 दिशा/2 स्थिति 5 दिशा सोलनॉइड वाल्व | 1:100 श्रृंखला | 10: सिंगल सोलनॉइड वाल्व 5/2 रास्ता | M5: M5X0.8 | ए:एसी22सी | रिक्त: आपका |
|
|
2:200 श्रृंखला | 20: डबल सोलनॉइड वाल्व 5/2 रास्ता | बी:डीसी24वी | 3एफ:3पीसीएस | मैं: रेखा |
|
|
3:300 श्रृंखला | 30सी: डबल सोलनॉइड 5/3 रास्ता बंद केंद्र | 08:जी1/4 | सी:एसी110वी |
|
|
|
4:400 सीयर | 30ई: डबल सोलनॉइड 5/3 वे निकास केंद्र | 10:जी3/8 | ई: AC24V |
|
|
|
|
30पी: डबल सोलनॉइड 5/3 वे प्रेशर सेंटर | 15:जी1/2 | कक्षा बी |
|
|
|
|
|
|
|
|
उत्पाद की विशेषताएँ:
1. पायलट मोड: बाहरी और आंतरिक विकल्प उपलब्ध;
2. पिस्टन-प्रकार की संरचना, उत्कृष्ट सीलिंग, संवेदनशील प्रतिक्रिया;
3. तीन-स्थिति वाले सोलनॉइड वाल्व चुनने के लिए तीन केंद्रीय कार्य प्रदान करते हैं:
4. डुअल-हेड टू-पोजीशन सोलनॉइड वाल्व में मेमोरी फ़ंक्शन की सुविधा होती है;
5. विशेष तकनीकों से संसाधित आंतरिक छेद, कम घर्षण प्रतिरोध, कम स्टार्ट-अप दबाव, लंबी सेवा जीवन;
6. तेल स्नेहन की कोई आवश्यकता नहीं;
7. बेसप्लेट वाल्व असेंबली के साथ एकीकृत किया जा सकता है, जिससे इंस्टॉलेशन स्थान की बचत होती है;
8. आसान इंस्टालेशन और डिबगिंग के लिए मैनुअल डिवाइस से लैस;
9. चयन के लिए एकाधिक मानक वोल्टेज स्तर उपलब्ध हैं।
|
कामकाजी माध्यम |
वायु (40μm से अधिक फ़िल्टर के माध्यम से फ़िल्टर की गई) |
|
कार्रवाई |
पायलट प्रकार |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव सीमा एमपीए (पीएसआई) |
0.15∼0.8(21~114) |
|
गारंटीकृत दबाव प्रतिरोध |
1.5एमपीए (215पीएसआई) |
|
कार्य तापमान डिग्री सेल्सियस |
-20∼70 |
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|
मानक वोल्टेज |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
वोल्टेज रेंज का उपयोग करें |
एसी:±15％डीसी:±10％ |
|
बिजली की खपत |
एसी: 3वीए डीसी: 3डब्ल्यू |
|
सुरक्षा स्तर |
आईपी65 (डीआईएन40050) |
|
गर्मी प्रतिरोध ग्रेड |
ग्रेड बी |
|
रिश्ते का प्रकार |
DIN सॉकेट प्रकार, आउटलेट प्रकार |
|
उत्तेजना का समय |
5 बार/सेकंड |
|
नमूना |
बंदरगाह का व्यास |
पदों की संख्या |
उच्चतम परिचालन आवृत्ति |
प्रभावी क्रॉस-अनुभागीय क्षेत्र मिमी² (सीवी मान) |
|
4V110-M5 |
सेवन=आउटलेट=एम5 |
2 स्थिति 5 रास्ता |
5 बार/सेकंड |
5.5(0.31) |
|
4V120-M5 |
सेवन=आउटलेट=एम5 |
2 स्थिति 5 रास्ता |
5 बार/सेकंड |
5.5(0.31) |
|
4V130C-M5 |
सेवन=आउटलेट=एम5 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
5.0(0.28) |
|
4V130E-M5 |
सेवन=आउटलेट=एम5 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
5.0(0.28) |
|
4V130P-M5 |
सेवन=आउटलेट=एम5 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
5.0(0.28) |
|
4V110-06 |
सेवन=आउटलेट=G1/8 |
2 स्थिति 5 रास्ता |
5 बार/सेकंड |
12.0(0.67) |
|
4V120-06 |
सेवन=आउटलेट=G1/8 |
2 स्थिति 5 रास्ता |
5 बार/सेकंड |
12.0(0.67) |
|
4V130C-06 |
सेवन=आउटलेट=G1/8 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
9.0(0.50) |
|
4V130E-06 |
सेवन=आउटलेट=G1/8 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
9.0(0.50) |
|
4V130P-06 |
सेवन=आउटलेट=G1/8 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
9.0(0.50) |
|
4v210-06 |
सेवन=आउटलेट=G1/8 |
2 स्थिति 5 रास्ता |
5 बार/सेकंड |
14.0(0.78) |
|
4v220-06 |
सेवन=आउटलेट=G1/8 |
2 स्थिति 5 रास्ता |
5 बार/सेकंड |
14.0(0.78) |
|
4v230C-06 |
सेवन=आउटलेट=G1/8 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
12.0(0.67) |
|
4v230C-08 |
सेवन=आउटलेट=G1/8 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
12.0(0.67) |
|
4v230P-06 |
सेवन=आउटलेट=G1/8 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
12.0(0.67) |
|
4v210-08 |
इनलेट=आउटलेट=जी1/4 निकास=जी1/8 |
2 स्थिति 5 रास्ता |
5 बार/सेकंड |
16.0(0.89) |
|
4v220-08 |
इनलेट=आउटलेट=जी1/4 निकास=जी1/8 |
2 स्थिति 5 रास्ता |
5 बार/सेकंड |
16.0(0.89) |
|
4v230C-08 |
इनलेट=आउटलेट=जी1/4 निकास=जी1/8 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
12.0(0.67) |
|
4v230E-08 |
इनलेट=आउटलेट=जी1/4 निकास=जी1/8 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
12.0(0.67) |
|
4v230P-08 |
इनलेट=आउटलेट=जी1/4 निकास=जी1/8 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
12.0(0.67) |
|
4V310-08 |
सेवन=आउटलेट=जी1/4 |
2 स्थिति 5 रास्ता |
4/सेकंड |
25.0(1.40) |
|
4V320-08 |
सेवन=आउटलेट=जी1/4 |
2 स्थिति 5 रास्ता |
4/सेकंड |
25.0(1.40) |
|
4V330C-08 |
इनलेट=आउटलेट=जी3/8 निकास=जी1/4 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
18.0(1.00) |
|
4V330E-08 |
इनलेट=आउटलेट=जी3/8 निकास=जी1/4 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
18.0(1.00) |
|
4V330P-08 |
इनलेट=आउटलेट=जी3/8 निकास=जी1/4 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
18.0(1.00) |
|
4V310-10 |
सेवन=आउटलेट=जी1/4 |
2 स्थिति 5 रास्ता |
4/सेकंड |
30(1.68) |
|
4V320-10 |
सेवन=आउटलेट=जी1/4 |
2 स्थिति 5 रास्ता |
4/सेकंड |
30(1.68) |
|
4V330C-10 |
इनलेट=आउटलेट=जी3/8 निकास=जी1/4 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
18.0(1.00) |
|
4V330E-10 |
इनलेट=आउटलेट=जी3/8 निकास=जी1/4 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
18.0(1.00) |
|
4V330P-10 |
इनलेट=आउटलेट=जी3/8 निकास=जी1/4 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
18.0(1.00) |
|
4V410-15 |
सेवन=आउटलेट=जी1/2 |
2 स्थिति 5 रास्ता |
3 बार/सेकंड |
50.0(2.79) |
|
4V420-15 |
सेवन=आउटलेट=जी1/2 |
2 स्थिति 5 रास्ता |
3 बार/सेकंड |
50.0(2.79) |
|
4V430C-15 |
सेवन=आउटलेट=जी1/2 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
30(1.68) |
|
4V430E-15 |
सेवन=आउटलेट=जी1/2 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
30(1.68) |
|
4V430P-15 |
सेवन=आउटलेट=जी1/2 |
तीन स्थिति पांच रास्ता |
3 बार/सेकंड |
30(1.68) |
अक्सर पूछे जाने वाले प्रश्न:
1. 4V सीरीज सोलेनॉइड वाल्व 5 वे की आवृत्ति कितनी तेज़ है?
अधिकतम क्रिया आवृत्ति 5 बार/सेकंड।
2. क्या 4V सीरीज सोलनॉइड वाल्व 5 वे को लंबे समय तक चालू रखा जा सकता है?
हां, हमारा कॉइल 100% ईडी है।
3. 4V सोलनॉइड वाल्व के जीवनकाल को कैसे सुधारें?
हवा में नमी और अशुद्धियों को फ़िल्टर करने के लिए तेल-जल विभाजक का सुझाव दिया गया
4. क्या सोलनॉइड कॉइल वायु नली या संयुक्त इंटरफ़ेस को अवरुद्ध कर देगी?
ऐसा नहीं होगा क्योंकि कॉइल नट को खोलकर कॉइल को समायोजित किया जा सकता है
5.वोल्टेज एसी और डीसी के बीच अंतर?
DC प्रत्यक्ष धारा है, AC प्रत्यावर्ती धारा है। आम तौर पर, घरेलू बिजली AC220V है
| 4V200 सीरीज सोलनॉइड वाल्व के लिए संबंधित सहायक उपकरण: फिटिंग और मैनिफोल्ड |
||||
 |
|
|
 |
|
|
|

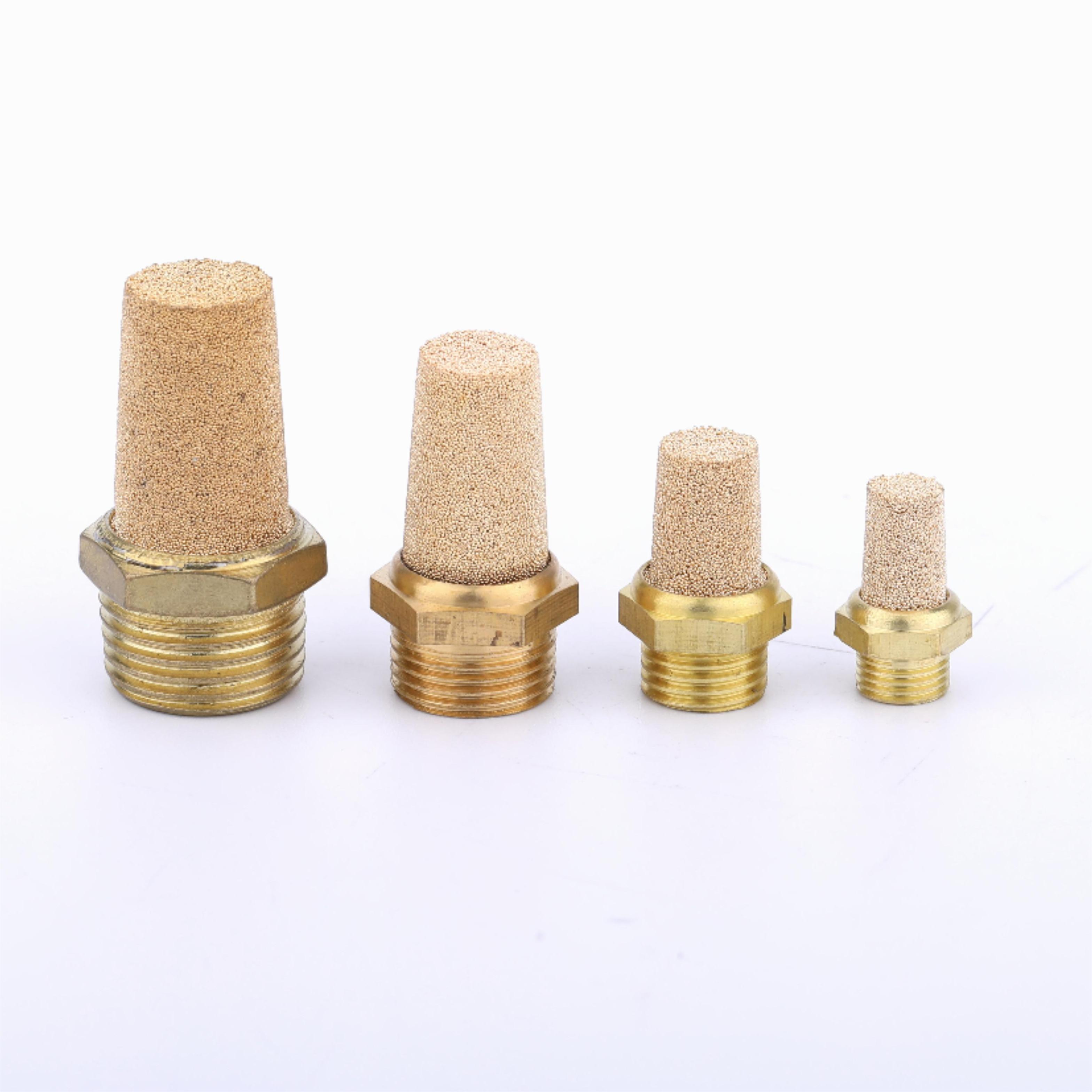

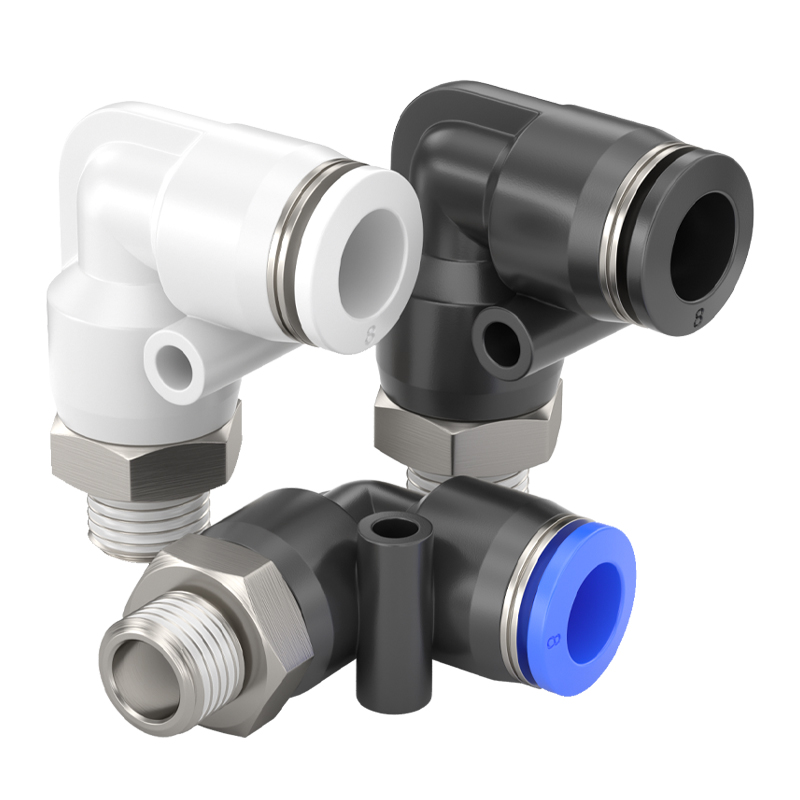

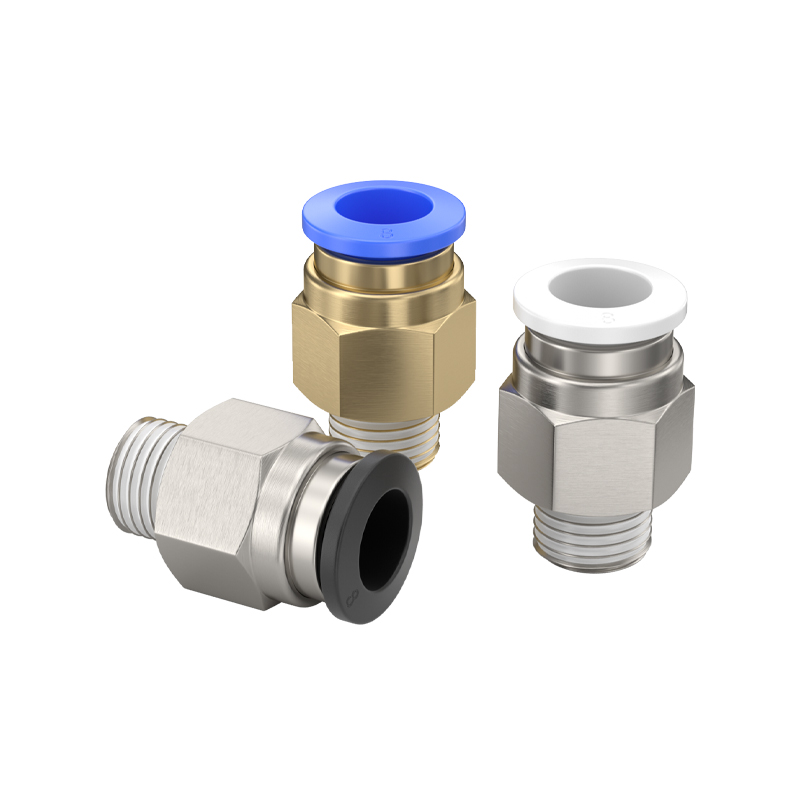

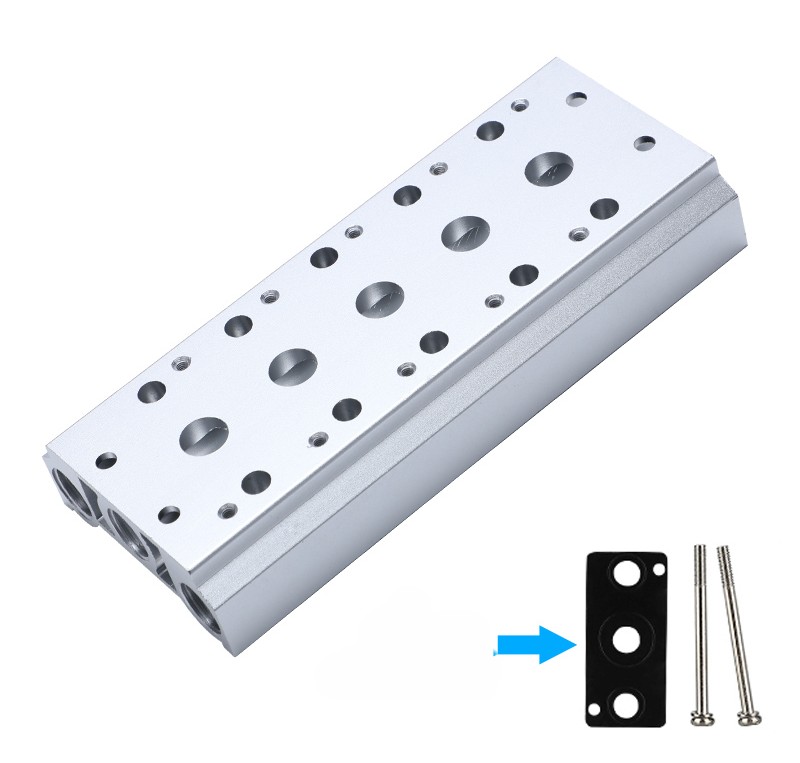

पीसी फिटिंग | पीएल फिटिंग | 4V200 श्रृंखला कई गुना | टावर प्रकार का साइलेंसर |
