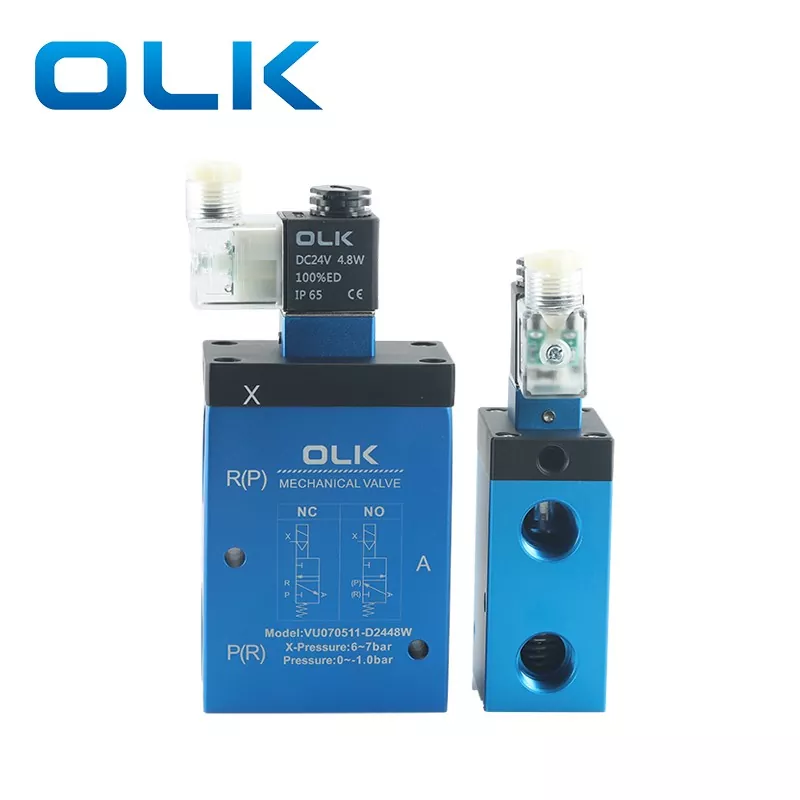

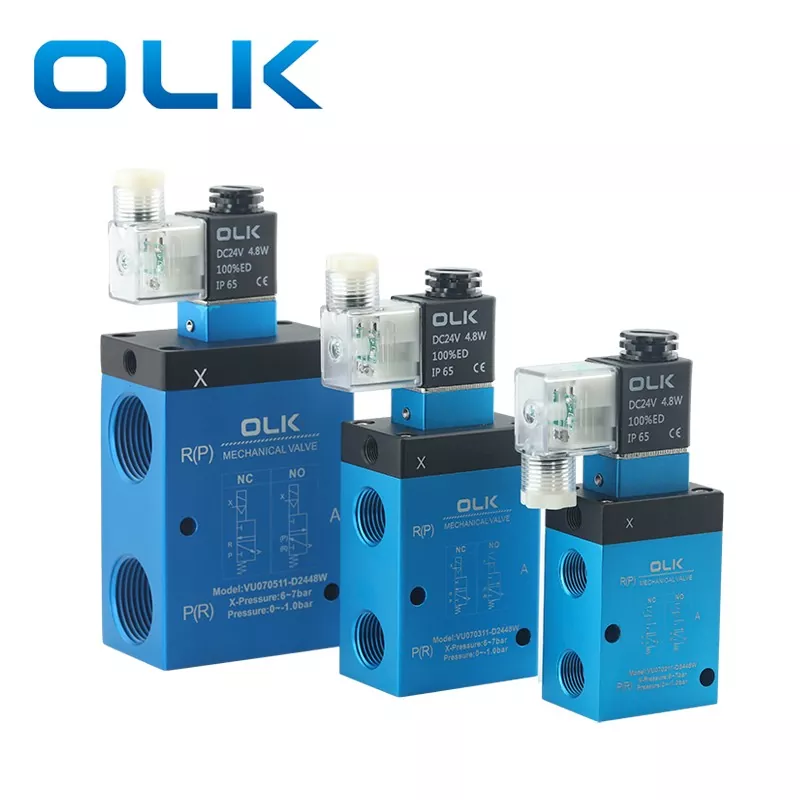

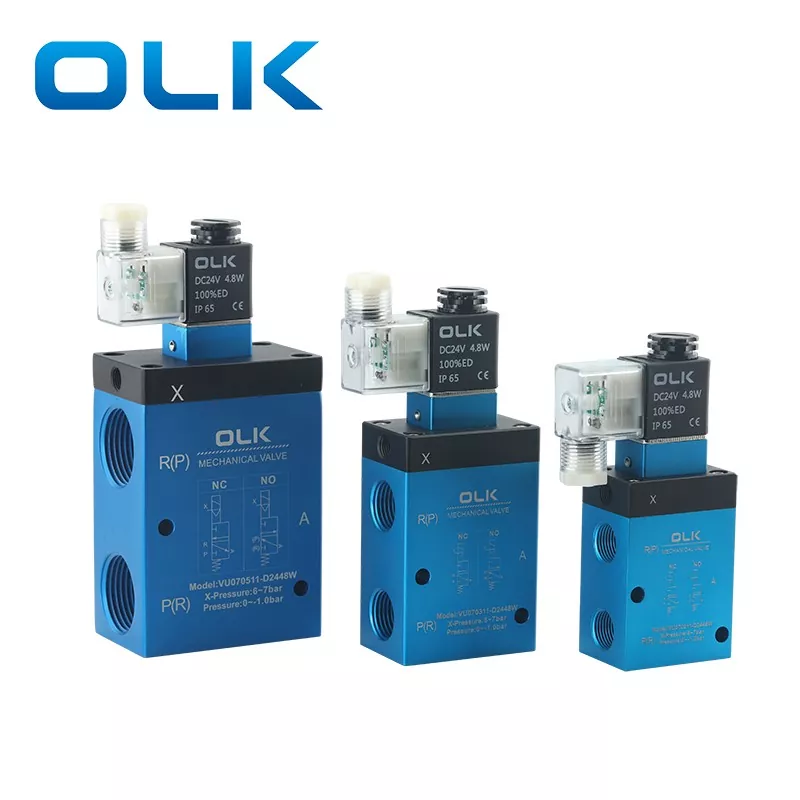

VU07 वैक्यूम सोलनॉइड वाल्व 3 तरह से आंतरिक या बाहरी पायलट नियंत्रण के साथ उपलब्ध है। वाल्व बॉडी नीले रंग के साथ एल्यूमीनियम मिश्र धातु से बना है, और उच्च प्रवाह क्षमता के लिए एक बड़े बोर के साथ डिज़ाइन किया गया है।
यह वैक्यूम (-100 केपीए) के साथ-साथ कम सकारात्मक दबाव (0-0.5 एमपीए) के तहत संचालन के लिए उपयुक्त है।
थ्रेडेड पोर्ट (पी, ए, आर) आकार जी3/8, जी1/2, और जी1 में उपलब्ध हैं, संपीड़ित वायु पोर्ट (एक्स) जी1/8 में उपलब्ध हैं।
3-वे वैक्यूम सोलनॉइड वाल्व का उपयोग मुख्य रूप से किया जाता है: वैक्यूम पावर यूनिट, सक्शन पैलेटाइज़र, रोबोट, फीडर, बैग-ओपनिंग डिवाइस। और अन्य अनुप्रयोगों के लिए वैक्यूम सक्शन और वायुमंडल के बीच तेजी से स्विचिंग की आवश्यकता होती है, जिससे वायुमंडलीय दबाव में त्वरित पुनर्प्राप्ति सक्षम होती है।
·बड़ी प्रवाह क्षमता
·वैक्यूम और निम्न दबाव के उपयोग के लिए उपयुक्त (वैक्यूम: -100 केपीए, निम्न दबाव: 0-0.5 एमपीए)

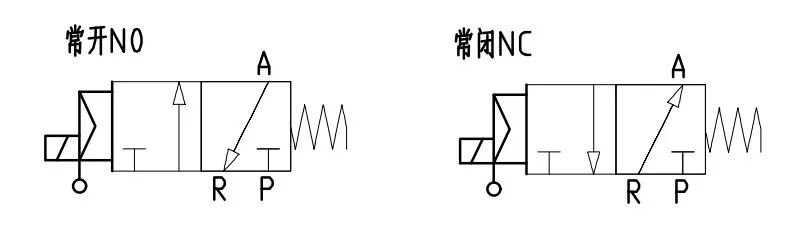

· सामान्य रूप से बंद (एनसी) और सामान्य रूप से खुले (एनओ) प्रकार में उपलब्ध है
·वैकल्पिक आंतरिक पायलट या बाहरी पायलट नियंत्रण
|
कोड भेजने का आदेश |
|||||
|
VU07 |
02 |
11 |
- |
डी2448 |
W |
|
नमूना: |
पोर्ट आकार: |
नियंत्रण: |
|
वोल्टेज: |
पायलट प्रकार: |
|
VU07 श्रृंखला वैक्यूम सोलनॉइड वाल्व |
02: जी3/8 |
11:इलेक्ट्रिक |
|
D2448:DC24V 4.8W |
रिक्त:आंतरिक पायलट |
|
|
03:जी1/2 |
31:वायु |
|
ए22060:एसी220वी 6वीए |
डब्ल्यू: बाहरी पायलट |
|
|
05:जी1 |
|
|
|
|
|
नमूना |
A |
अधिकतम प्रवाह दर (m³/h) |
वैक्यूम (न्यूनतम:एमबार--अधिकतम:एबीएस) |
प्रतिक्रिया समय (msec) सक्रिय |
प्रतिक्रिया समय (मिसेक) डी-एनर्जेटिक |
पत्तन |
बंदरगाह क्षेत्र (मिमी²) |
एक्स नियंत्रण दबाव (बार) |
वजन(किग्रा) |
|
VU07 02 11 |
जी3/8 |
10 |
1000 0.5 |
16 |
27 |
11.5 |
103.8 |
4-7 |
|
|
VU07 02 11 |
जी1/2 |
20 |
1000 0.5 |
16 |
40 |
15 |
176 |
6-7 |
|
|
VU07 02 11 |
जी1 |
90 |
1000 0.5 |
18 |
42 |
25 |
490 |
6-8 |
|
VU07 वैक्यूम वाल्व के धागे का आकार क्या है?
VU0702: G3/8; VU0703: G1/2; वीयू0705: जी1
VU वैक्यूम सोलनॉइड वाल्व के लिए कौन से वोल्टेज उपलब्ध हैं?
VU वैक्यूम सोलनॉइड वाल्व DC24V 4.8W और AC220V 6VA में उपलब्ध है।
VU वाल्व पर संपीड़ित वायु पोर्ट का आकार क्या है?
सभी संपीड़ित वायु पोर्ट G1/8 हैं।
रिसाव दर इकाई "Torr·L/s" का क्या अर्थ है?
उच्च-वैक्यूम या अल्ट्रा-हाई-वैक्यूम प्रणालियों में रिसाव दर माप के लिए "Torr·L/s" एक सामान्य इकाई है।
टोर: दबाव की एक इकाई (1 टोर ≈ 133.3 पा)
एल: लीटर (आयतन की इकाई)
s: दूसरा (समय की इकाई)
तो, "Torr·L/s" प्रति सेकंड लीक होने वाली गैस की मात्रा (Torr × लीटर में) को इंगित करता है, जो किसी सिस्टम या घटक के सीलिंग प्रदर्शन को दर्शाता है।
क्या इनके बीच कोई संबंध है?वैक्यूम जनरेटरऔर वैक्यूम सोलनॉइड वाल्व?
1. वैक्यूम आपूर्ति नियंत्रण
वैक्यूम जनरेटर संपीड़ित हवा का उपयोग करके वैक्यूम बनाता है, जबकि वैक्यूम सोलनॉइड वाल्व स्विच के रूप में काम करता है।
जब वाल्व खुला होता है, तो वैक्यूम सक्शन कप या वैक्यूम लाइन से जुड़ जाता है।
जब वाल्व बंद हो जाता है, तो वैक्यूम कट जाता है।
2. निर्वात और वायुमंडल के बीच तेजी से स्विच करना
चुनने के दौरान, वाल्व वैक्यूम को जोड़े रखता है।
वर्कपीस को मुक्त करने के लिए, वाल्व वायुमंडल में बदल जाता है, इसलिए सक्शन कप जल्दी से सक्शन खो देता है।
3.ऊर्जा की बचत
ऊर्जा-बचत प्रणालियों में, आवश्यक वैक्यूम स्तर तक पहुंचने पर सोलनॉइड वाल्व संपीड़ित हवा की आपूर्ति को रोक सकता है, जिससे हवा की खपत कम हो जाती है।
4. विशिष्ट अनुप्रयोग
सक्शन पैलेटाइज़र
स्वचालित असेंबली लाइनें (पीएलसी द्वारा नियंत्रित)
रोबोट ग्रिपिंग सिस्टम
