5/3 सोलेनॉइड वाल्व के तीन वाल्व प्रकारों के बीच अंतर

5/3 के तीन वाल्व प्रकारों के बीच अंतरसोलेनॉइड वॉल्व

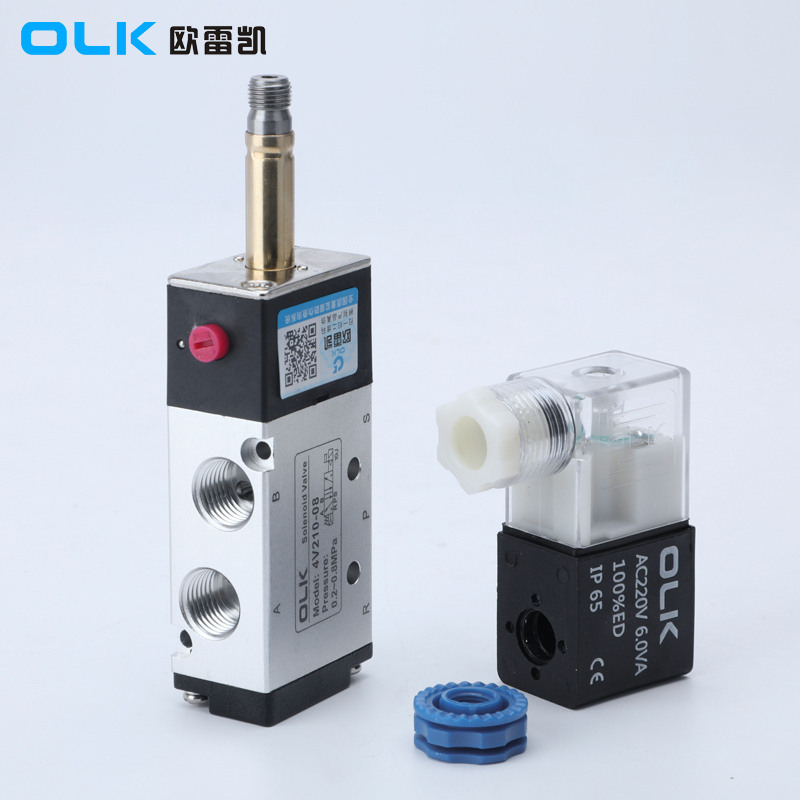

5/3 ऑर्डर करते समयसोलेनॉइड वॉल्व, सिंगल और डबल विद्युत नियंत्रण के अलावा, तीन कॉन्फ़िगरेशन हैं: सी (डबल-सोलेनॉइड 5/3 वे बंद केंद्र), ई (डबल-सोलेनॉइड 5/3 वे निकास केंद्र), और पी (डबल-सोलेनॉइड 5/3 वे दबाव) केंद्र)।

5/3 रास्तासोलेनोइड वाल्वप्रतीक	कोड भेजने का आदेश

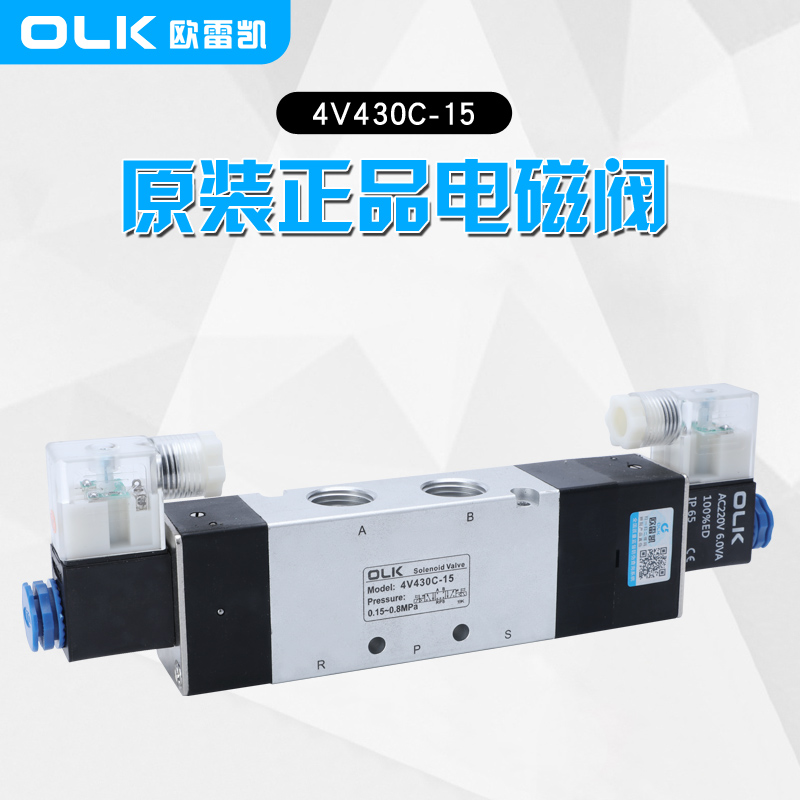

	4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15	डबल-सोलनॉइड 5/3 रास्ता बंद केंद्र	5/3 वाल्व सामान्य रूप से बंद स्थिति में।
	4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15	डबल-सोलनॉइड 5/3 वे निकास केंद्र	5/3 वाल्व सामान्य रूप से खुली स्थिति में।
	4वी130पी-एम5/06 4V230P-06/08 4V330P-08/10 4V430P-15	डबल-सोलनॉइड5/3 वे दबाव केंद्र	निकास स्थिति में 5/3 वाल्व।

पोर्ट पी पर दबाव (आपूर्ति दबाव):

यह सोलनॉइड वाल्व के इनपुट पोर्ट (आमतौर पर पी के रूप में लेबल) पर दबाव को संदर्भित करता है। वाल्व खुलने या बंद होने पर द्रव के प्रवाह को नियंत्रित करने के लिए यह दबाव प्रेरक शक्ति है।

दबाव केंद्र विन्यास में, इनलेट पोर्ट (पी) पर दबाव अन्य बंदरगाहों (जैसे ए या बी) की तुलना में अधिक होता है, और नियंत्रण प्रणाली इस दबाव को उचित चैनल पर निर्देशित करती है।

मध्य-स्थिति निकास:

यह की स्थिति का वर्णन करता हैसोलेनोइड वाल्वजब मध्य स्थिति में हो. तीन-स्थिति वाले सोलनॉइड वाल्वों के लिए, जब स्पूल मध्य स्थिति में होता है, तो सभी पोर्ट (जैसे पी, ए, और बी) आपस में जुड़े हो सकते हैं, या विशिष्ट पोर्ट एक रिसाव पथ बना सकते हैं।

एक विशिष्ट मध्य-स्थिति निकास कॉन्फ़िगरेशन में, पोर्ट ए या बी से दबाव निकास पोर्ट (आमतौर पर आर या टी लेबल किया जाता है) पर वापस आ सकता है, जिससे दबाव कम हो जाता है। इस डिज़ाइन का उपयोग कुछ अनुप्रयोगों में सिस्टम में अत्यधिक दबाव निर्माण को रोकने के लिए किया जाता है जब कोई नियंत्रण संकेत मौजूद नहीं होता है।

बंद केंद्र:

बंद केंद्र विन्यास में, मध्य स्थिति में होने पर सोलनॉइड वाल्व के सभी पोर्ट सील कर दिए जाते हैं, जिसका अर्थ है कि किसी भी पोर्ट से कोई तरल पदार्थ प्रवाहित नहीं हो सकता है।

इस डिज़ाइन का उपयोग आम तौर पर उन स्थितियों में किया जाता है जहां सिस्टम मध्य स्थिति में होने पर दबाव बनाए रखना या अवांछित द्रव प्रवाह को रोकना आवश्यक होता है।

सारांश:

दबाव केंद्र: पर लागू दबाव को संदर्भित करता हैसोलेनॉइड वॉल्वप्रवेश.

निकास केंद्र: एक ऐसी स्थिति का वर्णन करता है जहां मध्य स्थिति में एक या अधिक बंदरगाहों से तरल पदार्थ समाप्त हो सकता है।

बंद केंद्र: एक ऐसी स्थिति का वर्णन करता है जहां सभी बंदरगाहों को सील कर दिया जाता है, जिससे मध्य स्थिति में द्रव प्रवाह को रोका जा सकता है।

5/2 सोलेनॉइड वाल्व की तुलना में 5/3 सोलेनॉइड वाल्व के लाभ:

एकाधिक मध्य स्थिति विकल्प:

5/3 सोलनॉइड वाल्व में तीन कार्यशील स्थितियाँ होती हैं, मध्य स्थिति को विभिन्न अवस्थाओं (जैसे दबाव, निकास, या बंद) के लिए कॉन्फ़िगर किया जा सकता है।

यह लचीलापन वाल्व के निष्क्रिय होने पर या आपातकालीन स्थिति में दबाव बनाए रखने, दबाव कम करने या सिस्टम को पूरी तरह से सील करने की अनुमति देता है, जिससे विभिन्न अनुप्रयोगों के लिए अधिक नियंत्रण विकल्प मिलते हैं।

उन्नत सुरक्षा और नियंत्रण:

5/3 सोलनॉइड वाल्व मध्य स्थिति में दबाव या निकास दबाव बनाए रखने का विकल्प चुन सकता है, जो अनपेक्षित कार्यों के खिलाफ सुरक्षा-महत्वपूर्ण अनुप्रयोगों में सुरक्षा प्रदान करता है। उदाहरण के लिए, बिजली की विफलता या नियंत्रण सिग्नल के नुकसान की स्थिति में, उचित मध्य स्थिति का चयन करने से उपकरण और कर्मियों की सुरक्षा हो सकती है।

5/2 सोलनॉइड वाल्व, सिग्नल खोने पर, केवल अपनी मूल स्थिति में वापस आ सकता है और समान सुरक्षा प्रदान नहीं कर सकता है।

सिलेंडर के प्रभाव की रोकथाम:

दिशा बदलते समय सिलेंडर पर प्रभाव को कम करने के लिए 5/3 सोलनॉइड वाल्व की मध्य स्थिति का उपयोग किया जा सकता है। उदाहरण के लिए, निकास-प्रकार की मध्य स्थिति का चयन करने से दिशा बदलते समय आंशिक दबाव कम हो सकता है, अचानक रुकने या शुरू होने के कारण होने वाले प्रभाव से बचा जा सकता है, जिससे उपकरण का जीवनकाल बढ़ जाता है।

ए 5/2सोलेनोइड वाल्वइस सुविधा का अभाव है, क्योंकि यह केवल दो दिशाओं के बीच तेजी से स्विच कर सकता है, जिससे कुछ मामलों में उपकरण पर प्रभाव पड़ सकता है और घिसाव हो सकता है।

निष्कर्ष:

5/3 सोलनॉइड वाल्व 5/2 सोलनॉइड वाल्व की तुलना में लचीलेपन, सुरक्षा, प्रभाव शमन और जटिल नियंत्रण में महत्वपूर्ण लाभ प्रदान करता है। यह इसे उन अनुप्रयोगों में अत्यधिक मूल्यवान बनाता है जिनके लिए कई ऑपरेटिंग मोड, बढ़ी हुई सुरक्षा और कम उपकरण प्रभाव की आवश्यकता होती है। इस बीच, 5/2 सोलनॉइड वाल्व, इसकी सरल संरचना और कम लागत के साथ, आमतौर पर उन प्रणालियों में उपयोग किया जाता है जहां जटिल नियंत्रण की आवश्यकता नहीं होती है।
