VF5000 सोलनॉइड वाल्व 5/2 वे, 5/3 वे डायरेक्ट पाइपिंग प्रकार है। स्पूल बोर विशेष रूप से घर्षण को कम करने, शुरुआती दबाव को कम करने और सेवा जीवन को बढ़ाने के लिए मशीनीकृत किया गया है। बड़े पोर्ट आकार के साथ, वाल्व उच्च वायु प्रवाह प्रदान करता है, जो इसे कई एक्चुएटर्स या मध्यम से बड़े सिलेंडरों के संचालन के लिए आदर्श बनाता है। VF5000 श्रृंखला पोर्ट का आकार 3/8 है।
इसकी मॉड्यूलर संरचना कई गुना स्थापना का समर्थन करती है, केंद्रीकृत वायु आपूर्ति को सक्षम करती है और पाइपिंग को सरल बनाती है। उच्च-प्रवाह वायवीय अनुप्रयोगों के लिए डिज़ाइन किए गए, डीएस/वीएफ 3000 और 5000 श्रृंखला सोलनॉइड वाल्व आमतौर पर औद्योगिक मशीनरी और स्वचालित उत्पादन लाइनों में लगाए जाते हैं।
·उच्च प्रवाह
·पाइपिंग/मॉड्यूलर/अंतरिक्ष-बचत
·औद्योगिक-ग्रेड स्थायित्व
|
कोड भेजने का आदेश |
||||||
|
वीएफ5 |
130 |
_ |
4 |
G |
B |
02 |
|
नमूना |
वाल्व प्रकार |
|
वोल्टेज |
लाइन प्रकार |
मानुल |
पोर्ट आकार |
|
VF5000 सोलनॉइड वाल्व |

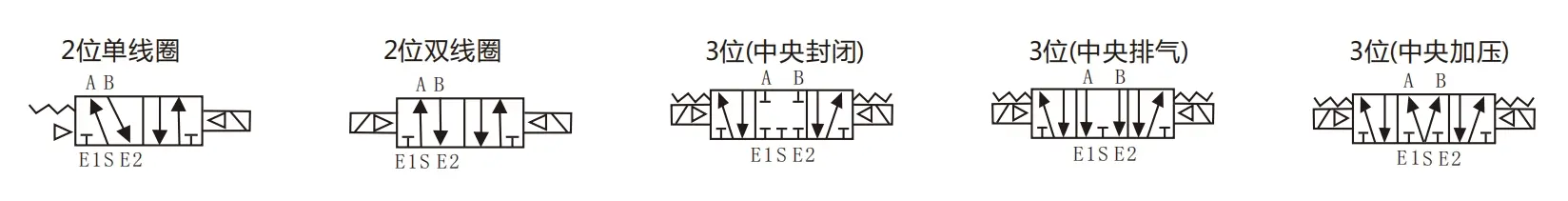

130: एकल सोलनॉइड 5/2 रास्ता |
|
3:110VAC |
जी:लाइन प्रकार |
|
02:पीटी3/8 |
|
|
230: डबल सोलनॉइड वीलेव 5/2 रास्ता |
|
4:220VAC |
डी: दीन प्रकार |
|
|
|
|
330C: डबल सोलनॉइड vlave5/3way बंद केंद्र |
|
5:24वीडीसी |
डीजेड: रोशनी के साथ डीजेड |
|
|
|
|
430ई:डबल सोलनॉइड वीलेव5/3वे एग्जॉस्ट सेंटर |
|
6:12वीडीसी |
|
|
|
|
|
530पी: डबल सोलनॉइड वाल्व 5/3 वे प्रेशर सेंटर |
|
|
|
|
|
|
सामान्य विशिष्टताएँ |
|
|
कामकाजी माध्यम |
वायु |
|
जागने का तापमान |
0-50℃ |
|
स्नेहन |
कोई ज़रुरत नहीं है |
|
मैनुअल ओवरराइड |
स्क्रूड्राइवर-लॉकिंग प्रकार |
|
सदमा/कंपन प्रतिरोध |
30जी/5जी (8.3--2000 हर्ट्ज) |
|
दीवार |
धूल के सबूत |
|
नमूना |
पद |
कुंडल |
केजीएफ/सेमी² (एमपीए) |
प्रतिक्रिया समय (एमएस) |
अधिकतम. परिचालन आवृत्ति |
पोर्ट आकार |
प्रभावी क्रॉस-सेक्शनल एरियाmm²(CV) |
केजीएफ |
|

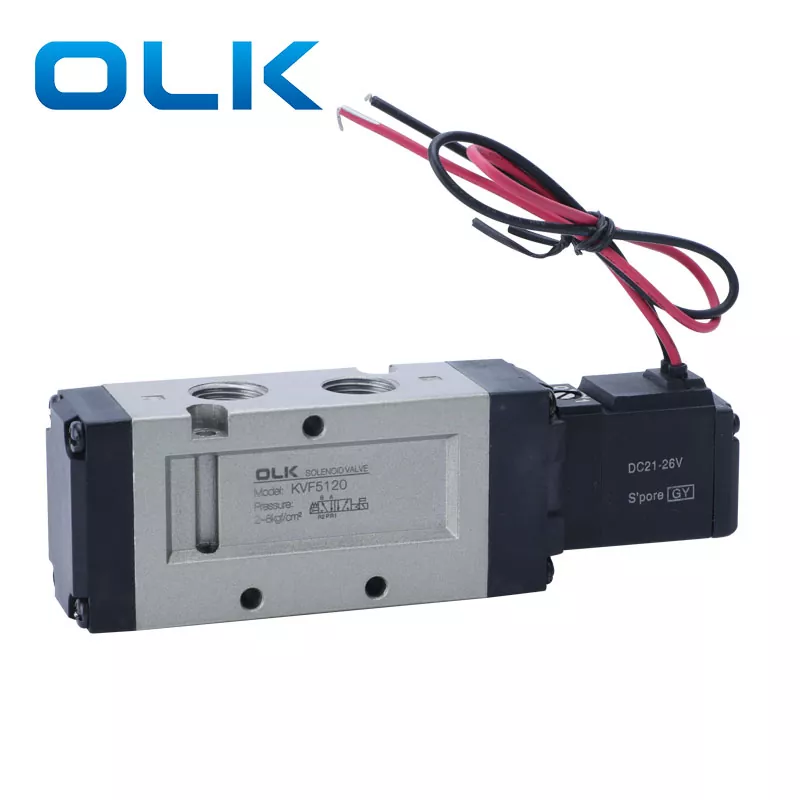

VF5120-□△B-02 |
2 पद |
एकल क्रिया |
1.5～9(0.15～0.8) |
≤30 एमएस |
5 |
पीटी3/8 |
45(2.5) |
0.38 |
|

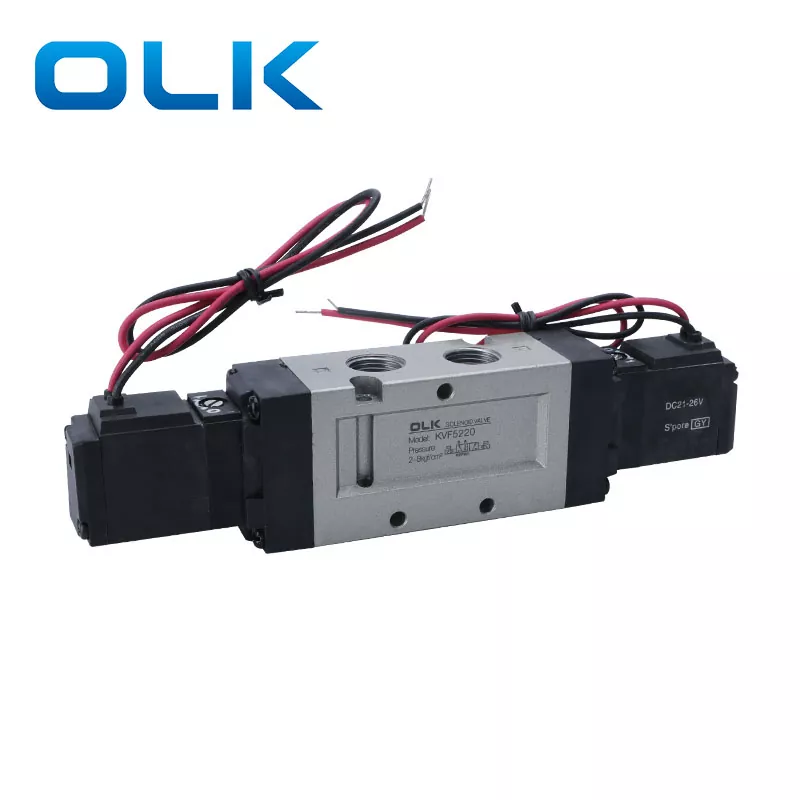

VF5220-□△B-02 |
2 पद |
दोहरी कार्रवाई |
1~9(0.1~0.9) |
≤30 एमएस |
5 |
पीटी3/8 |
45(2.5) |
0.45 |
|
VF5320-□△B-02 |
3 स्थिति |
डबल सोलनॉइड vlave5/3way बंद केंद्र |
1~9(0.1~0.9) |
≤50 एमएस |
3 |
पीटी3/8 |
36(2) |
0.53 |
|

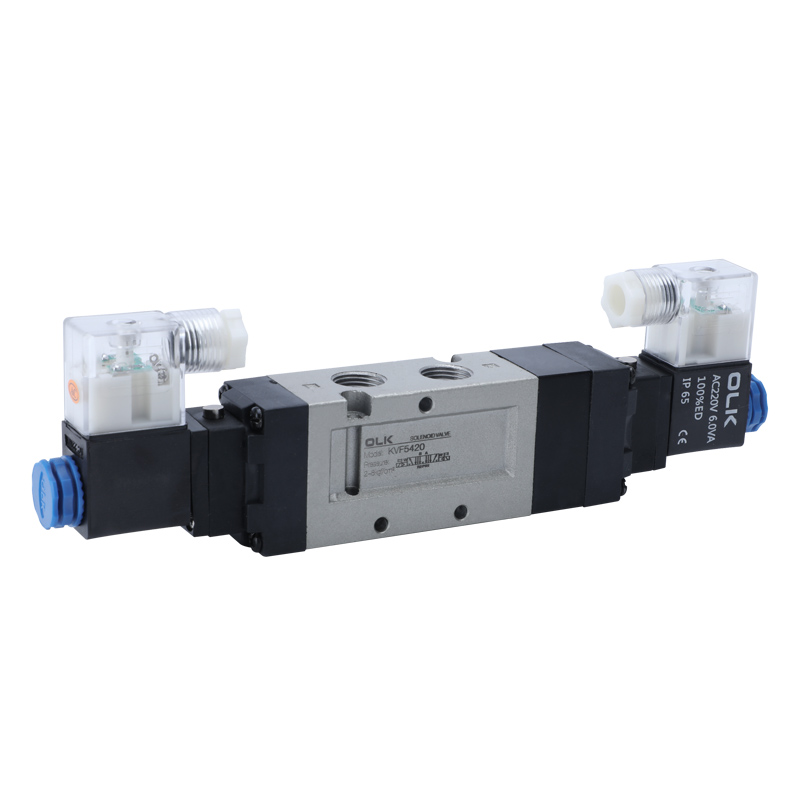

VF5420-□△B-02 |
3 स्थिति |
डबल सोलनॉइड vlave5/3way एग्जॉस्ट सेंटर |
1~9(0.1~0.9) |
≤50 एमएस |
3 |
पीटी3/8 |
41.4(2.3) |
0.53 |
|
VF5520-□△B-02 |
3 स्थिति |
डबल सोलनॉइड वाल्व 5/3 वे दबाव केंद्र |
1~9(0.1~0.9) |
≤50 एमएस |
3 |
पीटी3/8 |
36(2) |
0.53 |
DS3000/VF3000 किस मॉडल की जगह ले सकता है?
DS3000 उसी फ़ंक्शन के साथ कोरिया में TPC की जगह ले सकता है, और VF 3000 उसी फ़ंक्शन के साथ जापान में SMC की जगह ले सकता है
DS5000/VF5000 सोलनॉइड वाल्व 5 वे का नोजल व्यास क्या है?
DS5000/VF5000 थ्रेड बोर PT3/8 है
