आंतरिक पायलट VF3000 सोलनॉइड वाल्व 2 स्थिति 5 दिशा और 3 स्थिति 5 दिशा प्रत्यक्ष पाइपिंग प्रकार
स्पूल बोर कम घर्षण, कम शुरुआती दबाव और लंबे समय तक सेवा जीवन के लिए एक विशेष मशीनिंग प्रक्रिया का उपयोग करता है। बड़े बंदरगाह का आकार उच्च वायु प्रवाह प्रदान करता है, जो मध्यम से बड़े सिलेंडर या एकाधिक एक्चुएटर्स को चलाने के लिए उपयुक्त है।
मॉड्यूलर डिज़ाइन कई वाल्वों, केंद्रीकृत वायु आपूर्ति और कम पाइपिंग के लिए मैनिफोल्ड माउंटिंग की अनुमति देता है। डीएस/वीएफ 3000 और 5000 श्रृंखला सोलनॉइड वाल्व स्वचालित उत्पादन लाइनों और औद्योगिक मशीनरी के लिए उच्च-प्रवाह वायवीय नियंत्रण प्रणालियों में व्यापक रूप से उपयोग किए जाते हैं।
·उच्च प्रवाह
·पाइपिंग/मॉड्यूलर/अंतरिक्ष-बचत
·औद्योगिक-ग्रेड स्थायित्व
|
कोड भेजने का आदेश |
||||||
|
वीएफ3 |
130 |
_ |
4 |
G |
B |
02 |
|
नमूना |
वाल्व प्रकार |
|
वोल्टेज |
लाइन प्रकार |
मानुल |
पोर्ट आकार |
|
VF3000 सोलनॉइड वाल्व |

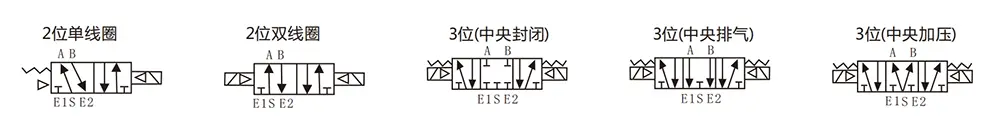

130: एकल सोलनॉइड 5/2 रास्ता |
|
3:110VAC |
जी:लाइन प्रकार |
|
02:पीटी1/4 |
|
|
230: डबल सोलनॉइड वीलेव 5/2 रास्ता |
|
4:220VAC |
डी: दीन प्रकार |
|
|
|
|
330C: डबल सोलनॉइड vlave5/3way बंद केंद्र |
|
5:24वीडीसी |
डीजेड: रोशनी के साथ डीजेड |
|
|
|
|
430ई:डबल सोलनॉइड वीलेव5/3वे एग्जॉस्ट सेंटर |
|
6:12वीडीसी |
|
|
|
|
|
530पी: डबल सोलनॉइड वाल्व 5/3 वे प्रेशर सेंटर |
|
|
|
|
|
|
सामान्य विशिष्टताएँ |
|
|
कामकाजी माध्यम |
वायु |
|
जागने का तापमान |
0-50℃ |
|
स्नेहन |
कोई ज़रुरत नहीं है |
|
मैनुअल ओवरराइड |
स्क्रूड्राइवर-लॉकिंग प्रकार |
|
सदमा/कंपन प्रतिरोध |
30जी/5जी (8.3--2000 हर्ट्ज) |
|
दीवार |
धूल के सबूत |
|
नमूना |
पद |
कुंडल |
केजीएफ/सेमी ²(एमपीए) |
प्रतिक्रिया समय (एमएस) |
अधिकतम. परिचालन आवृत्ति |
पोर्ट आकार |
प्रभावी क्रॉस-सेक्शनल एरियाmm²(CV) |
केजीएफ |
|

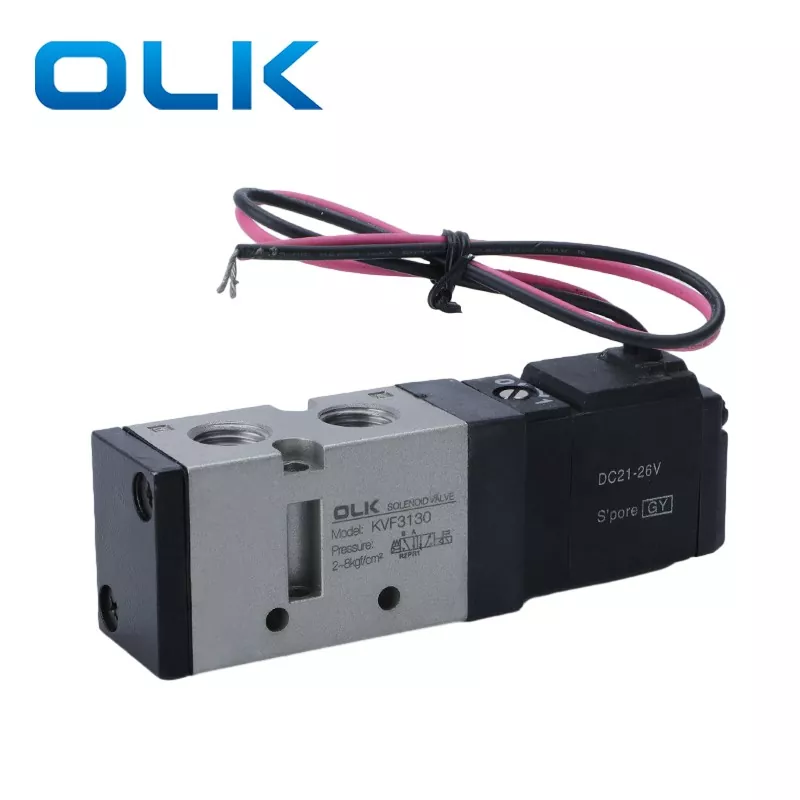

VF3130-□△B-02 |
2 पद |
एकल क्रिया |
1.5～9(0.15～0.8) |
≤30 एमएस |
5 |
पीटी1/4 |
17.1(0.95) |
0.21 |
|

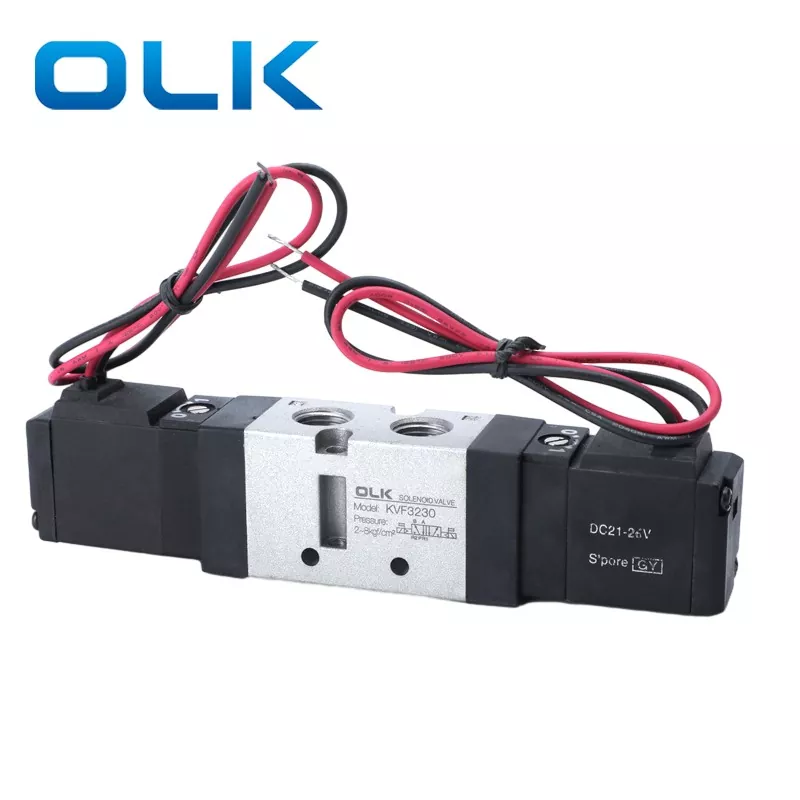

VF3230-□△B-02 |
2 पद |
दोहरी कार्रवाई |
1~9(0.1~0.9) |
≤30 एमएस |
5 |
पीटी1/4 |
17.1(0.95) |
0.29 |
|
VF3330-□△B-02 |
3 स्थिति |
डबल सोलनॉइड vlave5/3way बंद केंद्र |
1~9(0.1~0.9) |
≤50 एमएस |
3 |
पीटी1/4 |
13.5(0.75) |
0.42 |
|
VF3430-□△B-02 |
3 स्थिति |
डबल सोलनॉइड vlave5/3way एग्जॉस्ट सेंटर |
1~9(0.1~0.9) |
≤50 एमएस |
3 |
पीटी1/4 |
17.1(0.95) |
0.42 |
|

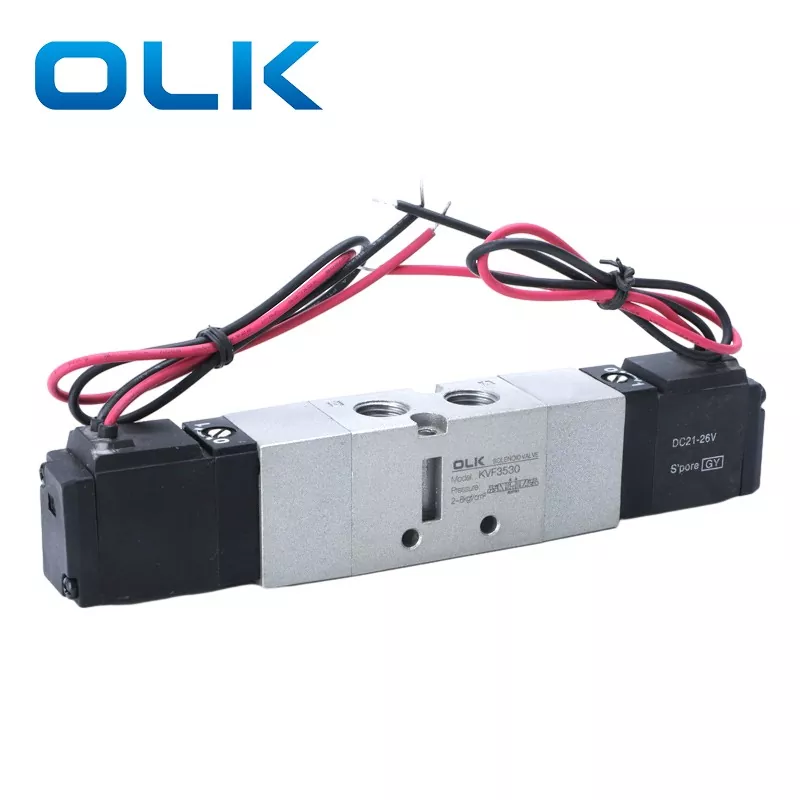

VF3530-□△B-02 |
3 स्थिति |
डबल सोलनॉइड वाल्व 5/3 वे दबाव केंद्र |
1~9(0.1~0.9) |
≤50 एमएस |
3 |
पीटी1/4 |
16.2(0.9) |
0.42 |
DS3000/VF3000 किस मॉडल की जगह ले सकता है?
DS3000 उसी फ़ंक्शन के साथ कोरिया में TPC की जगह ले सकता है, और VF 3000 उसी फ़ंक्शन के साथ जापान में SMC की जगह ले सकता है
DS3000/VF3000 सोलनॉइड वाल्व 5 वे का नोजल व्यास क्या है?
DS3000/VF3000 थ्रेड बोर PT1/4 है
