Ouleikai (OLK) 3/2 रास्ता VM430 श्रृंखला यांत्रिक वाल्व।
दोनों एन.सी. और एन.ओ. विकल्प उपलब्ध हैं।
किसी भी बंदरगाह का उपयोग पाइपिंग के लिए किया जा सकता है।
निकास शोर को कम करने और परिवेश पर इसके प्रभाव को कम करने के लिए प्रभावी उपाय किए जा सकते हैं।

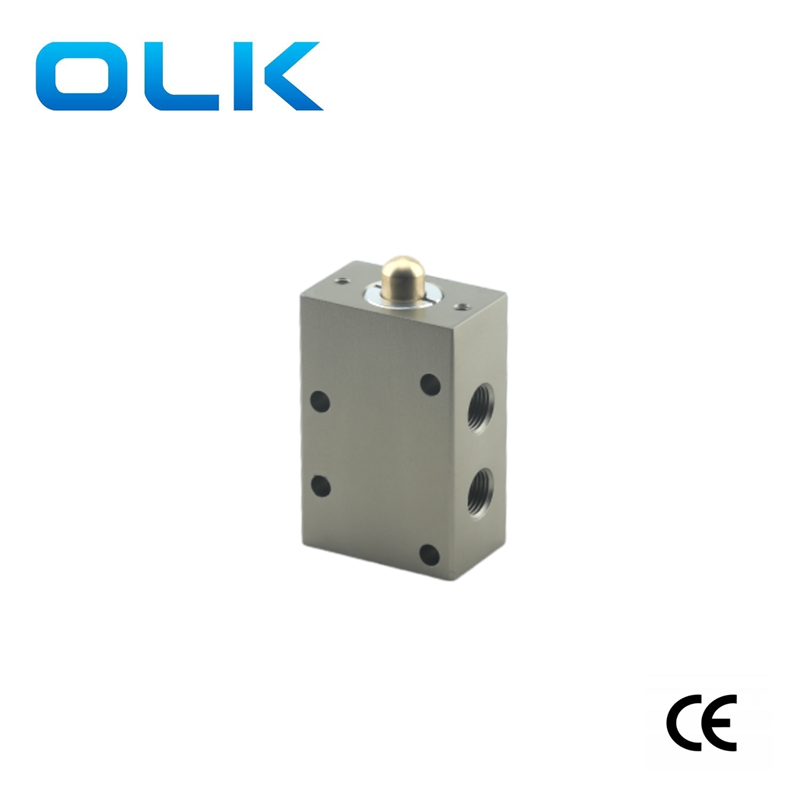

-बुनियादी प्रकार (VM430-01-00)
-वन-वे रोलर प्रकार (VM430-01-02S)
-रोलर प्रकार (VM430-01-01)

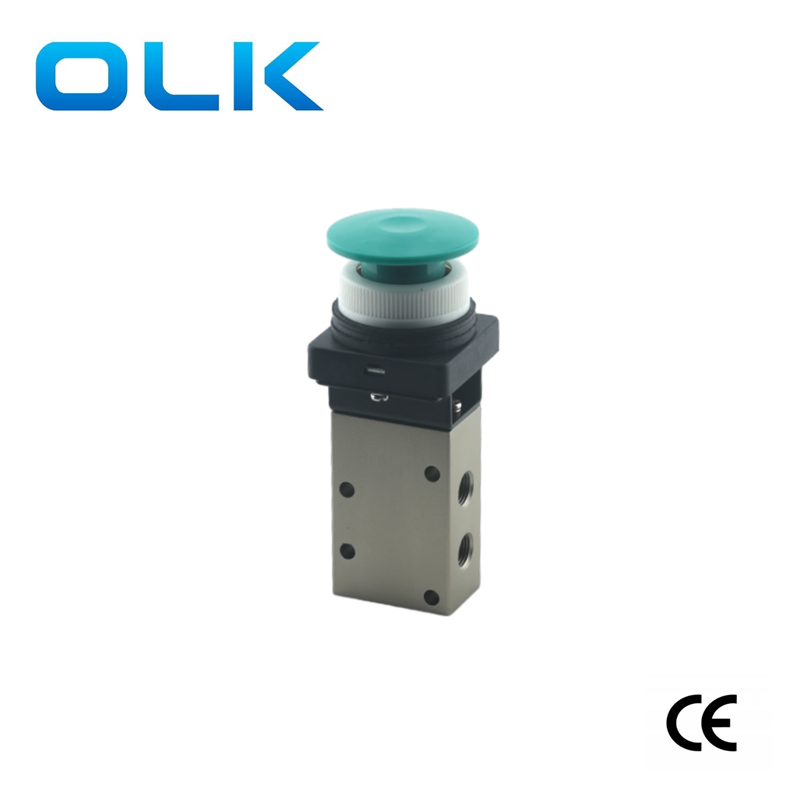

-मशरूम बटन (VM430-01-30)

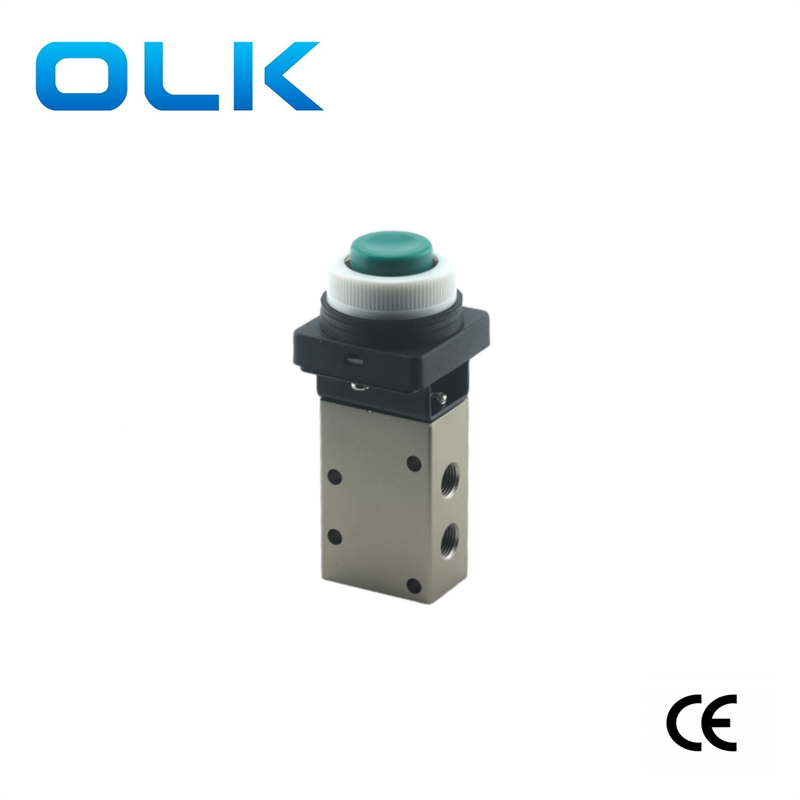

-विस्तारित पुश बटन (VM430-01-32)

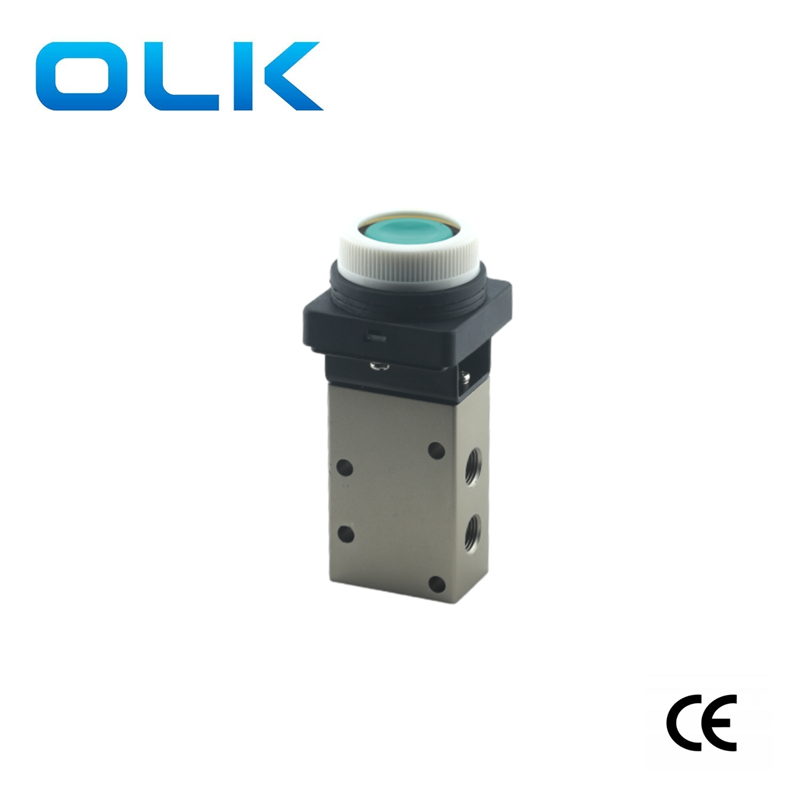

-फ्लश पुश बटन (VM430-01-33)

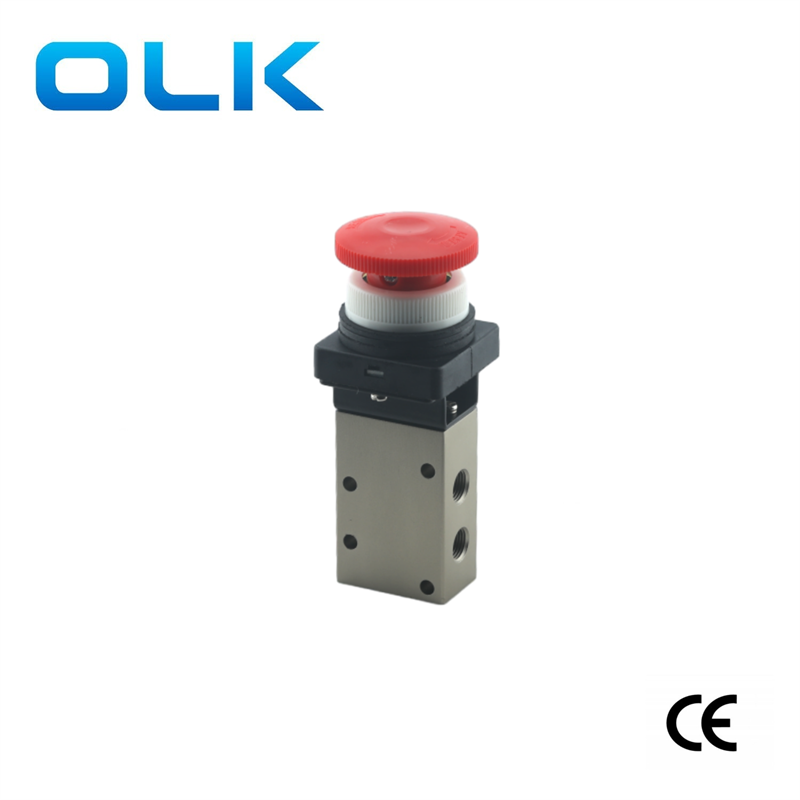

-ई-स्टॉप बटन (VM430-01-37)

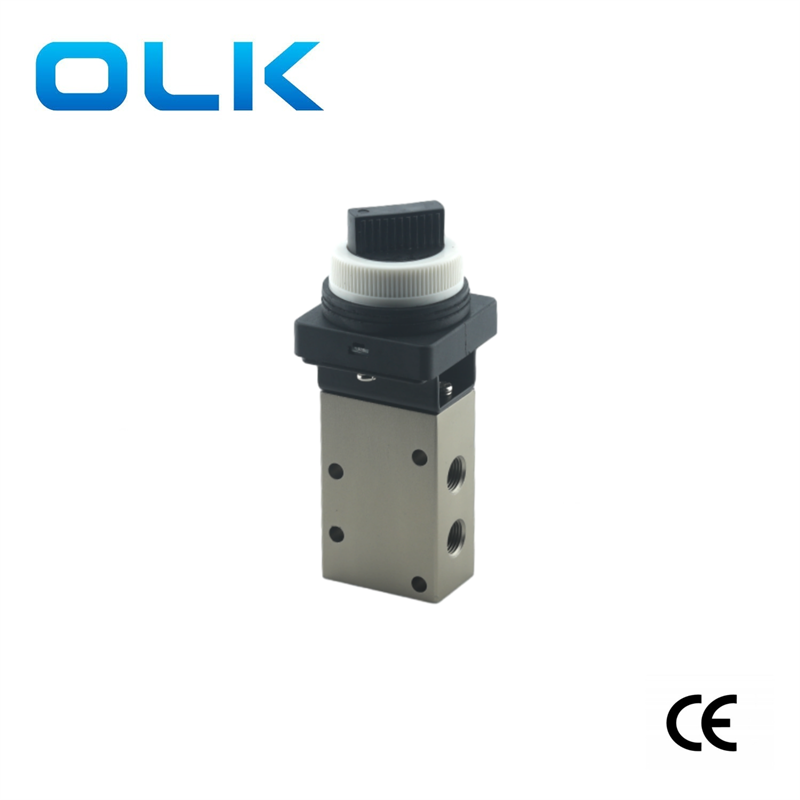

-चयनकर्ता नॉब (VM430-01-34)
मैकेनिकल कंट्रोल दिशात्मक वाल्व: VM430 लीवर रोलर प्रकार पुश रॉड पर नीचे की ओर दबाव बढ़ाने के लिए एक लीवर का उपयोग करता है।
थ्रू-टाइप, जिसे सिंगल-एक्शन लीवर रोलर प्रकार के रूप में भी जाना जाता है, इस प्रकार संचालित होता है: जब यांत्रिक स्ट्राइकर आगे बढ़ता है, तो यह स्पूल को नीचे धकेलता है। एक बार जब स्ट्राइकर रोलर के ऊपर से गुजरता है, तो स्पूल स्प्रिंग फोर्स द्वारा अपनी मूल स्थिति में लौटता है। जब स्ट्राइकर वापस चला जाता है, तो सामने की तरफ का छोटा लीवर झुक सकता है, जिससे रोलर स्पूल को स्थानांतरित किए बिना वापस मोड़ सकता है, जिससे वाल्व को दिशा -निर्देश स्विच करने से रोका जा सकता है। इस प्रकार का वाल्व आउटलेट पर एक पल्स सिग्नल को आउटपुट करता है और आमतौर पर सर्किट में हस्तक्षेप संकेतों को खत्म करने के लिए उपयोग किया जाता है, सिस्टम को सरल बनाता है। मैम्यूल कंट्रोल दिशात्मक वाल्व: एक VM430 मैनुअल कंट्रोल दिशात्मक वाल्व स्पूल को स्विच करने के लिए हाथ या पैर से संचालित होता है। एक यांत्रिक नियंत्रण वाल्व से एकमात्र संरचनात्मक अंतर सक्रियण तंत्र में निहित है।
मैनुअल कंट्रोल वाल्व के सक्रियण तंत्र में पुश-बटन प्रकार (मशरूम, विस्तारित और फ्लैट), नॉब प्रकार और लॉक प्रकार शामिल हैं।
नॉब-टाइप, लॉक-टाइप, और पुश-पुल प्रकारों में एक स्थिति-पकड़ने वाला फ़ंक्शन या सेल्फ-होल्डिंग फ़ंक्शन होता है, जिसे कभी-कभी एक bistable फ़ंक्शन के रूप में संदर्भित किया जाता है। इसका मतलब यह है कि एक बार वाल्व स्विच करने के बाद, यह मैनुअल बल को हटाए जाने के बाद भी अपनी स्थिति बनाए रखता है। अपनी स्थिति को बदलने के लिए, एक विपरीत बल लागू किया जाना चाहिए।
पुश-बटन प्रकार, हालांकि, एक होल्डिंग फ़ंक्शन नहीं है। जब सक्रियण बल को हटा दिया जाता है, तो स्पूल वसंत बल द्वारा अपनी मूल स्थिति में लौटता है, जिसे एक मोनोस्टेबल फ़ंक्शन के रूप में जाना जाता है।
|
कोड भेजने का आदेश |
|||||||
|
VM4 |
3 |
0 |
_ |
01 |
_ |
01 |
S |
|
नमूना: |
बंदरगाहों की संख्या |
पोर्ट आकार: |
एक्ट्यूएटर प्रकार |
एक्ट्यूएटर के लिए प्रत्यय |
|||
|
वीएम श्रृंखला |
3: 3 पोर्ट |
01:RC1/8 |
00: बुनियादी प्रकार। |
S: हार्ड स्टील रोलर |
|||
|
02: वन-वे रोलर प्रकार |
|||||||
|
01: रोलर प्रकार |
|||||||
|
30: मशरूम बटन |
|||||||
|
32: विस्तारित पुश बटन |
|||||||
|
33: फ्लश पुश बटन |
|||||||
|
37: ई-स्टॉप बटन |
|||||||
|
34: चयनकर्ता नॉब |
|||||||
|
कार्य माध्यम |
हवा (40μm से अधिक एक फ़िल्टर के माध्यम से फ़िल्टर किया गया) |
|
कार्रवाई |
बाह्य नियंत्रण प्रत्यक्ष कार्रवाई |
|
बंदरगाह व्यास |
जी 1/8 |
|
पदों की संख्या |
2 स्थिति 3 रास्ता |
|
स्नेहन |
अनावश्यक |
|
कार्यचर्धक रेंज एमपीए (पीएसआई) |
0 m0.8 (0 ~ 114) |
|
गारंटीकृत दबाव प्रतिरोध |
1.5MPA (215psi) |
|
काम करने वाला तापमान ° C |
-5360 |
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
