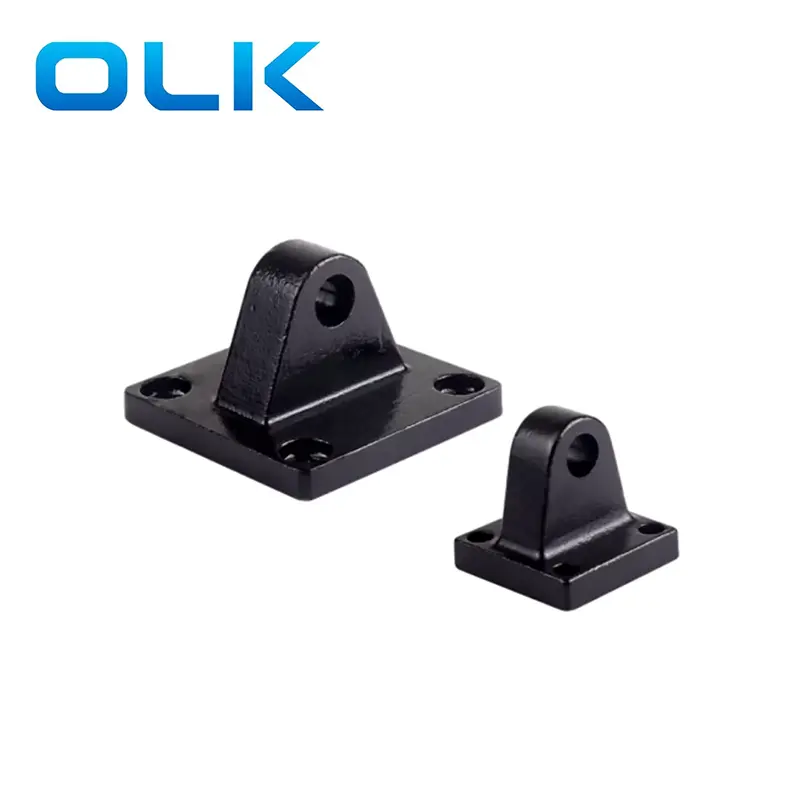

एससी सीरीज़ मानक वायवीय सिलेंडर में उपयोग किए जाने वाले ओल्क आयरन सीए क्लेविस ब्रैकेट। एससी न्यूमेटिक सिलेंडर के पूंछ की तरफ स्थापित रियर माउंटिंग ब्रैकेट, रियर क्लेविस माउंट सीए सीए क्लेविस ब्रैकेट घूर्णन समर्थन स्थापना सहायक उपकरण के प्रकारों से संबंधित है, जो एक निश्चित रेंज के लिए स्विंग के लिए आगे -पीछे है। कुल मिलाकर, सीए छोटे बोर आकार के वायवीय सिलेंडर और प्रकाश भार वाली स्थितियों के लिए अधिक उपयुक्त है।
सीए रियर माउंटिंग ब्रैकेट ऑटोमेशन उपकरण, वुडवर्किंग मशीनरी और कन्वेयर सिस्टम जैसे एप्लिकेशन परिदृश्यों के लिए उपयुक्त है, जिन्हें फ्रंट-एंड आर्टिकुलेटेड इंस्टॉलेशन की आवश्यकता होती है।
|

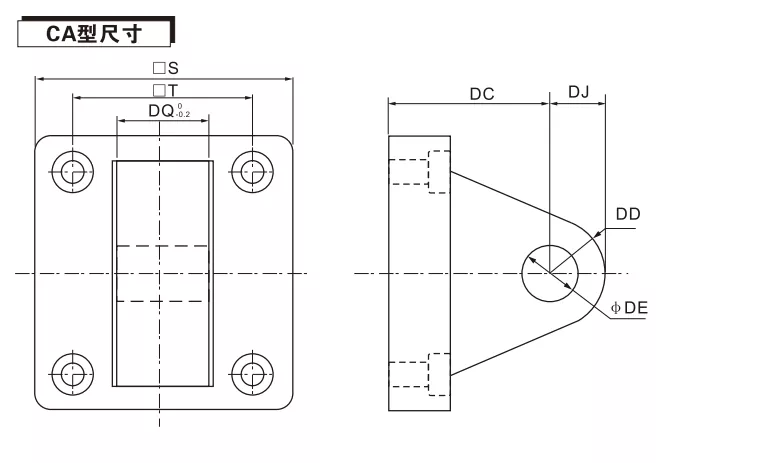

कोड / बोर व्यास |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
|
डीसी |
34 |
34 |
34 |
34 |
48 |
48 |
50 |
55 |
60 |
|
डीडी |
14 |
14 |
15 |
15 |
20 |
20 |
25 |
30 |
30 |
|
का |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
डीजे |
14 |
14 |
15 |
15 |
20 |
20 |
33 |
35.5 |
37 |
|
डीक्यू |
16 |
20 |
20 |
20 |
32 |
32 |
69.7 |
89.7 |
89.7 |
सीए क्लेविस ब्रैकेट पर इसका क्या उपयोग किया जा सकता है?
चार थ्रेडेड छेदों की स्थापना की स्थिति तय की गई है और इसका उपयोग केवल एससी सिलेंडर के लिए किया जा सकता है,

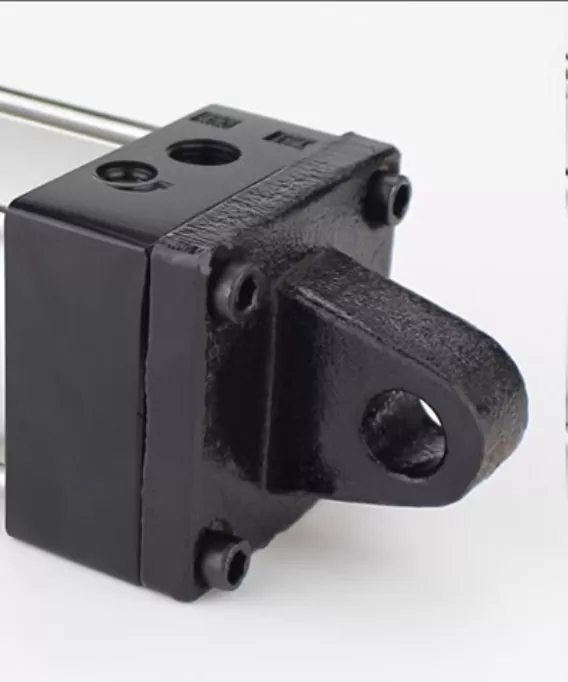

एससी सिलेंडर पर सीए सिलेंडर क्लेविस माउंट कैसे स्थापित करें?
एससी सिलेंडर के नीचे चार थ्रेडेड छेद के साथ चार स्क्रू संरेखित करें, शिकंजा के साथ अपने पदों को ठीक करें, और अंत में अनुक्रम में प्रत्येक थ्रेडेड छेद को कस लें
सीए और सीबी के बीच अंतर क्या है?
दोनों एससी सिलेंडरों के निचले बढ़ते घटकों से संबंधित हैं, केवल संरचना और उपयोग में अंतर के साथ। सीए क्लेविस ब्रैकेट का उपयोग सीमित स्थान के साथ काम करने की स्थिति के लिए किया जाता है, जबकि सीबी रियर क्लेविस उच्च स्थिरता के साथ काम करने की स्थिति के लिए उपयुक्त है।
हम किन कामकाजी परिस्थितियों में सीए चुनते हैं?
सिलेंडर की स्थापना स्थान सीमित है, और यदि अधिक सुविधाजनक स्थापना विधि की आवश्यकता है, तो सीए की सिफारिश की जा सकती है।
