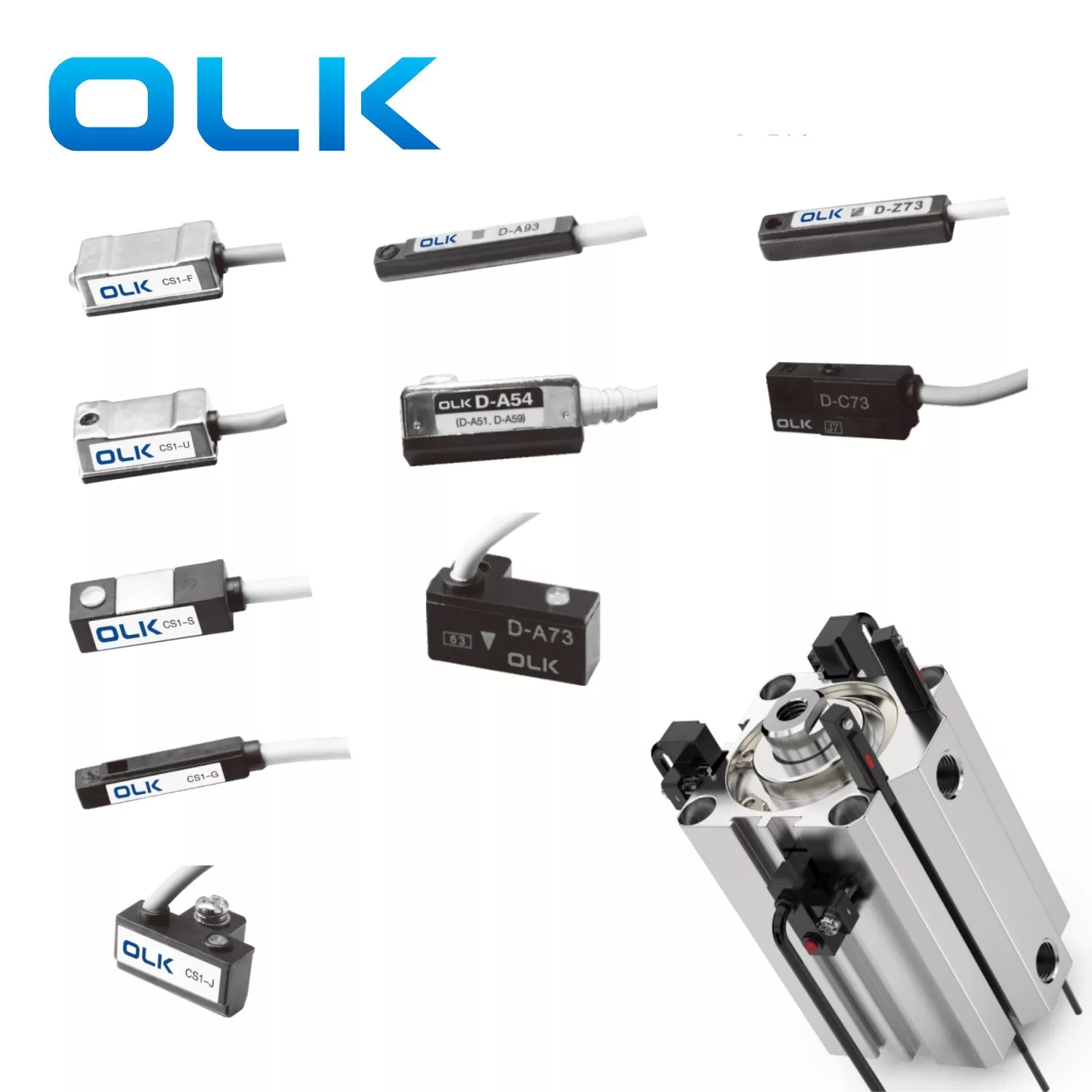

सिलेंडर मैग्नेटिक स्विच का उपयोग एयर सिलेंडर स्ट्रोक की स्थिति का पता लगाने के लिए किया जाता है, स्ट्रोक के दोनों सिरों पर मशीन कंट्रोल वाल्व या स्ट्रोक स्विच और उनके बढ़ते कोष्ठक की आवश्यकता नहीं होती है, और पिस्टन रॉड के अंत में टक्कर ब्लॉकों की आवश्यकता के बिना, संरचना में उपयोग करना और कॉम्पैक्ट करना आसान हो जाता है। उच्च विश्वसनीयता, लंबे जीवनकाल, कम लागत और लघु स्विच प्रतिक्रिया समय, इसलिए इसका व्यापक रूप से उपयोग किया गया है।
OLK का उपयोग करते समय सुझाव देते हैं, यह ध्यान रखना महत्वपूर्ण है कि सिलेंडर चुंबकीय स्विच को मजबूत चुंबकीय क्षेत्रों वाले उपकरणों के पास स्थापित नहीं किया जाना चाहिए। जब चुंबकीय स्विच से लैस दो वायवीय सिलेंडर समानांतर में चलते हैं, तो चुंबकीय हस्तक्षेप को रोकने के लिए, दूरी 40 मिमी से अधिक होनी चाहिए। नियमित रूप से यह जांचना आवश्यक है कि चुंबकीय स्विच की स्थिति ऑफसेट है या नहीं।
· बुद्धिमान संवेदन
· चुंबकीय स्थिरता, संवेदनशील प्रेरण
· स्थापित करने में आसान, सिलेंडर स्ट्रोक के साथ किसी भी स्थिति में स्थापित किया जा सकता है
|
नमूना |
CS1-F |
Cs1-in |
CS1-जे |
CS1-S |
सीएस 1-जी |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
लागू सिलेंडर |
Sc/mal/ma |
Sc/mal/ma |
एसडीए/टीडीए/टीएन |
बुराई/मेरी |
एसडीए (ग्रूव) |
सु (एसएमसी) |
सीक्यू 2 बी (एसएमसी) |
सीएक्सएस (एसएमसी) |
|
|
इंस्टॉलेशन तरीका |
टाई रॉड्स/रिंग बेल्ट |
टाई रॉड्स/रिंग बेल्ट |
रास्ता |
रद्द |
रास्ता |
रास्ता |
रास्ता |
रास्ता |
रास्ता |
|
तस्वीर |
|
|
|
|
|
|
|
|
|
|
सिलेंडर आवेदन आरेख |
|
|
|
|
|
|
|
|
|
|
रूपरेखा आयाम आरेख |
|
|
|
|
|
|
|
|
|
|
स्विच प्रकार |
SPST सामान्य रूप से खुला |
SPST सामान्य रूप से खुला |
SPST सामान्य रूप से खुला |
SPST सामान्य रूप से खुला |
SPST सामान्य रूप से खुला |
SPST सामान्य रूप से खुला |
SPST सामान्य रूप से खुला |
SPST सामान्य रूप से खुला |
SPST सामान्य रूप से खुला |
|
संवेदी प्रकार |
संपर्क के साथ रीड स्विच |
संपर्क के साथ रीड स्विच |
संपर्क के साथ रीड स्विच |
संपर्क के साथ रीड स्विच |
संपर्क के साथ रीड स्विच |
संपर्क के साथ रीड स्विच |
संपर्क के साथ रीड स्विच |
संपर्क के साथ रीड स्विच |
संपर्क के साथ रीड स्विच |
|
ऑपरेटिंग वोल्टेज |
5-240V डीसी/एसी |
5-240V डीसी/एसी |
5-240V डीसी/एसी |
5-240V डीसी/एसी |
5-240V डीसी/एसी |
5-240V डीसी/एसी |
5-240V डीसी/एसी |
5-240V डीसी/एसी |
5-240V डीसी/एसी |
|
अधिकतम स्विचिंग करंट |
100ma (अधिकतम) |
100ma (अधिकतम) |
100ma (अधिकतम) |
100ma (अधिकतम) |
100ma (अधिकतम) |
100ma (अधिकतम) |
100ma (अधिकतम) |
100ma (अधिकतम) |
100ma (अधिकतम) |
|
अधिकतम संपर्क क्षमता |
10W (अधिकतम) |
10W (अधिकतम) |
10W (अधिकतम) |
10W (अधिकतम) |
10W (अधिकतम) |
10W (अधिकतम) |
10W (अधिकतम) |
10W (अधिकतम) |
10W (अधिकतम) |
|
आंतरिक बिजली की खपत |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
|
वोल्टेज घटाव |
अधिकतम 2.5V @ 10ma डीसी |
अधिकतम 2.5V @ 100ma डीसी |
अधिकतम 2.5V @ 100ma डीसी |
अधिकतम 2.5V @ 10ma डीसी |
अधिकतम 2.5V @ 10ma डीसी |
अधिकतम 2.5V @ 40MA डीसी |
अधिकतम 2.5V @ 10ma डीसी |
अधिकतम 2.5V @ 40MA डीसी |
अधिकतम 2.5V @ 40MA डीसी |
|
रिसाव वर्तमान |
|
|
|
|
|
अधिकतम 10W |
|
अधिकतम 10W |
अधिकतम 10W |
|
इंडिकेटर लाइट |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
|
केबल |
2.8,, 2 सी, ग्रे तेल प्रतिरोधी पीवीसी |
2.8,, 2 सी, ग्रे तेल प्रतिरोधी पीवीसी |
2.8,, 2 सी, ग्रे तेल प्रतिरोधी पीवीसी |
2.8,, 2 सी, ग्रे तेल प्रतिरोधी पीवीसी |
2.8,, 2 सी, ग्रे तेल प्रतिरोधी पीवीसी |
2.8,, 2 सी, ग्रे तेल प्रतिरोधी पीवीसी |
2.8,, 2 सी, ग्रे तेल प्रतिरोधी पीवीसी |
2.8,, 2 सी, ग्रे तेल प्रतिरोधी पीवीसी |
2.8,, 2 सी, ग्रे तेल प्रतिरोधी पीवीसी |
|
संवेदनशीलता |
|
|
|
|
60 गॉस |
60 गॉस |
60 गॉस |
60 गॉस |
60 गॉस |
|
अधिकतम स्विचिंग आवृत्ति |
200Hz |
200Hz |
200Hz |
200Hz |
- |
– |
- |
– |
- |
|
परिचालन तापमान |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
आघात प्रतिरोध |
30 ग्राम |
30 ग्राम |
30 ग्राम |
30 ग्राम |
30 ग्राम |
30 ग्राम |
30 ग्राम |
30 ग्राम |
30 ग्राम |
|
कंपन प्रतिरोध |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
संरक्षण ग्रेड |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
सुरक्षात्मक परिपथ |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
कोई नहीं |
|
नमूना |
सु-10 |
सु-12 |
सु -15 |
सु -16 |
सु-18 |
TCS1-F |
|
लागू सिलेंडर |
SU32 |
SU32/40/50 |
इसका |
SU80/100/12 |
|
ब्रैकेट |
|
इंस्टॉलेशन तरीका |
रास्ता |
रास्ता |
रास्ता |
रास्ता |
रास्ता |
पेंच |
|
इकाई |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
|
नमूना |
मा -16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
माल -16 |
MAL-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
इकाई |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
1: स्टेनलेस स्टील ज़िप संबंधों के साथ सुरक्षित
2: पुल रॉड पर तय किया गया
3: इंस्टॉलेशन स्लॉट से सीधे इंस्टॉल करें
4: रेल स्थापना
चुंबकीय स्विच के लिए सावधानियां
· शॉर्ट-सर्किट 2-वायर स्विच न करें।
2-वायर चुंबकीय स्विच में बहुत कम प्रतिरोध होता है। उन्हें सीधे बिजली से जोड़ने से शॉर्ट सर्किट हो सकता है और स्विच को जला सकता है।
· वायरिंग ध्रुवीयता की जाँच करें।
2-वायर स्विच को सही ध्रुवीयता के साथ जोड़ा जाना चाहिए। उलट वायरिंग सिग्नल लाइट को चालू नहीं करने का कारण हो सकता है।
3-वायर स्विच को भी सही ढंग से वायर्ड किया जाना चाहिए, या वे क्षतिग्रस्त हो सकते हैं।
· सीधे बड़े आगमनात्मक भार से कनेक्ट न करें।
मोटर्स या बड़े सोलनॉइड वाल्व जैसे बड़े लोड सर्ज करंट का कारण बन सकते हैं और स्विच को नष्ट कर सकते हैं। सुनिश्चित करें कि वोल्टेज और वर्तमान स्थिर और साफ हैं।
· मजबूत चुंबकीय क्षेत्रों और धातु चिप्स से बचें।
ये संवेदनशीलता को कम कर सकते हैं और झूठे संकेतों या विफलता का कारण बन सकते हैं। मजबूत चुंबकीय वातावरण के लिए, उस उपयोग के लिए डिज़ाइन किए गए विशेष चुंबकीय स्विच का उपयोग करें।
· कठोर वातावरण में उपयोग न करें।
सेंसर हेड राल से बना है। पानी, रसायनों या समुद्री जल से बचें, जिससे यह दरार या प्रफुल्लित हो सकता है।
·ध्यान से संभालें।
चुंबकीय स्विच नाजुक हैं। भंडारण, परिवहन और स्थापना के दौरान प्रभावों, खींचने या किसी न किसी हैंडलिंग से बचें।
· 2-तार इलेक्ट्रॉनिक स्विच में रिसाव करंट।
इन स्विच में एक छोटा सा रिसाव वर्तमान है। सुनिश्चित करें कि झूठे संकेतों से बचने के लिए लोड का शुरुआती वर्तमान रिसाव वर्तमान से अधिक है। 3-वायर स्विच में कम रिसाव होता है, या बिना रिसाव के यांत्रिक स्विच का उपयोग करें।
· अन्य विशेष स्थितियों के लिए, उपयोग से पहले परामर्श करें।
अनुचित उपयोग से नुकसान या नुकसान से बचने के लिए ओएलके टीम से संपर्क करें।
एक चुंबकीय स्विच का उपयोग कैसे किया जाता है?
चुंबकीय स्विच का उपयोग संकेतों को प्रसारित करने के लिए पीएलसी, रिले और अन्य नियंत्रकों के साथ संयोजन में किया जा सकता है।
चुंबकीय स्विच के लिए सावधानियां क्या हैं?
चुंबकीय स्विच का उपयोग करते समय सीधे बिजली की आपूर्ति को शॉर्ट-सर्किट न करें।
एक गैर-संपर्क चुंबकीय स्विच क्या है?
एक गैर-संपर्क चुंबकीय स्विच एक संपर्क प्रकार से अलग तरीके से काम करता है। यह रीड स्विच जैसे यांत्रिक भागों के बजाय मैग्नेट का पता लगाने के लिए इलेक्ट्रॉनिक घटकों का उपयोग करता है। इसीलिए इसे एक ठोस-राज्य या इलेक्ट्रॉनिक चुंबकीय स्विच भी कहा जाता है। यह सदमे और कंपन के लिए बेहतर प्रतिरोध है, और इसका जीवनकाल लगभग स्थायी है।
|
सिलेंडर के लिए दो स्थिति का पता लगाने के तरीकों की तुलना |
||
|
पता लगाने का रास्ता |
|
विशेषता |
|

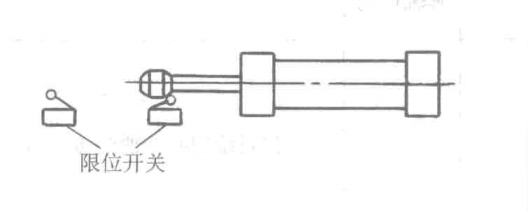

सीमा स्विच: सीमा स्विच पिस्टन रॉड के सामने टकराव ब्लॉकों के साथ स्थापित किए गए हैं। सीमा स्विच प्रकार में, पिस्टन रॉड पर टक्कर ब्लॉक स्थापित किए जाते हैं, और पिस्टन के आंदोलन स्ट्रोक का पता लगाने के लिए पिस्टन रॉड के आंदोलन स्ट्रोक के दोनों सिरों पर सीमा स्विच (जैसे यात्रा स्विच और मैकेनिकल कंट्रोल दिशात्मक वाल्व) स्थापित किए जाते हैं। यह एक संपर्क स्विच है। |
|
1) डिजाइन, स्थापना, डिबगिंग और रखरखाव का कार्यभार बड़ा है। 2) स्थापना स्थान बड़ा है 3) लागत अधिक है। 4) यदि अनुचित तरीके से उपयोग किया जाता है, तो जीवन काल कम होता है। 5) चुंबकीय क्षेत्रों से प्रभावित नहीं |
|

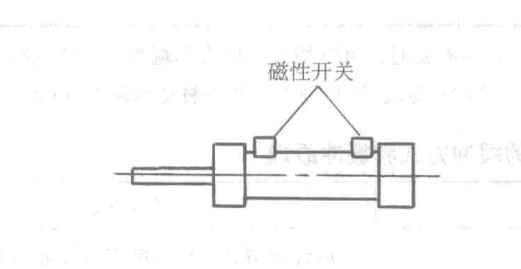

चुंबकीय स्विच: चुंबकीय स्विच प्रकार हवा सिलेंडर के आंदोलन स्ट्रोक का पता लगाने के लिए सिलेंडर बॉडी पर विभिन्न पदों पर सीधे दो चुंबकीय स्विच स्थापित करना है। यह एक गैर-संपर्क स्विच है। |
|
1) बहुत बचत डिजाइन और स्थापना समय, डिबग करने के लिए आसान है 2) छोटी स्थापना स्थान 3) लागत बहुत कम हो जाती है, कम अटैचमेंट के साथ। 4) इसमें उच्च विश्वसनीयता, लंबी उम्र और एक्शन पदों की अच्छी पुनरावृत्ति है। यांत्रिक प्रभाव क्षति की कोई समस्या नहीं है, और इसमें मजबूत धूल, पानी और तेल प्रतिरोध क्षमताएं हैं। 5) इलेक्ट्रिक वायवीय संयुक्त नियंत्रण प्राप्त करना आसान है 6) विरोधी चुंबकीय उपायों को मजबूत चुंबकीय क्षेत्रों में लिया जाना चाहिए |
