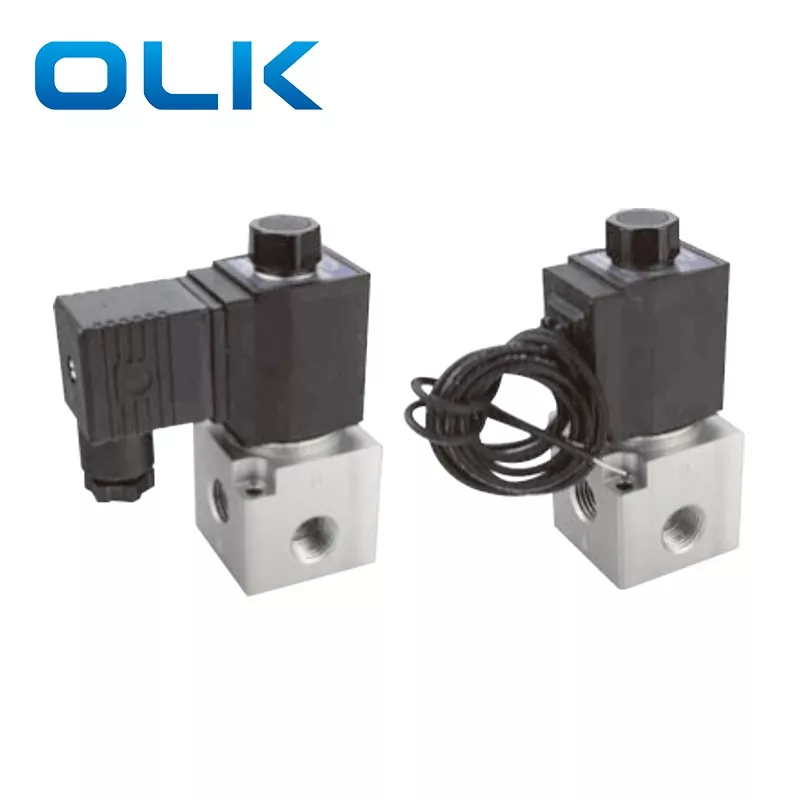

3V3 उच्च-प्रवाह सोलनॉइड वाल्व एक 2-स्थिति, 3-तरफ़ा वाल्व है जिसमें प्रत्यक्ष-अभिनय डिज़ाइन होता है, जो पायलट-संचालित वाल्वों की तुलना में तेज़ प्रतिक्रिया और उच्च स्विचिंग आवृत्ति प्रदान करता है। इसका मजबूत एल्यूमीनियम मिश्र धातु शरीर उच्च वायु प्रवाह और उच्च दबाव का समर्थन करता है, और इसका उपयोग वैक्यूम अनुप्रयोगों के साथ भी किया जा सकता है। सोलनॉइड कॉइल विकल्पों में DC12V, DC24V, AC110V, या AC220V शामिल हैं, जो स्थिर और संवेदनशील संचालन सुनिश्चित करते हैं।
यह 3V3 हाई-फ्लो सोलनॉइड वाल्व 3 वे मध्यम से बड़े वायवीय सिस्टम के लिए उपयुक्त है, विशेष रूप से एक साथ काम करने वाले कई सिलेंडरों या उच्च वायु प्रवाह की आवश्यकता वाले सिस्टम के लिए। इसका सामान्य रूप से बंद (एनसी), सामान्य रूप से खुला (एनओ), और डबल-सोलनॉइड कॉन्फ़िगरेशन इसे स्वचालन लाइनों, पैकेजिंग मशीनों, प्रिंटिंग उपकरण और खाद्य प्रसंस्करण मशीनरी के लिए आदर्श बनाता है। इसकी तेज़ और सटीक प्रतिक्रिया इसे 3V2 जैसे छोटे वाल्वों से अलग करती है।
1. संवेदनशील स्विचिंग के साथ प्रत्यक्ष-अभिनय संरचना।

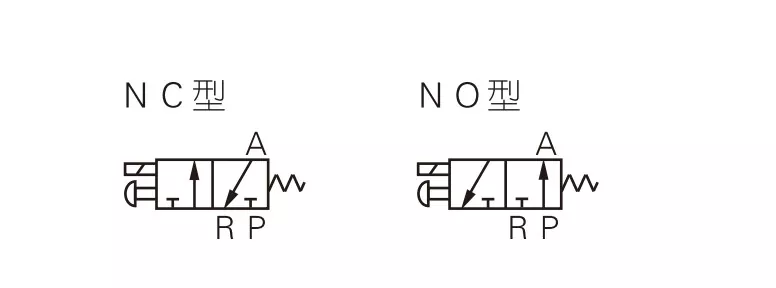

2. सामान्य रूप से बंद (एनसी) और सामान्य रूप से खुले (एनओ) प्रकार उपलब्ध हैं।
3. अच्छी सीलिंग और बड़े प्रवाह के लिए समाक्षीय शट-ऑफ डिज़ाइन।
4.स्नेहन की आवश्यकता नहीं.
5. आसान स्थापना और परीक्षण के लिए मैनुअल ओवरराइड से सुसज्जित।
6. एकाधिक मानक वोल्टेज विकल्प उपलब्ध हैं।
|
कोड भेजने का आदेश |
||||||||
|
3V |
3 |
- |
08 |
एनसी |
A |
|
|
|
|
नमूना |
कोड |
|
पोर्ट आकार |
अभिनय प्रकार |
मानक वोल्टेज |
विद्युत प्रवेश |
धागे का प्रकार |
|
|
3वी:2 स्थिति 3 रास्ता |
3:3श्रृंखला |
|
08:जी1/4 |
एनसी: सामान्य रूप से बंद
|
ए:AC220V |
रिक्त: आपका प्रकार |
रिक्त:जी
|
|
|
|
|
|
|
नहीं: सामान्य रूप से खोला गया |
बी:डीसी24वी |

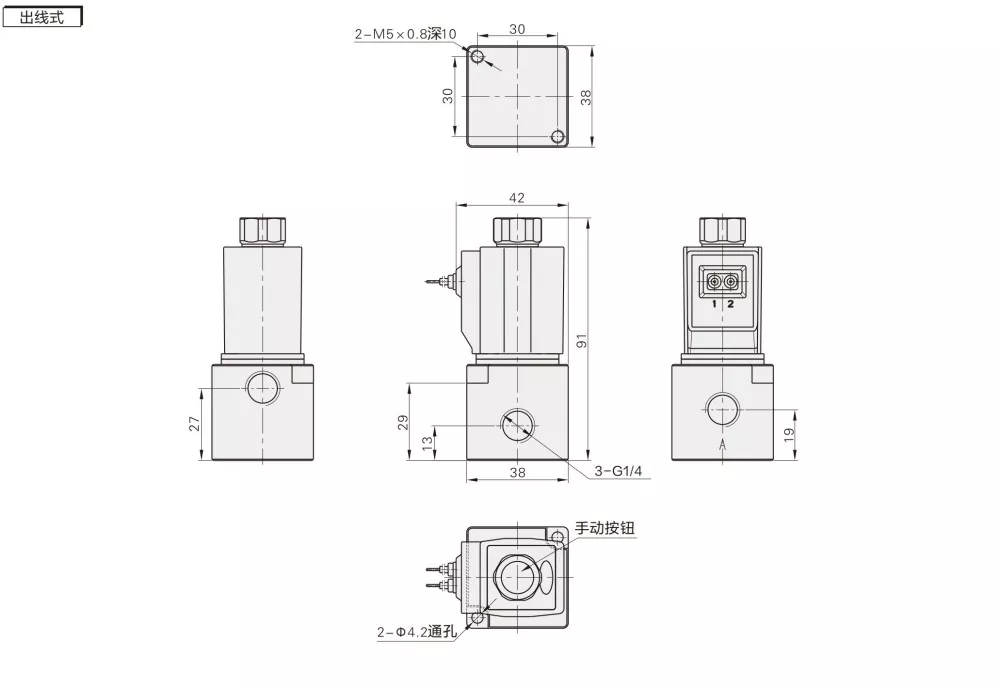

मैं: लाइन प्रकार |
टी:एनपीटी |
|
|
|
|
|
|
|
सी:एसी110वी |
|
|
|
|
|
|
|
|
|
ई: AC24V |
|
|
|
|
|
|
|
|
|
एफ:डीसी12वी |
|
|
|
|
नमूना |
टी:एनपीटी |
|
कामकाजी माध्यम |
वायु (40 μm या उससे ऊपर के फिल्टर द्वारा फ़िल्टर किया गया) |
|
अभिनय प्रकार |
प्रत्यक्ष अभिनय |
|
पोर्ट आकार* |
जी1/4 |
|
स्थिति और रास्ता |
2 स्थिति 3 रास्ता |
|
प्रभावी क्षेत्र |
11 मिमी²(सीवी = 0.62) |
|
स्नेहन |
आवश्यक नहीं |
|
ऑपरेटिंग दबाव रेंज |
0 ~ 0.8 एमपीए (0 ~ 114 पीएसआई) |
|
प्रूफ का दबाव |
1.5 एमपीए (215 पीएसआई) |
|
ऑपरेटिंग तापमान (℃) |
-20 ~ 70 |
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|
मानक वोल्टेज |
AC220V AC110 AC24V DC24V DC12V |
|
वोल्टेज रेंज |
एसी:±15% डीसी:±10% |
|
बिजली की खपत |
AC:10VA DC:6.5W |
|
संरक्षण वर्ग |
IP65(DIN40050) |
|
इन्सुलेशन ग्रेड |
बी लेवल |
|

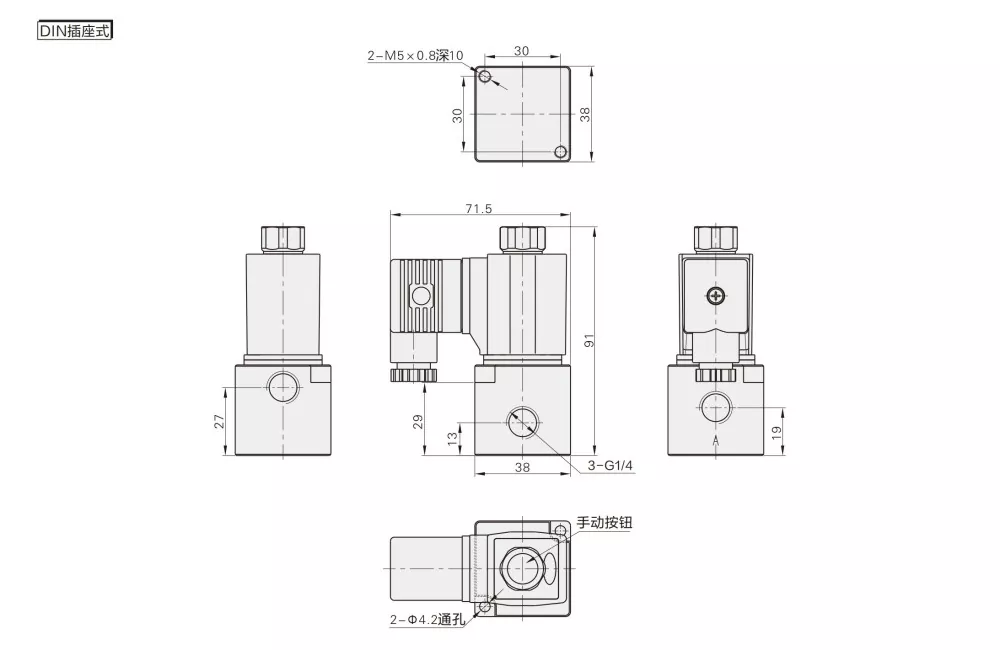

कनेक्टिंग प्रकार |
DIN प्लग प्रकार/लाइन प्रकार |
|
न्यूनतम उत्तेजना समय |
0.05 सेकंड |
|
वस्तु |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3वी3-08 |
|
कामकाजी माध्यम |
वायु |
हवा, पानी, तेल |
वायु |
वायु |
|
आरंभिक राज्य: |
एनसी |
एनसी/एनओ |
नहीं/एनसी |
नहीं/एनसी |
|
एक्चुएशन प्रकार |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
|
पोर्ट आकार |
एम5;जी1/8 |
जी1/8;जी1/4 |
जी1/8;जी1/4 |
जी1/4 |
|
स्थिति और रास्ता |
3 पोर्ट 2 स्थिति |
2 पोर्ट 2 स्थिति |
3 पोर्ट 2 स्थिति |
3 पोर्ट 2 स्थिति |
|
स्नेहन |
आवश्यक नहीं |
आवश्यक नहीं |
आवश्यक नहीं |
आवश्यक नहीं |
|
कार्य का दबाव |
0–0.7 एमपीए |
0–0.7 एमपीए |
0–0.8 एमपीए |
0–0.8 एमपीए |
|
प्रूफ का दबाव |
1.2 एमपीए |
1.5 एमपीए |
1.2 एमपीए |
1.2 एमपीए |
|
छिद्र का आकार |
φ1.2 मिमी |
φ2.5 मिमी |
Φ3.2 मिमी/φ3.4 मिमी |
Φ11 मिमी (बड़ा वायु प्रवाह) |
प्रश्न: 3V2 और 3V3 सोलनॉइड वाल्व के बीच मुख्य अंतर क्या है?
A: 3V2: मध्य प्रवाह, छोटे वायवीय नियंत्रण प्रणाली के लिए सूट
संरचना में अंतर: 3V3 का शरीर बड़ा है और यह उच्च दबाव और प्रवाह को संभाल सकता है।
संरचना में अंतर: 3V3 का शरीर बड़ा है और यह उच्च दबाव और प्रवाह को संभाल सकता है।
प्रश्न: 3V3 सोलनॉइड वाल्व छिद्र का आकार क्या है?
A:3V3-08 वाल्व छिद्र का आकार 11 मिमी है
प्रश्न: OLK 3V3 किन उत्पादों की जगह ले सकता है?
उत्तर: OLK 3V3 समान फ़ंक्शन और समान विशिष्टताओं के साथ AIRTAC 3V3 श्रृंखला सोलनॉइड वाल्व को प्रतिस्थापित कर सकता है।
