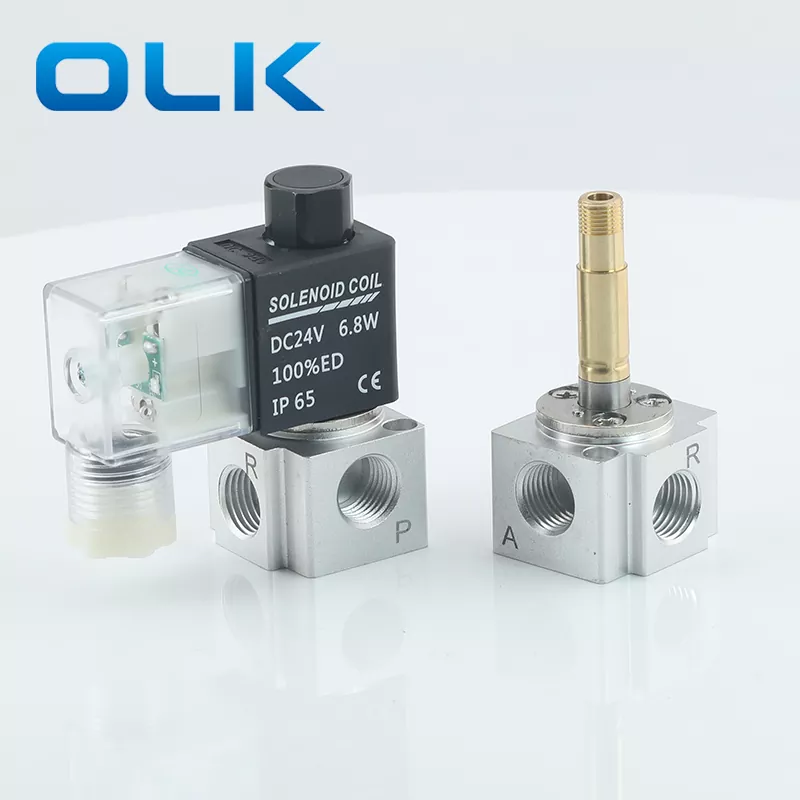

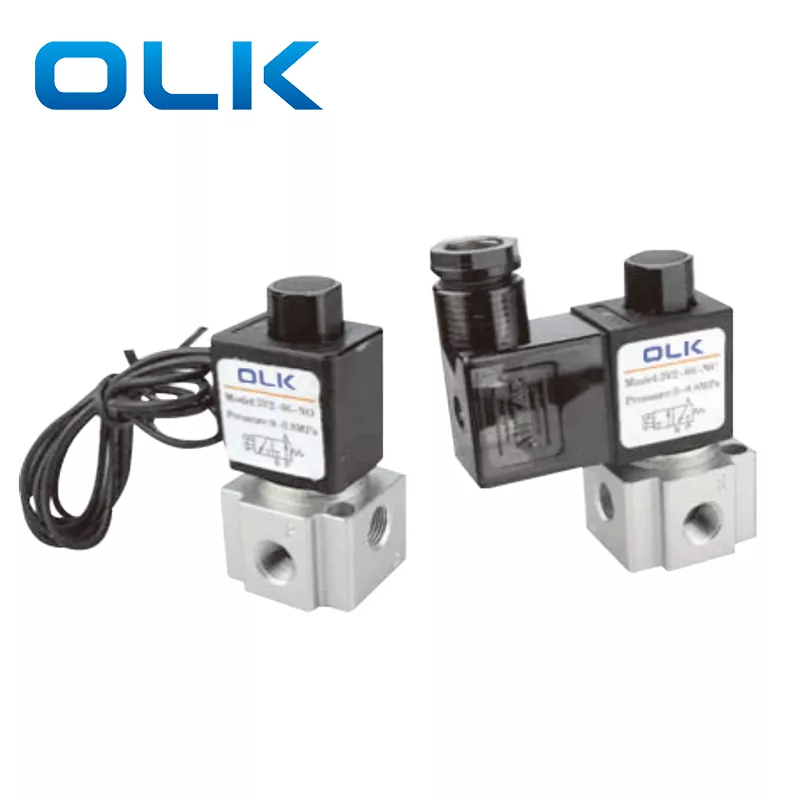

3V2 सोलनॉइड वाल्व छोटा, हल्का और स्थापित करने में आसान है। इसकी बॉडी मजबूत एल्यूमीनियम से बनी है, जो जंग और क्षति का प्रतिरोध करती है। वाल्व DC12V, DC24V, AC110V, या AC220V पावर के विकल्पों के साथ एक विश्वसनीय सोलनॉइड कॉइल का उपयोग करता है।
यह OLK ब्रांड 3V2 सोलनॉइड वाल्व मध्यम-प्रवाह वायु नियंत्रण के लिए अच्छा काम करता है। यह तेजी से स्विच करता है, कम बिजली का उपयोग करता है और लंबे समय तक चलता है। यह सामान्य रूप से बंद (एनसी), सामान्य रूप से खुला (एनओ), या डबल-सोलनॉइड हो सकता है। इसका उपयोग अक्सर स्वचालन लाइनों, पैकेजिंग मशीनों, प्रिंटिंग मशीनों और खाद्य मशीनों में किया जाता है। इसका छोटा आकार इसे तंग जगहों के लिए उपयुक्त बनाता है।
1. संवेदनशील स्विचिंग के साथ प्रत्यक्ष-अभिनय संरचना।

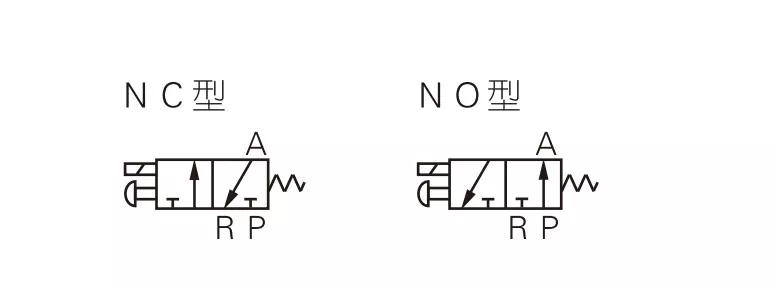

2. सामान्य रूप से बंद (एनसी) और सामान्य रूप से खुले (एनओ) प्रकार उपलब्ध हैं।
3. अच्छी सीलिंग और बड़े प्रवाह के लिए समाक्षीय शट-ऑफ डिज़ाइन।
4.स्नेहन की आवश्यकता नहीं.
5. आसान स्थापना और परीक्षण के लिए मैनुअल ओवरराइड से सुसज्जित।
6. एकाधिक मानक वोल्टेज विकल्प उपलब्ध हैं।
|
कोड भेजने का आदेश |
||||||||
|
3V |
2 |
- |
08 |
एनसी |
A |
|
|
|
|
नमूना |
कोड |
|
पोर्ट आकार |
अभिनय प्रकार |
मानक वोल्टेज |
विद्युत प्रवेश |
धागे का प्रकार |
|
|
3वी:2 स्थिति 3 रास्ता |
2:2 शृंखला |
|
06:जी1/8 |
एनसी: सामान्य रूप से बंद |
ए:AC220V |
रिक्त: आपका प्रकार |
रिक्त:जी |
|
|
|
|
|
08:जी1/4 |
नहीं: सामान्य रूप से खोला गया |
बी:डीसी24वी |
मैं: लाइन प्रकार |
टी:एनपीटी |
|
|
|
|
|
|
|
सी:एसी110वी |
|
|
|
|
|
|
|
|
|
ई: AC24V |
|
|
|
|
|
|
|
|
|
एफ:डीसी12वी |
|
|
|
|
नमूना |
3V206 |
3V208 |
|
कामकाजी माध्यम |
वायु (40 μm या उससे ऊपर के फिल्टर द्वारा फ़िल्टर किया गया) |
वायु (40 μm या उससे ऊपर के फिल्टर द्वारा फ़िल्टर किया गया) |
|
अभिनय प्रकार |
प्रत्यक्ष अभिनय |
|
|
पोर्ट आकार |
जी1/8 |
जी1/4 |
|
स्थिति और रास्ता |
2 स्थिति 3 रास्ता |
|
|
प्रभावी क्षेत्र |
3.2 मिमी²(सीवी = 0.18) |
3.4 मिमी² (सीवी = 0.19) |
|
स्नेहन |
आवश्यक नहीं |
|
|
ऑपरेटिंग दबाव रेंज |
0 ~ 0.8 एमपीए (0 ~ 114 पीएसआई) |
|
|
प्रूफ का दबाव |
1.5 एमपीए (215 पीएसआई) |
|
|
ऑपरेटिंग तापमान (℃) |
-20 ~ 70 |
|
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|
|
मानक वोल्टेज |
AC220V AC110 AC24V DC24V DC12V |
|
वोल्टेज रेंज |
एसी:±15% डीसी:±10% |
|
बिजली की खपत |
एसी:7वीए डीसी:7.0डब्ल्यू |
|
संरक्षण वर्ग |
IP65(DIN40050) |
|
इन्सुलेशन ग्रेड |
बी लेवल |
|
कनेक्टिंग प्रकार |
DIN प्लग प्रकार/लाइन प्रकार |
|
न्यूनतम उत्तेजना समय |
0.05 सेकंड |
|

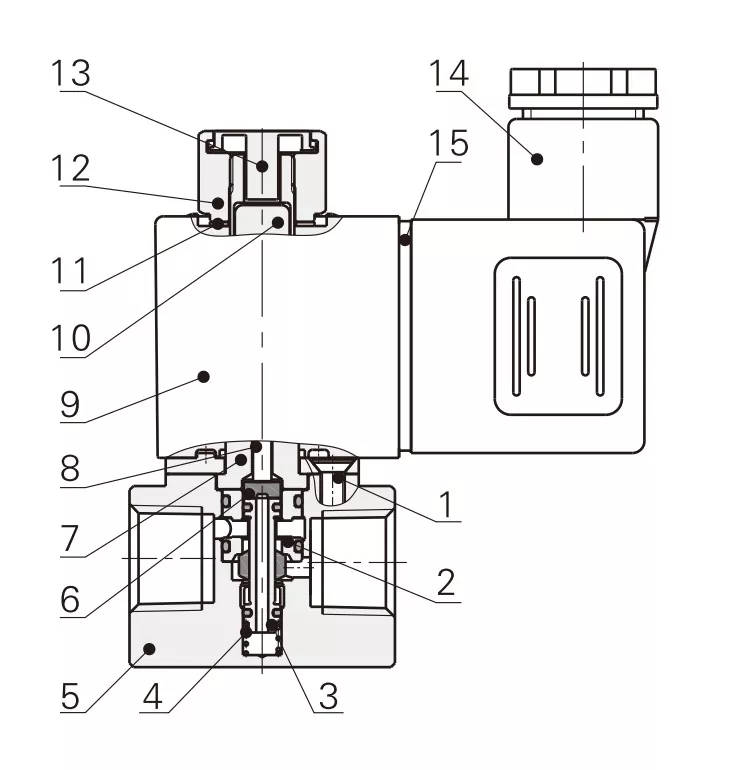

नहीं। |
नाम |
|
1 |
पेच लगाना |
|
2 |
स्पेसर आस्तीन |
|
3 |
कोर असेंबली |
|
4 |
वसंत |
|
5 |
शरीर |
|
6 |
पाल बांधने की रस्सी |
|
7 |
सोलनॉइड असेंबली |
|
8 |
प्लंजर रॉड |
|
9 |
कुंडल |
|
10 |
चलती लौह कोर |
|
11 |
स्थिर वॉशर |
|
12 |
स्थिर अखरोट |
|
13 |
मैनुअल बटन |
|
14 |
टर्मिनल |
|
15 |
टर्मिनल गैसकेट |
|
वस्तु |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3वी3-08 |
|
कामकाजी माध्यम |
वायु |
हवा, पानी, तेल |
वायु |
वायु |
|
आरंभिक राज्य: |
एनसी |
एनसी/एनओ |
नहीं/एनसी |
नहीं/एनसी |
|
एक्चुएशन प्रकार |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
प्रत्यक्ष अभिनय |
|
पोर्ट आकार |
एम5;जी1/8 |
जी1/8;जी1/4 |
जी1/8;जी1/4 |
जी1/4 |
|
स्थिति और रास्ता |
3 पोर्ट 2 स्थिति |
2 पोर्ट 2 स्थिति |
3 पोर्ट 2 स्थिति |
3 पोर्ट 2 स्थिति |
|
स्नेहन |
आवश्यक नहीं |
आवश्यक नहीं |
आवश्यक नहीं |
आवश्यक नहीं |
|
कार्य का दबाव |
0–0.7 एमपीए |
0–0.7 एमपीए |
0–0.8 एमपीए |
0–0.8 एमपीए |
|
प्रूफ का दबाव |
1.2 एमपीए |
1.5 एमपीए |
1.2 एमपीए |
1.2 एमपीए |
|
छिद्र का आकार |
φ1.2 मिमी |
φ2.5 मिमी |
Φ3.2 मिमी/φ3.4 मिमी |
Φ11 मिमी (बड़ा वायु प्रवाह) |
प्रश्न: 3V2 और 3V3 सोलनॉइड वाल्व के बीच मुख्य अंतर क्या है?
A: 3V2: मध्य प्रवाह, छोटे वायवीय नियंत्रण प्रणाली के लिए सूट
संरचना में अंतर: 3V3 का शरीर बड़ा है और यह उच्च दबाव और प्रवाह को संभाल सकता है।
संरचना में अंतर: 3V3 का शरीर बड़ा है और यह उच्च दबाव और प्रवाह को संभाल सकता है।
प्रश्न: 3V2 सोलनॉइड वाल्व छिद्र का आकार क्या है?
A:3V2-06 वाल्व छिद्र का आकार 3.2 मिमी है; 3V2-06 वाल्व छिद्र का आकार 3.4 मिमी है
प्रश्न: OLK 3V2 किन उत्पादों की जगह ले सकता है?
उ: OLK 3V2 समान फ़ंक्शन और समान विशिष्टताओं के साथ AIRTAC 3V2 श्रृंखला सोलनॉइड वाल्व को प्रतिस्थापित कर सकता है।
