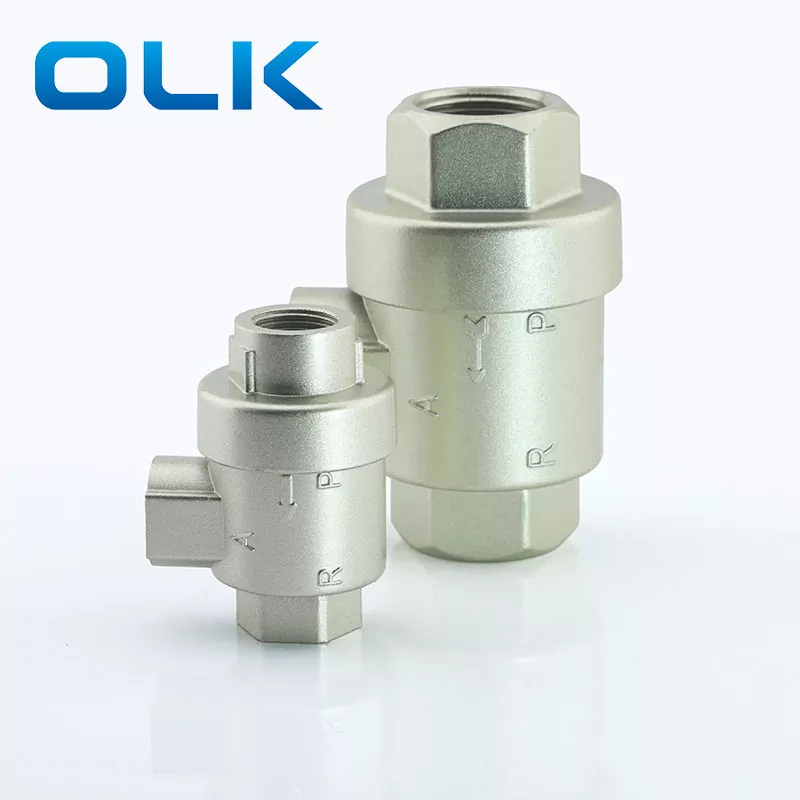

OLK XQ क्विक एग्जॉस्ट वाल्व एक वाल्व है जो स्वचालित रूप से आउटलेट से दबाव वाली गैस को समाप्त कर देता है जब इनलेट दबाव एक निश्चित मूल्य पर गिर जाता है। जब इनलेट पर हवा का दबाव होता है, तो वाल्व कोर (एक-तरफ़ा सील रिंग या डायाफ्राम) को खुला धकेल दिया जाता है, निकास पोर्ट को बंद कर दिया जाता है और आउटलेट से आउटपुट होता है। जब इनलेट खाली हो जाता है, तो आउटलेट दबाव इनलेट को सील करने के लिए वाल्व कोर को धक्का देता है, और आउटलेट गैस निकास पोर्ट के माध्यम से जल्दी से समाप्त हो जाती है। XQ त्वरित निकास वाल्व पांच कनेक्शन आकार विकल्प प्रदान करता है: M5, G1/8, G1/4, G3/8, और G1/2।
XQ त्वरित निकास वाल्व का उपयोग उन स्थितियों में किया जाता है जहां वायवीय घटकों और उपकरणों को जल्दी से निकास करने की आवश्यकता होती है। यदि सिलेंडर और दिशात्मक वाल्व के बीच स्थापित किया जाता है, तो सिलेंडर दिशात्मक वाल्व के बजाय XQ त्वरित निकास वाल्व के माध्यम से सीधे निकास होता है, जिससे सिलेंडर की गति की गति में काफी वृद्धि होती है। यह प्रभाव विशेष रूप से ध्यान देने योग्य है जब सिलेंडर और वाल्व के बीच पाइपलाइन लंबी होती है। यदि दिशात्मक वाल्व निकास पोर्ट बड़ा है और सिलेंडर और वाल्व के बीच कनेक्टिंग पाइप छोटा है, तो एक त्वरित निकास वाल्व स्थापित करना अनावश्यक है।
त्वरित निकास प्राप्त करने के लिए, त्वरित निकास वाल्व इनलेट पर दबाव को जल्दी से खाली किया जाना चाहिए, इसलिए इनलेट पर निकास मार्ग (दिशात्मक वाल्व और त्वरित निकास वाल्व के बीच) को अबाधित होना चाहिए।
सुनिश्चित करें कि XQ त्वरित निकास वाल्व का उपयोग करते समय सिलेंडर में पर्याप्त कुशनिंग क्षमता है।
| कोड भेजने का आदेश: |
|
| XQ17 | 0600 |
| मॉडल: XQ श्रृंखला 3/2 रास्ता त्वरित निकास वाल्व | पोर्ट आकार: |
|
|
0600: जी 1/8 |
|
|
0800: जी 1/4 |
|
|
1000: जी 3/8 |
|
|
1500: G1/2 |
|
|
2000: जी 3/4 |
|
|
2500: जी 1 |
|
विनिर्देश |
पोर्ट आकार |
बोर (मिमी) |
प्रवाह (m (/मिनट) |
स्थायित्व (x10⁴ चक्र) |
ऑपरेटिंग प्रेशर रेंज (एमपीए) |
प्रतिक्रिया का समय) |
|
XQ-M5 |
एम 5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0.03 |
|
XQ170600 |
जी 1/8 |
6 |
≥ 0.3 |
≤ 0.03 |
||
|
XQ170800 |
जी 1/4 |
6 |
≥ 0.9 |
≤ 0.03 |
||
|
XQ171000 |
जी 3/8 |
8 |
≥ 2.5 |
≤ 0.04 |
||
|
XQ171500 |
जी 1/2 |
15 |
≥ 4.5 |
≤ 0.05 |
||
| XQ172000 |
जी 3/4 |
|
|
|
||
| XQ172500 | जी 1 |
|
|
|
FAQs:
XQ त्वरित निकास वाल्व का कार्य क्या है?
हवा की खपत को कम करें और वायवीय प्रणालियों की ऊर्जा दक्षता में सुधार करें:
एयर सिलेंडर XQ त्वरित निकास वाल्व की कार्रवाई के कारण, वायवीय सिलेंडर को केवल पर्यावरण में बड़ी मात्रा में हवा का निर्वहन किए बिना, आंदोलन के दौरान थोड़ी मात्रा में संपीड़ित हवा का उपयोग करने की आवश्यकता होती है। यह प्रणाली की हवा की खपत को कम करने और वायवीय प्रणाली की ऊर्जा दक्षता में सुधार करने में मदद करता है।
XQ त्वरित निकास वाल्व स्थापित करते समय क्या ध्यान दिया जाना चाहिए?

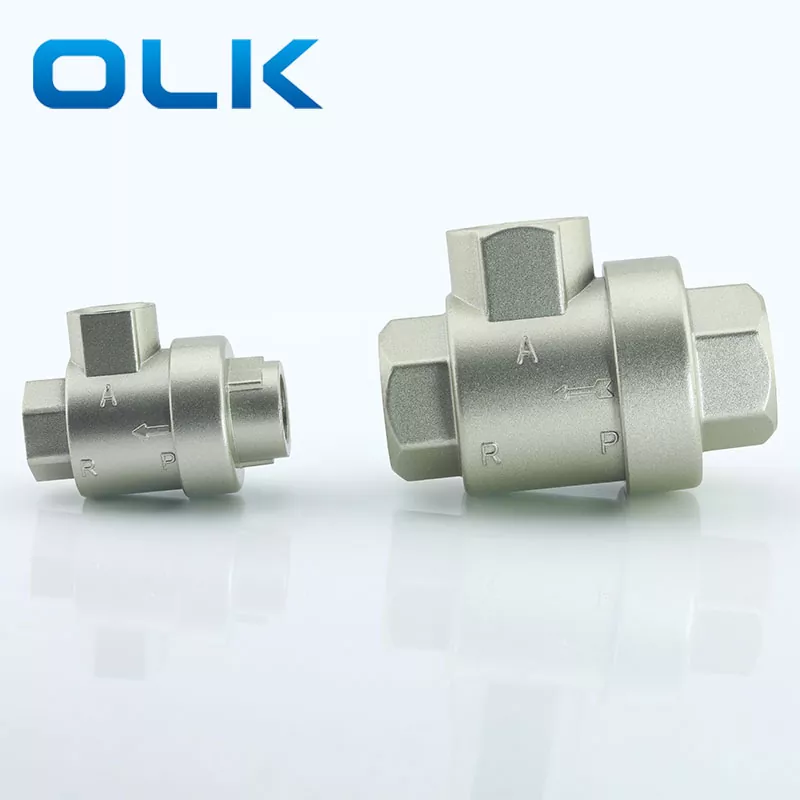

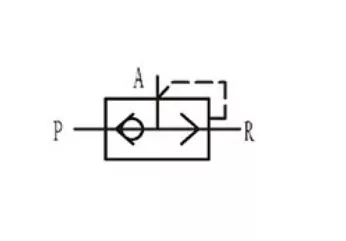

सुनिश्चित करें कि वाल्व की स्थापना दिशा सही है, आमतौर पर पी (इनलेट), ए (आउटलेट), और आर (एग्जॉस्ट पोर्ट) के साथ चिह्नित है
