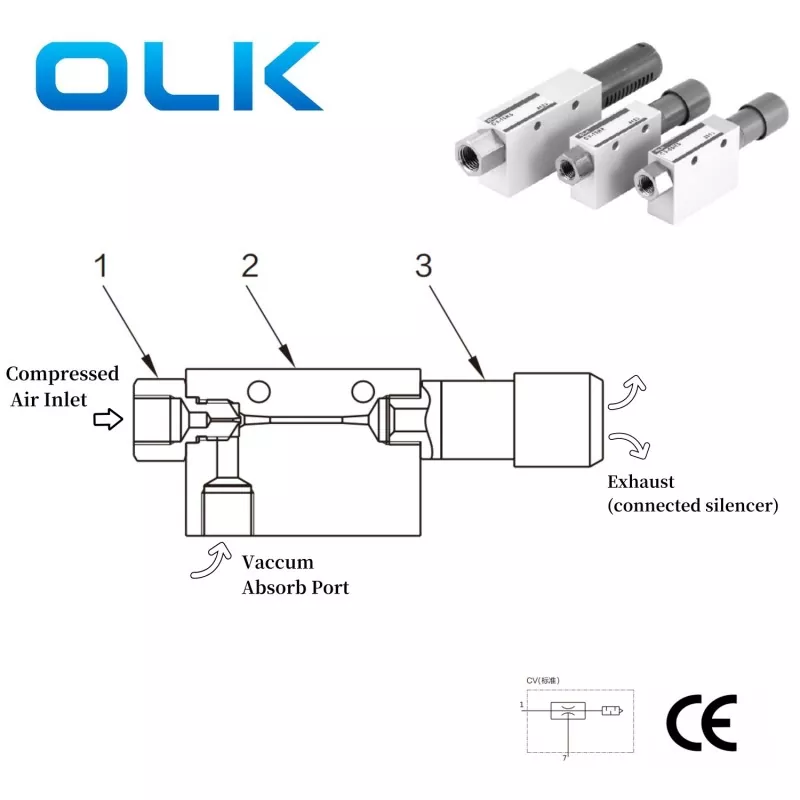

औलेइकाई (ओएलके) सीवी वैक्यूम जनरेटर का उपयोग सक्शन नोजल या फिक्स्चर के लिए आवश्यक वैक्यूम वातावरण प्रदान करने के लिए किया जाता है। इनटेक पोर्ट संपीड़ित हवा से जुड़ा होना चाहिए, जबकि सक्शन कप वैक्यूम पोर्ट से जुड़ा होना चाहिए। जब संपीड़ित हवा इनटेक पोर्ट से निकास पोर्ट तक प्रवाहित होती है, तो वैक्यूम पोर्ट पर एक वैक्यूम उत्पन्न होता है। इस वैक्यूम बल का उपयोग वस्तुओं का पालन करने, फिक्सिंग या समर्थन जैसे कार्यों को प्राप्त करने के लिए किया जा सकता है, जिससे औद्योगिक उत्पादन में परिचालन दक्षता में सुधार होता है।
ओएलके सीवी वैक्यूम जनरेटर में एक सरल संरचना और एक लंबी सेवा जीवन है।
सीवी श्रृंखला वैक्यूम जनरेटर विशेषताएं:
1. एक वैक्यूम जनरेटर जो वैक्यूम बनाने के लिए संपीड़ित हवा का उपयोग करता है, सामग्री के परिवहन के लिए वैक्यूम सकर के साथ संयोजन में उपयोग किया जा सकता है।

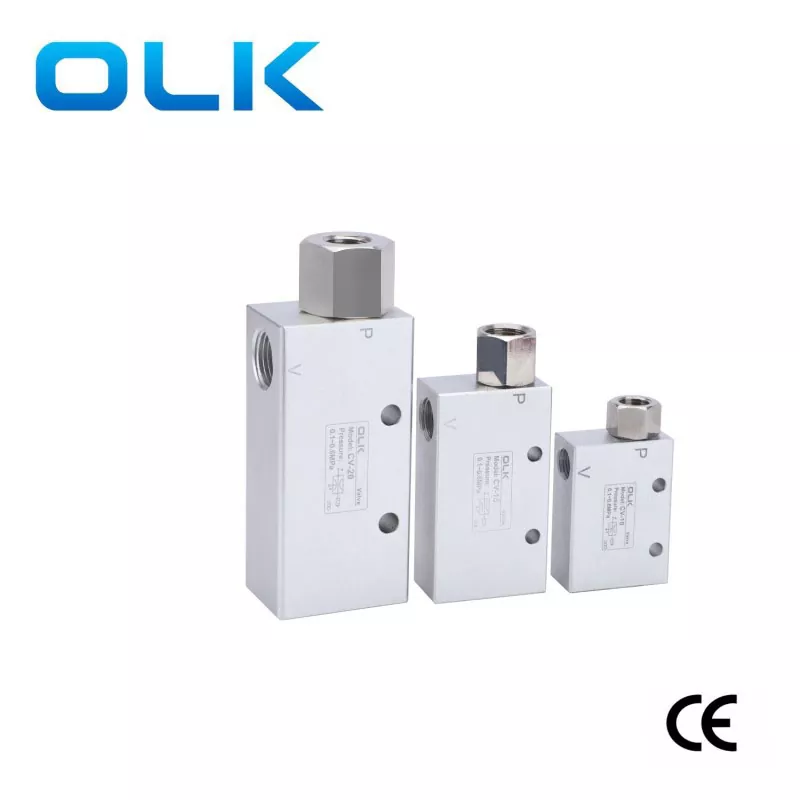

2. आपके एप्लिकेशन आवश्यकताओं को पूरा करने के लिए प्रकार और प्रदर्शन की एक विस्तृत श्रृंखला के साथ वैक्यूम जनरेटर। सीवी श्रृंखला प्लेट वैक्यूम जनरेटर है।
| कोड भेजने का आदेश |
||||
| सीवी | -- | 10 | H | S |
| सीवी श्रृंखला वैक्यूम जनरेटर |
|
नोजल व्यास (छिद्र आकार) | वैक्यूम दबाव पहुंच गया | रेटेड वायु आपूर्ति दबाव |
|
|
|
10: Φ1.0 | एच:-88kpar दबाव प्रकार | एस:5 बार |
|
|
|
15: Φ1.5 |
|
|
|
|
|
20: Φ2.0 |
|
|

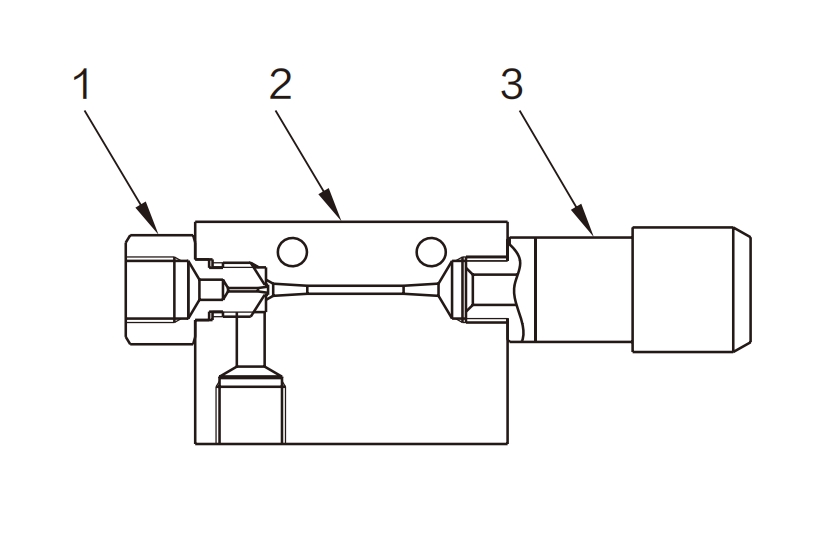

| नहीं। | नाम | सामग्री |
| 1 | आपूर्ति बंदरगाह | पीतल |
| 2 | शरीर | अल्युमीनियम |
| 3 | रवशामक | पोम |
|
कामकाजी माध्यम |
तेल मुक्त संपीड़ित हवा |
|
कार्य दबाव सीमा एमपीए (पीएसआई) |
0.1~0.6 |
|
कार्य तापमान डिग्री सेल्सियस |
0~60 (फ्रीज न करें) |
| नमूना | A | B | C | D | E | F | G | H | I | जे/वी पोर्ट: वैक्यूम | K | एल/पी पोर्ट: एयर इनलेट | O | P | साइलेंसर/आर पोर्ट: निकास |
| सीवी10 | 45 | 33 | 16 | 10 | 8 | 14 | 20 | 4.5 | Φ4.2 | जी1/8 | 10 | जी1/8 | 14 | 90 | जी1/8 |
| सीवी15 | 64 | 35 | 20 | 11 | 10 | 20 | 25 | 5 | Φ4.5 | जी1/4 | 15 | जी1/4 | 17 | 123.5 | जी1/4 |
| सीवी20 | 85 | 40 | 30 | 15 | 13 | 28 | 32 | 7 | Φ6 | जी3/8 | 20 | जी1/4 | 17 | 165.5 | जी1/2 |
|
नमूना |
नोजल व्यास मिमी |
रेटेड दबाव एमपीए |
सक्शन प्रवाह आर/मिनट (एएनआर) |
वैक्यूम दबाव kPa तक पहुंचें |
वायु खपत प्रवाह दर आर/मिनट (एएनआर) |
एन.डब्ल्यू(जी) |
|
CV-10HS |
1 |
0.5 |
27 |
-0.92 |
44 |
80 |
|
सीवी-15एचएस |
1.5 |
0.5 |
63 |
-0.92 |
100 |
140 |
|
सीवी-20एचएस |
2 |
0.5 |
110 |
-0.92 |
180 |
350 |
सीवी वैक्यूम जेनरेटर के लिए सावधानियां
1.जनरेटर की प्रवाह दर सही ढंग से चुनी जानी चाहिए।
यदि प्रवाह दर बहुत बड़ी है और उपयुक्त नहीं है, तो "सक्शन ऑन" और "सक्शन ऑफ" के बीच वैक्यूम दबाव का अंतर स्पष्ट नहीं होगा।
इससे वैक्यूम स्विच ठीक से काम नहीं कर सकता है।
वैक्यूम लॉजिक वाल्व में भी यही समस्या हो सकती है। कृपया विशेष ध्यान दें, और पहले साझा किए गए संबंधित नोट्स देखें।
2. वैक्यूम जनरेटर को हवा की आपूर्ति सूखी और साफ होनी चाहिए।
यदि आवश्यक हो तो वैक्यूम पोर्ट और सक्शन कप के बीच एक वैक्यूम फिल्टर स्थापित किया जाना चाहिए।
पानी और विशेष रूप से तेल न चूसें, क्योंकि इससे नोजल अवरुद्ध हो सकता है।
साइलेंसर आउटलेट को अवरुद्ध नहीं किया जाना चाहिए।
यदि आप निकास पाइप का विस्तार करते हैं, तो कृपया विचार करें कि खराब निकास के कारण वैक्यूम दबाव कम हो सकता है।
3.कभी-कभी वैक्यूम सिस्टम सक्शन कप को वर्कपीस को जल्दी से मुक्त करने में मदद करने के लिए एक ब्लो-ऑफ पाइप जोड़ता है।
इस मामले में, कृपया सुनिश्चित करें कि ब्लो-ऑफ दबाव और प्रवाह बहुत अधिक न हो।
यदि बहुत अधिक है, तो यह दबाव का पता लगाने वाले पिस्टन को उड़ा सकता है और जनरेटर को विफल कर सकता है।
वैक्यूम जनरेटर और वैक्यूम पंप के बीच क्या अंतर है?
एक वैक्यूम पंप सक्शन पोर्ट पर नकारात्मक दबाव बनाता है और सीधे वायुमंडल में निकास करता है। यह इनलेट और आउटलेट के बीच बड़ा दबाव अंतर बनाए रखकर गैस निकालता है।
एक वैक्यूम जनरेटर वैक्यूम बनाने के लिए संपीड़ित हवा के प्रवाह का उपयोग करता है।
सीवी वैक्यूम जनरेटर के लिए किन सहायक उपकरणों की आवश्यकता है?
एक साइलेंसर और दो फिटिंग
कोई अलग सक्शन बल पैरामीटर क्यों नहीं है?
सक्शन बल जनरेटर के वैक्यूम स्तर और सक्शन कप के आकार दोनों पर निर्भर करता है।
सूत्र: दबाव × क्षेत्रफल = बल.
सक्शन कप का आकार निश्चित है, लेकिन वैक्यूम स्तर जनरेटर और प्रवाह दर के साथ बदलता रहता है। कृपया विवरण के लिए पैरामीटर स्पष्टीकरण देखें।
अधिकतम निर्वात तक क्यों नहीं पहुंचा जा सकता?
यदि चूषण प्रवाह बहुत छोटा है, तो यह रिसाव को दूर नहीं कर सकता है, जिससे दबाव में गिरावट आती है। यह जनरेटर को अपर्याप्त वायु आपूर्ति के कारण भी हो सकता है।
यदि जनरेटर पहले से ही अधिकतम वैक्यूम तक पहुंच गया है लेकिन सक्शन अभी भी कमजोर है, तो सक्शन कप बहुत छोटा हो सकता है। इस मामले में जनरेटर को बदलने से सक्शन नहीं बढ़ेगा।
किस वैक्यूम जनरेटर में मजबूत सक्शन होता है?
जनरेटर में स्वयं "सक्शन बल" पैरामीटर नहीं होता है, केवल अधिकतम वैक्यूम स्तर होता है।
अधिकतम निर्वात वास्तविक निर्वात के बराबर नहीं है। मॉडलों के बीच वास्तविक अंतर वैक्यूम प्रवाह दर है।
सक्शन बल = वैक्यूम × सक्शन कप क्षेत्र। यह जनरेटर और सक्शन कप का संयोजन है जो सक्शन को निर्धारित करता है।
यदि जनरेटर की वैक्यूम प्रवाह दर अनुप्रयोग के लिए बहुत कम है, तो वैक्यूम स्तर गिर जाएगा और सक्शन पर्याप्त नहीं होगा। उस स्थिति में, आपको चुनना चाहिए
|
वस्तु |
वैक्यूम पंप |
वैक्यूम जेनरेटर |
|
अधिकतम निर्वात |
101.3 केपीए तक (एक ही समय में अधिकतम मूल्य तक पहुंच सकता है) |
88 केपीए तक (एक ही समय में अधिकतम मूल्य तक नहीं पहुंच सकता) |
|
सक्शन प्रवाह दर |
बहुत बड़ा |
बड़ा नहीं |
|
संरचना |
जटिल |
सरल |
|
आयतन |
बड़ा |
बहुत छोटे से |
|
वज़न |
भारी |
बहुत हल्का |
|
सेवा जीवन |
गतिशील भागों के साथ; अपेक्षाकृत लंबा |
कोई गतिशील भाग नहीं; लंबी सेवा जीवन |
|
बिजली की खपत |
अपेक्षाकृत उच्च |
अपेक्षाकृत उच्च |
|
कीमत |
उच्च |
कम |
|
इंस्टालेशन |
असुविधाजनक |
सुविधाजनक |
|
रखरखाव |
आवश्यक |
आवश्यक नहीं |
|
सहायक उपकरण के साथ एकीकरण |
कठिन |
आसान |
|
वैक्यूम जनरेशन और रिलीज़ |
धीमा |
तेज़ |
|
वैक्यूम दबाव स्पंदन |
स्पंदन के साथ, वैक्यूम टैंक की आवश्यकता है |
कोई स्पंदन नहीं, वैक्यूम टैंक की आवश्यकता नहीं |
|
अनुप्रयोग फ़ील्ड |
निरंतर, उच्च-प्रवाह संचालन के लिए उपयुक्त; बार-बार शुरू/रोकने के लिए उपयुक्त नहीं; केंद्रीकृत उपयोग के लिए सर्वोत्तम |
संपीड़ित वायु आपूर्ति की आवश्यकता है; रुक-रुक कर कम-प्रवाह संचालन के लिए उपयुक्त; वितरित उपयोग के लिए सर्वोत्तम; गर्मी प्रतिरोध और संक्षारण प्रतिरोध प्राप्त करने के लिए सामग्री को संशोधित किया जा सकता है |
