5 रास्ता 4N310-08 प्लेट सोलनॉइड वाल्व

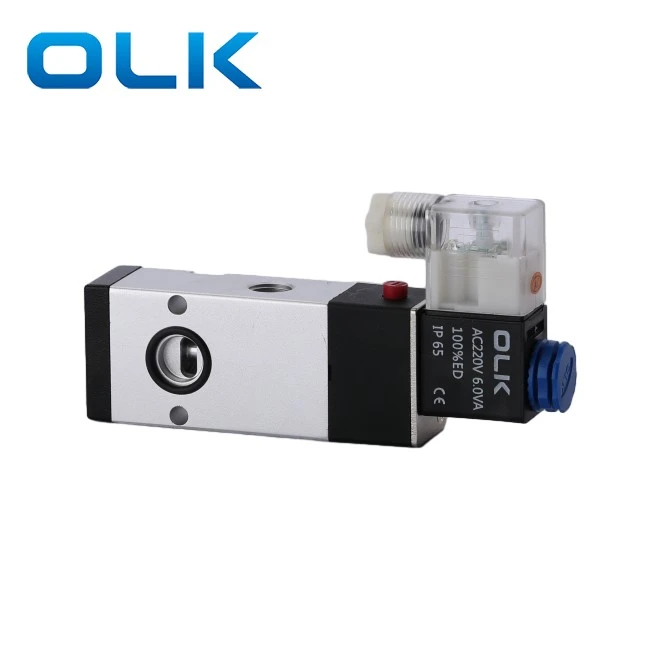

OLK 2POSITION 5 WAY 4N310-08 प्लेट सोलनॉइड वाल्व थ्रेड G1/4 पोर्ट साइज़ है। 4N310-08 वाल्व में एक बैक एयर आउटलेट डिज़ाइन है, जो लचीली स्थापना और अंतरिक्ष-बचत के लिए अनुमति देता है, प्रभावी रूप से प्रतिक्रिया गति और सिस्टम स्थिरता को बढ़ाता है।

5 वे 4N310-08 विशेष रूप से टूल-क्लैंपिंग सिलेंडर सिस्टम के लिए है, उच्च आवृत्ति स्विचिंग परिदृश्यों के लिए उपयुक्त है।

5 रास्ता 4N310-08 प्लेट सोलनॉइड वाल्व उत्पाद सुविधाएँ ：

चाकू सिलेंडर/क्लैंपिंग सिलेंडर के लिए समर्पित डिजाइन

पीठ पर एयर वेंट, कॉम्पैक्ट संरचना

वैकल्पिक वोल्टेज: AC220V / DC24V

टूल रिलीज़ सिलेंडर (टीआरसी) अवलोकन

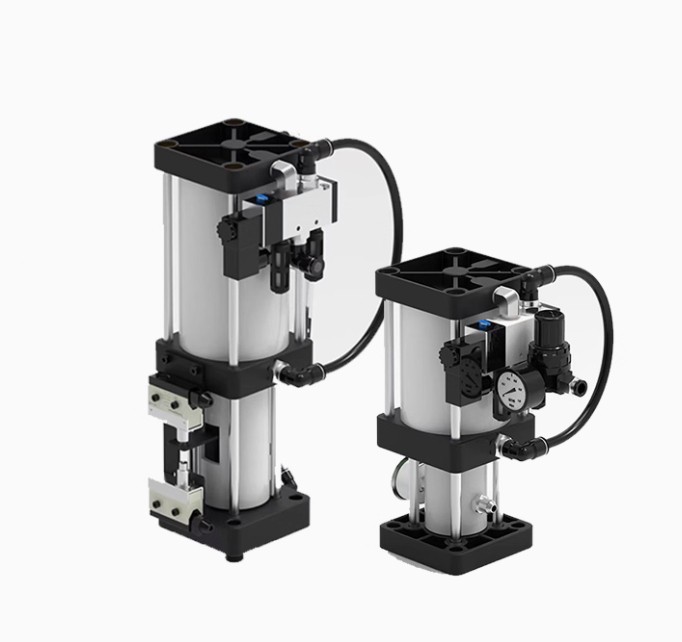

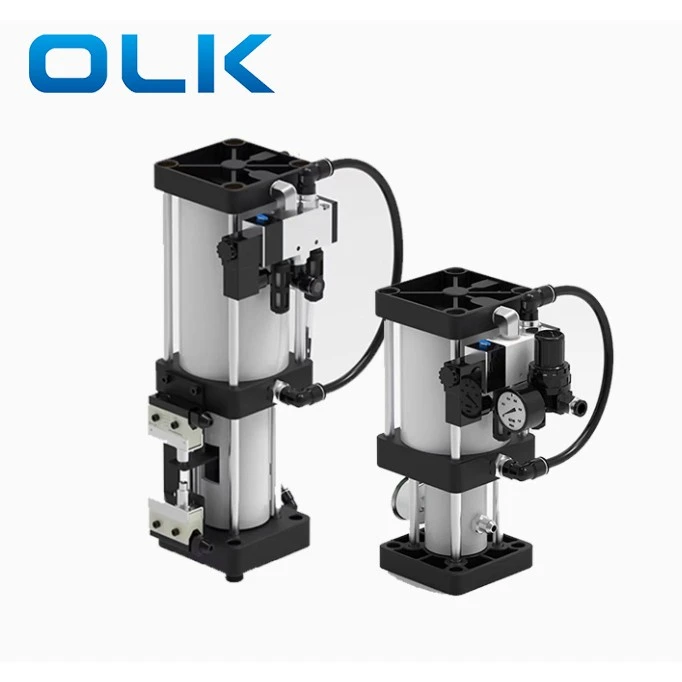

टूल रिलीज़ सिलेंडर का उपयोग विशेष रूप से सीएनसी मशीन स्पिंडल के लिए उपकरण जारी करने के लिए किया जाता है। यह सिलेंडर "तरल पदार्थों में समान दबाव संचरण" के सिद्धांत का उपयोग करता है, सीएनसी स्पिंडल में टूल को जारी करने के लिए आवश्यक बड़े बल को उत्पन्न करने के लिए एक छोटे से हवा के दबाव की अनुमति देता है। सिलेंडर में शामिल हैं: एयर सिलेंडर, 5-वे 2-पोजिशन 4N310 सोलनॉइड वाल्व, तेल जलाशय और सूक्ष्म स्विच।

टूल रिलीज़ सिलेंडर इंस्टॉलेशन नोट्स

ऊर्ध्वाधर स्पिंडल के लिए, एक ब्रैकेट के साथ सिलेंडर को ठीक करें और इसे स्पिंडल बॉक्स के ऊपर लंबवत रूप से स्थापित करें।

क्षैतिज स्पिंडल के लिए, तेल कप को ऊर्ध्वाधर और सिलेंडर शरीर की तुलना में अधिक रखें।

तेल के कप को सिलेंडर से बचने के लिए हवा का सामना करना होगा।

टूल रिलीज़ सिलेंडर इंस्टॉलेशन स्टेप्स

मशीन पावर (पैनल और कैबिनेट) और वायु आपूर्ति को बंद करें।

स्पिंडल बॉक्स कवर निकालें। सोलनॉइड वाल्व से एयर ट्यूब को डिस्कनेक्ट करें।

सोलनॉइड कॉइल पर प्लास्टिक नट को हटा दें (तारों को तब तक न हटाएं जब तक कि ठीक से चिह्नित न हो)।

शीर्ष और नीचे सीमा स्विच (ध्यान से चिह्नित) से तारों को डिस्कनेक्ट करें।

पुराने सिलेंडर को हटा दें।

नया सिलेंडर स्थापित करें और इसे शिकंजा के साथ ठीक करें।

तारों और वायु ट्यूबों को फिर से कनेक्ट करें। सुनिश्चित करें:

शीर्ष सीमा स्विच दबाया जाता है।

निचला सीमा स्विच सही ढंग से समायोजित किया गया है (टूल मैगज़ीन के साथ मशीनों के लिए, यह सुरक्षा के लिए महत्वपूर्ण है)।

स्थापना के बाद, एक उपकरण के साथ परीक्षण करें। टूल रिलीज और क्लैंप की जाँच करें। एक उपकरण पत्रिका के साथ मशीनों के लिए, परीक्षण उपकरण परिवर्तन।

टूल रिलीज सिलेंडर उपयोग सावधानियाँ

· सिलेंडर को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है। क्षैतिज के लिए, तेल कप का सामना करना होगा।

· हवा की आपूर्ति साफ और सूखी होनी चाहिए, कम से कम 6 किलोग्राम/सेमी। दबाव।

कप में तेल का स्तर: न्यूनतम 1/5, अधिकतम 4/5।

· स्थापना के दौरान 4N310 सोलनॉइड वोल्टेज और हवा के दबाव की जाँच करें।

उपवास

4N310 किसके लिए उपयोग किया जाता है?

4N310 का उपयोग टूल रिलीज़ सिलेंडर के लिए किया जाता है।

एसी बनाम डीसी कॉइल?

एसी घरेलू शक्ति के लिए है; डीसी प्रत्यक्ष वर्तमान है।

कनेक्शन छेद के तहत बटन क्या है?

यह मैन्युअल रूप से निकास पोर्ट को स्विच करता है।

स्थापना युक्तियाँ?

हवा सर्किट में प्रवेश करने वाली गंदगी से बचने के लिए स्वच्छ पाइप और कनेक्शन।

क्या 4N310-08 पोर्ट आकार?

इनलेट, आउटलेट, निकास: G1/4 धागा; साइड एग्जॉस्ट होल व्यास: 19 मिमी।
