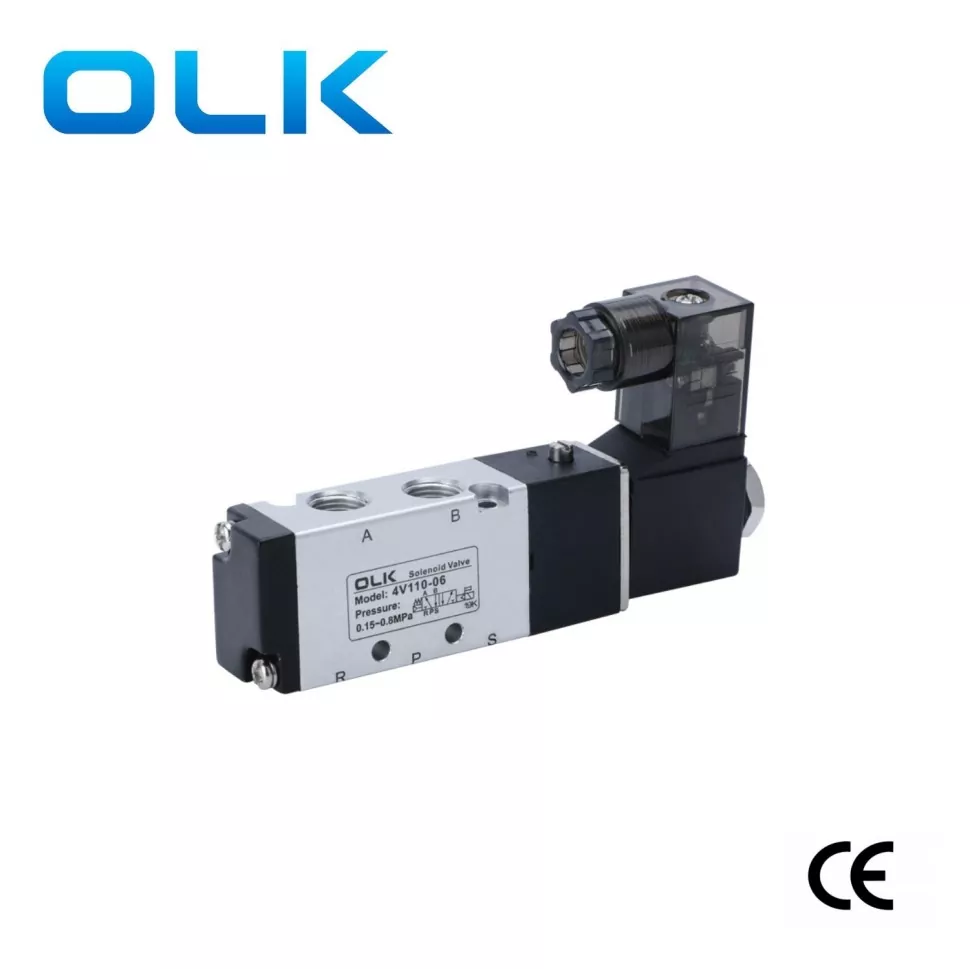

OLK 4V100 सोलनॉइड वाल्व 5 वे, 5/2 रास्ता वायवीय सोलेनॉइड वाल्व ने सीई प्रमाणन को पारित किया। उपस्थिति का आकार सबसे छोटा मॉडल है, जिसमें कॉम्पैक्ट डिज़ाइन और 1/8 'का इंटरफ़ेस विनिर्देश है। 4V100 सोलनॉइड वाल्व कम प्रवाह दरों के साथ छोटे वायवीय प्रणालियों के लिए उपयुक्त है। छोटे उपकरणों या छोटे सिलेंडरों पर लागू होते हैं जिन्हें सटीक नियंत्रण की आवश्यकता होती है।
|
कोड भेजने का आदेश |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
नमूना |
कोड |
वाल्व प्रकार |
पोर्ट आकार |
वोल्टेज |
विस्फोट प्रूफ कॉइल |
|
4V: स्पोर्ट्स 2 (3) स्थिति सोलनॉइड वाल्व |
1: 100 श्रृंखला |
10: सिंगल सोलनॉइड 5/2 रास्ता |
M5: M5x0.8 |
AC220V |

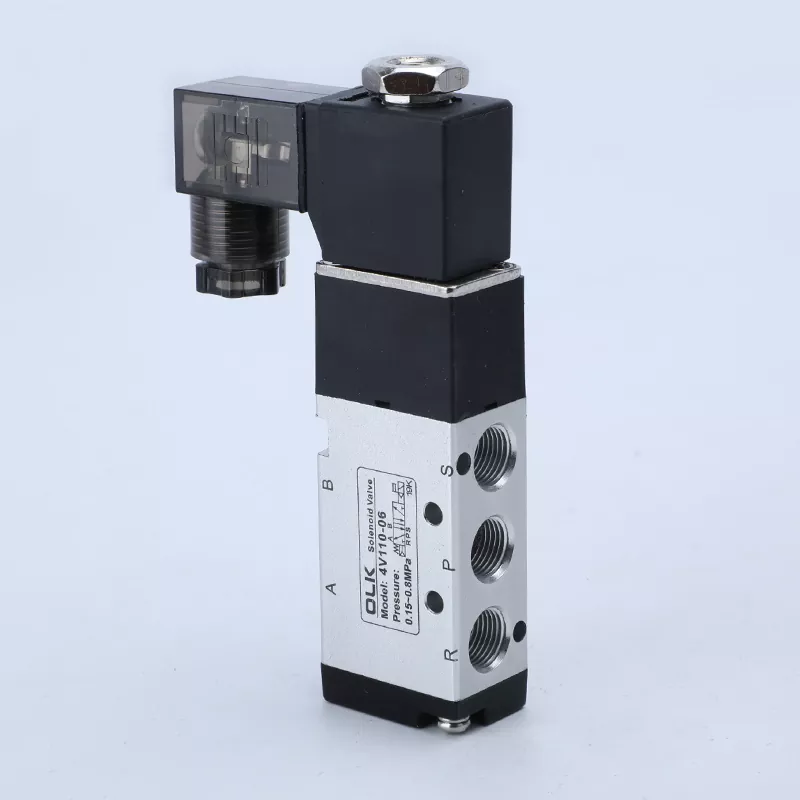

नहीं: दीन प्रकार |
|
|
|
20: डबल सोलनॉइड वाल्व 5/2 रास्ता |
06: 1/8 '' |
DC24V |

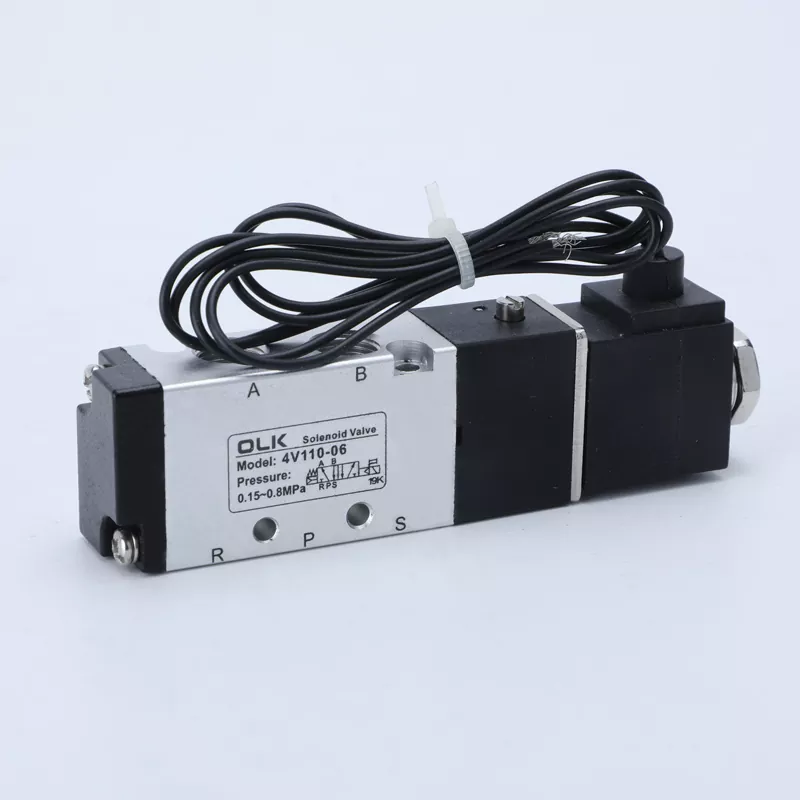

I: लाइन प्रकार |
|
|
|
30C: डबल सोलनॉइड VLAVE5/3WAY बंद केंद्र |
|
AC110V |
|
|
|
|
30e: डबल सोलनॉइड VLAVE5/3WAY निकास केंद्र |
|
AC24V |
|
|
|
|
30 पी: डबल सोलनॉइड वाल्व 5/3 रास्ता दबाव केंद्र |
|
DC12V |
|
|
नमूना |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
कार्य माध्यम |
40μm से अधिक के फ़िल्टर स्क्रीन के माध्यम से हवा （फ़िल्टर |
|||
|
क्रिया विधा |
आंतरिक पायलट प्रकार |
|||
|
पोर्ट आकार |
इनलेट = आउटलेट = निकास पोर्ट = एम 5 |
इनलेट = आउटलेट == G1/8 |
||
|
प्रभावी पार अनुभागीय क्षेत्र |
5.5 मिमी （（CV = 0.31） |
5.0 मिमी （CV CV = 0.28） |
12.0 मिमी （（CV = 0.67） |
9.0 मिमी （（CV = 0.5） |
|
स्थितियां |
5/2 पोर्ट |
5/3 पोर्ट |
5/2 पोर्ट |
5/2 पोर्ट |
|
दबाव सीमा |
0.15-0.8 एमपीए (21-114PSI) |
|||
|
प्रूफ का दबाव |
1.5MPA (215psi) |
|||
|
कार्य का दबाव |
‘-20-70 ℃ |
|||
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|||
|
स्नेहन |
कोई ज़रुरत नहीं है |
|||
|
अधिकतम आवृत्ति |
5 बार/दूसरा |
3 बार/दूसरा |
5 बार/दूसरा |
3 बार/दूसरा |
|
वज़न |
4V110-M5: 130G 4V120-M5: 175G |
200 ग्राम |
4V110-06: 120G 4V120-06 ： 175G |
200 ग्राम |
