Brand:
OLKControl form:
Hand leverWorking mode:
5/2 way,5/3 wayOperating Method:
Manual return ,Spring return.Working Pressure:
0-0.8Mpa(-116psi)Port size:
G1/8,G1/4,G3/8,G1/2औलेइकाई (ओएलके) 4एच सीरीज लीवर वाल्व 5 वे जटिल विद्युत नियंत्रण घटकों के बिना सरल और विश्वसनीय संचालन प्रदान करता है, जो बुनियादी वायवीय नियंत्रण परिदृश्यों के लिए उच्च विश्वसनीयता और उपयुक्तता सुनिश्चित करता है। उपयोगकर्ता वास्तविक जरूरतों के अनुसार हैंड लीवर वाल्व को संचालित करके गैस प्रवाह दिशा को समायोजित कर सकते हैं।
4H श्रृंखला लीवर वाल्व लागू परिदृश्य: प्रयोगशाला अनुप्रयोग, जैसे प्रयोगशाला वायवीय प्रणाली, अनुसंधान उपकरण, आदि।
टिप्पणियाँ: यदि उपयोग के दौरान कोई असामान्यताएं पाई जाती हैं, जैसे गैस रिसाव या वाल्व जाम होना, तो कृपया तुरंत उपयोग बंद कर दें और बिक्री के बाद सेवा के लिए ओएलके कंपनी के बिक्री कर्मियों से संपर्क करें।
प्रतीक:
कोड भेजने का आदेश
4
2
30सी
08
नमूना:
कोड:
वाल्व प्रकार:
पोर्ट आकार:
4H: मैनुअल रीसेट लीवर वाल्व हैंड वाल्व
2:200 श्रृंखला
10:5/2 वे वाल्व
200 श्रृंखला:06:जी1/8

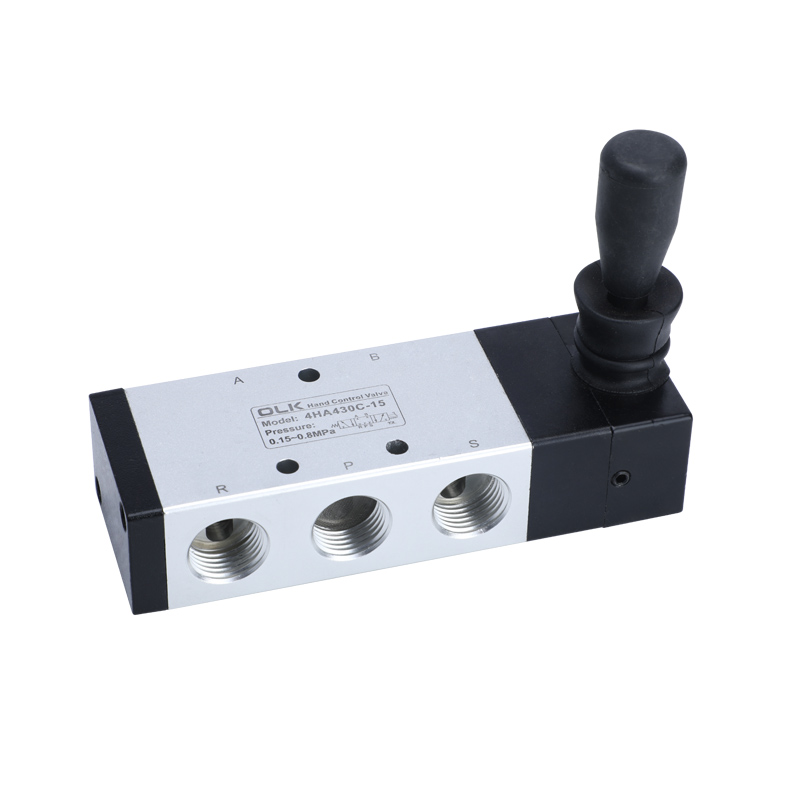

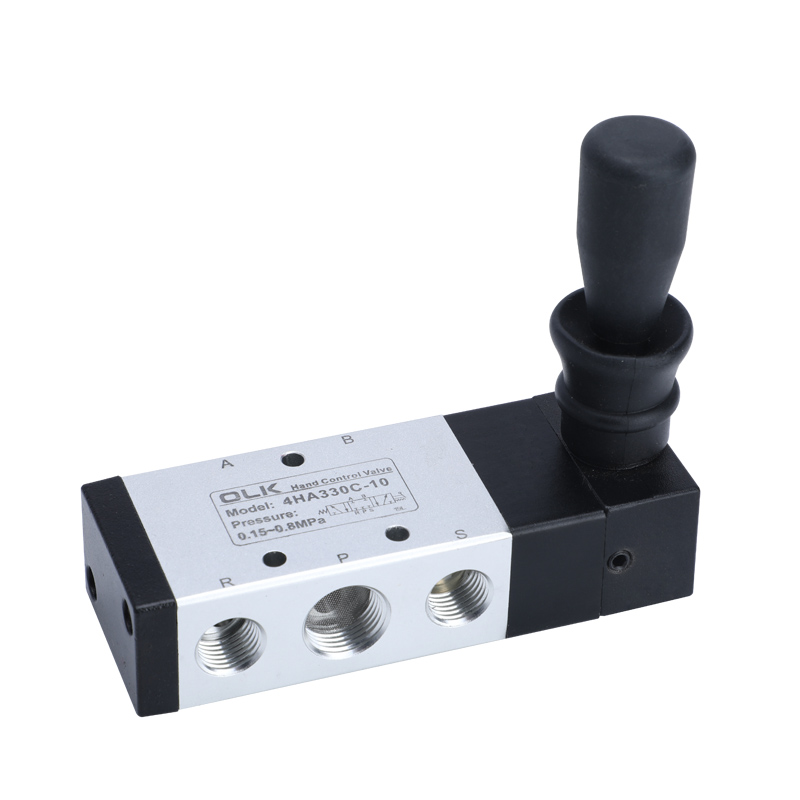

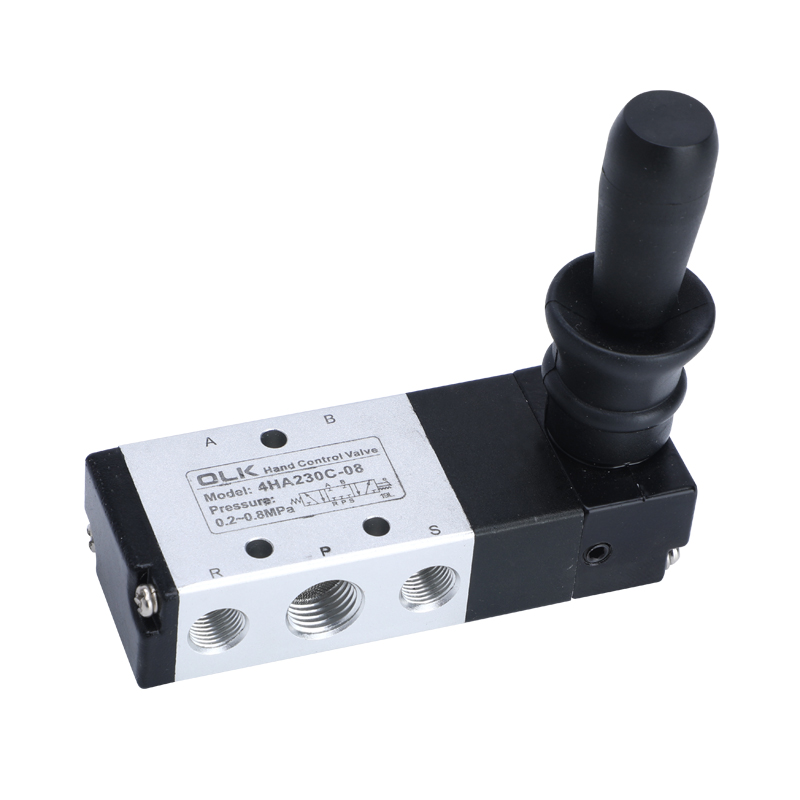

4HA: स्प्रिंग-रिटर्न लीवर वाल्व हैंड वाल्व
3:300 श्रृंखला
30सी:5/3 रास्ता, 3 स्थिति बंद केंद्र
200 श्रृंखला:08:जी1/4
30ई:5/3 रास्ता, 3 स्थिति निकास केंद्र
300 सीरीज：08：G1/8
30पी:5/3 रास्ता, 3 स्थिति दबाव केंद्र
300 श्रृंखला：10：G3/8
1. मैनुअल ऑपरेशन, सुचारू क्रियान्वयन, सटीक और विश्वसनीय स्थिति;
2. पिस्टन-प्रकार की संरचना, उत्कृष्ट सीलिंग, कॉम्पैक्ट आकार, हल्के वजन, आसान स्थापना और जुदा करना;
3. आंतरिक छेद को एक विशेष तकनीक से संसाधित किया जाता है, जिसके परिणामस्वरूप कम घर्षण प्रतिरोध और लंबी सेवा जीवन होता है;
4. तेल स्नेहन की कोई आवश्यकता नहीं;
2. पिस्टन-प्रकार की संरचना, उत्कृष्ट सीलिंग, कॉम्पैक्ट आकार, हल्के वजन, आसान स्थापना और जुदा करना;
1) पांच-पोर्ट तीन-स्थिति मैनुअल रीसेट मैनुअल वाल्व स्प्रिंग स्टील बॉल पोजिशनिंग को नियोजित करता है, जिससे स्विचिंग की सुविधा मिलती है। कृपया सावधानी बरतें कि ऑपरेशन के दौरान अत्यधिक बल न लगाएं, क्योंकि इसके परिणामस्वरूप गलत नियंत्रण स्थिति और अनपेक्षित कार्य हो सकते हैं।
2) पैनल के साथ बढ़ते समय, आप विशेष स्थिति के आधार पर स्पेसर को हटा सकते हैं या बनाए रख सकते हैं।
4H श्रृंखला लीवर वाल्व 5 वे विभिन्न पैरामीटर
विशेष नोट: पैनल को सुरक्षित करते समय, माउंटिंग प्लेट की मोटाई और माउंटिंग छेद के व्यास पर विचार करें।
|
कामकाजी माध्यम |
वायु (40μm से अधिक फ़िल्टर के माध्यम से फ़िल्टर की गई) |
|
कार्रवाई |
मैनुअल प्रत्यक्ष नियंत्रण |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव सीमा एमपीए (पीएसआई) |
0∼0.8(0~114) |
|
गारंटीकृत दबाव प्रतिरोध |
1.5एमपीए (215पीएसआई) |
|
कार्य तापमान डिग्री सेल्सियस |
-20∼70 |
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|
नमूना |
बंदरगाह का व्यास |
पदों की संख्या |
कार्य दबाव सीमा एमपीए (पीएसआई) |
|

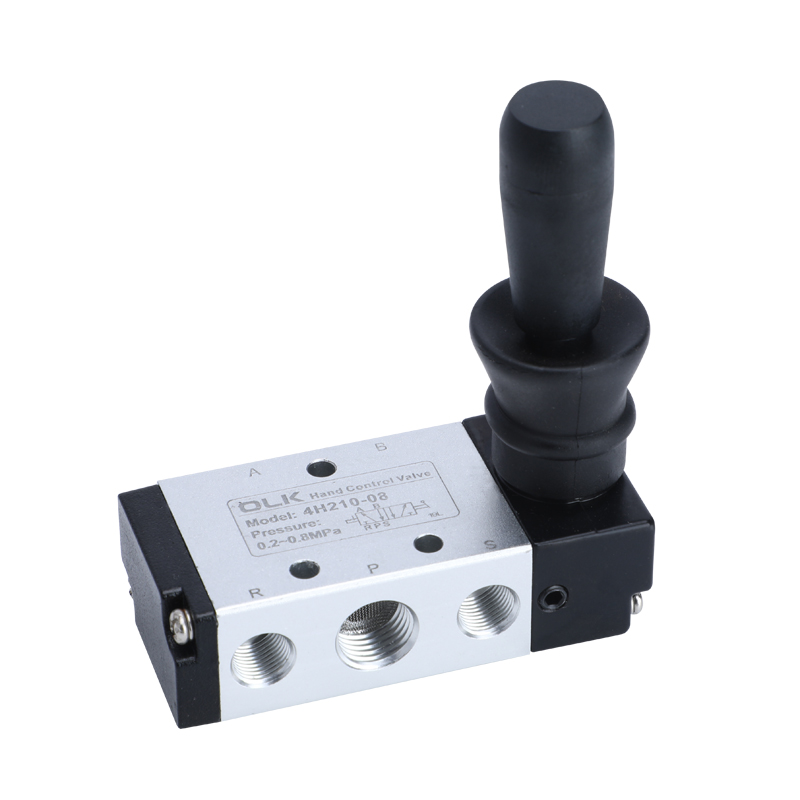

4H210-06 |
सेवन=आउटलेट=G1/8 |
2 स्थिति 5 रास्ता |
14.0(0.78) |
|
4H230C-06 |
सेवन=आउटलेट=G1/8 |
तीन स्थिति पांच रास्ता |
12.0(0.67) |
|
4H230E-06 |
सेवन=आउटलेट=G1/8 |
तीन स्थिति पांच रास्ता |
12.0(0.67) |
|
4H230P-06 |
सेवन=आउटलेट=G1/8 |
तीन स्थिति पांच रास्ता |
12.0(0.67) |
|
4H210-08 |
सेवन=आउटलेट=जी1/4 |
2 स्थिति 5 रास्ता |
16.0(0.89) |
|
4H230C-08 |
सेवन=आउटलेट=जी1/4 |
तीन स्थिति पांच रास्ता |
12.0(0.67) |
|
4H230E-08 |
सेवन=आउटलेट=जी1/4 |
तीन स्थिति पांच रास्ता |
12.0(0.67) |
|
4H230P-08 |
सेवन=आउटलेट=जी1/4 |
तीन स्थिति पांच रास्ता |
12.0(0.67) |
|
4H310-08 |
सेवन=आउटलेट=जी1/4 |
2 स्थिति 5 रास्ता |
25.0(1.39) |
|
4H330C-08 |
सेवन=आउटलेट=जी1/4 |
तीन स्थिति पांच रास्ता |
18.0(1.00) |
|
4H330E-08 |
सेवन=आउटलेट=जी1/4 |
तीन स्थिति पांच रास्ता |
18.0(1.00) |
|
4H330P-08 |
सेवन=आउटलेट=जी1/4 |
तीन स्थिति पांच रास्ता |
18.0(1.00) |
|

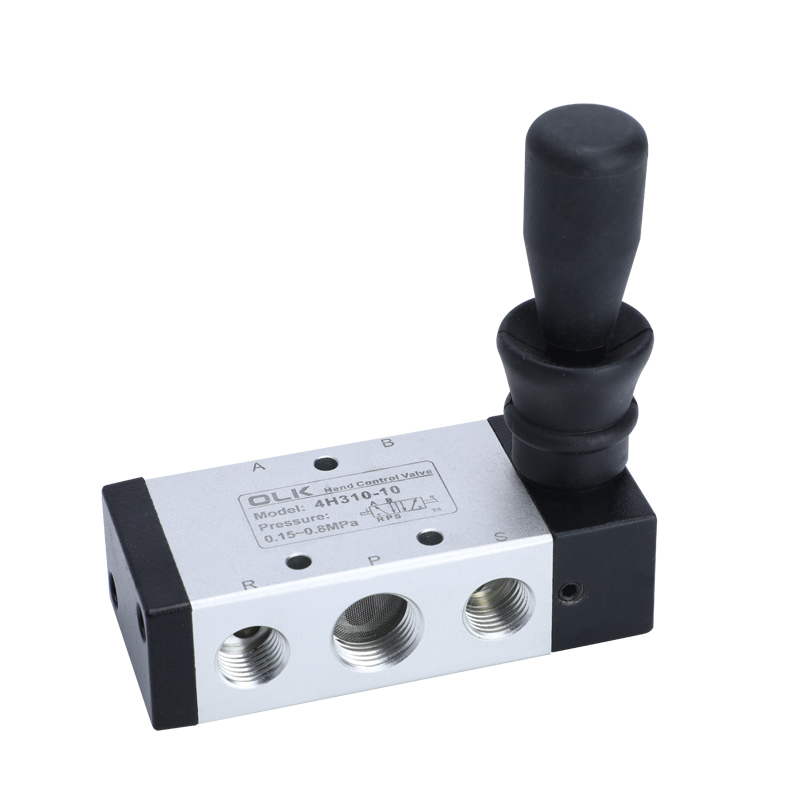

4H310-10 |
इनलेट=आउटलेट=जी3/8 निकास=जी1/4 |
2 स्थिति 5 रास्ता |
30.0(1.67) |
|
4H330C-10 |
इनलेट=आउटलेट=जी3/8 निकास=जी1/4 |
तीन स्थिति पांच रास्ता |
18.0(1.00) |
|
4H330E-10 |
इनलेट=आउटलेट=जी3/8 निकास=जी1/4 |
तीन स्थिति पांच रास्ता |
18.0(1.00) |
|
4H330P-10 |
इनलेट=आउटलेट=जी3/8 निकास=जी1/4 |
तीन स्थिति पांच रास्ता |
18.0(1.00) |
|
4H हैंड लीवर वाल्व के लिए संबंधित सहायक उपकरण: फिटिंग और एयर सिलेंडर |
|||
 |
 |
 |
 |
|
|

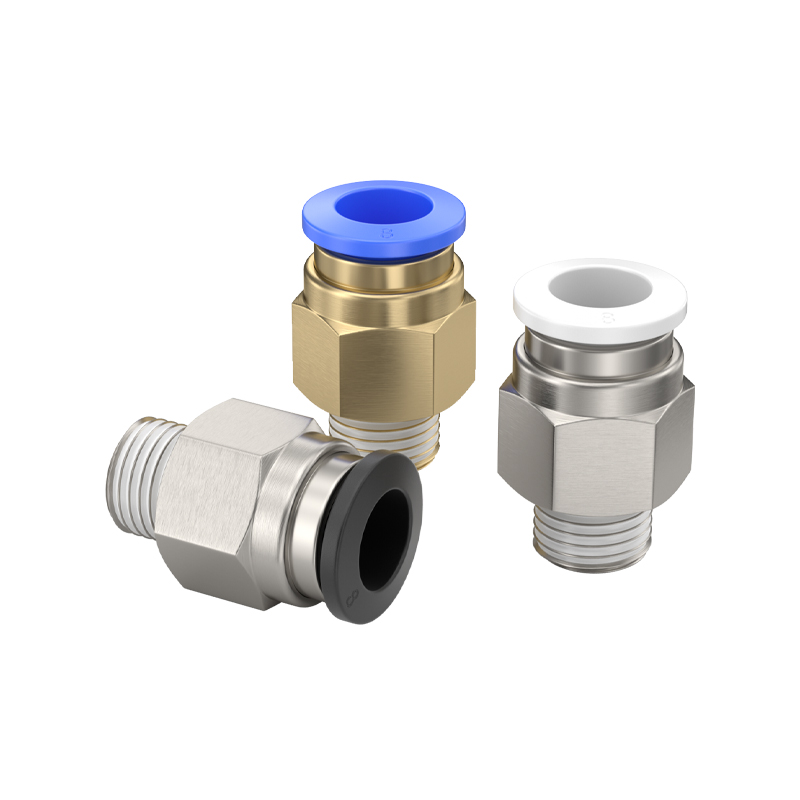

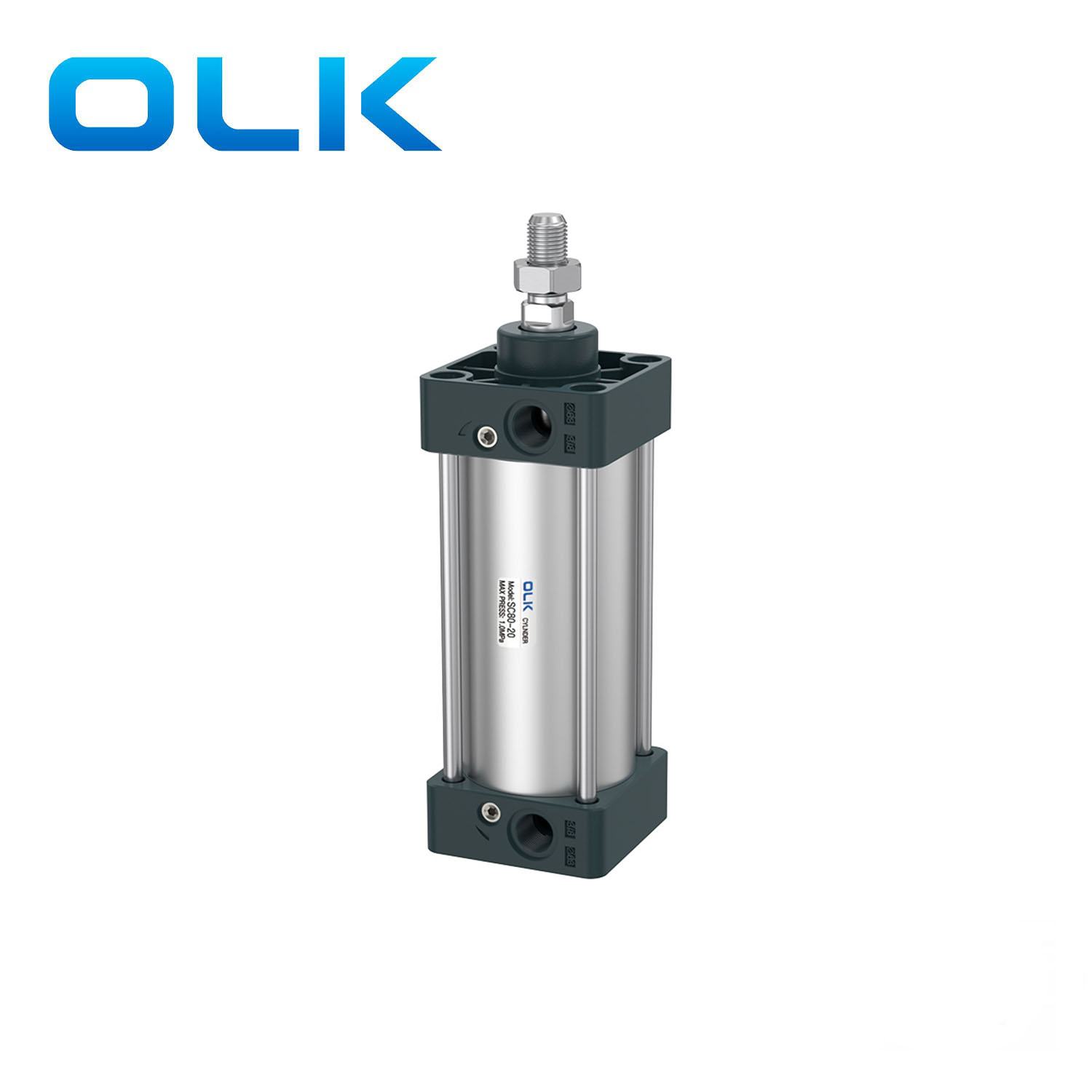

एससी श्रृंखला मानक सिलेंडर | पु ट्यूब | पीसी फिटिंग |
