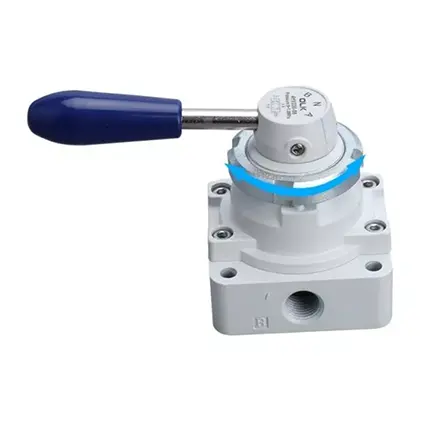

Ouleikai (OLK) 4HV सीरीज दो-तरफा चार-पोर्ट/तीन-तरफा चार-पोर्ट हाथ से संचालित वाल्व को मैनुअल लीवर को घुमाकर स्विच किया जाता है, जो एक अच्छा स्पर्श अनुभव और सुचारू संचालन प्रदान करता है।
4HV हाथ से संचालित वाल्व में एक बड़ा प्रभावी प्रवाह क्षेत्र और कम दबाव का नुकसान होता है, जो ऊर्जा की खपत को कम करने और द्रव हस्तांतरण के दौरान दक्षता में सुधार करने में मदद करता है। इसके अतिरिक्त, यह उपयोगकर्ताओं को चुनने के लिए दो इंस्टॉलेशन प्रकार प्रदान करता है: पैनल इंस्टॉलेशन और बॉटम इंस्टॉलेशन, जिसमें पैनल इंस्टॉलेशन के लिए माउंटिंग नट शामिल हैं।
कुल मिलाकर, ओउलेइकाई (ओएलके) 4एचवी मैनुअल वाल्व एक उच्च प्रदर्शन और उपयोगकर्ता के अनुकूल नियंत्रण वाल्व है जिसका व्यापक रूप से विभिन्न औद्योगिक क्षेत्रों में उपयोग किया जाता है। 4HV मैनुअल वाल्व के बारे में अधिक विस्तृत जानकारी के लिए, संबंधित उत्पाद मैनुअल से परामर्श करने या पेशेवर तकनीकी कर्मियों से बात करने की अनुशंसा की जाती है।
1. अच्छा स्पर्श अनुभव, सटीक स्थिति के साथ चिकना और हल्का मोड़:
2. कम दबाव हानि के साथ बड़ा प्रभावी प्रवाह क्षेत्र;
3. बड़ा प्रभावी प्रवाह क्षेत्र;
4. दो इंस्टॉलेशन विधियां उपलब्ध हैं: पैनल और बॉटम इंस्टॉलेशन। पैनल इंस्टालेशन माउंटिंग नट्स के साथ आता है।
|
कोड भेजने का आदेश |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
नमूना |
शृंखला |
पद |
|
पोर्ट आकार |
स्थापना प्रकार: |
|
4HV：4HV श्रृंखला हाथ मैनुअल घूर्णन वाल्व |
2:200 श्रृंखला |
24:2/4 पोर्ट |
|
06:पीटी1/8 |
खाली |
|
|
3:300 श्रृंखला |
34:3/4 पोर्ट |
|
08:पीटी1/4 |
एस: पैनल माउंटिंग (वाल्व नट के साथ) |
|
|
4:400 श्रृंखला |
|
|
10:पीटी3/8 |
|
|
|
|
|
|
15:पीटी1/2 |
|
|
|
|
|
|
20:पीटी3/4 |
|
|
कामकाजी माध्यम |
वायु (40μm से अधिक फ़िल्टर के माध्यम से फ़िल्टर की गई) |
|
कार्रवाई |
हाथ पर नियंत्रण |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव सीमा एमपीए (पीएसआई) |
0∼1.0(~145) |
|
गारंटीकृत दबाव प्रतिरोध |
1.5एमपीए(215पीएसआई) |
|
कार्य तापमान डिग्री सेल्सियस |
-20∼70 |
|
नमूना |
बंदरगाह का व्यास |

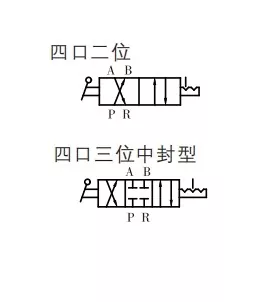

पदों की संख्या |
प्रभावी क्रॉस-अनुभागीय क्षेत्र मिमी² (सीवी मान) |
|
4HV210-06 |
पीटी1/8 |
2 स्थिति 4 रास्ता |
14.0(0.78) |
|
4HV230-06 |
पीटी1/8 |
तीन चार रास्ता |
14.0(0.78) |
|
4HV210-08 |
पीटी1/4 |
2 स्थिति 4 रास्ता |
14.0(0.78) |
|
4HV230-08 |
पीटी1/4 |
तीन चार रास्ता |
14.0(0.78) |
|
4HV310-08 |
पीटी1/4 |
2 स्थिति 4 रास्ता |
30.0(1.67) |
|
4HV330-08 |
पीटी1/4 |
तीन चार रास्ता |
30.0(1.67) |
|
4HV310-10 |
पीटी3/8 |
2 स्थिति 4 रास्ता |
33.0 (1.83) |
|
4HV330-10 |
पीटी3/8 |
तीन चार रास्ता |
33.0 (1.83) |
|
4hv410-15 |
पीटी1/2 |
2 स्थिति 4 रास्ता |
88.0(4.89) |
|
4HV430-15 |
पीटी1/2 |
तीन चार रास्ता |
88.0(4.89) |
|
4hv410-20 |
पीटी3/4 |
2 स्थिति 4 रास्ता |
95.0(5.27) |
|
4HV430-20 |
पीटी3/4 |
तीन चार रास्ता |
95.0(5.27) |
|

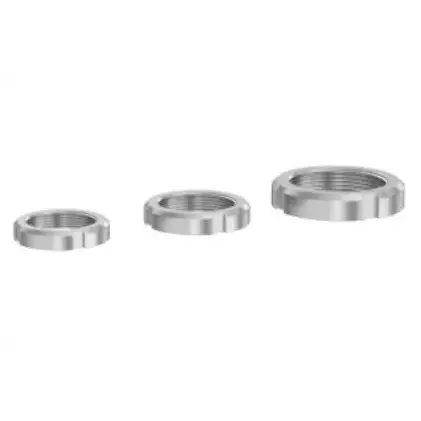

नमूना: |
धागा: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
OLK वायवीय हाथ रोटरी वाल्व - 5 मॉडल तुलना |
|||||||||
|
तस्वीर |
|
|
|
|
|
|
|
|
|
|
पुराना मॉडल |
4HV210/310/410/230/330/430 |
|
एचवी200ए/बी |
|
एचवी-02/03/04 |
|
एचवी400-02/03/04 |
|
K34R6-8/L/D |
|
पद |
2 स्थिति 4 रास्ता |
|
3 स्थिति 4 रास्ता |
|
3 स्थिति 4 रास्ता |
|
3 स्थिति 4 रास्ता |
|
3 स्थिति 4 रास्ता |
|
|
3 स्थिति 4 रास्ता |
|
|
|
|
|
|
|
|
|
पोर्ट आकार |
RC1/8,1/4,3/8,1/2,3/4 |
|
पीटी1/4 |
|
पीटी1/4, पीटी3/8, पीटी1/2 |
|
पीटी1/4, पीटी3/8, पीटी1/2 |
|
जी1/4 |
|
उत्पाद की विशेषताएँ |
पैनल माउंटिंग |
|
ए: चतुर्भुज इंटरफ़ेस बी: दो तरफा इंटरफ़ेस, नीचे ध्वनि क्षीणन के साथ |
|
|
|
|
|
रिक्त: एक तरफ एक छेद एल: विपरीत दिशा में दो छेद; डी: नीचे चार छेद; |
|
|
|
|
|
|
|
|
|
|
|
|
सँभालना |
हटाने योग्य हैंडल |
|
हटाने योग्य हैंडल |
|
हटाने योग्य हैंडल |
|
गैर-हटाने योग्य/प्लास्टिक हैंडल |
|
हटाने योग्य हैंडल, एंटी-स्कैल्ड हैंडल |
|
|
|
|
|
|
|
|
|
|
|
|
आधार के आयाम |
200 श्रृंखला:62 मिमी |
|
61.3 मिमी |
|
74 मिमी |
|
74 मिमी |
|
55 मिमी |
|
|
|
|
एचवी200ए |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
एचवी200बी |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
4HV हैंड कंट्रोल वाल्व में क्या विशेषता है?
4HV हैंड वाल्व पैनल माउंटिंग हो सकता है।
4HV मैनुअल वाल्व में कितने स्थान चुने जा सकते हैं?
2 स्थिति 4 तरीके से और 3 स्थिति 4 तरीके से दो प्रकार का चयन किया जा सकता है।
