Brand:
OLKPosition:
2 Position 3 WayPort size:
M5,G1/8,G1/4,G3/8,G1/2Initial State:

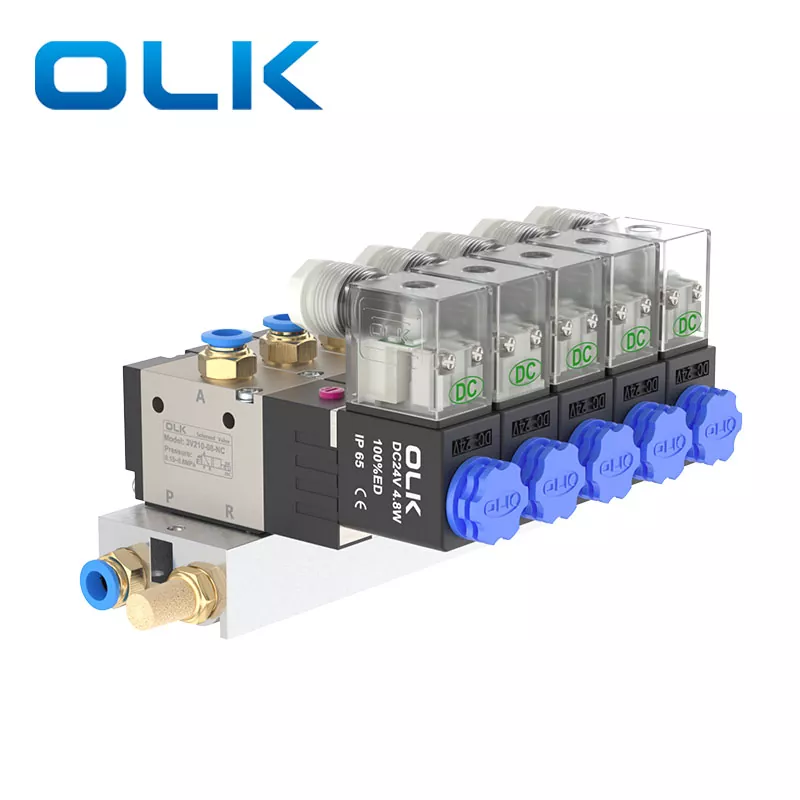

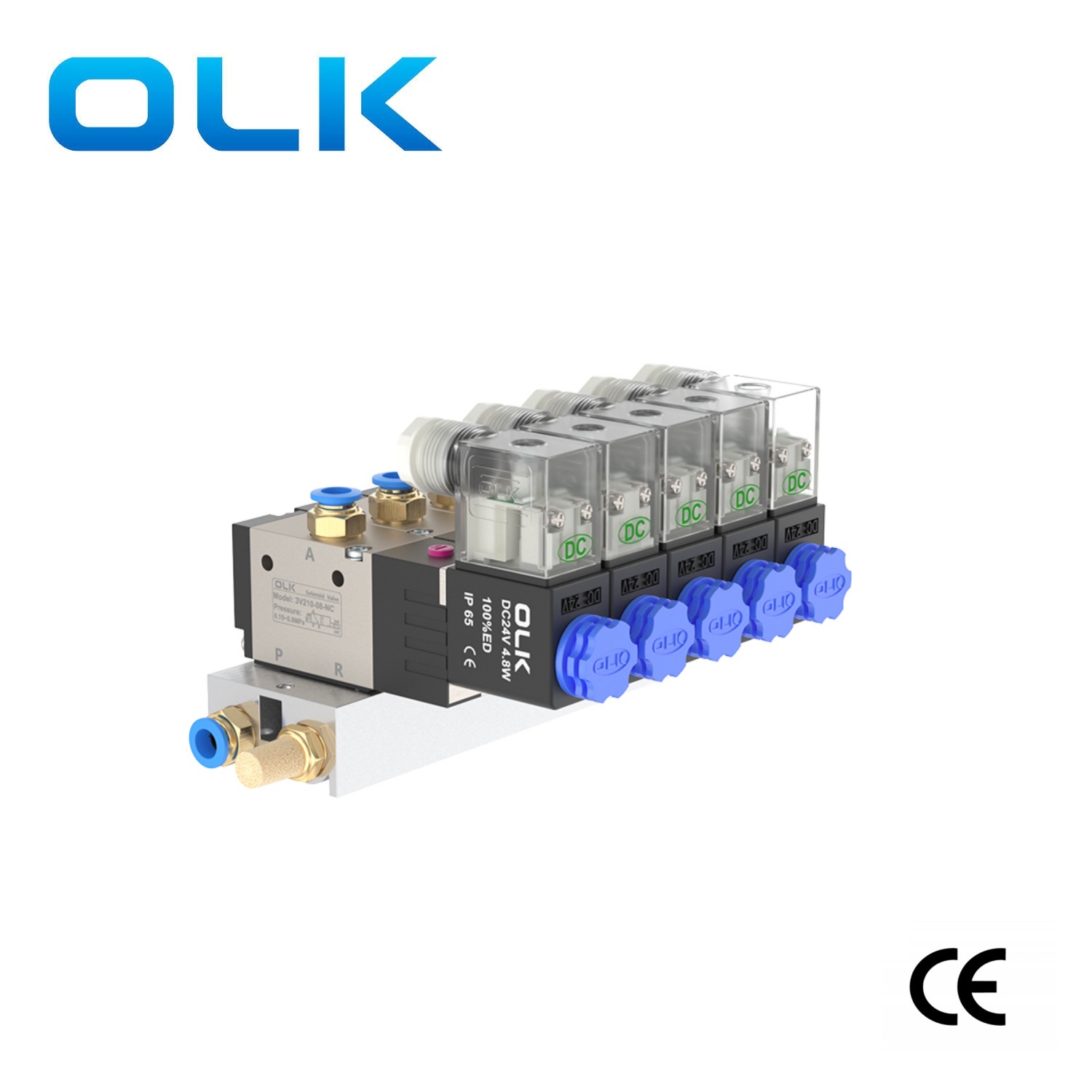

NO,NC3v-मैनिफोल्ड वाल्व, मजबूत बॉडी का जीवनकाल लंबा होता है और यह इलेक्ट्रिक और वायवीय बिजली नियंत्रण के लिए बहुत उपयुक्त है। इसे स्थापित करना और रखरखाव करना आसान है। इसके अनुप्रयोगों की एक विस्तृत श्रृंखला है, जैसे घरेलू उपकरण, औद्योगिक उपकरण, चिकित्सा उपकरण, वाशिंग मशीन, पीने के फव्वारे, उद्यान स्प्रिंकलर सिंचाई, आदि। विश्वसनीय सटीकता इसे किसी भी कार्य स्थिति के लिए सक्षम बनाती है।
3V वाल्व मैनिफोल्ड फिटिंग विनिर्देश और मात्रा तालिका:
|
|
|
गुलबंद |
प्लग |
पीएल8-02 |
पीसी8-02 |
बस बोर्ड |
3v सोलेनॉइड वीलेव |
 |

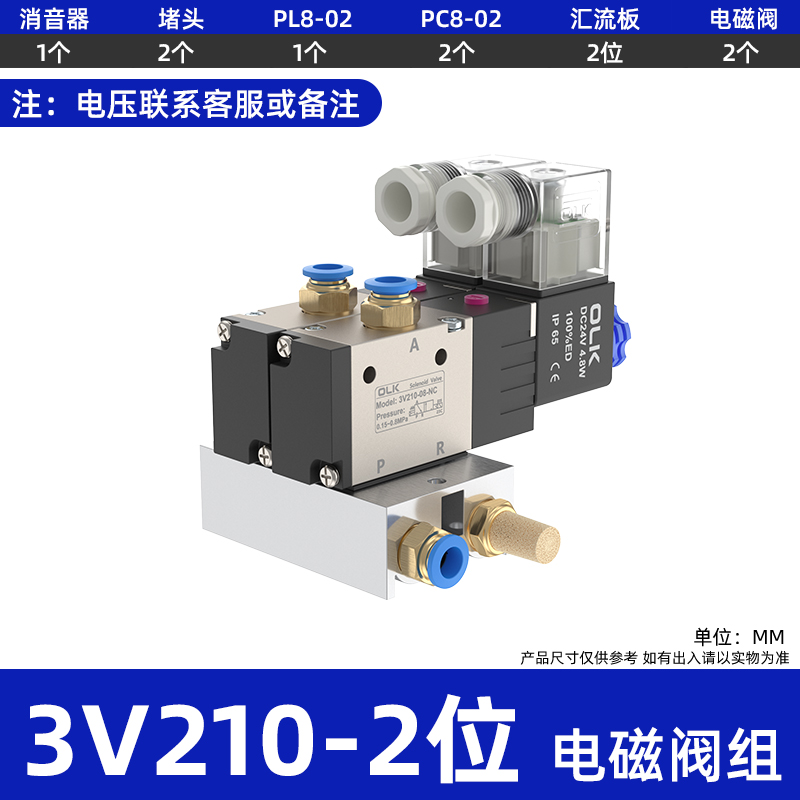

3V110-2F 3V210-2F 3V310-2F |
1 |
2 |
1 |
2 |
2 |
2 |
 |

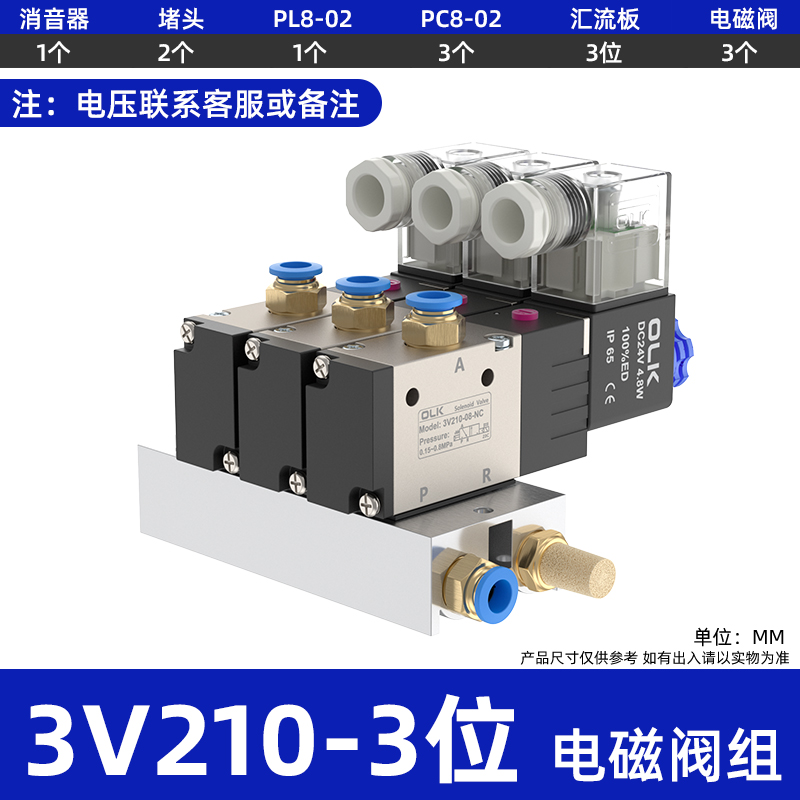

3V110-3F 3V210-3F 3V310-3F |
1 |
2 |
1 |
3 |
3 |
3 |
 |

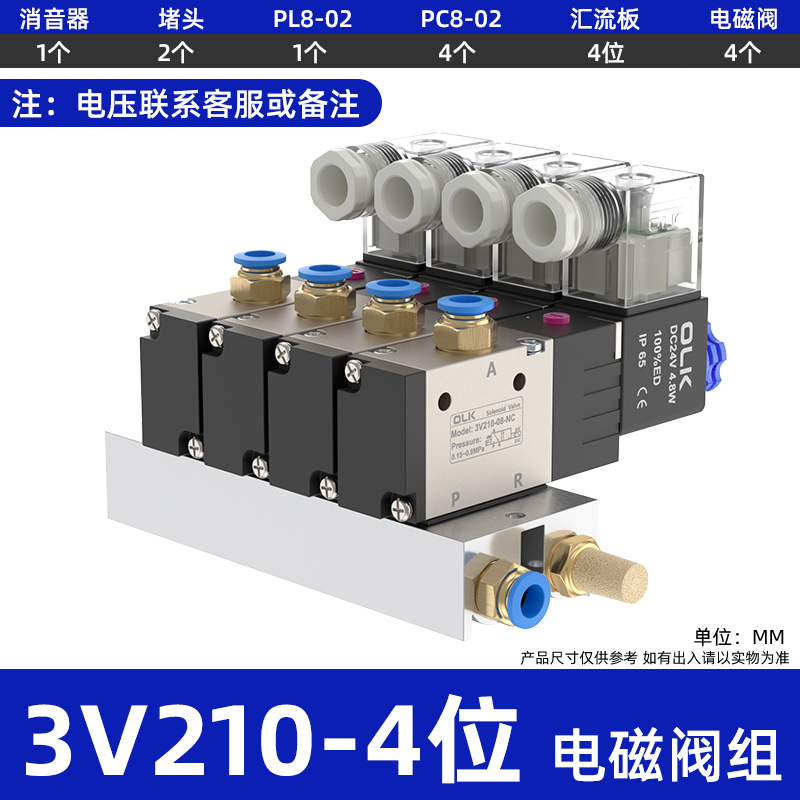

3V110-4F 3V210-4F 3V310-4F |
1 |
2 |
1 |
4 |
4 |
4 |
 |

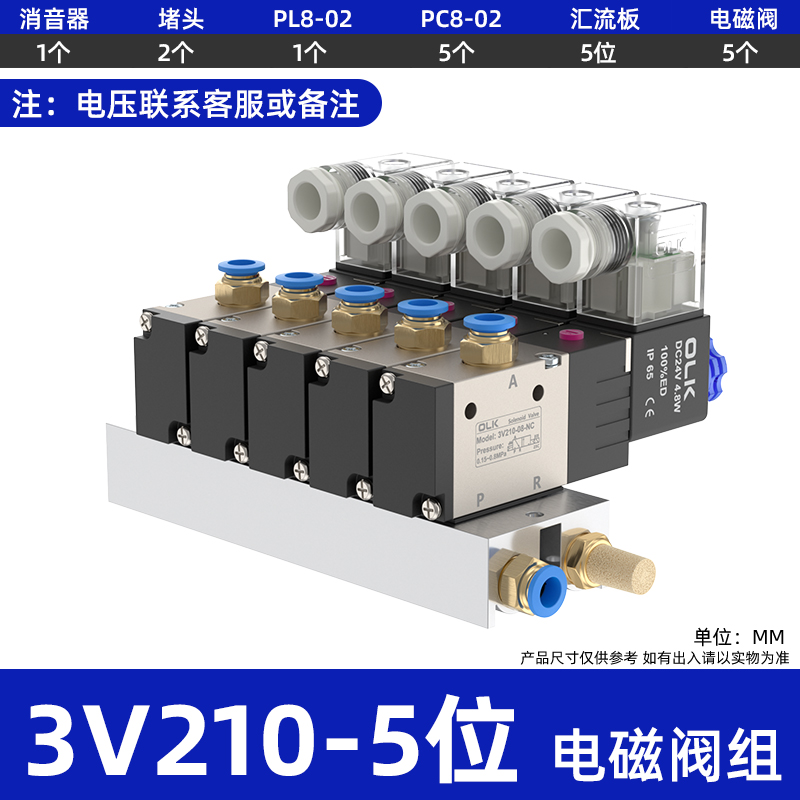

3V110-5F 3V210-5F 3V310-5F |
1 |
2 |
1 |
5 |
5 |
5 |
 |

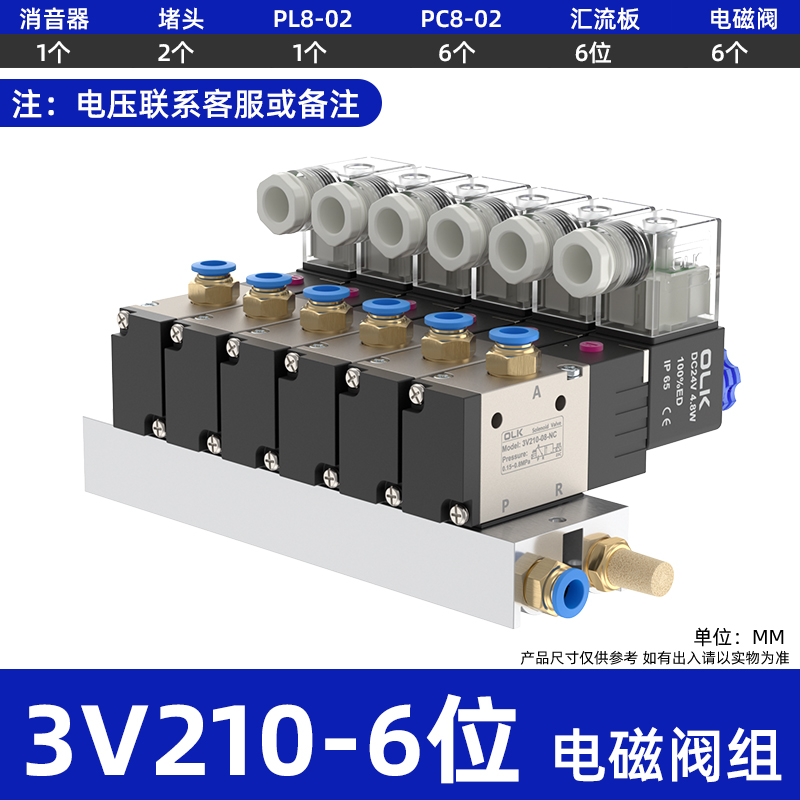

3V110-6F 3V210-6F 3V310-6F |
1 |
2 |
1 |
6 |
6 |
6 |
 |

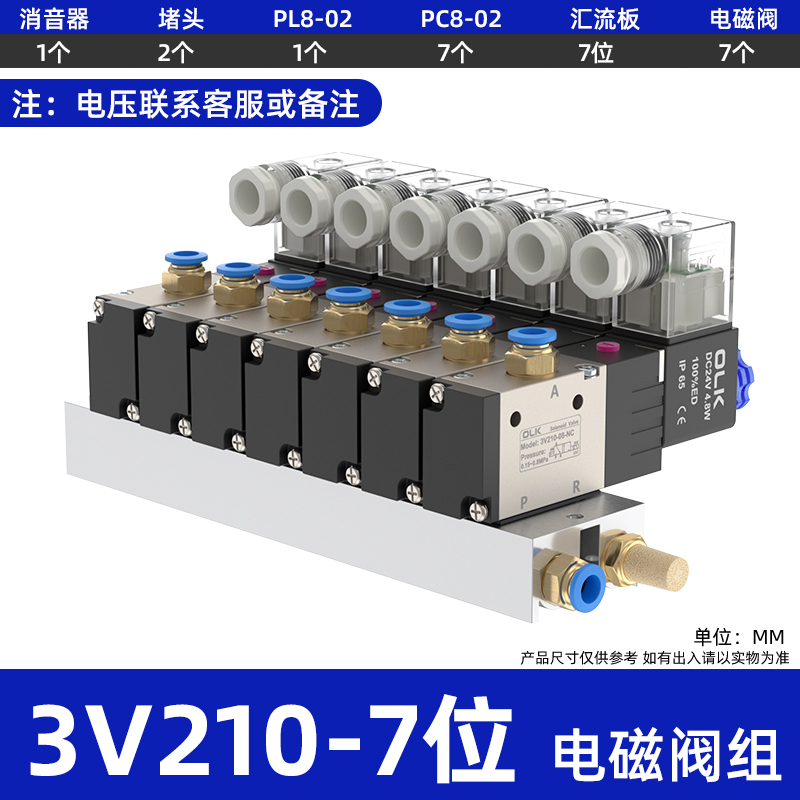

3V110-7F 3V210-7F 3V310-7F |
1 |
2 |
1 |
7 |
7 |
7 |
 |

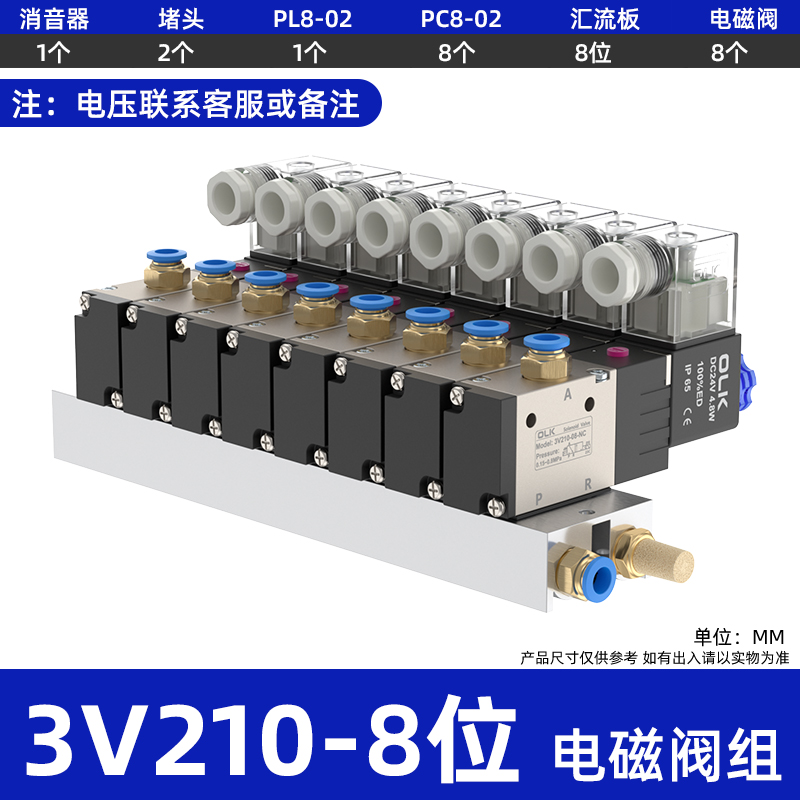

3V110-8F 3V210-8F 3V310-8F |
1 |
2 |
1 |
8 |
8 |
8 |
 |

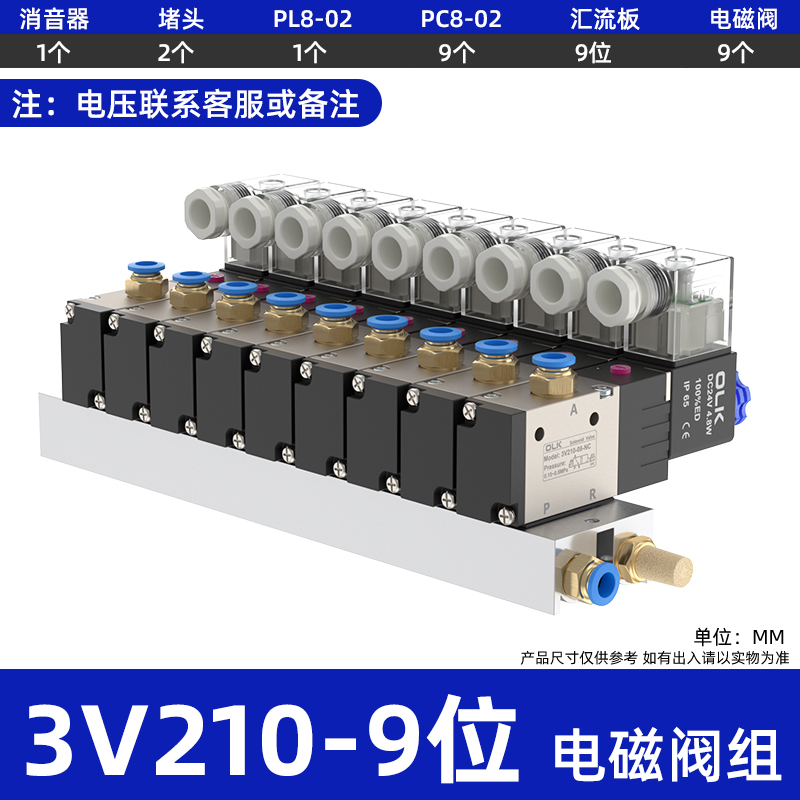

3V110-9F 3V210-9F 3V310-9F |
1 |
2 |
1 |
9 |
9 |
9 |
 |

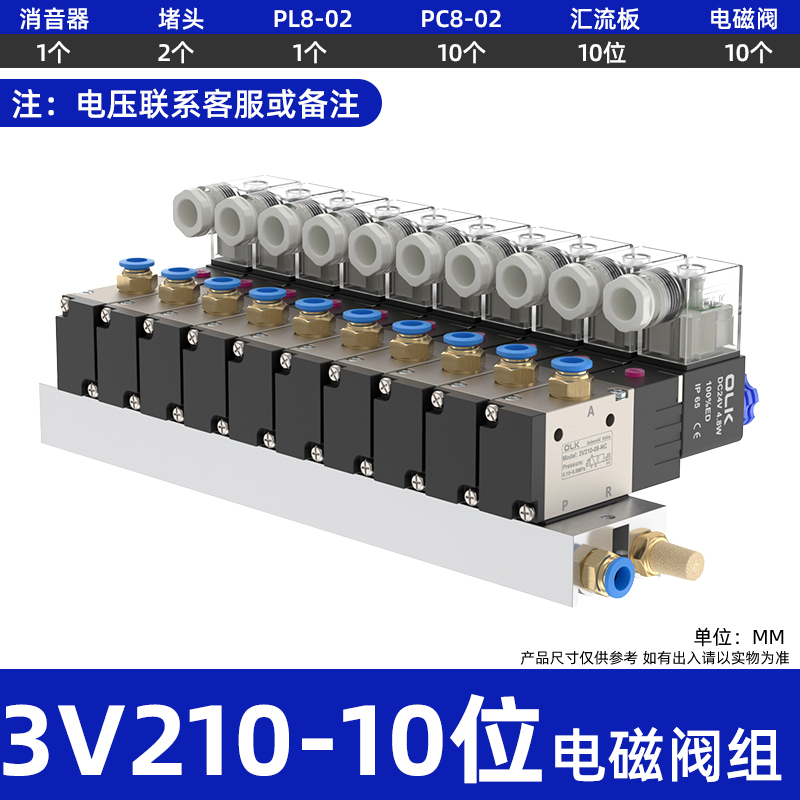

3V110-10F 3V410-15 3V310-10F |
1 |
2 |
1 |
10 |
10 |
10 |
3V 3v-मैनिफोल्ड वाल्व सामान्य पैरामीटर डेटा:
|
कामकाजी माध्यम |
वायु (40μm से अधिक फ़िल्टर के माध्यम से फ़िल्टर की गई) |
|
कार्रवाई |
पायलट प्रकार |
|
पदों की संख्या |
दो स्थिति तीन तरह |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव सीमा एमपीए (पीएसआई) |
0.15∼0.8(21~114) |
|
गारंटीकृत दबाव प्रतिरोध |
1.5एमपीए (215पीएसआई) |
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|
मानक वोल्टेज |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
वोल्टेज रेंज का उपयोग करें |
एसी:±15％डीसी:±10％ |
|
सुरक्षा स्तर |
आईपी65 (डीआईएन40050) |
|
गर्मी प्रतिरोध ग्रेड |
कक्षा बी |
|
रिश्ते का प्रकार |
DIN सॉकेट प्रकार, आउटलेट प्रकार |
|
उत्तेजना का समय |
0.05 सेकंड या उससे कम |
|
नमूना |
बंदरगाह का व्यास |
कार्य तापमान डिग्री सेल्सियस |
अधिकतम ऑपरेटिंग आवृत्ति |
प्रवाह पार-अनुभागीय क्षेत्र मिमी² (सीवी मान) |
बिजली की खपत |
|
3V110-M5 |
एम5 |
-20∼70 |
5 बार/सेकंड |
5.5(0.31) |
एसी: 3वीए डीसी: 3डब्ल्यू |
|
3V120-M5 |
एम5 |
-20∼70 |
5 बार/सेकंड |
5.5(0.31) |
एसी: 3वीए डीसी: 3डब्ल्यू |
|
3V110-06 |
जी1/8 |
-20∼70 |
5 बार/सेकंड |
12.0(0.67) |
एसी: 3वीए डीसी: 3डब्ल्यू |
|
3वी120-06 |
जी1/8 |
-20∼70 |
5 बार/सेकंड |
12.0(0.67) |
एसी: 3वीए डीसी: 3डब्ल्यू |
|
3V210-06 |
सेवन=आउटलेट=G1/8 |
-20∼70 |
5 बार/सेकंड |
14.0(0.78) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V220-06 |
सेवन=आउटलेट=G1/8 |
-20∼70 |
5 बार/सेकंड |
14.0(0.78) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|

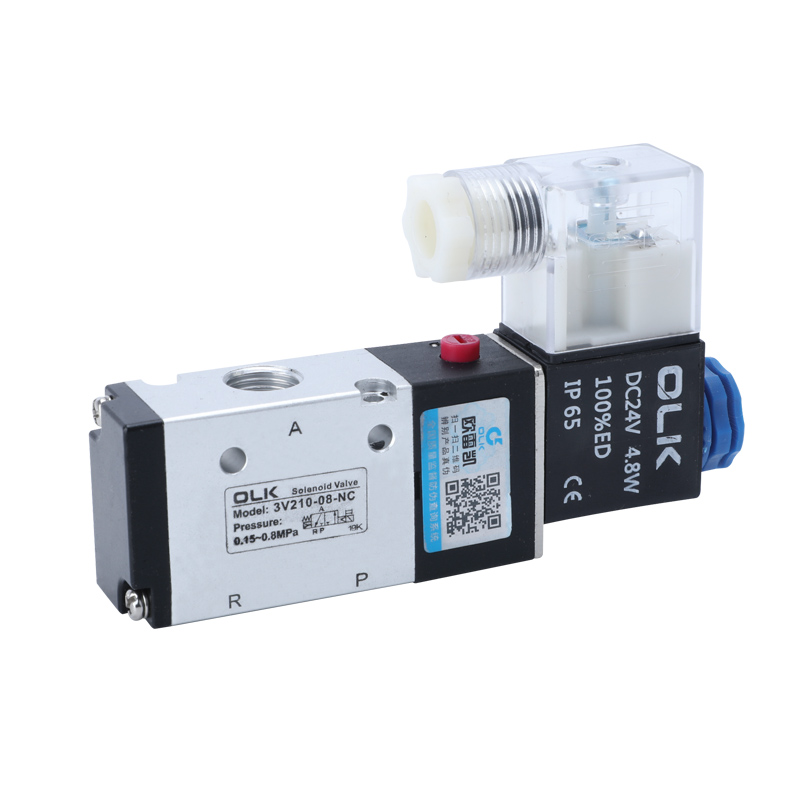

3V210-08 |
सेवन=आउटलेट=जी1/4 |
-20∼70 |
5 बार/सेकंड |
16.0(0.89) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V220-08 |
सेवन=आउटलेट=जी1/4 |
-20∼70 |
5 बार/सेकंड |
16.0(0.89) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V310-08 |
सेवन=आउटलेट=जी1/4 |
-20∼70 |
5 बार/सेकंड |
25.0(1.39) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V320-08 |
सेवन=आउटलेट=जी1/4 |
-20∼70 |
5 बार/सेकंड |
25.0(1.39) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V310-10 |
सेवन=आउटलेट=G3/8 |
-20∼70 |
5 बार/सेकंड |
30.0(1.67) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V320-10 |
सेवन=आउटलेट=G3/8 |
-20∼70 |
5 बार/सेकंड |
30.0(1.67) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V410-15 |
सेवन=आउटलेट=जी1/2 |
-5∼60 |
3 बार/सेकंड |
50.0(2.79) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
|
3V420-15 |
सेवन=आउटलेट=जी1/2 |
-5∼60 |
3 बार/सेकंड |
50.0(2.79) |
एसी: 6वीए डीसी: 4.8डब्ल्यू |
| OLK 3V100, 3V200, और 3V300 श्रृंखला सोलनॉइड वाल्व के साथ संगत। हम पूर्ण असेंबली सेवाएँ (वाल्व + मैनिफोल्ड + फिटिंग) प्रदान करते हैं |
||||
 |
 |
 |
 |
 |
|
|

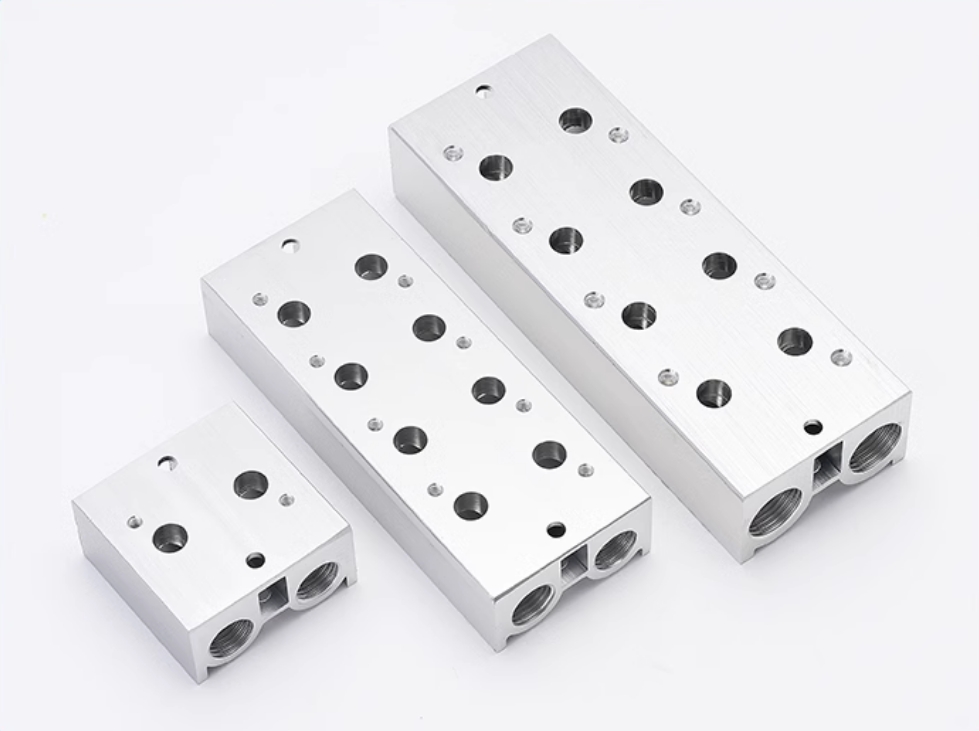

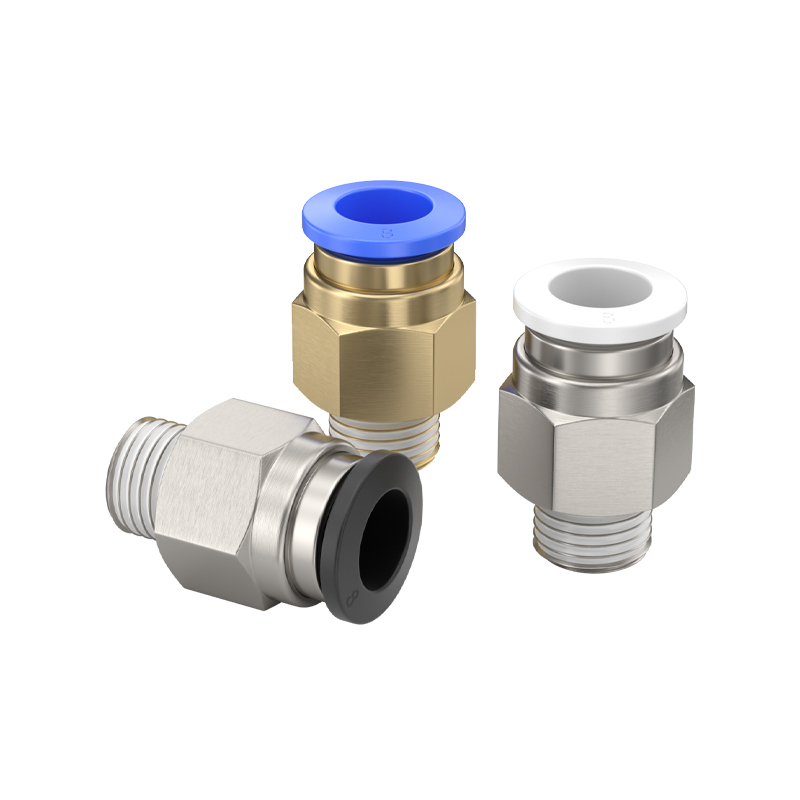

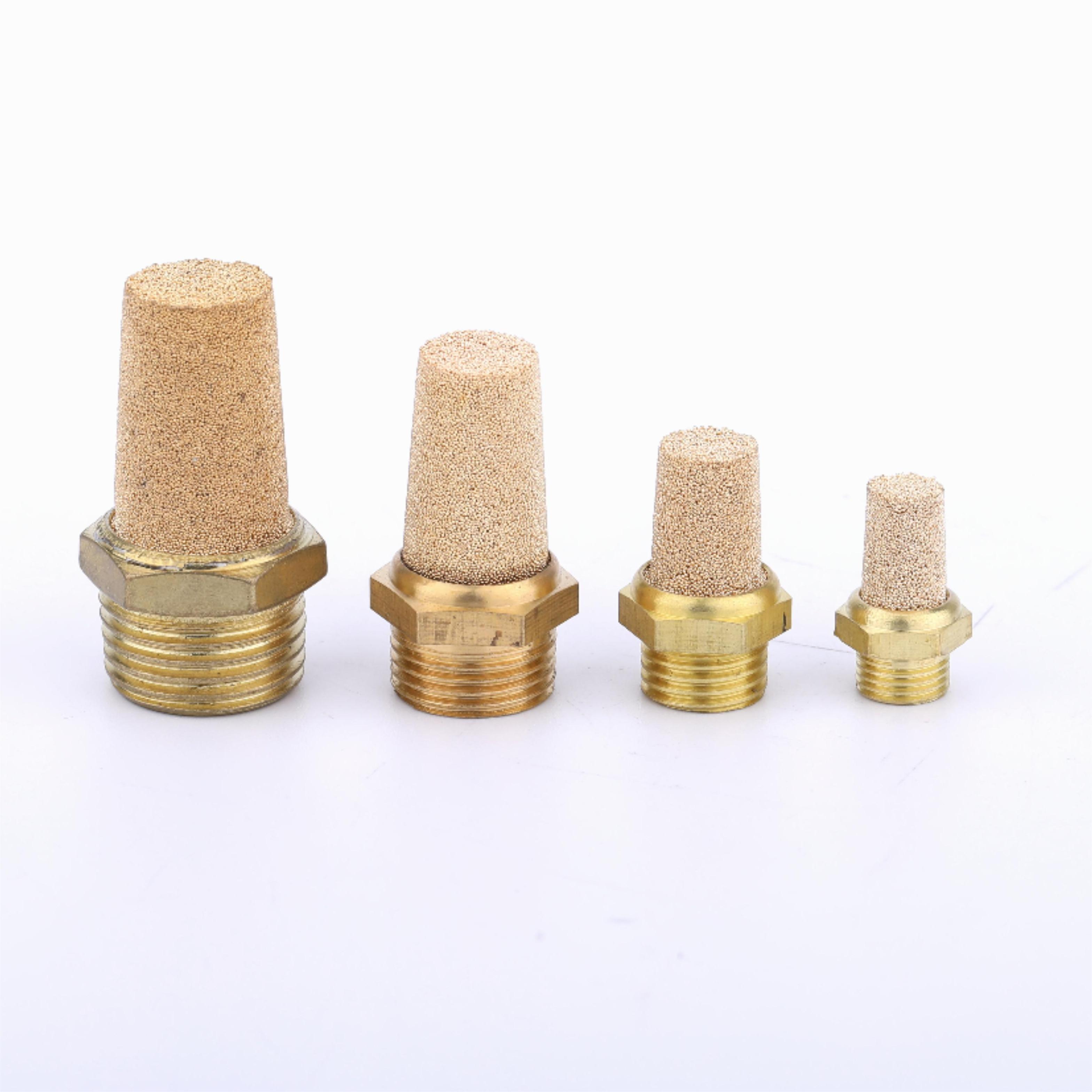

3V सोलनॉइड वाल्व | 3V मेनफोल्ड | पीसी फिटिंग | टावर प्रकार का साइलेंसर |
