3V 4V कई गुना वाल्व

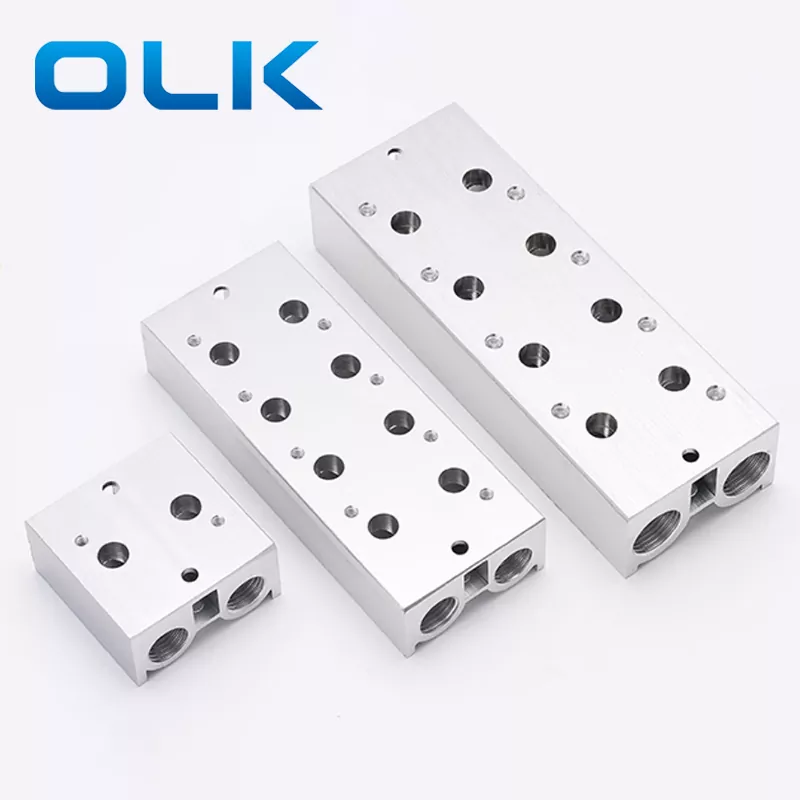

कोई फर्क नहीं पड़ता कि यह एक 3V या 4V वायवीय सोलनॉइड वाल्व है, सिंगल वाल्व प्रकार के अलावा, हम कई सोलनॉइड वाल्व भी एक साथ रख सकते हैं। इसे 3V 4V मैनिफोल्ड वाल्व या सोलनॉइड वाल्व बेस बसबार कहा जाता है।

3V 4V कई गुना वाल्व कई वायु पथ के साथ एक प्लेट है। इसमें कॉम्पैक्ट डिज़ाइन है। सोलनॉइड वाल्व बेस बसबार एक कई गुना पर 2 से 20 वायवीय सोलेनॉइड वाल्व स्थापित कर सकता है। लेकिन कई गुना पर पदों की संख्या को नहीं बदला जा सकता है।

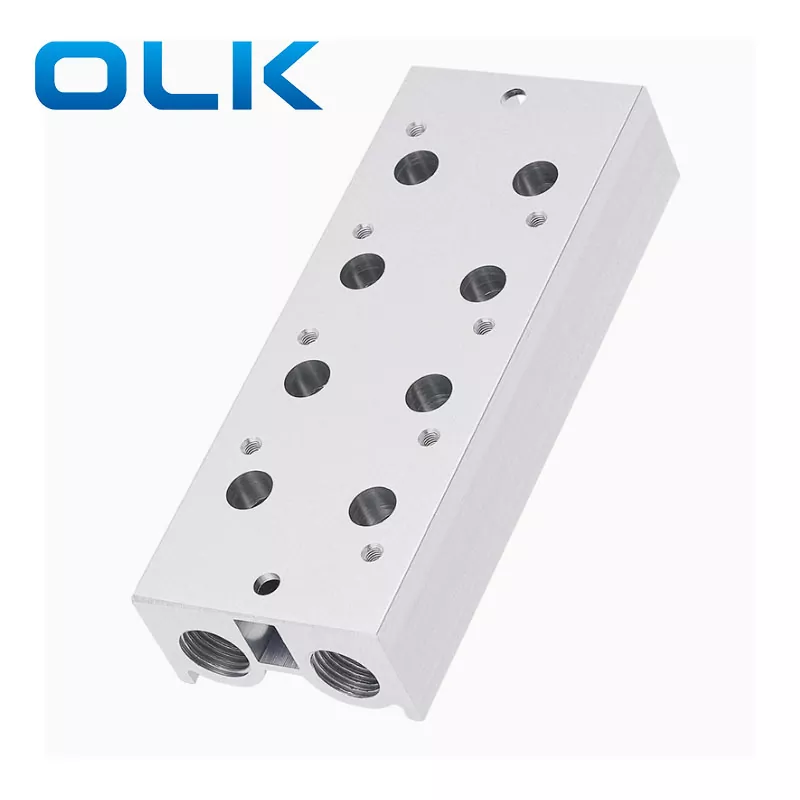

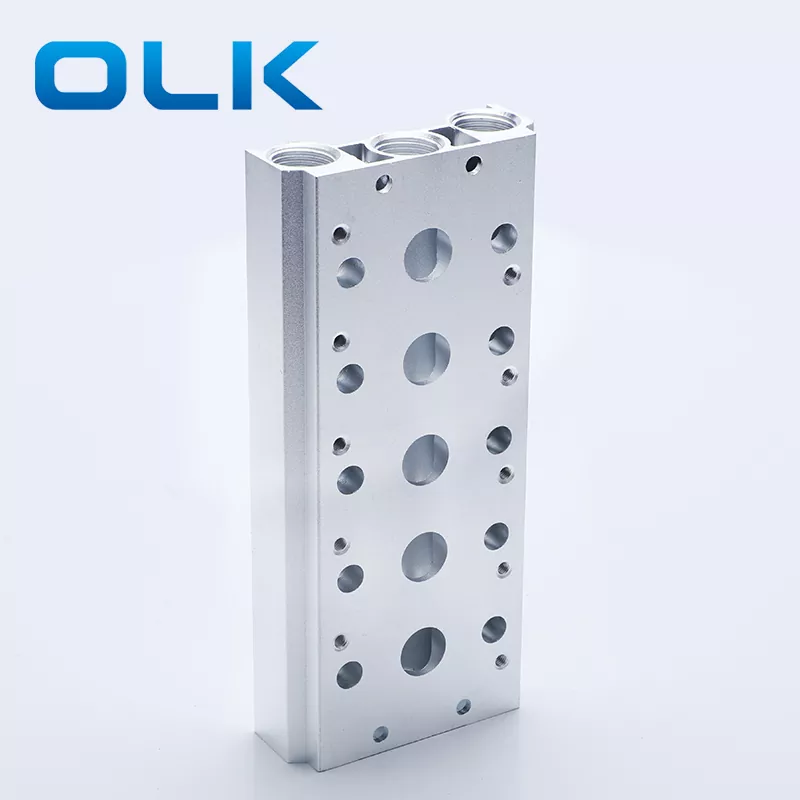

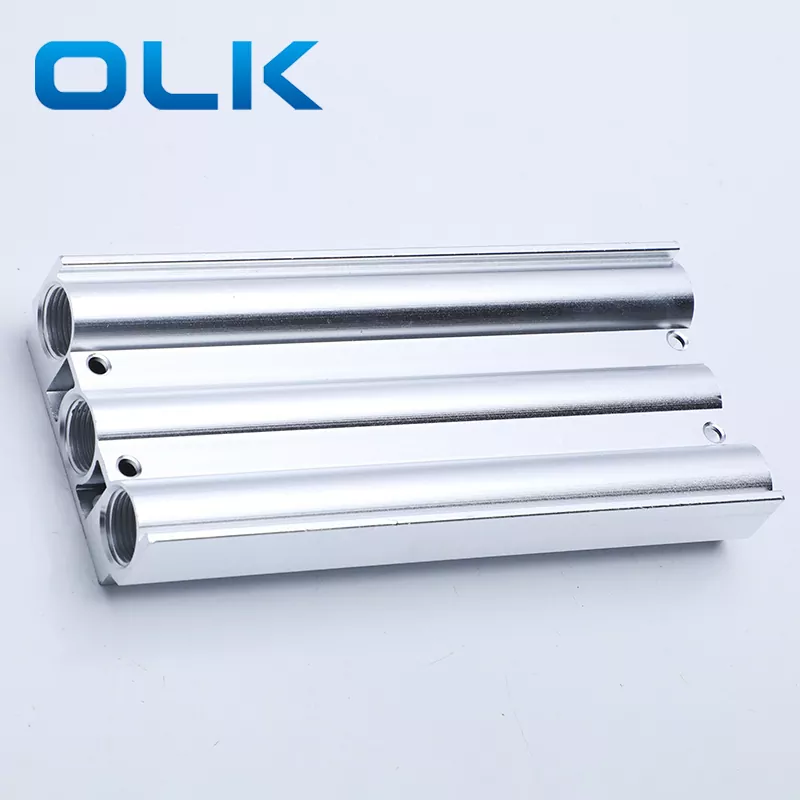

कई गुना अधिक एयर सप्लाई पोर्ट (पी पोर्ट) और एग्जॉस्ट पोर्ट (आर पोर्ट) पर सभी वायवीय सोलेनोइड वाल्व। 3 वी मैनिफोल्ड वाल्व के लिए, बाईं ओर एक एयर इनलेट और एक एयर आउटलेट है। दो प्लग दाईं ओर स्थापित किए जाते हैं। 4V कई गुना वाल्व के लिए, मध्य में एक एयर इनलेट और दोनों तरफ (बाईं ओर) पर दो एयर आउटलेट हैं। दाईं ओर तीन प्लग स्थापित किए जाते हैं।

हम निकास पोर्ट पर एक साइलेंसर या प्लग स्थापित कर सकते हैं। एक साइलेंसर का उपयोग करते समय, हमें यह सुनिश्चित करना चाहिए कि छोटे छेद अवरुद्ध नहीं हैं।

3V/4V ​​मैनिफोल्ड सोलनॉइड वाल्व उत्पाद विशेषताएँ ：

1। यह एक वाल्व समूह में दिशात्मक नियंत्रण वाल्व की एक एकीकृत श्रृंखला को एकीकृत कर सकता है, जो स्थान और लागतों को बचाता है।

2। इसमें एकीकृत सेवन, निकास और वायरिंग है, जिससे दोष ढूंढना आसान हो जाता है।

3। यह संयोजन में लचीला है और मजबूत विस्तार क्षमता है, जो मनमाने ढंग से संयोजन या दिशात्मक नियंत्रण वाल्वों की संख्या के विस्तार की अनुमति देता है

ध्यान:

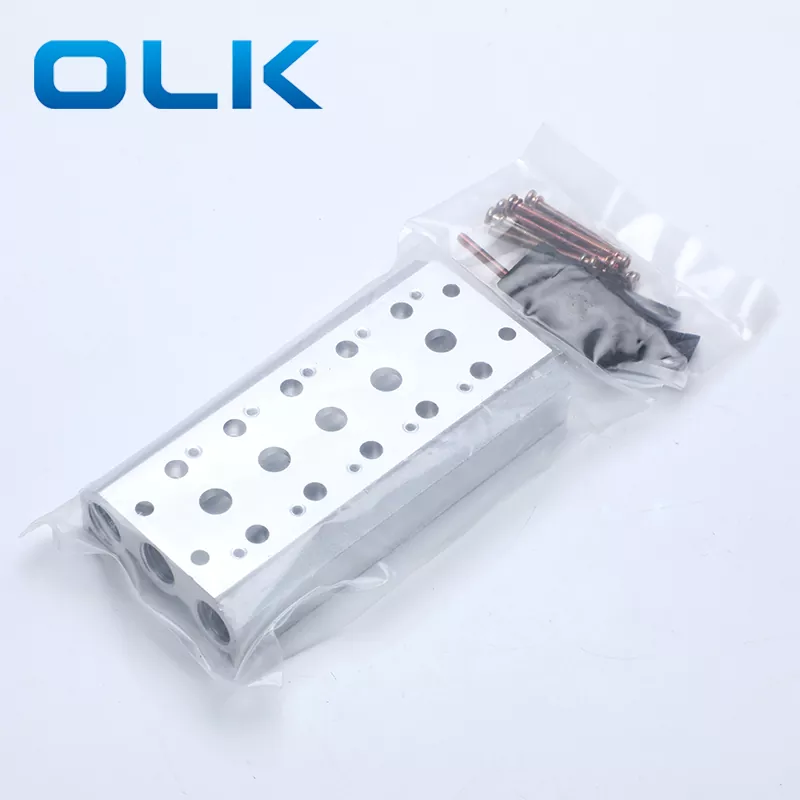

1.3 वी-मैनीफोल्ड सोलनॉइड वाल्व किट में कई गुना, सील और पेंच होते हैं;

2.3V सोलनॉइड वाल्व कई गुना रिक्त प्लेट किट में खाली प्लेट और पेंच होते हैं।

3. जब वायवीय सोलेनॉइड वाल्व और वाल्व प्लेट के बीच गैसकेट स्थापित करना, हवा के रिसाव से बचने के लिए नीचे की ओर का सामना करना चाहिए।

FAQs:

1. सोलनॉइड वाल्व समूहों में रिक्त प्लेटों का कार्य क्या है?

सील अप्रयुक्त पदों: खाली प्लेट का उपयोग वाल्व में आरक्षित पदों को कवर करने के लिए किया जाता है, जहां वर्तमान में कोई सोलनॉइड वाल्व स्थापित नहीं किया गया है, हवा के रिसाव और धूल या मलबे के प्रवेश को रोकता है। यह वाल्व असेंबली की समग्र वायुसेना सुनिश्चित करता है। रिक्त प्लेट पूरे भविष्य के विस्तार या पुनर्संरचना के लिए अनुमति देती है, बिना पूरे कई गुना को बदलने की आवश्यकता के बिना, रखरखाव की लागत को कम करने की आवश्यकता होती है। कुछ मामलों में, रिक्त प्लेट का उपयोग सुरक्षा के लिए विशिष्ट चैनलों को अलग करने के लिए भी किया जा सकता है या जब सिस्टम का एक खंड अस्थायी रूप से उपयोग में नहीं होता है।

2। 3 वी 4 वी मैनिफोल्ड वाल्व के पाइपिंग प्रकार क्या हैं

एक एकल वायवीय वाल्व या एक सोलनॉइड वाल्व बेस बसबार, बाहरी ट्यूबों के साथ दो प्रकार के पाइपिंग हैं: प्रत्यक्ष पाइपिंग और बेस पाइपिंग।
