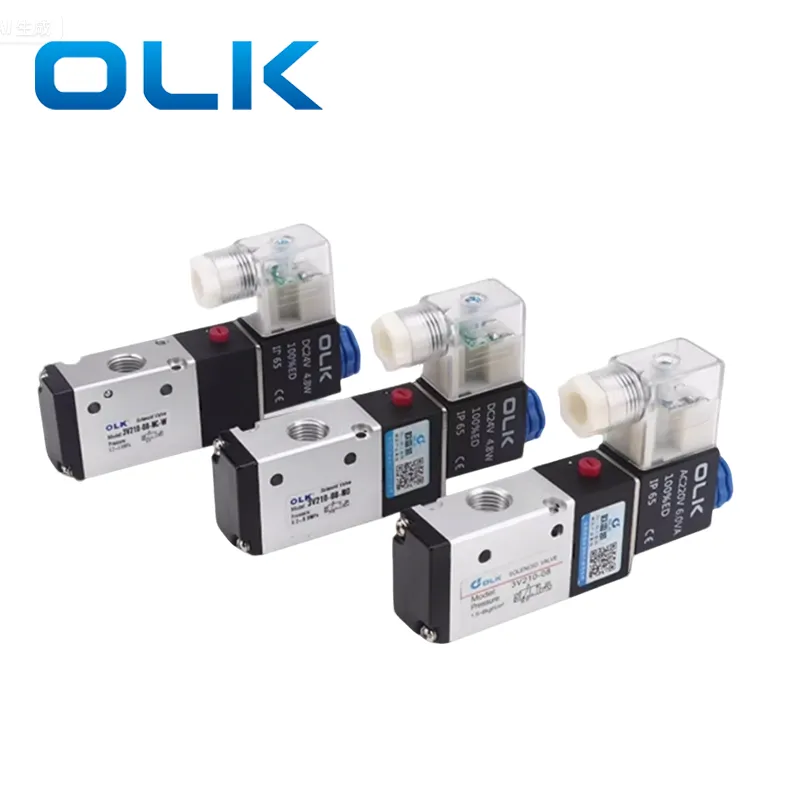

3V/4V बाहरी पायलट सोलनॉइड वाल्व की विशेषता यह है कि 3V/4V सोलनॉइड वाल्व शरीर संरचना जटिल है, जिससे एक अलग बाहरी नियंत्रण वायु स्रोत को वाल्व शरीर में पेश करने की आवश्यकता होती है। वायवीय नियंत्रण की स्थिति विभिन्न ब्रांडों के बीच भिन्न होती है, कुछ पायलट हेड पर स्थित है। ओएलके में वाल्व बॉडी के पी-पोर्ट पर एक एयर इनलेट है, जो स्पूल को सक्रिय करने के लिए बाहरी रूप से एक बंदरगाह से जुड़ा हुआ है। यह डिज़ाइन बेहद कम दबाव या यहां तक कि वैक्यूम स्थितियों के तहत ऑपरेशन की अनुमति देता है, जिससे यह अस्थिर वायु आपूर्ति, वैक्यूम वातावरण, या कम दबाव वाले सिस्टम के साथ अनुप्रयोगों के लिए उपयुक्त हो जाता है, जिसमें अतिरिक्त नियंत्रण स्रोतों की आवश्यकता होती है-जैसे कि वैक्यूम उपकरण, कम दबाव वायवीय सिलेंडर, या विस्फोटक वातावरण।
3V बाहरी पायलट सोलनॉइड वाल्व के लिए, बाहरी पायलट इनलेट बंदरगाहों को वाल्व बॉडी पर उनके पदों के आधार पर फ्रंट पायलट और रियर पायलट में वर्गीकृत किया गया है। रियर पायलटिंग का लाभ यह है कि यह अधिक स्थान और एक क्लीनर उपस्थिति प्रदान करता है, जो सोलनॉइड कॉइल के लिए अत्यधिक तंग निकटता से बचता है।
विशेषता: वैक्यूम या कम दबाव प्रणालियों में एक अतिरिक्त नियंत्रण वायु स्रोत की आवश्यकता होती है।
टिप्पणी:
पायलट पोर्ट को एक सकारात्मक दबाव वायु स्रोत से जोड़ा जाना चाहिए!
इनलेट को नियंत्रण के लिए नकारात्मक दबाव से जोड़ा जा सकता है।
दिशा स्विच करने के लिए वायु आपूर्ति की आवश्यकता होती है।
|
वस्तु |
बाह्य पायलट बंदरगाह |
वस्तु |
बाह्य पायलट बंदरगाह |
|
3V110-M5/06 |
एम 5 |
4V110-M5/06 |
एम 5 |
|
3V120-06/08 |
4V120-M5/06 |
||
|
3V210-06/08 |
4v130/m5/06 |
||
|
3V220-06/08 |
4V210-06/08 |
||
|
3V310-08/10 |
4V220-06/08 |
||
|
3V320-08/10 |
4V230-06/08 |
||
|
3V410-15 |
जी 1/8
|
4V310-08/10 |
|
|
3V420-15 |
4V320-08/10 |
||
|
|
|
4V330-08/10 |
|
|
|
|
4V410-15 |
जी 1/8 |
|
|
|
4V420-15 |
|
|
|
|
4V430-15 |
|
बाहरी पायलट बनाम आंतरिक पायलट सोलनॉइड वाल्व: अंतर और अनुप्रयोग परिदृश्य |
|||
|
वस्तु |
आंतरिक पायलट |
बाह्य पायलट |
|
|
वायु स्रोत |
पायलट वायु स्रोत के रूप में वाल्व के अपने पी पोर्ट (इनलेट) का उपयोग करता है |
एक बाहरी बंदरगाह से नियंत्रण वायु स्रोत का परिचय देता है |
|
|
संरचनात्मक सादगी |
सरल संरचना, आमतौर पर मानक अनुप्रयोगों के लिए उपयोग की जाती है |
थोड़ा अधिक जटिल संरचना, बाहरी वायु आपूर्ति की आवश्यकता होती है |
|
|
न्यूनतम स्टार्ट-अप दबाव |
संचालित करने के लिए एक उच्च न्यूनतम दबाव की आवश्यकता है (जैसे, 0.15–0.2 एमपीए) |
बेहद कम दबाव या यहां तक कि वैक्यूम स्थितियों में भी इस्तेमाल किया जा सकता है |
|
|
अनुप्रयोग परिदृश्य |
स्थिर वायु आपूर्ति दबाव वाले वातावरण के लिए उपयुक्त, जैसे, मानकीकृत कारखाना स्वचालन प्रणाली |
अस्थिर दबाव प्रणालियों, वैक्यूम वातावरण, या कम दबाव वाले सिस्टम के लिए आदर्श जो बाहरी पायलट हवा की आवश्यकता होती है |
|
|
असफलता जोखिम |
यदि इनलेट दबाव अपर्याप्त है तो सक्रिय करने में विफल हो सकता है |
|
|
OLK ब्रांड 3V/4V बाहरी पायलट सोलनॉइड वाल्व के लिए पायलट एयर पोर्ट आकार क्या है?
3V और 4V दोनों के लिए सबसे अधिक पायलट पोर्ट आकार M5 है।
3V/4V सोलनॉइड वाल्व 400 श्रृंखला G1/8 है।
कौन से अनुप्रयोगों में 3V/4V बाहरी पायलट सोलनॉइड वाल्व का उपयोग किया जा सकता है?
बाहरी नियंत्रण वायु स्रोत की आवश्यकता के कारण, बाहरी पायलट सोलनॉइड वाल्व का उपयोग वैक्यूम उपकरण, कम दबाव वायवीय सिलेंडर और विस्फोटक वातावरण में किया जा सकता है
