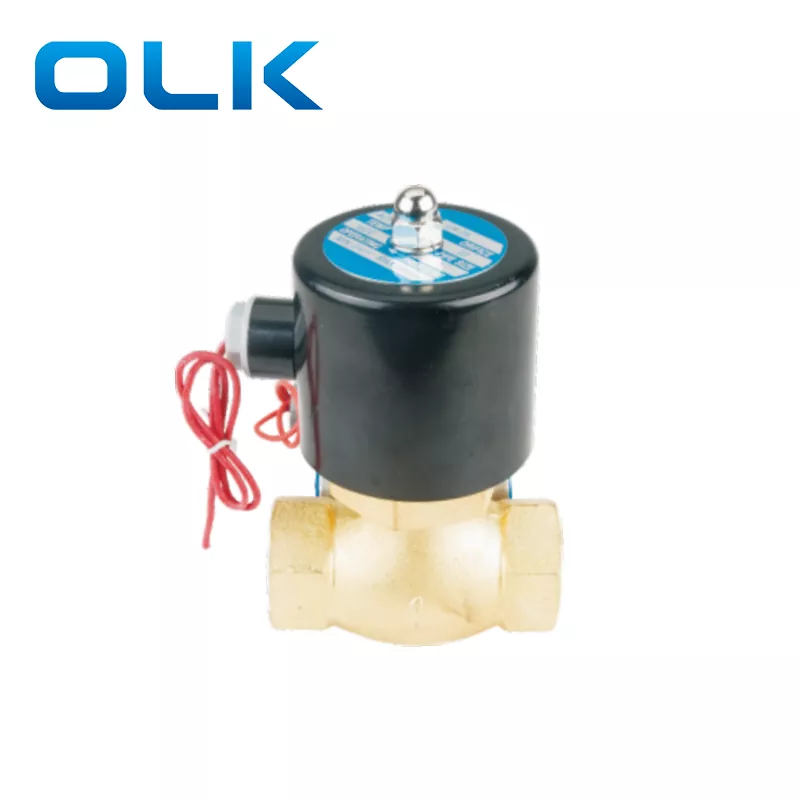

यह पायलट-ऑपरेटिंग 2L स्टीम सोलेनॉइड वाल्व 2-वे चिकनी और टिकाऊ सतह के साथ उच्च गुणवत्ता वाले पीतल से बना है। इसमें कॉइल की सुरक्षा के लिए एक प्लास्टिक आइसोलेशन परत है और आसान स्थापना के लिए इनलेट और आउटलेट को स्पष्ट रूप से चिह्नित किया गया है। मानक इंटरफ़ेस असेंबली को त्वरित और सुविधाजनक बनाते हैं।
OLK 2L स्टीम सोलेनॉइड वाल्व 2 वे एक पायलट-संचालित प्रकार है। यह मुख्य वाल्व को खोलने के लिए मध्यम दबाव और एक पायलट संरचना का उपयोग करता है। यह ≥0.2–0.3 एमपीए के दबाव अंतर के साथ सबसे अच्छा काम करता है। यह उच्च प्रवाह, कम ऊर्जा खपत और बड़े व्यास वाली पाइपिंग का समर्थन करता है। वाल्व विश्वसनीय, तेजी से काम करने वाला और निरंतर संचालन के लिए टिकाऊ है।
व्यापक रूप से औद्योगिक जल आपूर्ति, बड़े जल उपचार प्रणालियों, शीतलन परिसंचरण, बॉयलर फ़ीड पानी और अन्य उच्च-प्रवाह औद्योगिक प्रणालियों में उपयोग किया जाता है।
कॉइल को ऊपर की ओर और वाल्व बॉडी को क्षैतिज रखते हुए स्थापित करें; ऊर्ध्वाधर स्थापना से बचें.
ऐसे तरल पदार्थों के साथ प्रयोग न करें जो:
ठंडा होने के बाद तरल से ठोस में बदलें
CST50 से अधिक चिपचिपापन हो
उच्च प्रवाह और कम ऊर्जा उपयोग के लिए पायलट-संचालित डिज़ाइन
संक्षारण प्रतिरोध के साथ टिकाऊ पीतल का शरीर
प्लास्टिक आइसोलेशन परत कॉइल की सुरक्षा करती है
आसान स्थापना के लिए मानक इंटरफेस और स्पष्ट प्रवाह दिशा चिह्न
भाप, हवा और साफ पानी के लिए उपयुक्त
प्रतीक:
|
नमूना |
2एल170-10 |
2एल170-15 |
2L170-20 |
2L200-25 |
2एल350-35 |
2L400-40 |
2L500-50 |
|
2.5 मिमी |
हवा, पानी, भाप
|
||||||
|
ऑपरेशन प्रकार |
पायलट-संचालन |
||||||
|
संरचना |
सामान्यतः बंद |
||||||
|
छिद्र व्यास (Φमिमी) |
17 मिमी |
22 मिमी |
30 मिमी |
||||
|
सीवी मूल्य |
4.8 |
12 |
20 |
||||
|
पोर्ट आकार |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
द्रव श्यानता |
≤20CST |
||||||
|
ऑपरेटिंग दबाव रेंज |
0~1.5MPa |
||||||
|
प्रूफ का दबाव |
2.25 एमपीए |
||||||
|
परिचालन तापमान |
-5~80℃ |
||||||
|
वोल्टेज रेंज |
±10% |
||||||
|
शरीर की सामग्री |
पीतल |
||||||
|
सील सामग्री |
पीटीएफई |
||||||
|
कोड भेजने का आदेश |
|||||
|
تيار متردد 24 فولت 50 هرتز/60 هرتز |
170 |
- |
15 |
AC110V |
E |
|
नमूना |
छिद्र का आकार (मिमी) |
|
पोर्ट आकार |
वोल्टेज |
सील सामग्री |
|
2W: 2-स्थिति 2-तरफ़ा, भाप प्रकार |
170:17 मिमी |
|
10:3/8 |
डीसी12 |
रिक्त:एनबीआर |
|
|
200:22 मिमी |
|
15:1/2 |
DC24 |
ई: ईपीडीएम (भाप के लिए) |
|
|
250:25 मिमी |
|
20:3/4 |
AC24V 50HZ/60HZ |
V:VITION (उच्च तापमान और वैक्यूम के लिए) |
|
|
500:50 मिमी |
|
25:1 |
AC110V 50HZ/60HZ |
|
|
|
|
|
35:1 1/4'' |
AC220V 50HZ/60HZ |
|
|
|
|
|
40:1 1/2'' |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
प्रश्न: 2W और 2L सोलनॉइड वाल्व के बीच क्या अंतर है?
A:2W प्रत्यक्ष-अभिनय, निम्न, मध्यम और गैस दबाव के लिए उपयुक्त। प्रतिक्रियाशील, छोटी से मध्यम प्रवाह दर के साथ।
2एल लीडिंग-टाइप उच्च-प्रवाह बड़े-बोर, विशेष रूप से उच्च-प्रवाह जल प्रणालियों के लिए डिज़ाइन किया गया, दबाव अंतर-संचालित, अधिक प्रवाह क्षमता के साथ।
प्रश्न: 2एल सोलनॉइड वाल्व में प्रयुक्त माध्यम की विशेषताएं क्या हैं?
ए: 2एल सोलनॉइड वाल्व भाप का उपयोग कर सकता है
