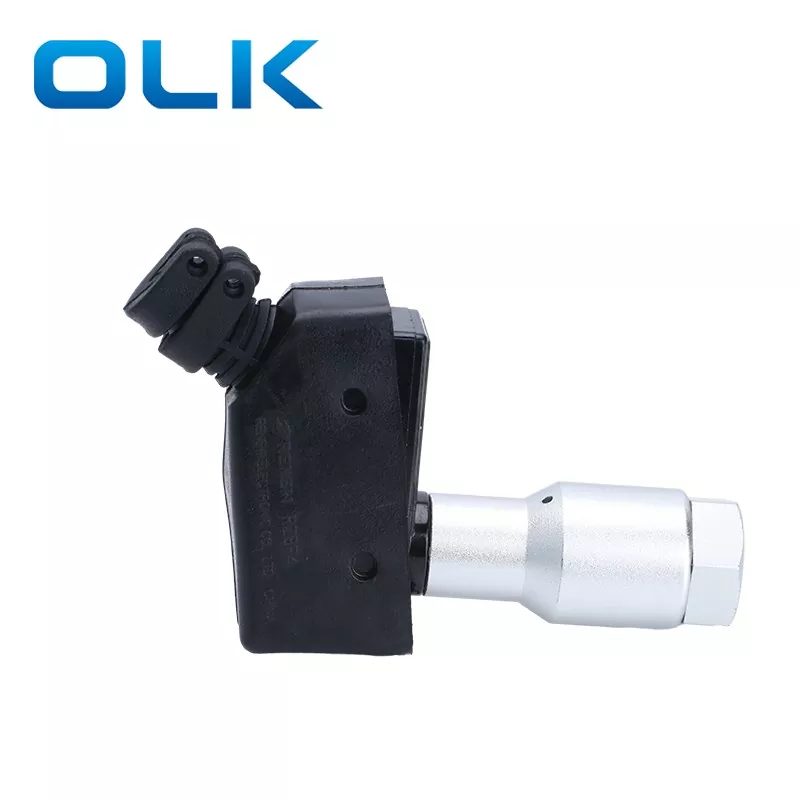

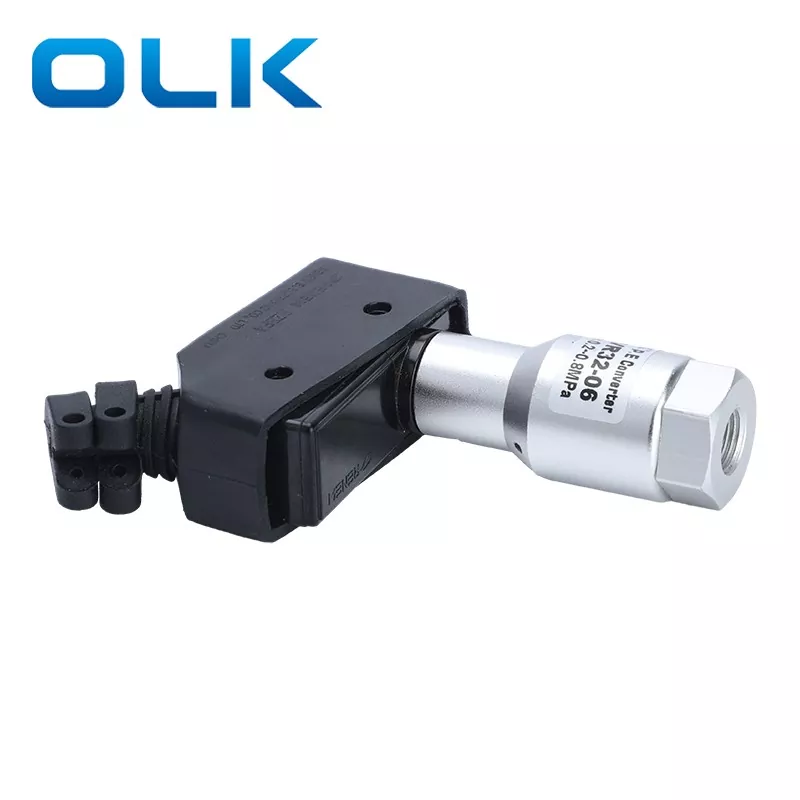

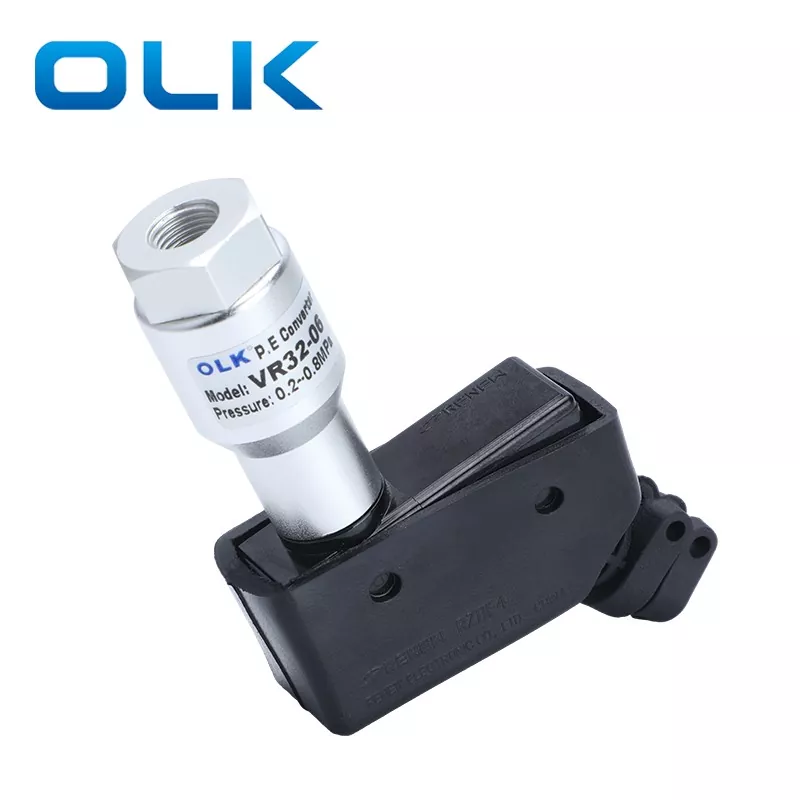

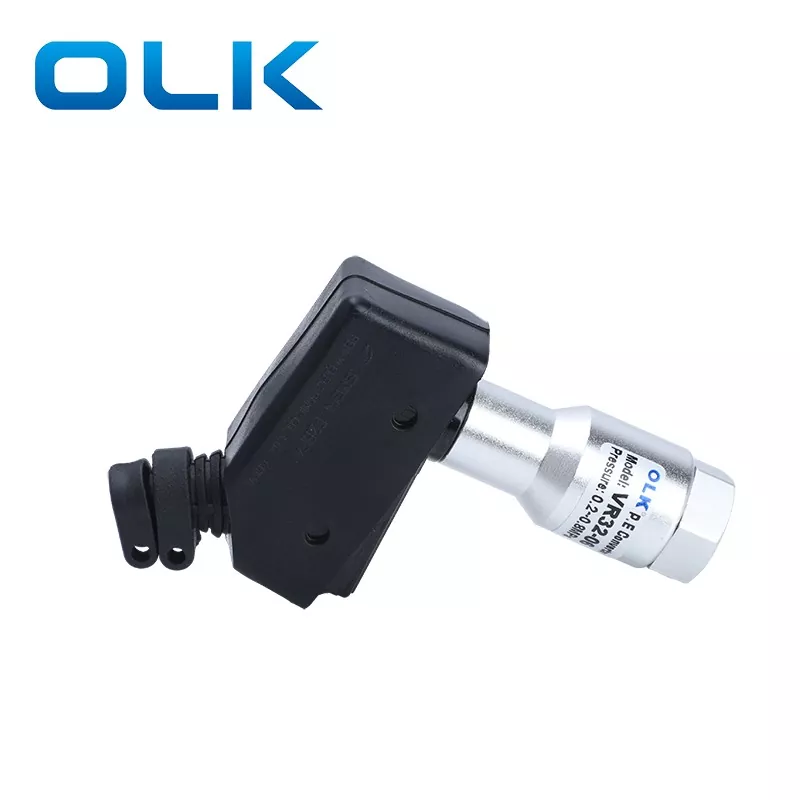

ओएलके ट्रांसमीटर न्यूमेटिक-इलेक्ट्रिक रिले एसएमसी टाइप वीआर3200 सीरीज एक दबाव स्विच है जो वायवीय संकेतों को विद्युत संकेतों में परिवर्तित करता है। इसमें पांच मुख्य भाग होते हैं: एक माइक्रो स्विच, स्प्रिंग, पिस्टन, बॉडी और कवर। ऑपरेटिंग दबाव 0.1-1.0 एमपीए है वीआर3200 न्यूमेटिक-इलेक्ट्रिक प्रिसिजन थ्रेडेड इंटरफेस आसानी से अलग नहीं होते हैं। दोनों सिरे धूल प्लग से सुसज्जित हैं, और एक विशेष सुरक्षात्मक आवरण का उपयोग उन्हें अधिक टिकाऊ बनाता है और उनकी सेवा जीवन को बढ़ाता है।

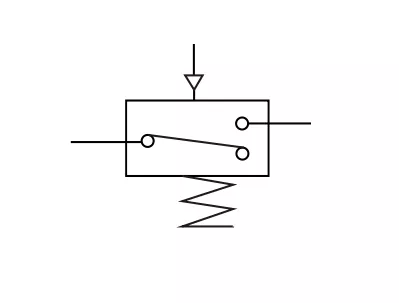

प्रतीक:
1.सिलेंडर दबाव का पता लगाना: वायवीय दबाव स्विच सिलेंडर में दबाव का पता लगाता है।
2. रोबोट आर्म्स पर वैक्यूम पुष्टिकरण: एक स्वचालित कन्वेयर पर रोबोटिक आर्म के सक्शन कप के पास, स्विच सक्शन की पुष्टि करता है।
3. गैस रिसाव का पता लगाना: कम दबाव वाले सेंसर का उपयोग करके, स्विच रिसाव को मापने के लिए छोटे गैस परिवर्तनों का पता लगाता है।
4. आपूर्ति दबाव प्रबंधन: एक वायवीय प्रणाली में एक दबाव स्विच को एक नियामक से जोड़कर, प्रदर्शित दबाव मूल्य के आधार पर आपूर्ति दबाव निर्धारित किया जा सकता है। ऑपरेशन के दौरान, प्रदर्शित मान दिखाता है कि आपूर्ति दबाव असामान्य है या नहीं। उदाहरण के लिए, वॉशिंग उत्पादन लाइन में, कई द्रव दबाव स्विच पानी, तेल आदि की आपूर्ति की निगरानी करते हैं। हाइड्रोलिक सिलेंडर पर, दबाव स्विच हथौड़ा बल की पुष्टि करते हैं।
5. स्थिति का पता लगाना: एक डिजिटल प्रेशर स्विच वर्कपीस की स्थिति की पुष्टि करने के लिए नोजल बैक प्रेशर का पता लगाता है।
6. वायुप्रवाह नियंत्रण
7. फिल्टर क्लॉगिंग मॉनिटरिंग: एक डिफरेंशियल प्रेशर सेंसर फिल्टर के दोनों तरफ दबाव के अंतर को मापता है। बड़ा अंतर अधिक अवरोध का संकेत देता है। क्लॉगिंग की स्थिति के आधार पर, फ़िल्टर को साफ किया जा सकता है या बदला जा सकता है।
8. तरल स्तर का पता लगाना: एक अंतर दबाव सेंसर निचले वायु बंदरगाह को सील करके तरल स्तर का पता लगाता है। जैसे ही तरल का स्तर बदलता है, जुड़े हुए ऊर्ध्वाधर पाइप में शुद्ध दबाव बदल जाता है, जिससे स्तर का पता लगाने की अनुमति मिलती है।
|
कोड भेजने का आदेश |
|
|
|
|
VR320 |
0 |
_ |
01 |
|
नमूना |
निर्माण |
|
पोर्ट आकार |
|
VR320 श्रृंखला ट्रांसमीटर: वायवीय-इलेक्ट्रिक रिले |
0:खुले प्रकार |
|
01:आरसी 1/8 |
|
|
1:स्पलैशप्रूफ (आईपी44) |
|
एन01:एनपीटी 18 |
|
|
|
|
F01:G1/8 |
|
नमूना |
VR3200-01 |
वीआर3201-01 |
|
निर्माण |
_ |
सीलबंद सॉकेट |
|
पोर्ट आकार |
जी1/8 |
|
|
परिचालन दाब |
0.1-1.0 एमपीए (14-142पीएसआई) |
|
|
संपर्क |
1ab |
|
|
माइक्रो स्विच पावर रेटिंग |
एसी पावर |
एकदिश धारा बिजली |
|
प्रतिरोधक भार |
250V 15A |
30वी 6ए |
|
आगमनात्मक भार |
250V 15A |
|
|
लैंप लोड |
250V |
30V |
|
एन.सी. 2.5ए |
एन.सी. 3 ए |
|
|
नहीं। 1.25ए |
सं.1.5ए |
पूछे जाने वाले प्रश्नVR32 इलेक्ट्रो-वायवीय कनवर्टर के लिए:
1.क्या आपका VR32 इलेक्ट्रो-न्यूमेटिक रिले सीधे SMC के VR3200 या VR3201 को प्रतिस्थापित कर सकता है?
हाँ। ओएलके की वीआर32 श्रृंखला बढ़ते आयामों, पोर्ट आकार (1/8"), और विद्युत प्रदर्शन के मामले में एसएमसी वीआर3200/3201 श्रृंखला के साथ पूरी तरह से संगत है। यह अधिक प्रतिस्पर्धी कीमत के साथ 100% ड्रॉप-इन प्रतिस्थापन है। लागत प्रभावी वीआर3200 प्रतिस्थापन!
2.VR32 कनवर्टर और प्रेशर स्विच के बीच क्या अंतर है?
VR32 एक यांत्रिक वायवीय-विद्युत रिले है जिसे वायवीय सिग्नल को विद्युत संपर्क सिग्नल में परिवर्तित करने के लिए डिज़ाइन किया गया है। यह सरल और टिकाऊ है, इसका उपयोग मुख्य रूप से "एयर ऑन/ऑफ" स्थिति या स्ट्रोक पुष्टिकरण का पता लगाने के लिए किया जाता है। दूसरी ओर, दबाव स्विच में अक्सर विशिष्ट दबाव मूल्यों की निगरानी के लिए डिजिटल डिस्प्ले और सटीक समायोजन स्केल की सुविधा होती है।
3.VR32 वायवीय-इलेक्ट्रिक कन्वर्टर्स के लिए विशिष्ट अनुप्रयोग परिदृश्य क्या हैं?
सिलेंडर स्थिति संवेदन रिले:
सिलेंडर स्ट्रोक सीमा का पता लगाना: जब सिलेंडर सीमा तक पहुँच जाता है, तो दबाव बढ़ जाता है, और VR32 पीएलसी को एक संकेत भेजता है, जिससे मशीन को अगले चरण पर आगे बढ़ने के लिए संकेत मिलता है।
सुरक्षा इंटरलॉक: मशीन तभी चालू होगी जब हवा का दबाव मानक तक पहुंच जाएगा, और सर्किट जुड़ा होगा।
