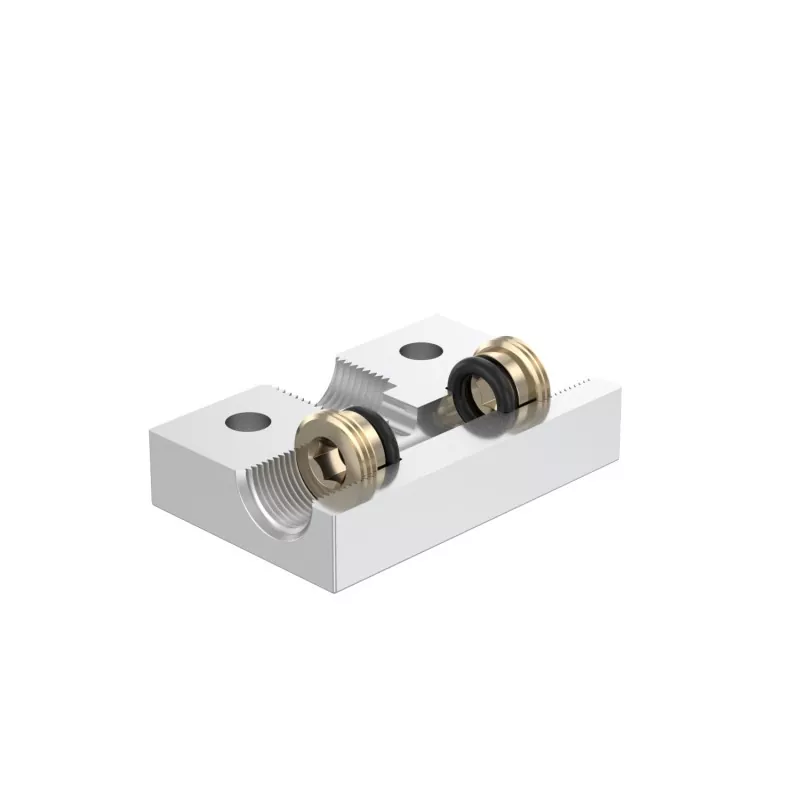

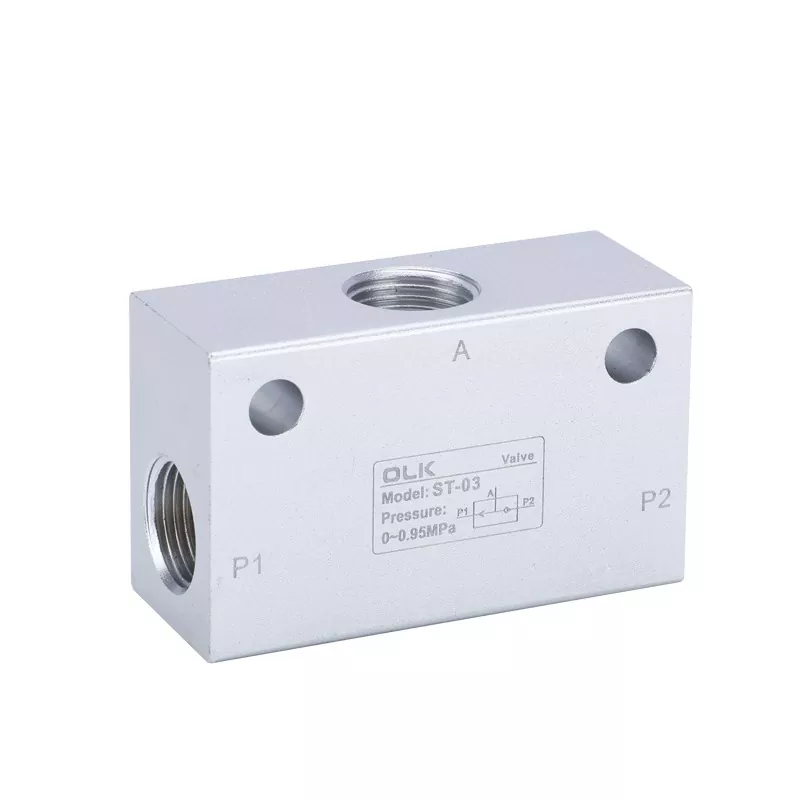

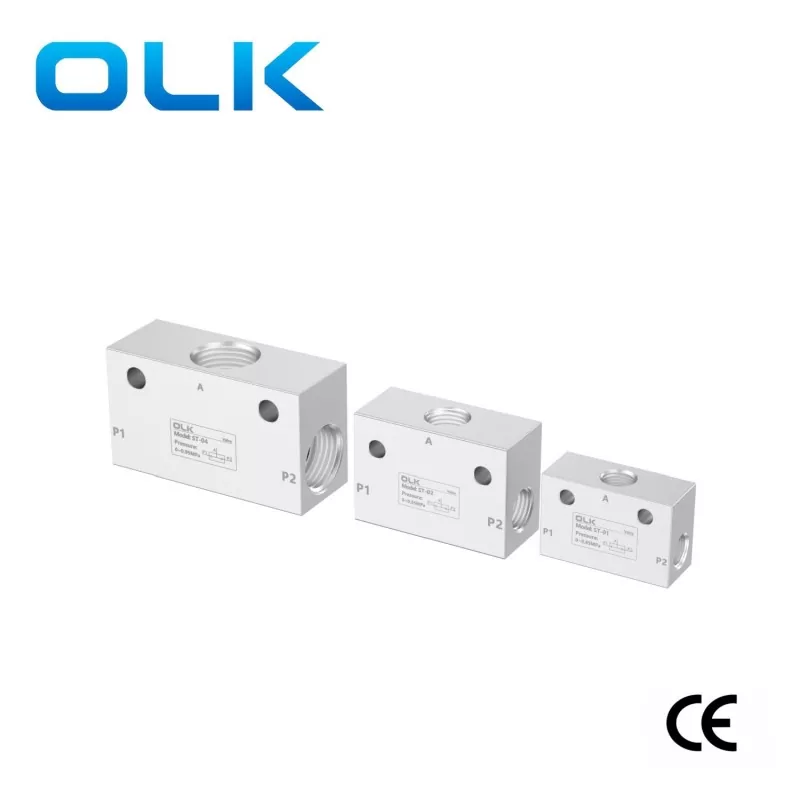

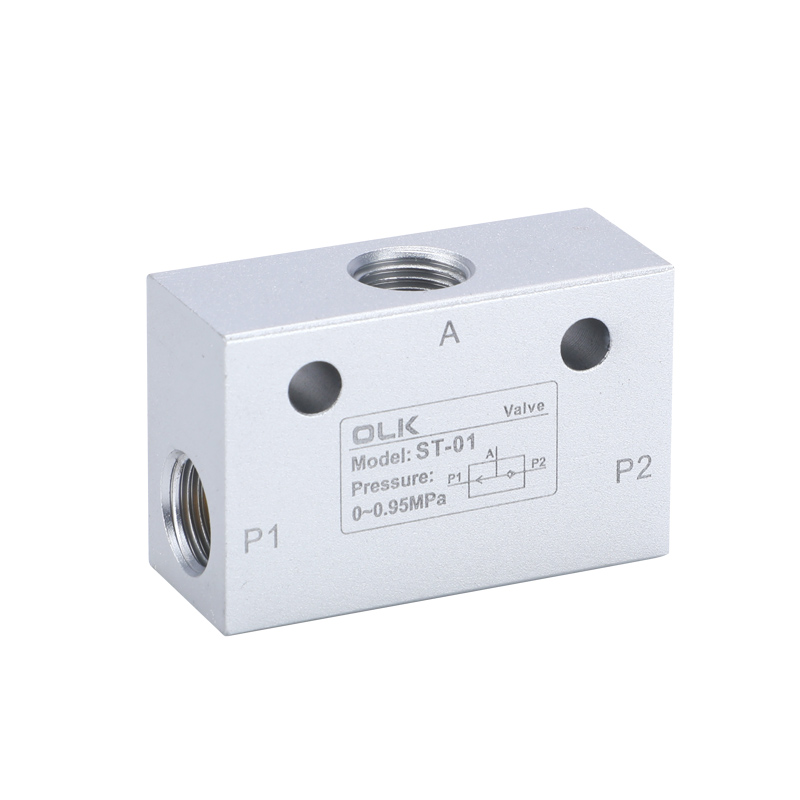

एसटी सीरीज शटल वाल्व

औलेइकाई (ओएलके) एसटी श्रृंखला शटल वाल्व में दो इनलेट पोर्ट "इन" और एक आउटलेट पोर्ट "आउट" हैं। जब आयात में से किसी एक में इनपुट होता है, तो निर्यात में आउटपुट होता है। यदि दो इनलेट दबाव समान नहीं हैं, तो उच्च दबाव वाले इनलेट और आउटलेट जुड़े हुए हैं। यदि दो इनलेट दबाव बराबर हैं, तो पहले इनपुट दबाव वाला इनलेट आउटपुट पोर्ट से जुड़ा हुआ है।

एसटी शटल वाल्व जिसे चयनकर्ता वाल्व या दोहरे पायलट चेक वाल्व के रूप में भी जाना जाता है, अनिवार्य रूप से तीन-तरफा हाइड्रोलिक पायलट चेक वाल्व हैं। वे स्वचालित रूप से हाइड्रोलिक सर्किट का चयन करते हैं। जब एक्चुएटर को दो वैकल्पिक दबाव वाले तेल स्रोतों द्वारा आपूर्ति की जाती है और उच्च दबाव वाले तेल पोर्ट को खोलने की आवश्यकता होती है, तो शटल वाल्व का उपयोग किया जाता है।

एसटी श्रृंखला शटल वाल्व स्पष्ट इंटरफ़ेस थ्रेड, तेज निकास, बड़ी वेंटिलेशन क्षमता, आसान स्थापना, गैस को संपीड़ित करने में सक्षम; तेजी से उत्सर्जन

सावधानियाँ और अनुप्रयोग मुद्दे:

शटल वाल्व का उपयोग मुख्य रूप से सिग्नल चयन के लिए किया जाता है, जैसे कि सर्किट में जो मैनुअल और स्वचालित ऑपरेशन के बीच स्विच करते हैं।

यदि एयर ट्यूब फिटिंग का चयन ठीक से नहीं किया गया है, जिससे पोर्ट पर हवा का सेवन या निकास बहुत छोटा हो जाता है, तो वाल्व कोर पूरी तरह से शिफ्ट नहीं हो सकता है, जिससे सभी पोर्ट कनेक्ट हो जाएंगे। इसे रोका जाना चाहिए. ST-01:G1/8 ; ST-02:G1/4 ; ST-03:G3/8 ; एसटी-04:जी1/2

शटल वाल्व का उपयोग उच्च और निम्न दबाव स्विचिंग सर्किट में भी किया जा सकता है। हालाँकि, कम दबाव खोने के जोखिम से बचने के लिए शटल वाल्व के उच्च दबाव वाले इनलेट पक्ष पर 2-स्थिति 3-तरफा वाल्व स्थापित किया जाना चाहिए।

प्रतीक:

एसटी श्रृंखला शटल वाल्व सामान्य पैरामीटर

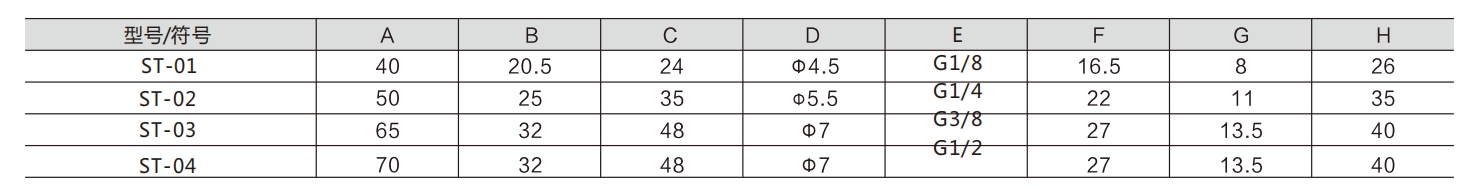

एसटी श्रृंखला शटल वाल्व  विभिन्न पैरामीटर
