एक दबाव गेज एक ऐसा उपकरण है जिसका उपयोग वायुमंडलीय दबाव से अधिक दबाव को मापने के लिए किया जाता है।

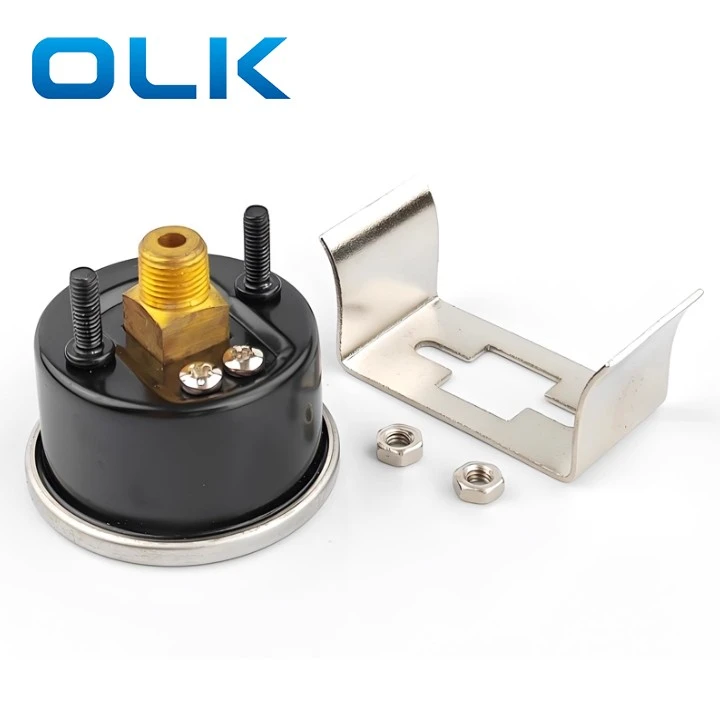

AirTac प्रकार GU प्रेशर गेज में एक पीतल थ्रेडेड कनेक्शन, स्टेनलेस स्टील बेज़ेल, ब्लैक केस, मैचिंग ब्रैकेट और दो नट हैं।

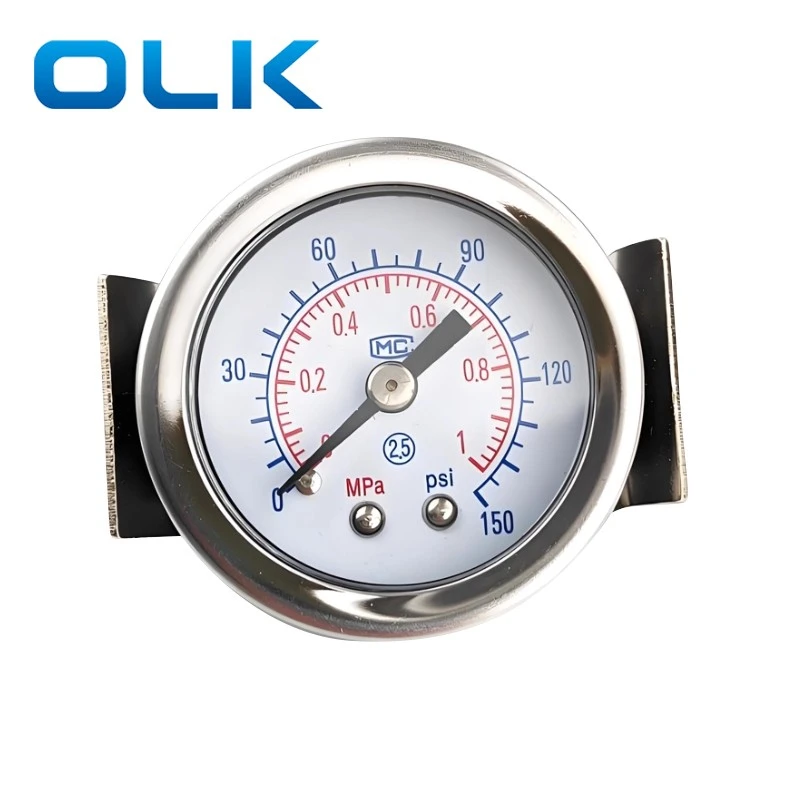

दोहरे पैमाने पर प्रदर्शन स्पष्ट रीडिंग प्रदान करता है, और सूचक अधिक सटीक रूप से चलता है।
· स्पष्ट प्रदर्शन: दोहरे पैमाने के साथ बड़े डायल डिज़ाइन, पढ़ने में आसान।
· मजबूत निर्माण: उच्च-पारदर्शिता खिड़की, प्रभाव-प्रतिरोधी और कंपन-प्रूफ के साथ स्टील केस।
· विभिन्न विनिर्देश: कई दबाव रेंज और पोर्ट आकार (1/8 "और 1/4" सहित) में उपलब्ध हैं।
· व्यापक अनुप्रयोग: फ़िल्टर नियामकों, वायु तैयारी इकाइयों और वायवीय उपकरणों के लिए उपयुक्त।
|
कोड भेजने का आदेश |
|||
|
G |
U |
- |
40 |
|
नमूना |
माउंट टाइप कोड |
|
डायल का व्यास |
|
जी: दबाव गेज |
S: स्टैंडर्ड माउंट |
|
40: 40 मिमी |
|
|
F: FLANGE MOUNT |
|
50: 50 मिमी |
|
|
U: पैनल माउंट |
|
60: 60 मिमी |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
नमूना |
GU40 |
GU50 |
GU60 |
|
तरल पदार्थ |
वायु |
||
|
पोर्ट आकार |
1/8 |
1/4 |
1/4 |
|
तापमान की रेंज |
-40--70 ℃ |
||
|
सटीकता ग्रेड |
2.5 |
||
|
इकाइयों और निर्देशों की दबाव सीमा |
N: 0 ~ 1.0MPA (मानक प्रकार); 0 ~ 0.4MPA (कम दबाव प्रकार) |
||
|
बी: 0 ~ 10 बार (मानक प्रकार); 0 ~ 4 बार (निचला दबाव प्रकार) |
|||
|
P: 0 ~ 140psi (मानक प्रकार); 0 ~ 60psi (कम दबाव प्रकार) |
|||
|
Z: 0 ~ 10kgf/cm2and 0 ~ 140psi (दोहरे-पैमाने पर प्रदर्शन, मानक प्रकार) 0 ~ 4kgf/cm2and 0 ~ 60psi (दोहरे पैमाने पर प्रदर्शन, कम दबाव प्रकार) |
|||
|
प्रमुख भागों की सामग्री |
कोर: पीतल; शेल: |
||
1. यदि पानी, तेल, या अन्य तरल पदार्थ गेज के अंदर मिलते हैं, तो दबाव पढ़ना गलत हो सकता है।
2. हाथ से ऊपरी और निचले सीमा के संकेत को कम करें। यदि आप एक छोटे पेचकश या अन्य उपकरणों का उपयोग करते हैं, तो सावधान रहें कि डायल को खरोंच न करें या पॉइंटर को मोड़ें।
3. संक्षारक गैस वाले स्थानों में उपयोग नहीं करते हैं। खिड़की प्लास्टिक से बनी है, इसलिए इसे रसायनों को छूने न दें। कंपन या सदमे वाले स्थानों में उपयोग न करें।
4. डिफरेंशियल प्रेशर गेज को लंबवत रूप से स्थापित किया जाना चाहिए। "उच्च" पोर्ट को उच्च दबाव वाले पक्ष और "कम" पोर्ट को कम दबाव वाले पक्ष से कनेक्ट करें। इसका उपयोग फ़िल्टर तत्व को बदलने के लिए फ़िल्टर के दबाव हानि को मापने के लिए किया जाता है।
5. यदि आपको बहुत सटीक दबाव माप की आवश्यकता है, तो एक सटीक दबाव गेज का उपयोग करें।
6. जब एक दबाव गेज चुनना, तो वर्किंग रेंज गेज पर दिखाए गए अधिकतम दबाव की तुलना में लगभग 20% कम होनी चाहिए।
7. यदि सिस्टम का दबाव धड़कन या प्रभाव के कारण अचानक बदल जाता है, तो रीडिंग सही नहीं हो सकती है। सुरक्षात्मक उपाय करें।
8. नियमित रूप से दबाव गेज को जांचें और जांच करें।
दबाव गेज में जीएस/जीएफ/जीयू का क्या मतलब है?
जीएस सीरीज़ प्रेशर गेज स्टैंडर्ड माउंट है; जीएफ सीरीज़ प्रेशर गेज इज़ फ्लैग माउंट है; गु सी सेस प्रेशर गेज पैनल माउंट है।
GU गेज सटीकता ग्रेड क्या है?
सटीकता ग्रेड: 2.5
GU दबाव गेज की दबाव रेंज क्या है?
जीयू प्रेशर गेज की मापने की सीमा आमतौर पर 0–1 एमपीए होती है
