Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

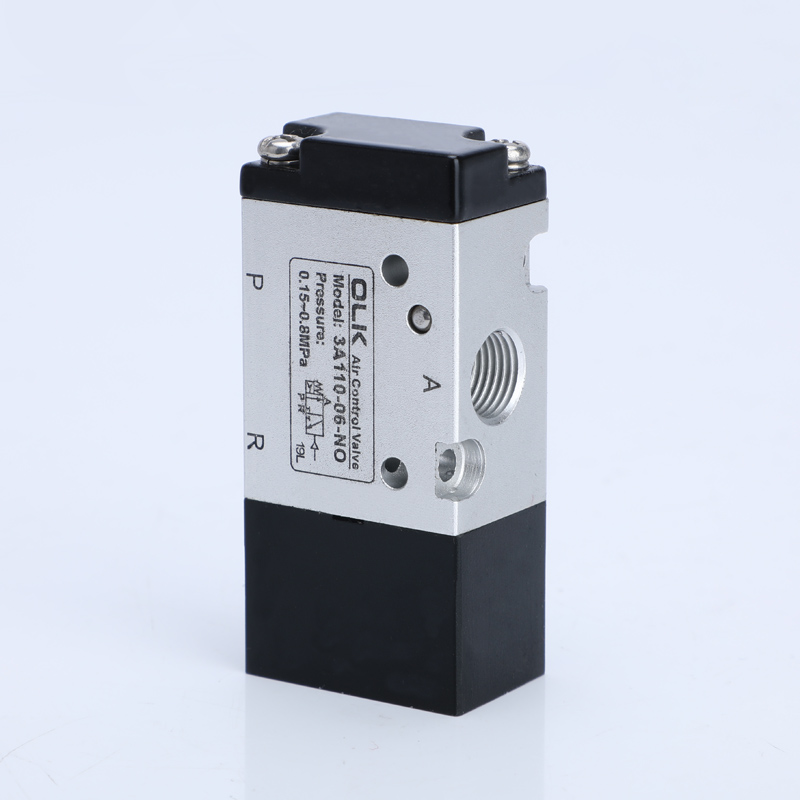

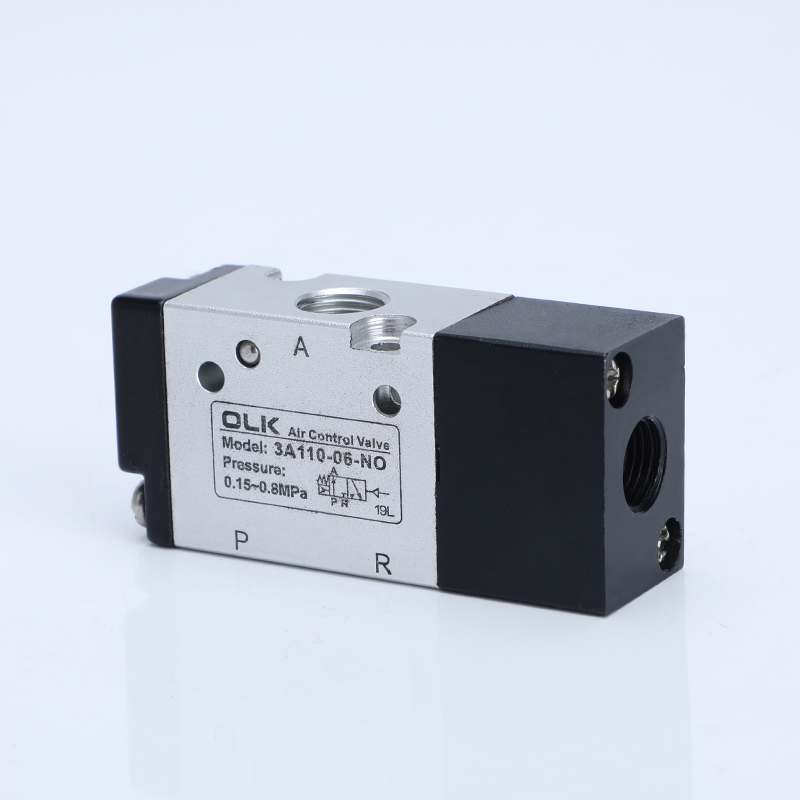

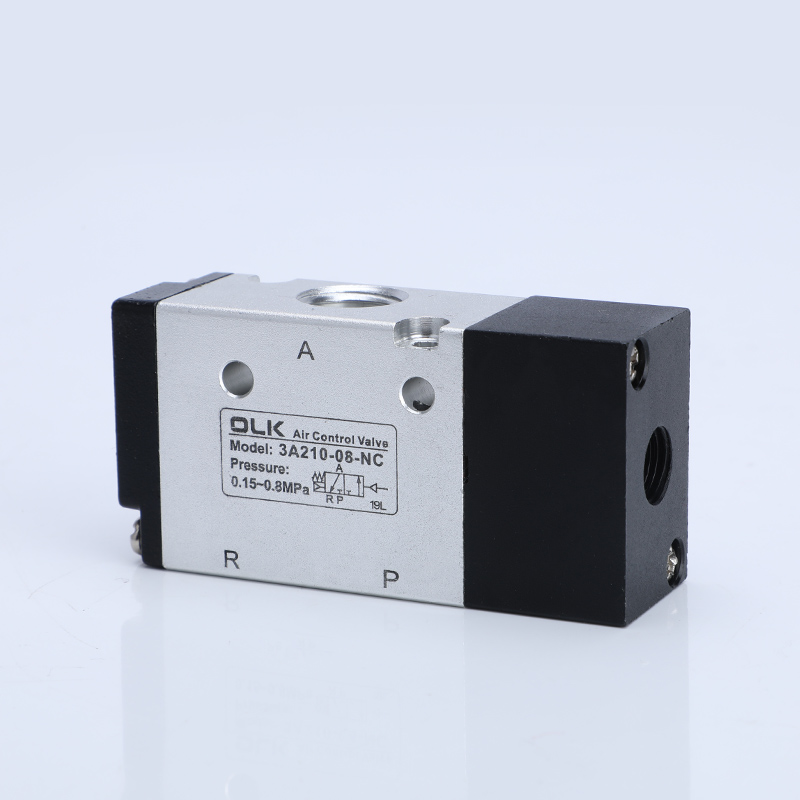

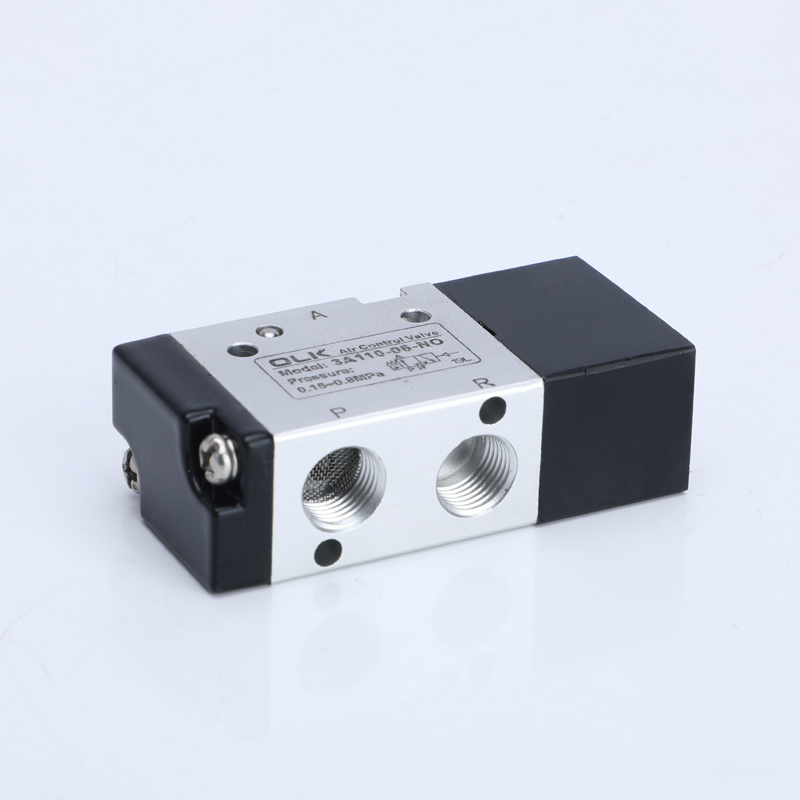

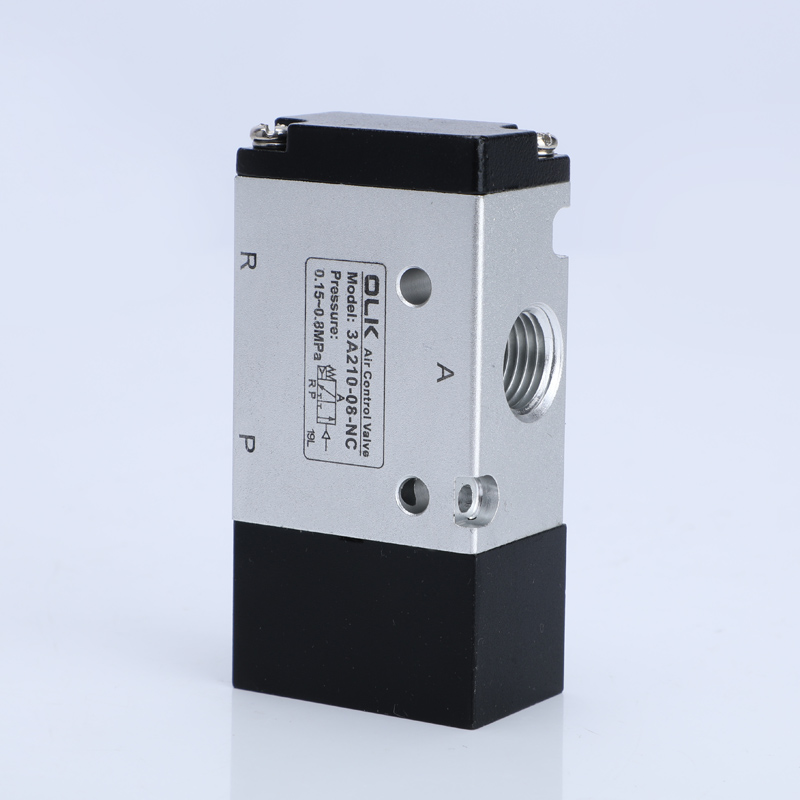

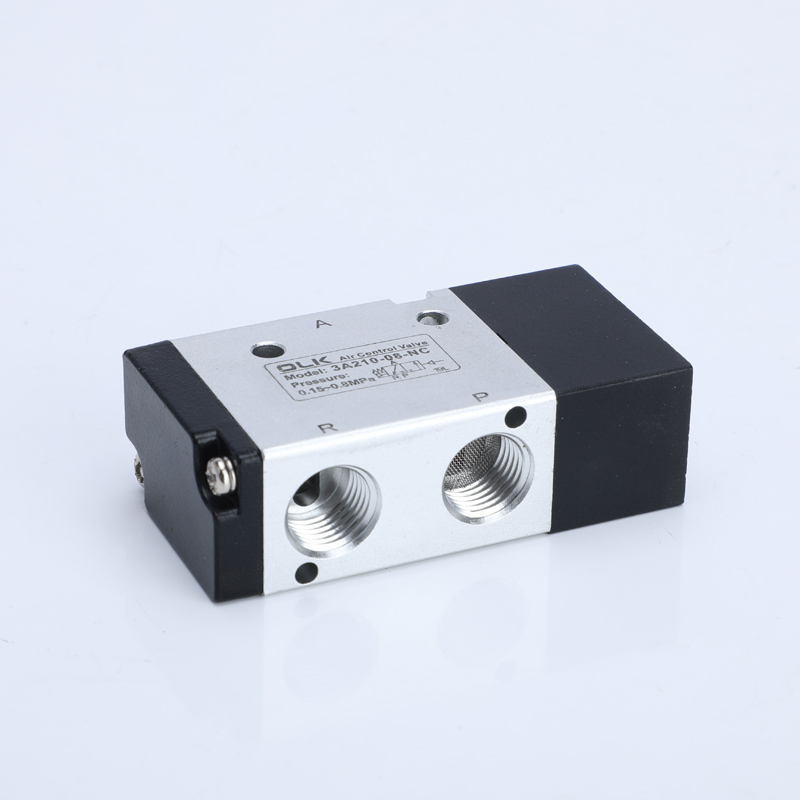

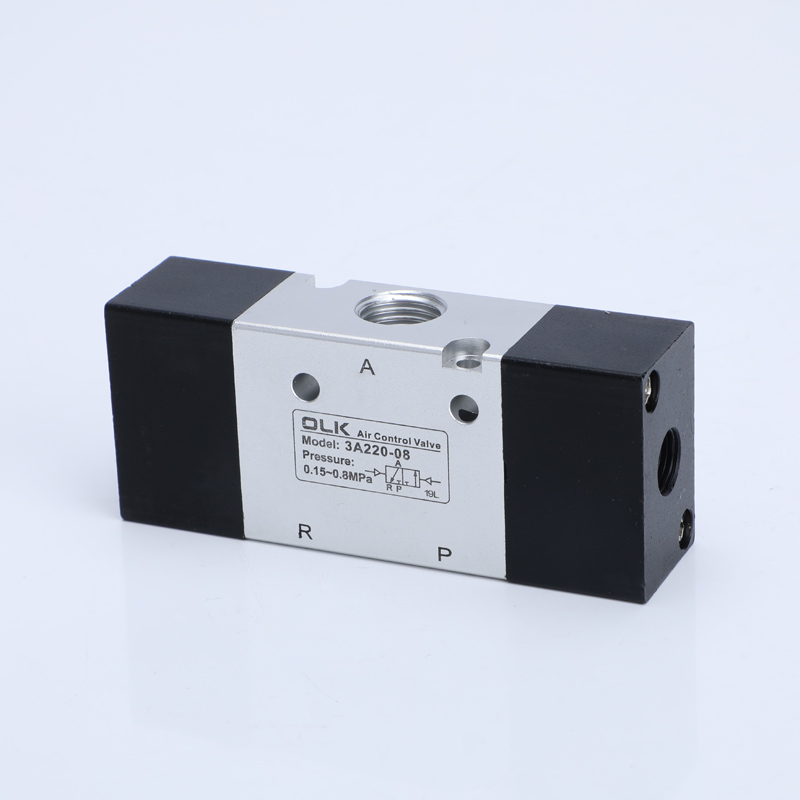

2 position 3 way3ए सीरीज एयर कंट्रोल वाल्व 3 वे वायवीय नियंत्रण द्रव दिशात्मक वाल्व एक तरल दिशात्मक वाल्व है जो कार्यशील माध्यम के रूप में हवा के लिए उपयुक्त है।
उत्पाद में शुरुआती हवा का दबाव कम है, सिंगल-हेड कंट्रोल प्रकार में स्प्रिंग रीसेट और पोजीशन मेमोरी फ़ंक्शन के साथ डुअल-हेड कंट्रोल प्रकार है।
आंतरिक छेद को विशेष तकनीक से संसाधित किया जाता है, जिसके परिणामस्वरूप कम घर्षण प्रतिरोध होता है, तेल स्नेहन की कोई आवश्यकता नहीं होती है, स्थिर जीवनचक्र और लंबी सेवा जीवन होता है।
संरचना हल्की और स्थापित करने में आसान है।
ओउलेइकाई (ओएलके) निर्माता अनुकूलित वाल्व बॉडी सेवाएं प्रदान करते हैं, जो वाल्व के विभिन्न सतह उपचारों की अनुमति देते हैं।
3ए श्रृंखला वायु नियंत्रण वाल्व 3-तरफा और प्रवाह नियंत्रण वाल्व व्यापक रूप से पैकेजिंग स्वचालन उपकरण, रोबोट नियंत्रण, संपीड़ित वायु प्रणाली और अन्य क्षेत्रों में उपयोग किए जाते हैं।
प्रतीक:
कोड भेजने का आदेश
3 ए
3
10
08
नहीं
नमूना
कोड
वाल्व प्रकार
पोर्ट आकार
अभिनय प्रकार
3ए:2 पोजीशन 3 वे वाल्व
1:100 श्रृंखला
10: एकल अभिनय
06:जी1/8
नहीं: सामान्य रूप से खुला
2:200 श्रृंखला
20: दोहरा अभिनय
08:जी1/4
एनसी: सामान्यतः बंद
3:300 श्रृंखला
10:जी3/8
1. उत्कृष्ट सीलिंग और प्रतिक्रियाशील प्रदर्शन के साथ पिस्टन-प्रकार की संरचना।
2. मेमोरी फ़ंक्शन के साथ डुअल-हेड वायवीय नियंत्रण।
3. आंतरिक छिद्रों को विशेष तकनीकों से संसाधित किया जाता है, जिसके परिणामस्वरूप कम घर्षण प्रतिरोध, कम स्टार्ट-अप दबाव और विस्तारित जीवनकाल होता है।
4. किसी तेल चिकनाई की आवश्यकता नहीं है।
5. एकाधिक माउंटिंग स्थितियों के साथ आसान स्थापना।
6. बेसप्लेट वाल्व असेंबली के साथ एकीकृत किया जा सकता है, जिससे इंस्टॉलेशन स्थान की बचत होती है।
|
कामकाजी माध्यम |
वायु (40μm से अधिक फ़िल्टर के माध्यम से फ़िल्टर की गई) |
|
कार्रवाई |
बाहरी वायु नियंत्रण |
|
स्नेहन |
अनावश्यक |
|
कार्य दबाव सीमा एमपीए (पीएसआई) |
0.15∼0.8(21~114) |
|
गारंटीकृत दबाव प्रतिरोध |
1.5एमपीए (215पीएसआई) |
|
कार्य तापमान डिग्री सेल्सियस |
-20∼70 |
|
अधिकतम परिचालन आवृत्ति |
5 बार/सेकंड |
|
शरीर की सामग्री |
एल्यूमीनियम मिश्र धातु |
|
नमूना |
बंदरगाह का व्यास |
पदों की संख्या |
प्रभावी क्रॉस-अनुभागीय क्षेत्र मिमी² (सीवी मान) |
|
3ए110-एम5 |
एम5 |
दो स्थिति तीन तरह |
5.5(0.3) |
|
3ए120-एम5 |
एम5 |
दो स्थिति तीन तरह |
5.5(0.3) |
|
3ए110-06 |
जी1/8 |
दो स्थिति तीन तरह |
12.0(0.67) |
|

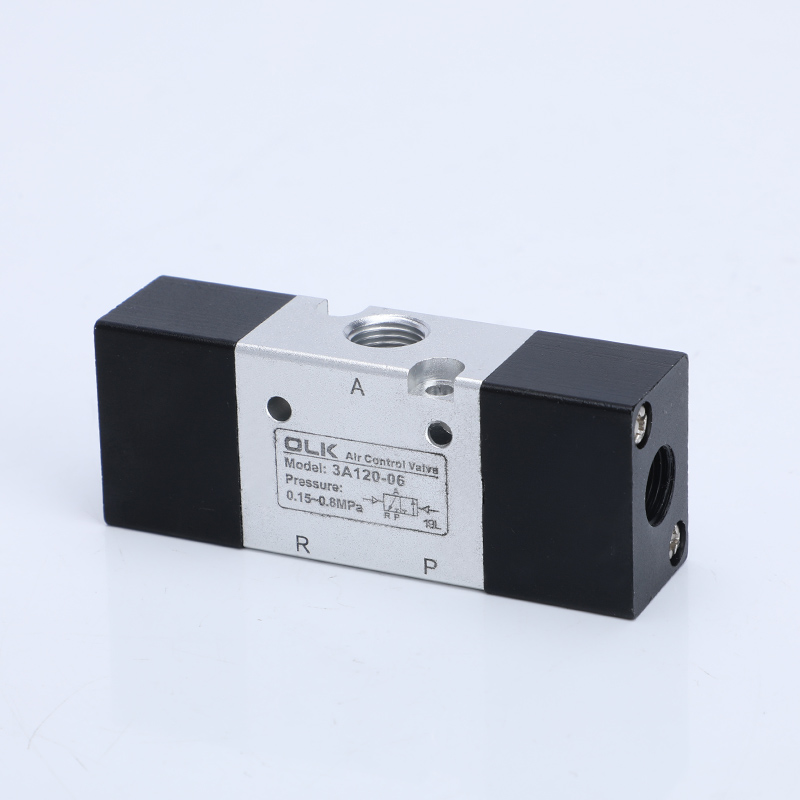

3ए120-06 |
जी1/8 |
दो स्थिति तीन तरह |
12.0(0.67) |
|
3ए210-06 |
जी1/8 |
दो स्थिति तीन तरह |
14.0(0.7) |
|
3ए220-06 |
जी1/8 |
दो स्थिति तीन तरह |
14.0(0.7) |
|
3ए210-08 |
जी1/4 |
दो स्थिति तीन तरह |
16.0(0.89) |
|
3ए220-08 |
जी1/4 |
दो स्थिति तीन तरह |
16.0(0.89) |
|
3ए310-08 |
जी1/4 |
दो स्थिति तीन तरह |
25.0(1.39) |
|
3ए320-08 |
जी1/4 |
दो स्थिति तीन तरह |
25.0(1.39) |
|

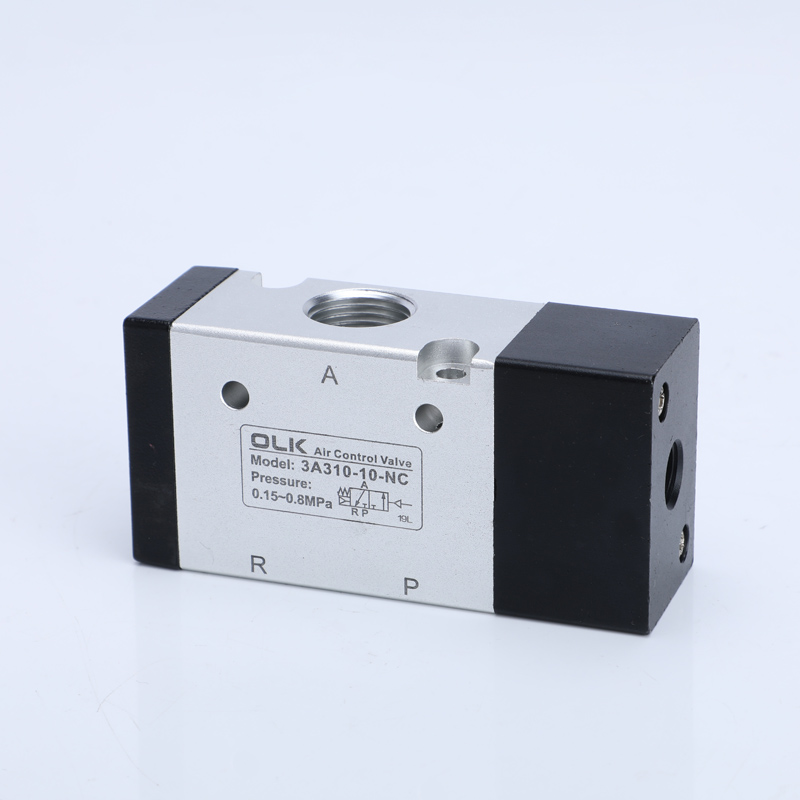

3ए310-10 |
जी3/8 |
दो स्थिति तीन तरह |
30.0(1.67) |
|
3ए320-10 |
जी3/8 |
दो स्थिति तीन तरह |
30.0(1.67) |
|

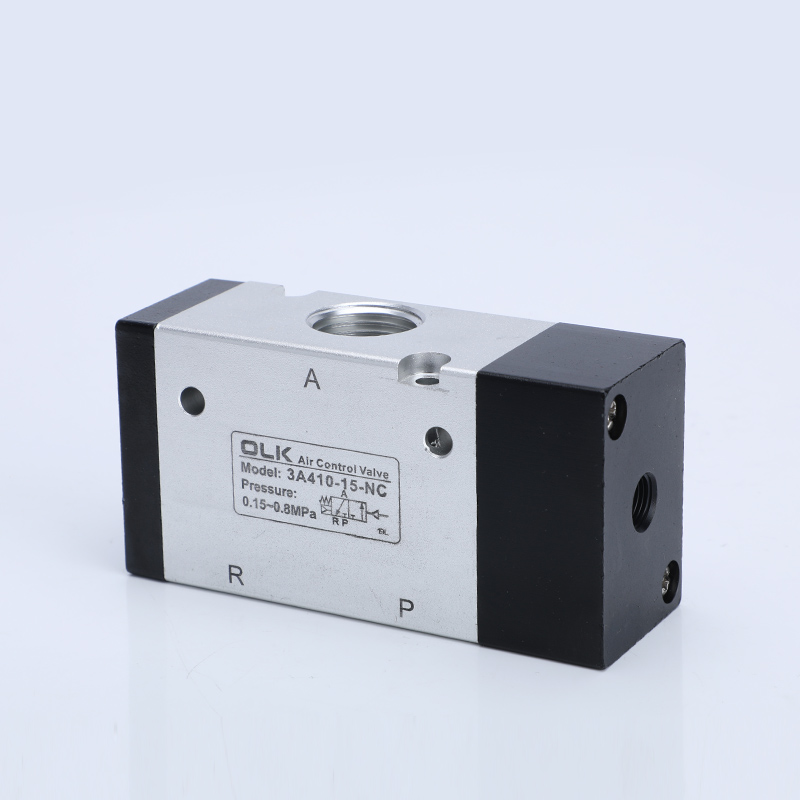

3ए410-15 |
जी1/2 |
दो स्थिति तीन तरह |
50.0(2.79) |
|
3ए420-15 |
जी1/2 |
दो स्थिति तीन तरह |
50.0(2.79) |
अक्सर पूछे जाने वाले प्रश्न:
क्या 3ए श्रृंखला की फ़ील्ड को NO या NC में बदला जा सकता है?
आमतौर पर स्व-प्रतिस्थापन की अनुशंसा नहीं की जाती है क्योंकि एनओ/एनसी में संरचनात्मक अंतर ट्रिम, स्प्रिंग ओरिएंटेशन आदि से संबंधित हैं।
सिफ़ारिशें: ऑर्डर देते समय NO या NC चयन साफ़ करें
यदि मॉडल को बदलने की आवश्यकता है, तो विश्वसनीयता सुनिश्चित करने के लिए वाल्व बॉडी को बदला जा सकता है या पूरे वाल्व को बदला जा सकता है
क्या 3A श्रृंखला वायवीय वाल्व NO/NC का मतलब सोलनॉइड वाल्व NO/NC के समान है?
अर्थ में सुसंगत:NO=सामान्य रूप से खुला /NC=सामान्य रूप से बंद
हालाँकि, वायवीय नियंत्रण वाल्व वायु दबाव संकेत द्वारा संचालित होता है, और सोलनॉइड वाल्व कुंडल के सोलनॉइड बल द्वारा संचालित होता है। दोनों सिद्धांत अलग-अलग हैं.
क्या सीरीज 3ए एनओ/एनसी सीई प्रमाणीकरण का समर्थन करता है?
ओएलके में उपलब्ध: सीई (ईएमसी+एलवीडी) प्रमाणन

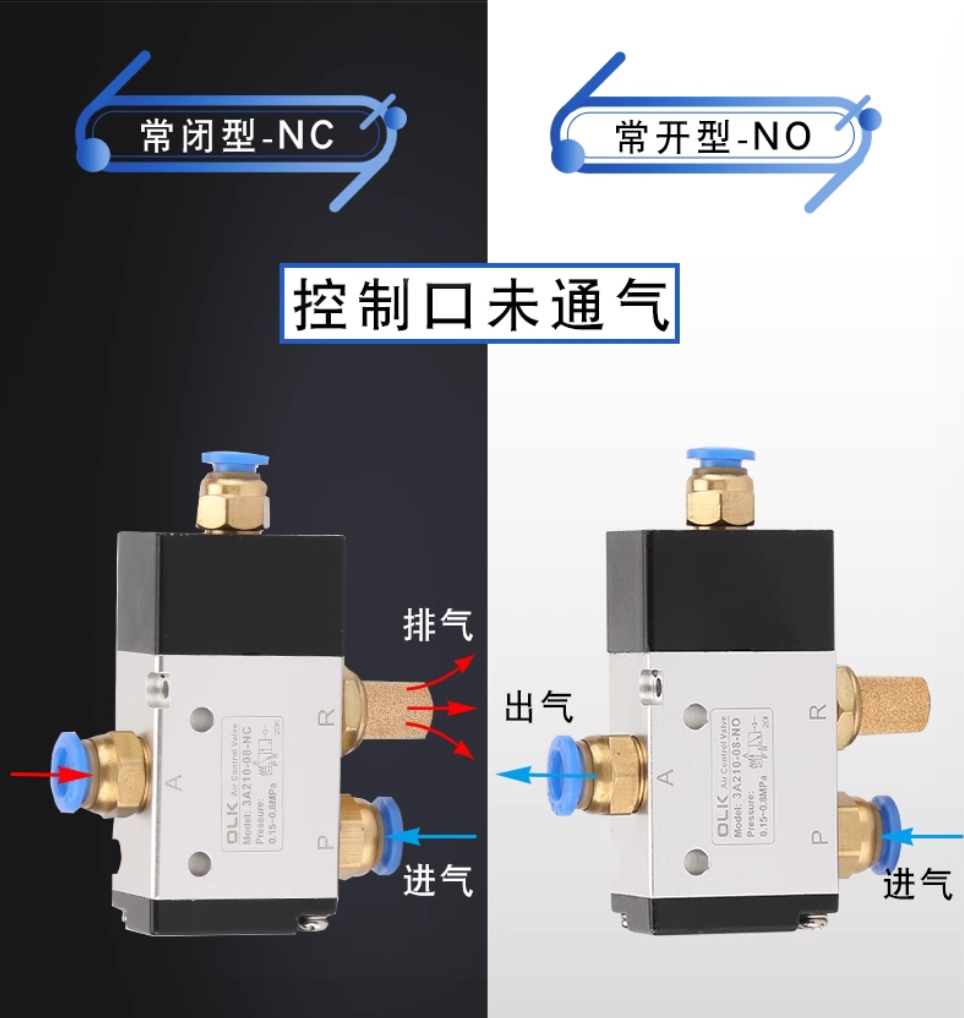

3A श्रृंखला के NO और NC के बीच क्या अंतर है?
एनसी (सामान्य रूप से बंद): हवा न होने पर वाल्व बंद हो जाता है, और इसे केवल सिग्नल/वायु दबाव द्वारा संचालित होने के बाद ही खोला जा सकता है।
नहीं (सामान्य रूप से खुला): सांस न लेने पर वाल्व स्वाभाविक रूप से खुला रहता है, और संकेत प्राप्त होने के बाद बंद हो जाता है।
